11kv 12kv 15kv 25kv 24kv 33kv 35kv 36kv 70kN عازل مركب نهاية ميتة عازل جهد عالي عازل مركب عازل مطاطي دبوس عازل

المعلومات الأساسية

نموذج رقم. DS/FXBW

هيكل عازل التعليق

نوع نهاية مميتة

استعمال نقل الطاقة عالية الجهد

طريقة الاتصال الشوكة المفصلية + التركيبات الطرفية للسان

حجم قدرة تحمل 70 كيلو نيوتن

شهادة ISO9001 (نعمل بموجب معايير الجودة ISO9001)

اللون رمادي أو بني

علامة تجارية العلامة التجارية المخصصة

الاسم مادة بوليمر الطرف الناتئ/مادة عازلة مركبة

فئة الجهد 10 كيلو فولت - 36 كيلو فولت

الحمل الميكانيكي المحدد 70 كيلو نيوتن

التركيبات الطرفية فولاذ مُشكَّل

عضلات المنطقة الوسطى قضيب من الزجاج الليفي من الدرجة الكهربائية (e-glass + الإيبوكسي)

قياسي ANSI c29.13 iec61109

حزمة النقل 12 وحدة في علبة كرتون واحدة ثم منصة

تخصيص أبعاد اللوح 110 x 110 x 210

العلامة التجارية الشركة المصنعة للمعدات الأصلية

رمز النظام المنسق 8546900000

القدرة الإنتاجية 30000 وحدة لكل شهر

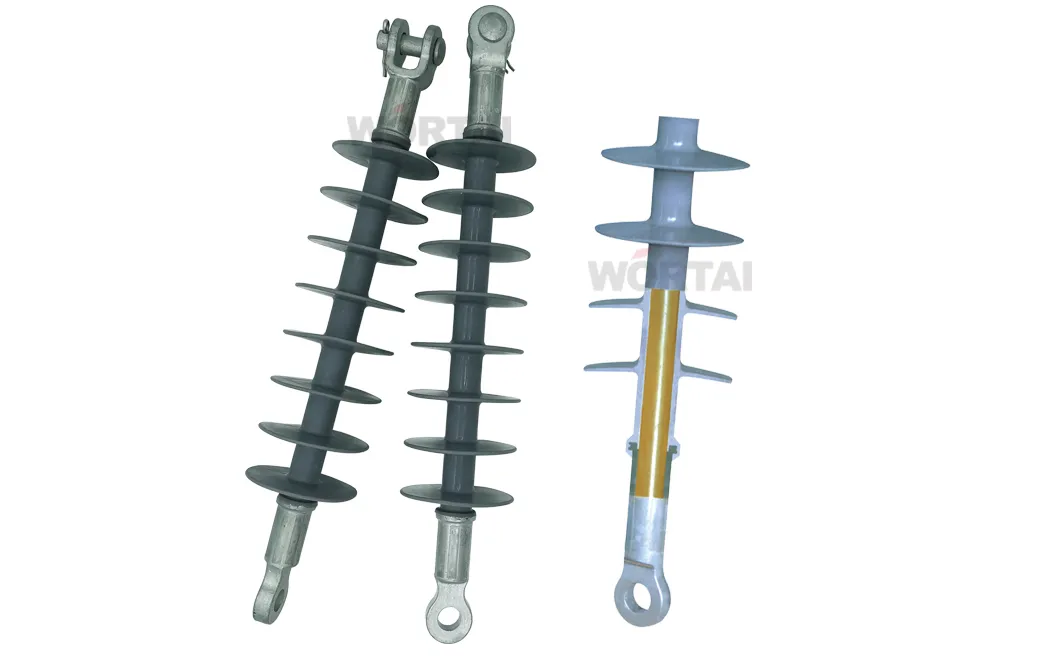

عرض المنتجات

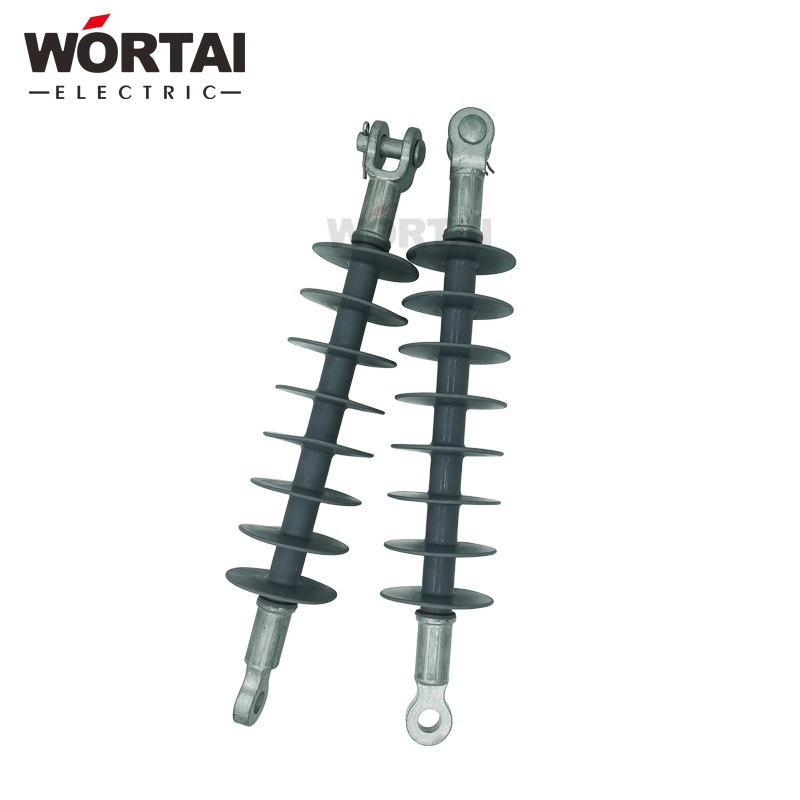

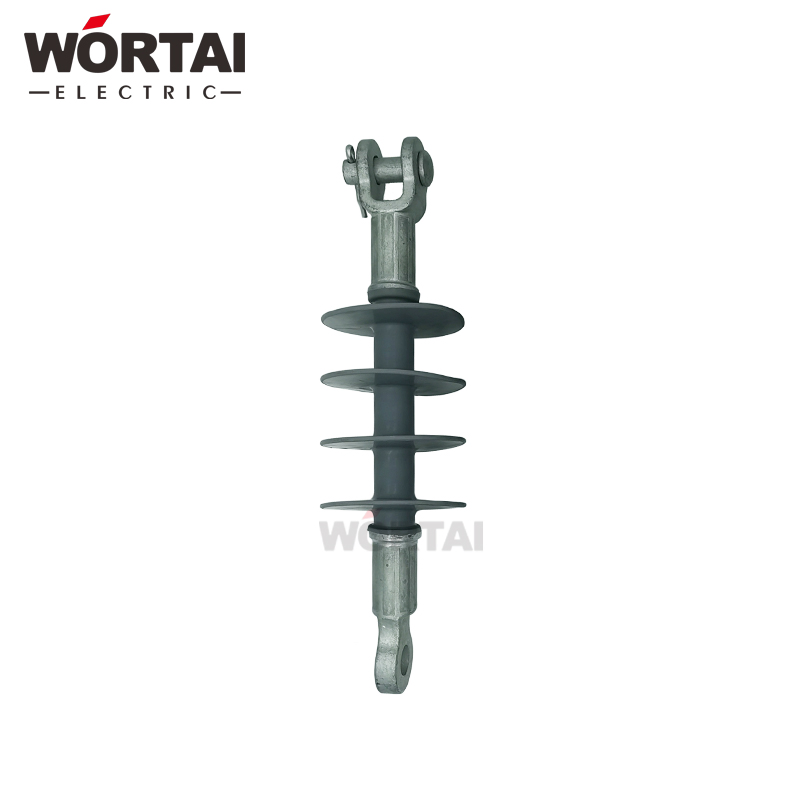

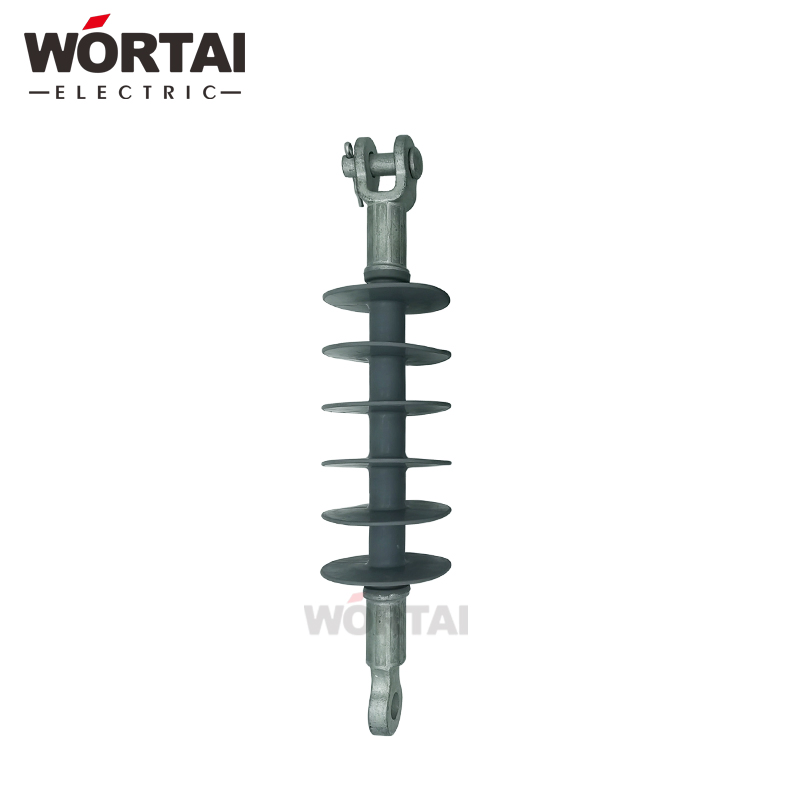

11kv 12kv 15kv 25kv 24kv 33kv 35kv 36kv 70kN عازل مركب نهاية ميتة

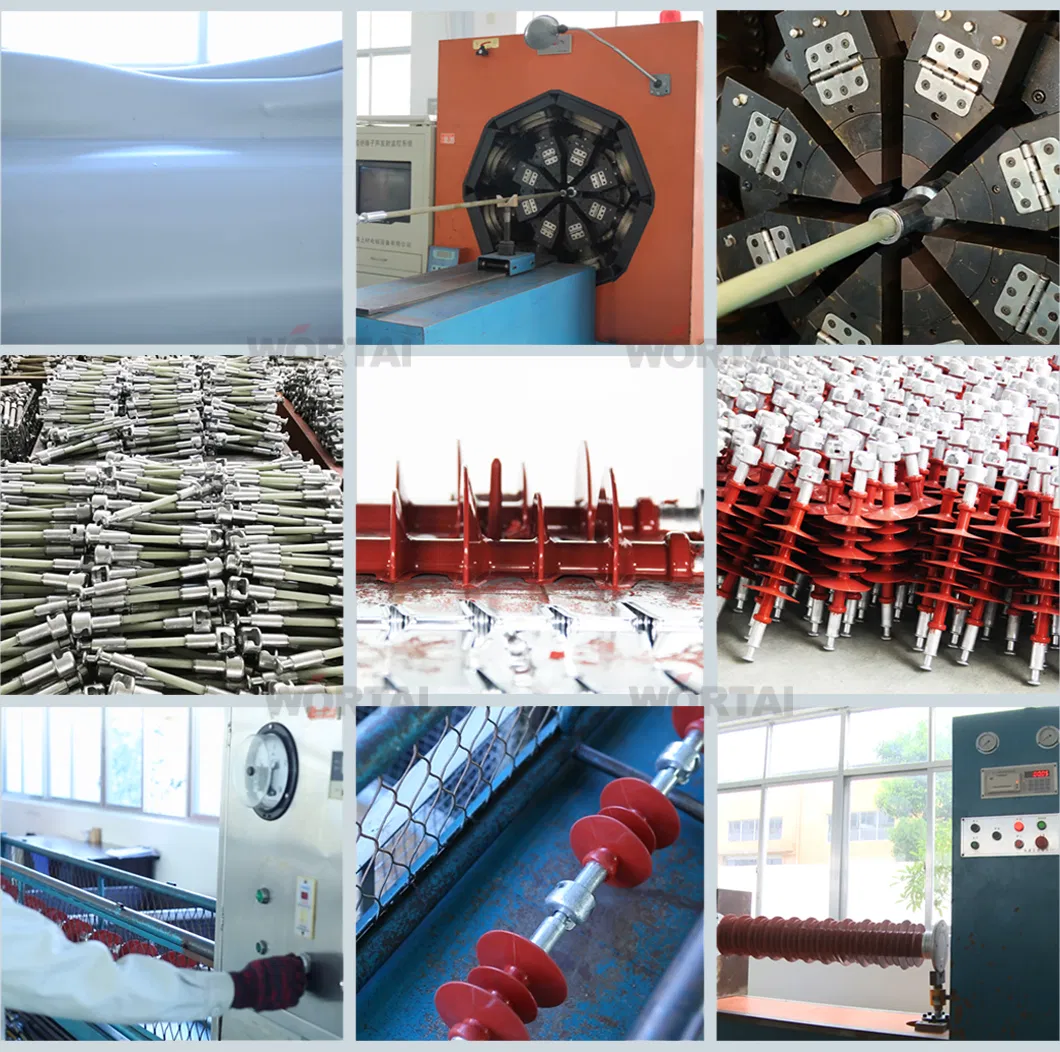

عملية إنتاج كبريتات بوليميريك ديدند

وصف الإنتاج

تستخدم المواد العازلة متعددة الميركات من السلسلة DS في نظام تعليق توزيع الطاقة الكهربائية أو تثبيت الطرف الخفي، بدلاً من السلاسل الخزفية أو الزجاجية التقليدية. المواد العازلة البوليميرية التي تنتج في البداية من قضيب من الزجاج الليفي (القلب) المثبت في التركيبات المعدنية (الشوكة المفصلية واللسان في الفولاذ المطروق الخاص مع مغلفنة مغلفنة مغلفنة) ثم في وقت لاحق وضع مغلف عازل (في المطاط السيليكون عالي الجودة) على هذه المجموعة، مما يؤدي إلى ضغط، عازل للضوء لمقاومة ميكانيكية كبيرة ومقاومة عالية لظروف الطقس. الميزة الرئيسية مع استخدام المواد العازلة من السلسلة DS هي:

تتألف مبيت العازل ومستجمعات العازل من مطاط السيليكون، ومقالب حقن طلقة واحدة؛ وهذا يضمن أن الواجهة بين المطاط والقضيب لا يمكن اختراقها ضد دخول الرطوبة.
يتم صنع القضيب المركزي العازل من زجاج فيبرجلاس يتمتع بقوة كهربائية وميكانيكية ممتازة.
منع ارتفاع تيار التسرب نتيجة ارتفاع مستوى التدفق في المطاط السيليكون.
أداء أفضل في المناطق الملوثة.
وزن خفيف للمناولة والتركيب.
يتم تصنيع عازل السليكون واختباره وفقًا لما هو المعايير ANSI C29.13 وIEC 1109.

معلمات المنتج

المواصفات	الوحدة	رقم الكتالوج
المواصفات	الوحدة	FXBW-15/70	FXBW-28/70	FXBW-35/70	FXBW-46/70
فئة الجهد	كيلو فولت	15	28	35	46
فئة ANSI	-	DS15	DS28	DS35	DS46
الحمل الميكانيكي المحدد (SML)	كيلونيوتن	70	70	70	70
طول القسم	مم	330	445	482	559
مسافة قوس التجفيف	مم	203	311	345	426
مسافة التسريب	مم	420	660	800	954
وميض التجفيف بتردد منخفض	كيلو فولت	110	130	150	180
وامضة رطبة منخفضة التردد	كيلو فولت	75	110	135	145
التدفق العصبي الحيوي (Pos.)	كيلو فولت	140	200	235	280
التدفق العصبي الحيوي (Neg.)	-	160	225	255	290
عدد الحظائر	-	4	6	7	9
ملاحظة: الكتالوج الموجود في الجدول أعلاه خاص بتركيبات اللسان ذات الشوكة المفصلية "CT". بالنسبة لمجموعات أخرى من التركيبات الطرفية، يرجى الإشارة قبل الطلب.
نقاط القوة الميكانيكية المحددة أو تتطلب مسافة تسرب أطول، إلخ، يرجى الإشارة قبل الطلب.

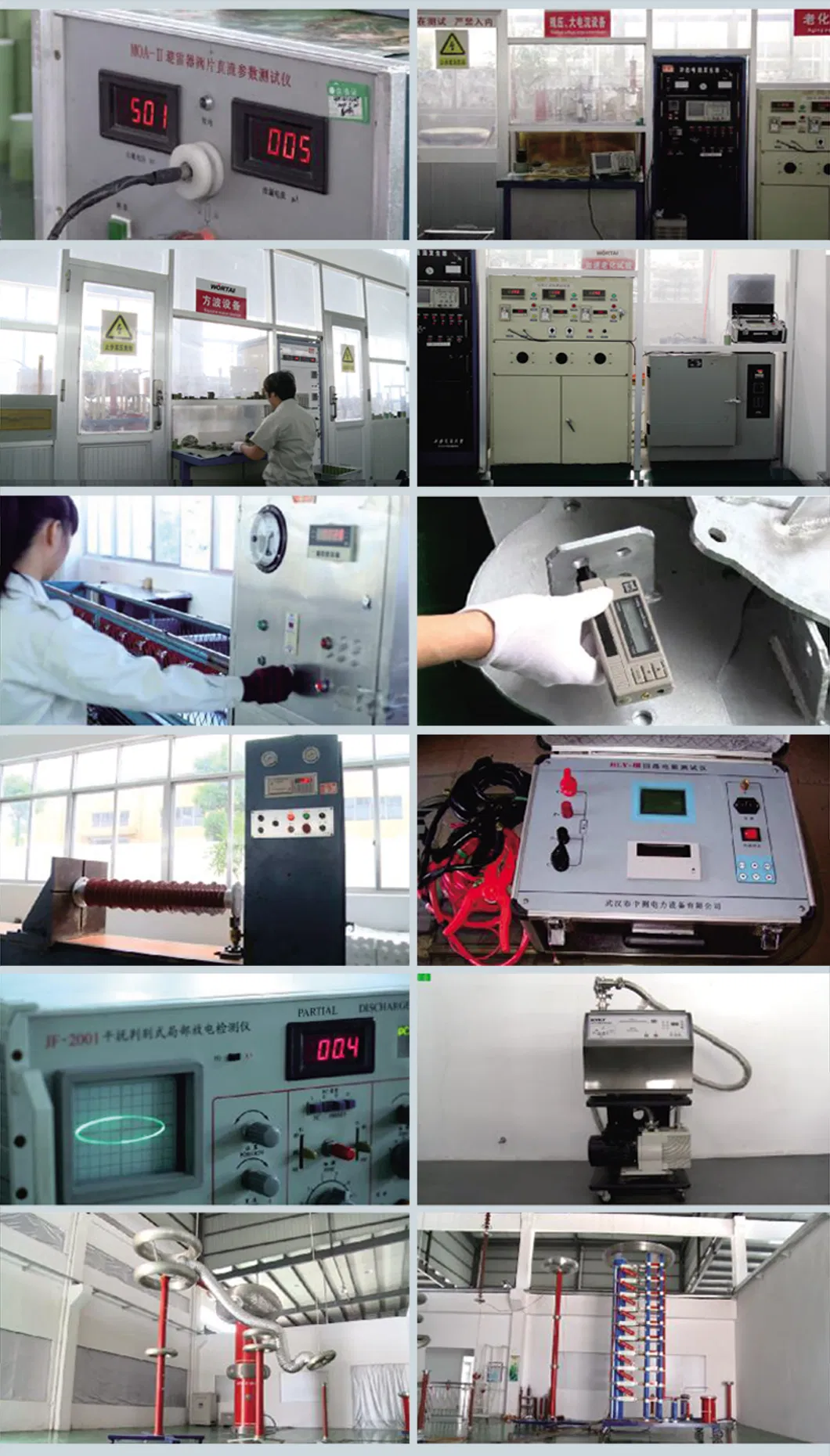

معدات الاختبار والتفتيش

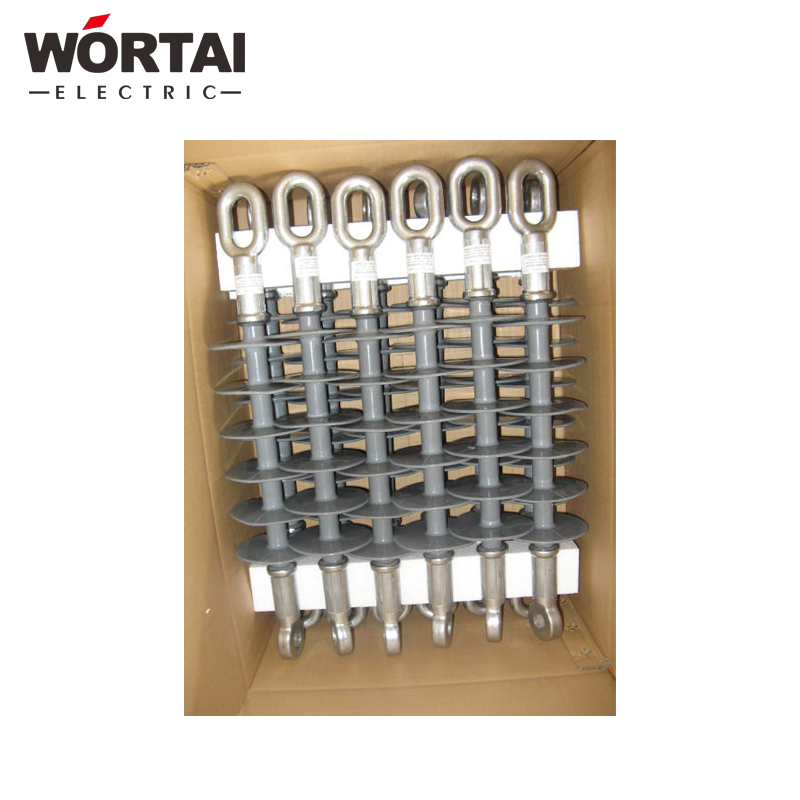

التغليف والتسليم

الشهادات

الألبوم العالمي

لماذا تختارنا

أكثر من 20 سنة من الخبرة في مجال التصنيع في قطاع الطاقة الكهربائية.
منتجات عالية الجودة، حاصلة على شهادات ISO9001، ISO14001، KEMA، و CNA.
نرحب بالمنتجات المخصصة ومشاريع OEM و ODM.
أسعار تنافسية تضمن منح العملاء أكبر الفوائد.
وقت استجابة سريع، نتعهد بالرد على رسائل العملاء في غضون 24 ساعة.
أوقات تسليم قياسية، وتوفر الكثير من المعدات والعمال لضمان التسليم في الوقت المحدد.
أفضل الفنيين المهرة ومرونة كاملة في التصنيع والتعديل.

لقد تم بيع هذه المنتجات إلى أكثر من 20 دولة ومنطقة، منتشرة في كل أنحاء آسيا وأفريقيا، كما تم تقديم خدمات OEM في أمريكا الوسطى والجنوبية والشرق الأوسط وأوروبا لبعض العلامات التجارية العالمية الشهيرة. نتطلع إلى تلبية احتياجاتكم بفضل الأسعار التنافسية والجودة العالية والخدمة المتميزة.

الأسئلة الشائعة حول العوازل المركبة (FAQ)

ما هي العوازل المركبة وما فائدتها؟

العوازل المركبة (Composite Insulators) هي عوازل كهربائية مصنوعة من مادة بوليمرية (غالباً مطاط السيليكون) مع قضيب مركزي من الألياف الزجاجية. تُستخدم في خطوط نقل وتوزيع الطاقة ذات الجهد العالي وتوفر عزلاً كهربائياً ممتازاً وحماية ميكانيكية ضد قوى الشد المرتفعة.

ما الذي يجعل العوازل البوليمرية أفضل من العوازل الزجاجية أو الخزفية التقليدية؟

تتميز بوزنها الخفيف جداً مقارنة بالخزف والزجاج، مما يسهل نقلها وتركيبها. بالإضافة إلى ذلك، لديها مرونة عالية ومقاومة ممتازة للكسر والصدمات، وأداء فائق في المناطق الملوثة والبيئات القاسية بفضل قدرتها على مقاومة الرطوبة وتيار التسرب.

كيف تتصرف هذه العوازل في البيئات الرطبة أو الملوثة؟

تتميز عوازل السيليكون بخاصية مقاومة الماء (Hydrophobicity)، حيث تمنع المياه من تشكيل طبقة مستمرة على سطح العازل، مما يمنع حدوث تيارات التسرب ويقلل بشكل كبير من احتمالية حدوث وميض كهربائي (Flashover) في المناطق الساحلية أو الملوثة صناعياً.

ما هي المعايير القياسية التي تتوافق معها هذه العوازل؟

يتم تصميم وتصنيع واختبار عوازل البوليمر وفقاً لأعلى المعايير القياسية الدولية مثل معيار ANSI C29.13 ومعيار IEC 61109 لضمان أقصى درجات الكفاءة والسلامة الكهربائية والميكانيكية.

هل يمكن تخصيص العوازل حسب متطلبات المشروع الخاصة؟

نعم، تتوفر خدمة التصنيع المخصص (OEM & ODM) لتغيير أبعاد مسافة التسرب، وأحجام التركيبات الطرفية (الشوكة واللسان)، والقدرة الميكانيكية للشد بما يتوافق تماماً مع متطلبات خطوط النقل والشبكة الخاصة بكم.
