1. النطاق:

   إن مفاتيح تبديل الحمل غير المستخدمة من النوع IST مناسبة للاستخدام في المناطق الاستوائية، حيث تبلغ درجة الحرارة المحيطة القصوى 40 درجة مئوية تقريبًا، ومتوسط درجة الحرارة 28 درجة مئوية تقريبًا مع الرطوبة العالية وسقوط الأمطار الغزيرة. ارتفاع التشغيل المفضل يصل إلى 1800 متر فوق مستوى سطح البحر.

2. النظام الكهربائي:

   تم تصميم مفتاح عازل التحميل غير المتصل من النوع IST للتشغيل المستمر على 3 أسلاك 11، و15، 22427و 3336 كيلو فولت، و50/60 هرتز مع نقطة نجمية للمحول ذي نقطة المصدر المؤرّض عبر ملف قوسي إخماد القوس أو مقاوم التأريض.

3. المعايير:
   • يجب أن يكون مفتاح عازل التحميل غير المُفصل من النوع IST متبعدًا بالمتطلبات ذات الصلة للمعايير التالية مع جميع التعديلات الحالية.
   • IEC62271-102:2003 : وصلات فصل التيار المتردد عالية الجهد ومفاتيح التأريض.
   • IEC60129:1984 : مفاتيح التأريض ومفاتيح فصل التيار المتردد.
   • IEC 60265-1:1998 : مفاتيح الجهد العالي - الجزء 1: مفاتيح التقدير للجهد الكهربي فوق 1 كيلو فولت وأقل من 52 كيلو فولت.
   • IEC 60694: 1996 : المواصفات العامة لقواطع المفاتيح الكهربائية عالية الجهد ومعايير التحكم.
   • IEC 60815:1986 : دليل اختيار المواد العازلة من ظروف ملوّثة.
   • BS EN ISO 1461 : مغلفنة المغلفنة الساخنة على مفبركة حديد ومواد الصلب - المواصفات وطرق الاختبار.

4.0 التشييد

4.1 عام

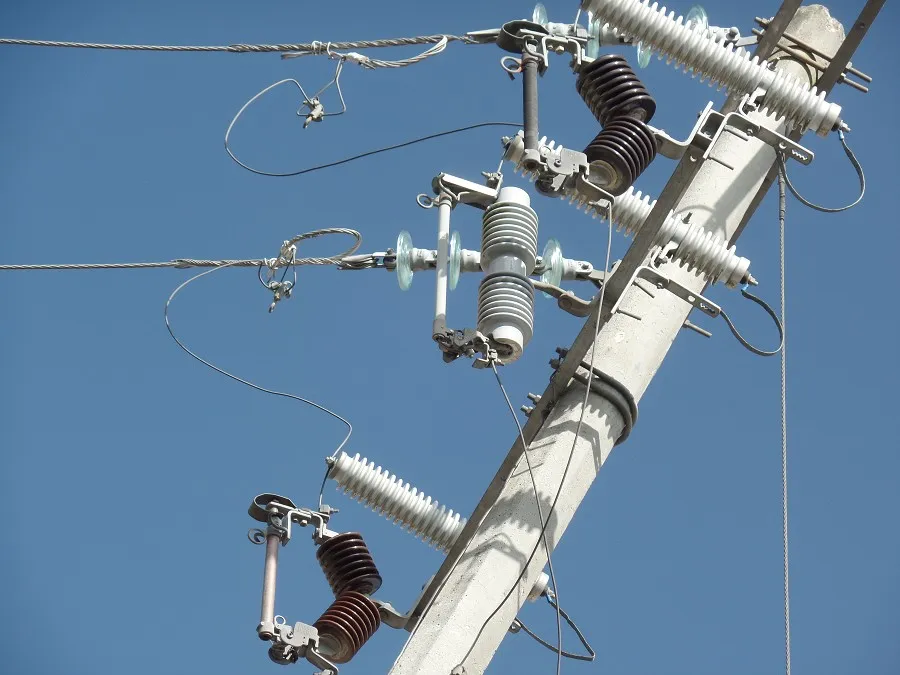

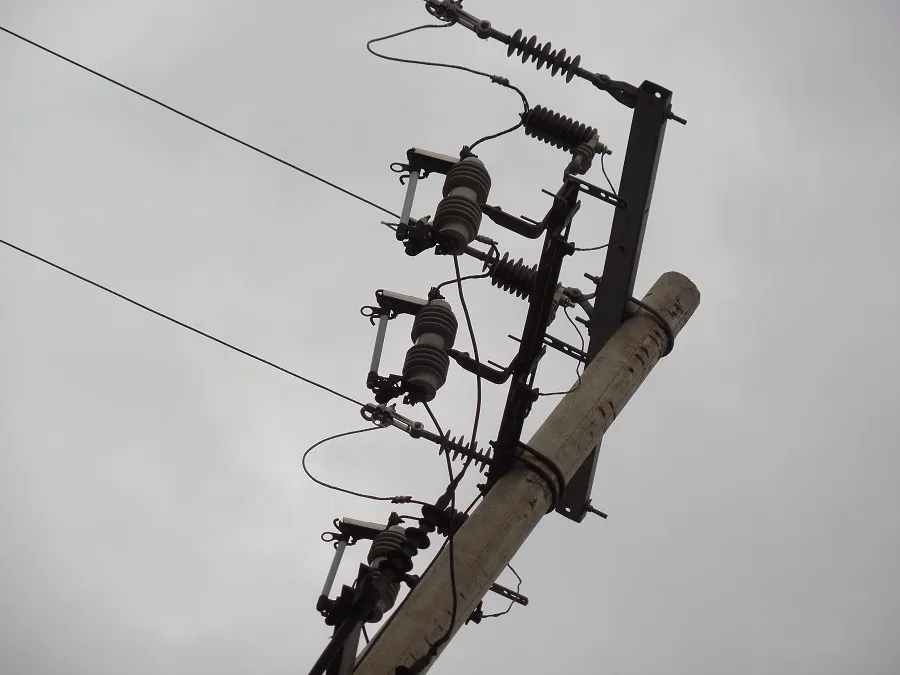

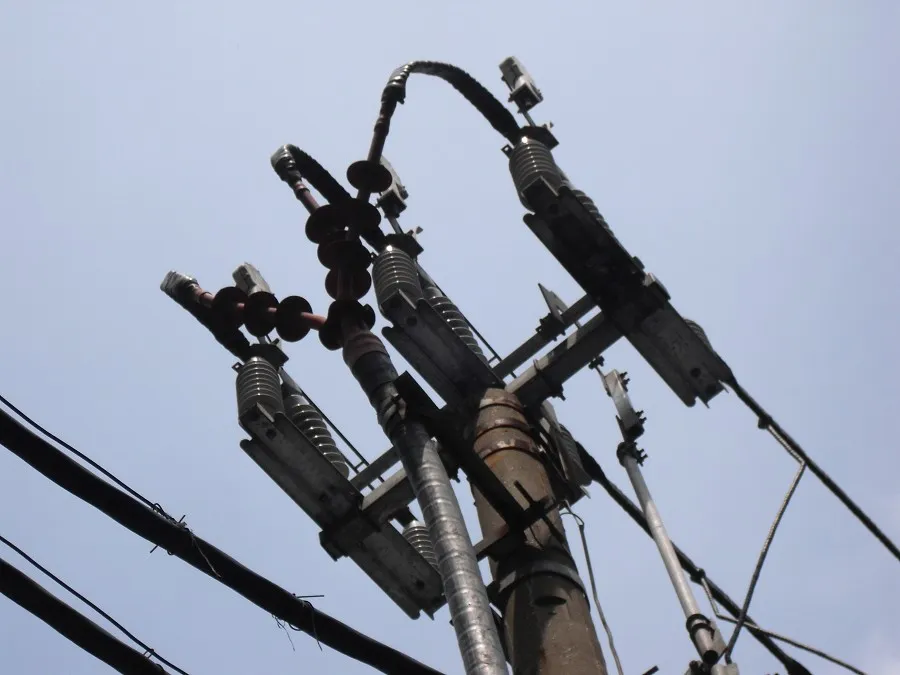

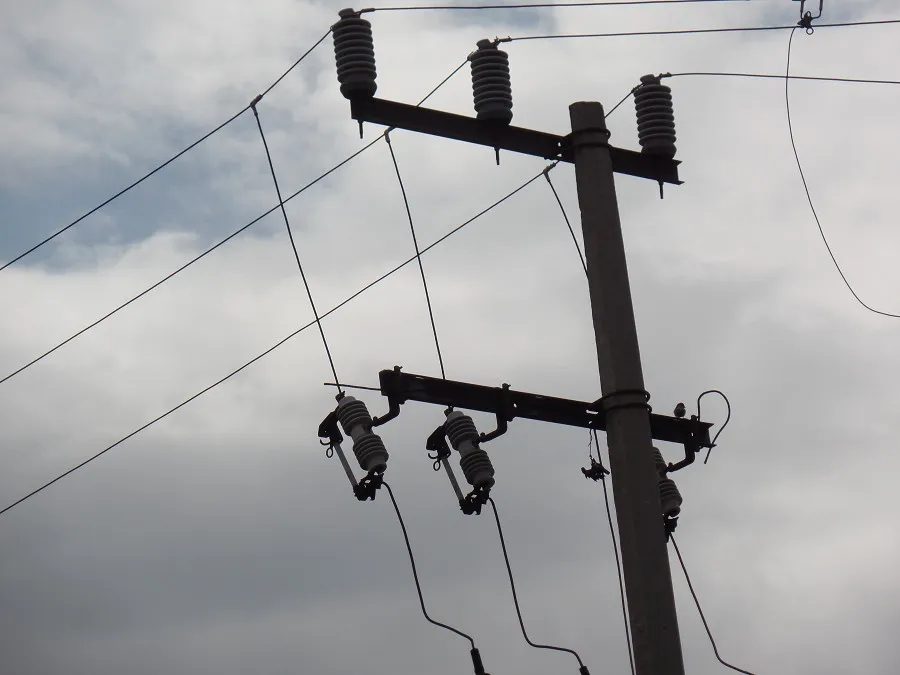

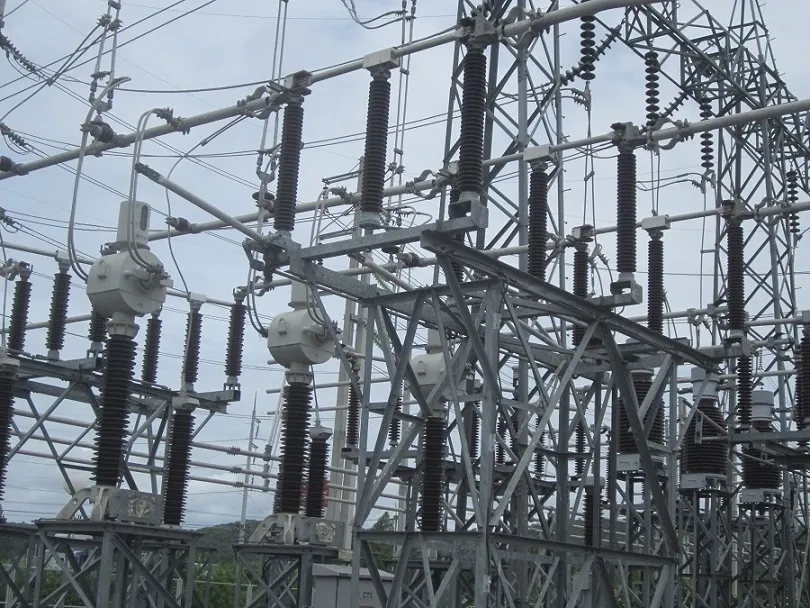

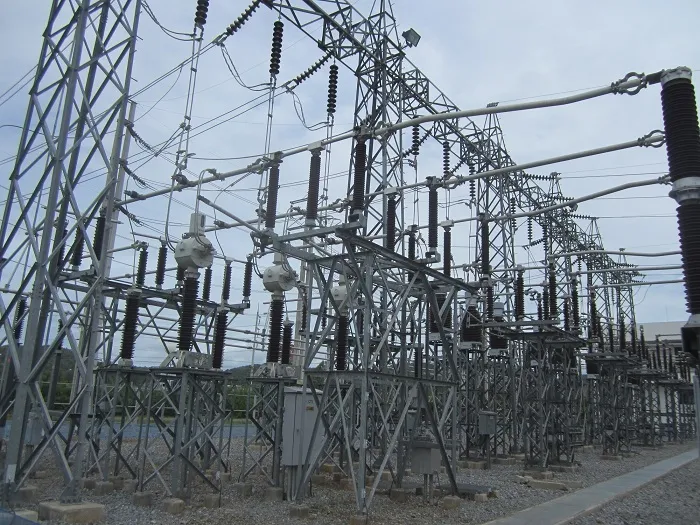

• 4.1.1 إن مفاتيح عازل التحميل غير المتوقف الخاصة بـ IST من النوع هي للتركيب الرأسي/الأفقي للتركيب على هيكل أحادي أو قائم على شكل H لـ فوق خطوط أو وحدات تغذية من المقاطع التي تم تنشيطها.
• 4.1.2 إن مفاتيح عازل إيقاف التحميل الخاصة بـ IST من النوع متوافقة وجاهزة للتركيب على أعمدة فولاذية أنبوبية وأعمدة خرسانية متغلفة.

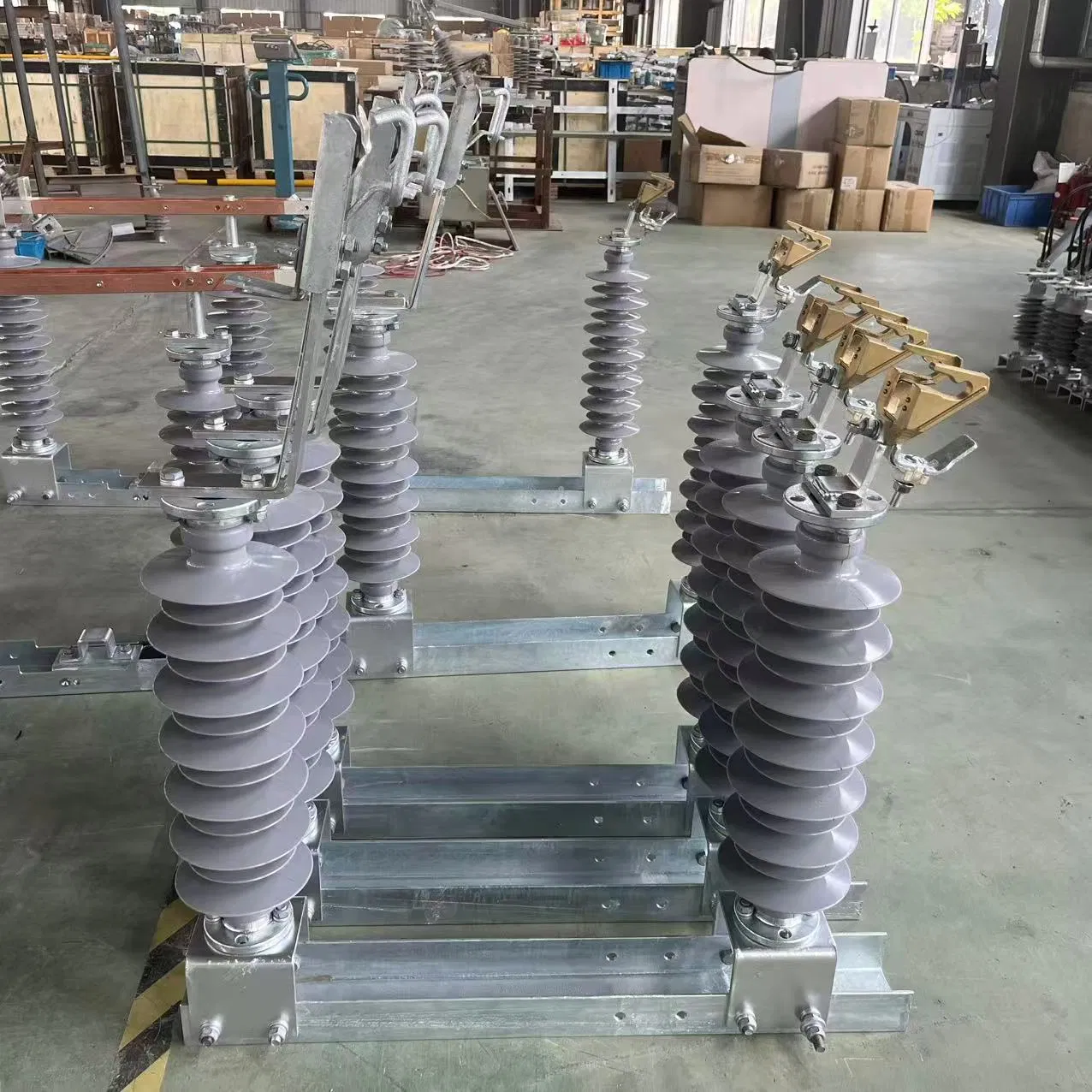

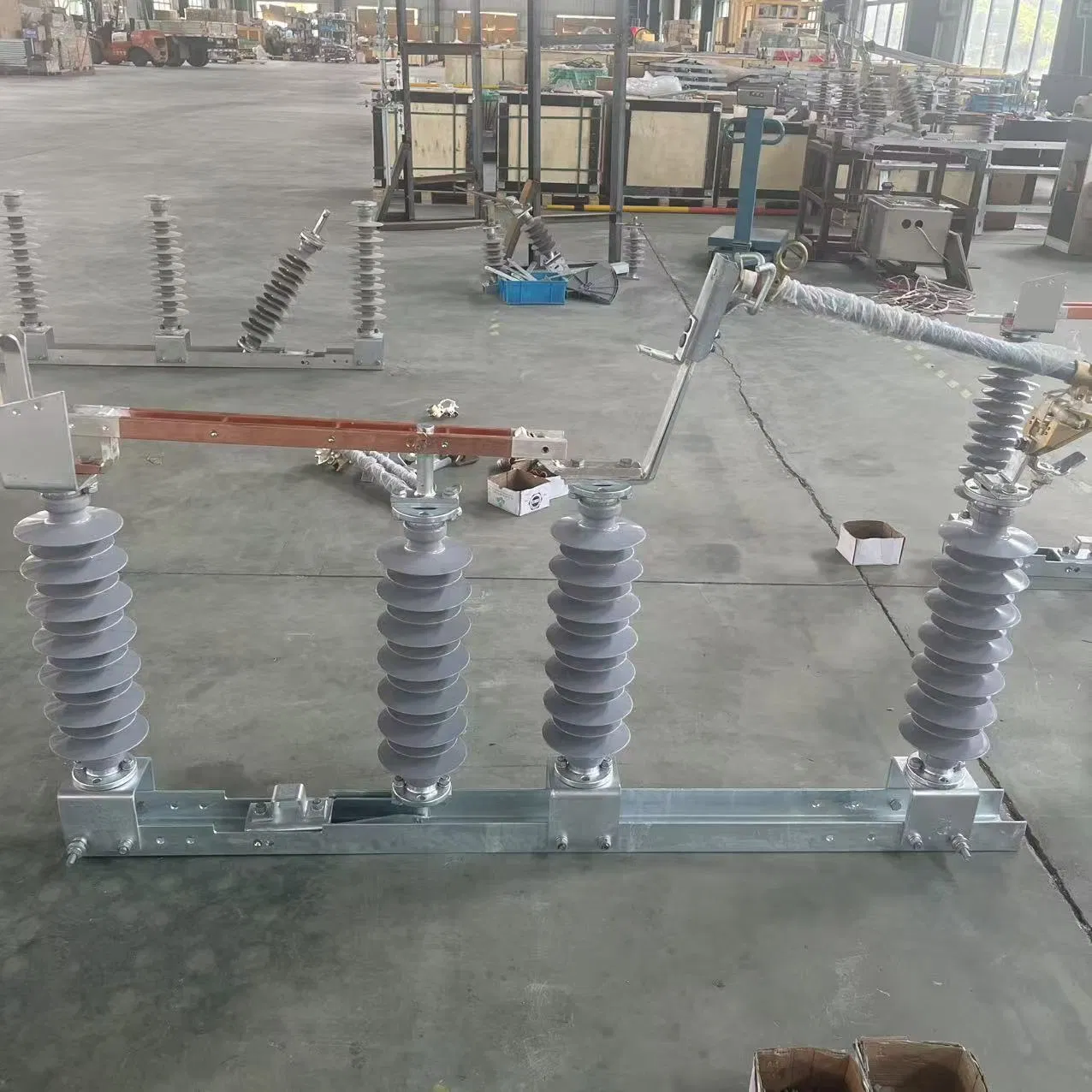

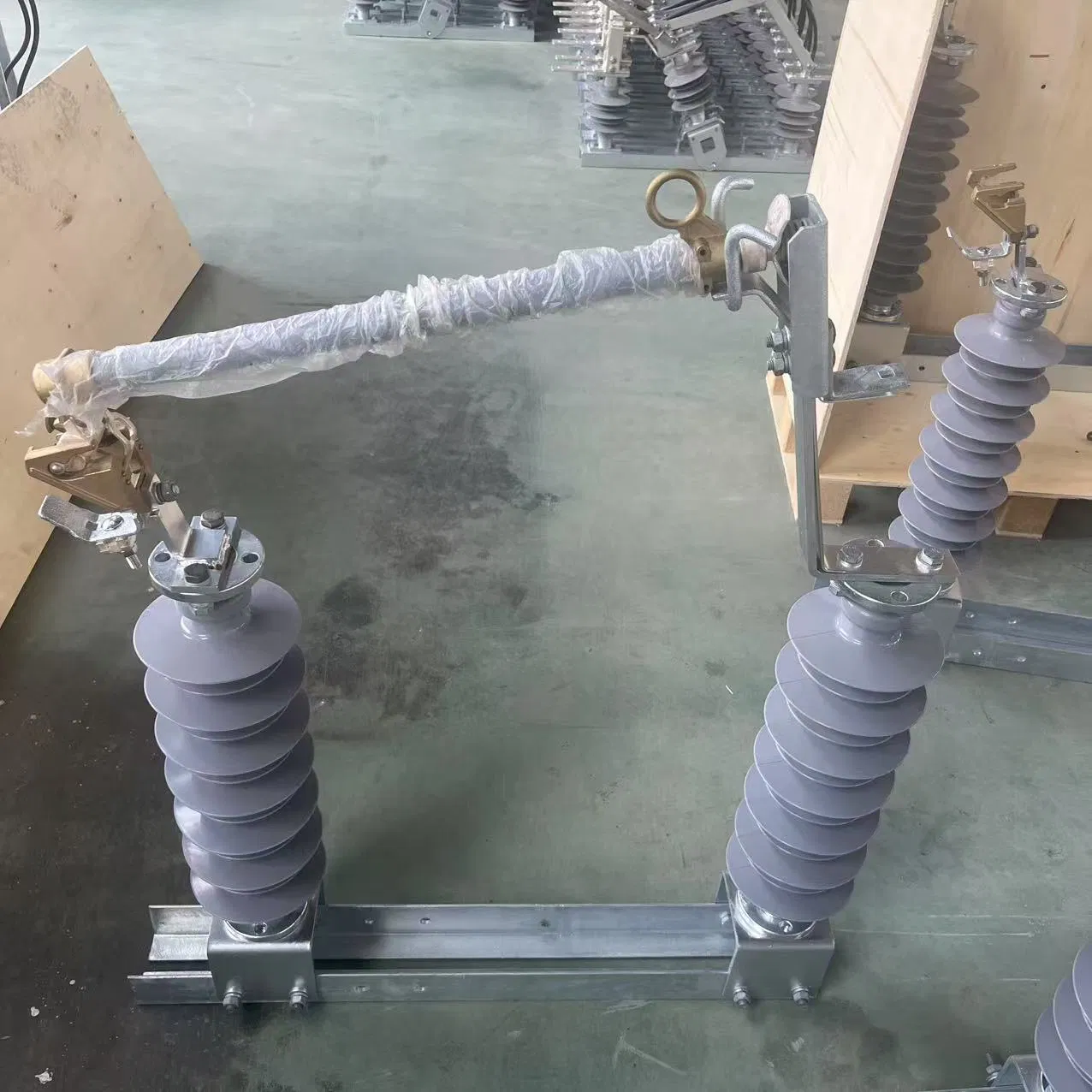

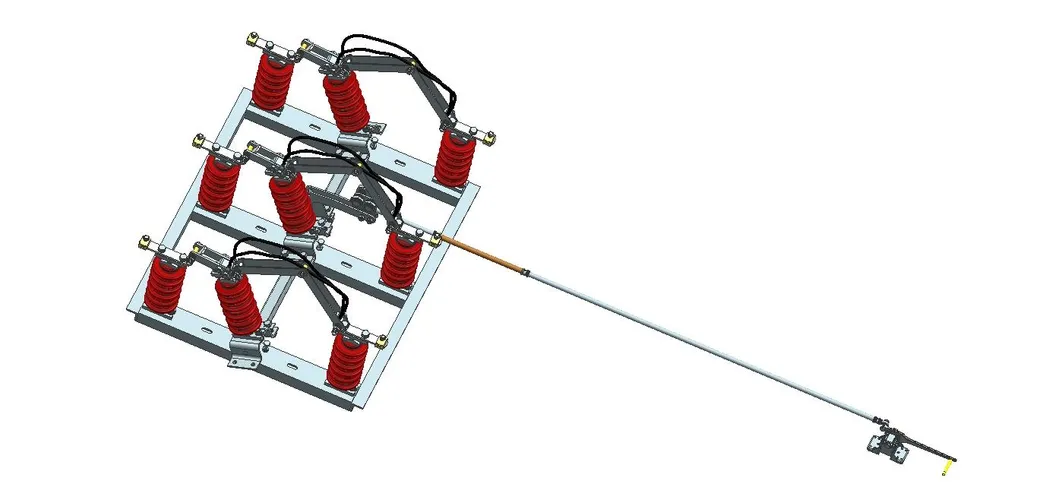

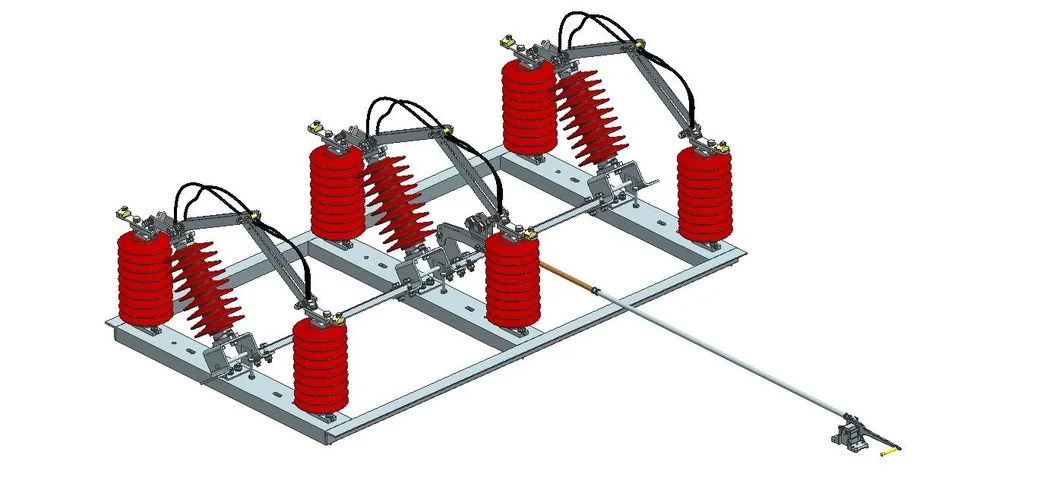

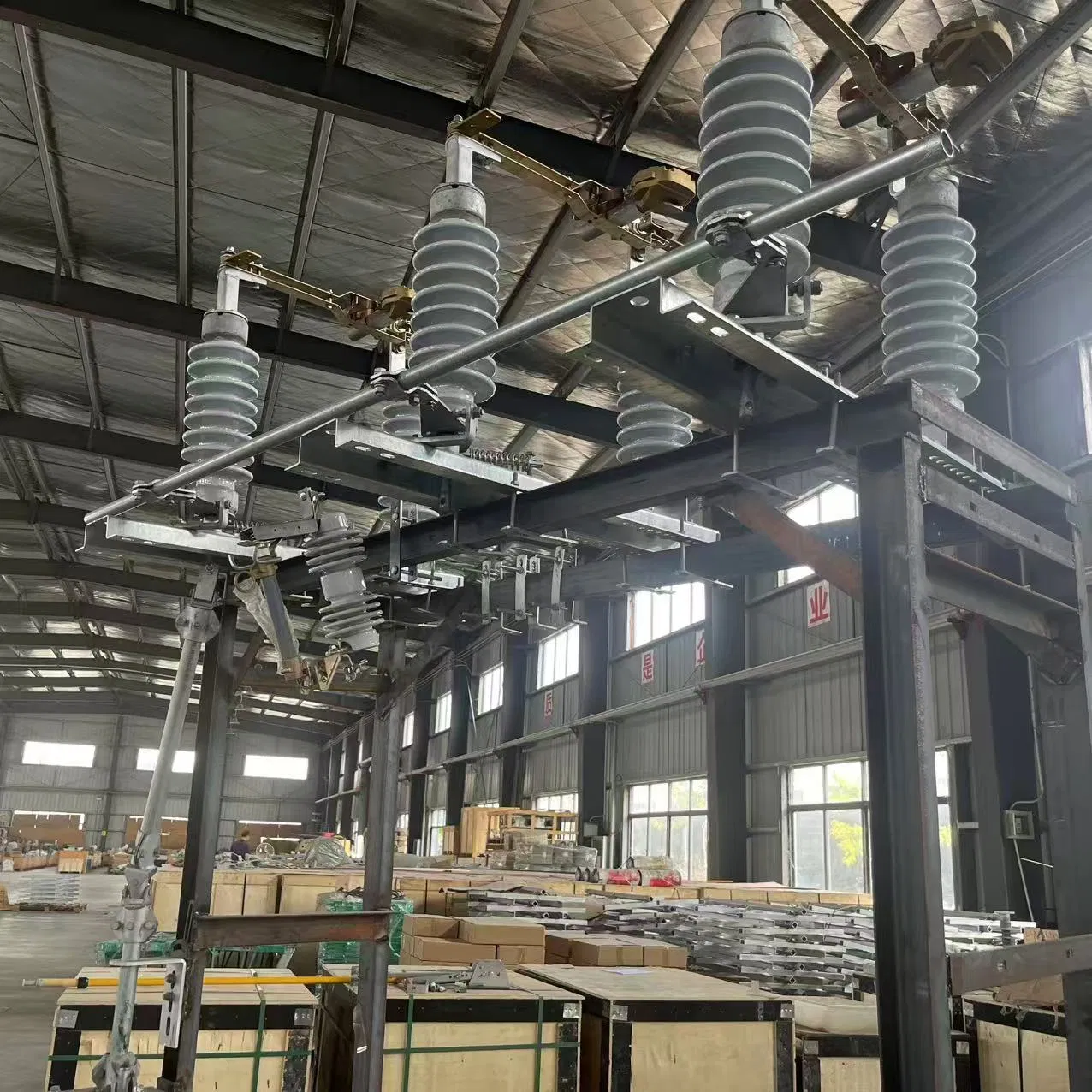

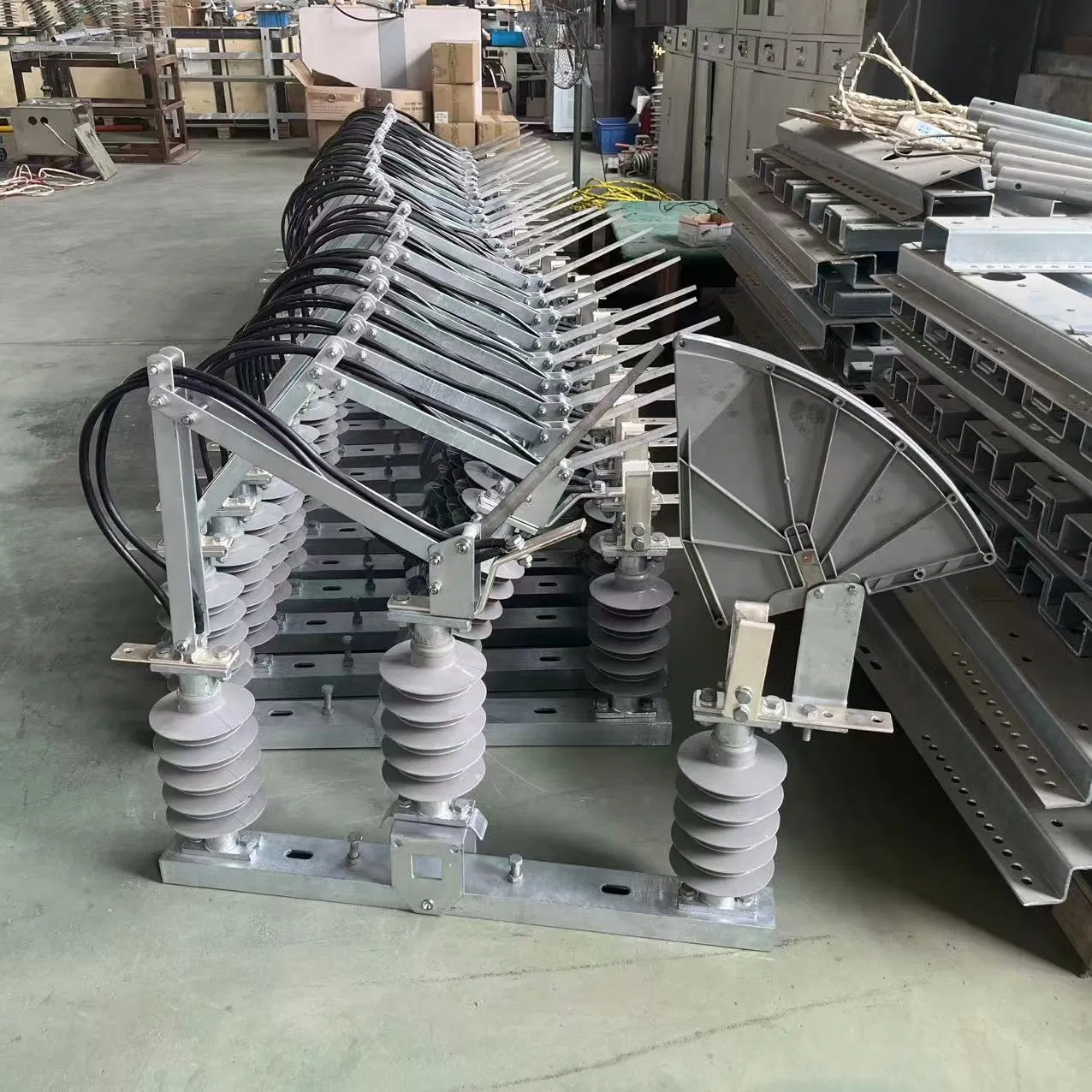

• 4.1.3 تصميم "عازل هزاز" معزول بالهواء اكتب بعضتين عازلتين ثابتين وواحدة متحركة مادة عازلة لكل مرحلة.
• 4.1.4 يجب أن يتم دفع جميع قطع الصلب والحديد إلى الحماية من التآكل كما هو وفقًا لمعيار BS EN ISO 1461.
• 4.1.5 يتم تزويد مفاتيح عازل إيقاف التحميل الخاصة بـ IST من النوع A آلية تشغيل واحدة وقضبان توصيل مناسبة تعمل كل المراحل في وقت واحد، وعمليات مستقلة لكل منها، ولا يسمح بالقطب، بغض النظر عن حالة الأقطاب الأخرى.

المواصفات الفنية الرئيسية

1.1 التشغيل

• 1.1.1 تم تصميم مفاتيح عازل إيقاف التحميل الخاصة IST من النوع لتوفير إجراء خفيف الوزن يتطلب أقل قدر من الصيانة.
• 1.1.2 أجزاء آلية التشغيل الكاملة كافية ملتصقة من الأجزاء الحية، ومؤرضة لضمان سلامة المشغل. تتميز آلية التشغيل بتصميمها القوي القابل للضبط مع إمكانية القفل في أي من الوضعين "المفتوح" و"المقفل".
• 1.1.3 يتم وضع آلية التشغيل الكاملة مع مقبض التشغيل ومصممة للتشغيل اليدوي الثابت من مستوى الأرض.
• 1.1.4 العزل الخاص بمقبض آلية التشغيل كافٍ لضمان سلامة العمليات ويفضل أن يتم دمجها مع مقبض مانع للانزلاق.
• 1.1.5 طول قضيب التشغيل الرأسي مناسب ويجب أن يتم توفيره مع تسهيلات لتوسيع الطول أو تقليله. يتم تزويد المقارن وأدلة قضبان التشغيل المناسبة مع كل آلية تشغيل.
• 1.1.6 يمكن تصميم مقبض آلية التشغيل، إن أمكن، ليُستخدم لعمليات التشغيل على الجانبين الأيمن والأيسر. اتجاه العمليات مبيَّن بوضوح على آلية التشغيل.
• 1.1.7 تم تصميم مفاتيح عازل منع التحميل الخاصة بعازل IST من النوع لمنع حدوث عمليات غير مرغوب فيها.

• 1.1.1.1 تحتوي مفاتيح عازل التحميل غير المتوقف من النوع IST على مواد لمنع حدوث عمليات غير مصرح بها.
• 1.1.2 موضع الفتح أو الإغلاق الخاص بعازل الحمولة غير المُزخدمة المفتاح هو سهولة الرؤية من مستوى الأرض من خلال: وجود فجوة مرئية أو مسافة عزل، وجود جهاز إشارة موثوق به لوضع المنقولات لجهات الاتصال.
• 1.1.3 يحتوي مفتاح عازل إيقاف التحميل الخاص IST من النوع على مفاتيح ميكانيكية كافية القوة على طرفها لتحمل القوة الإجمالية، بما في ذلك تحميل الرياح والقوى الكهرومغناطيسية المرتبطة بتطبيقها وتصنيفها، دون تقليل موثوقيتها أو حمل التيار بمجرد تركيبها عموديًا على هيكل أحادي القطب أو على شكل عمود على شكل H.

1.2 التأريض

يجب أن يكون مسمار طرف التأريض بحجم M12 كحد أدنى يجب توفيره لتأريض آلية التشغيل، ويتم تمييز الطرف برمز "الأرض".

1.3 المادة العازلة

المواد الخاصة بالعزل هي المطاط السيليكون أو البورسلين، ويمكن اختيار مواد أخرى مركبة مثل EPDM والبورسلين.

1.4 جهات اتصال ثابتة ومتحرّكة

• 1.4-1 تم تصميم نقاط التلامس الرئيسية لحمل التيار لضمان توصيل كهربائي جيد وتقليل البؤرة أثناء التشغيل. كما يضمن التصميم الضغط المستمر بشكل موحد بين نقاط التلامس المتحركة والثابتة.
• 1.4.2 يمكن استبدال نقاط التلامس بسهولة دون الحاجة إلى إعادة المحاذاة أو الضبط.
• 1.4.3 المواد المفضلة لأسطح التلامس المصممة لحمل التيار هي الفضة أو أي مادة مناسبة أخرى بسمك لا يقل عن 15 ميكرومتر.
• 1.1.1 إن تصميم مواضع التلامس الرئيسية وموضعها هو تجنب تراكم الأوساخ.

4.6 توصيلات مرنة

الاستمرارية الكهربائية للملامس المتحرك تتم من خلال وصلة مرنة مقاومة للتآكل ويفضل أن تكون قادرة على تحمل ما لا يقل عن 1000 - 2000 عملية خالية من الأعطال. يتم عزل الوصلة المرنة أو تغليفها لمنع التعدي من الحيوانات أو الأجسام الخارجية.

4.7 أطراف التوصيل

• 4.7.1 إن التثبيت والأسطح الطرفية الرئيسية متوافقة مع كل من الموصل النحاسي والألومنيوم.
• 4.7.2 تم تصميم الأطراف بحيث يمكنها قبول نطاقات متعددة من موصلات الضغط.
• 4.7.3 تكون أطراف التوصيل مناسبة للكابلات النحاسية أو الألمنيوم المحاصرة.

2.0 علامات التمييز

يتم تمييز مفاتيح عازل إيقاف التحميل الخاصة بالنوع الخاص بعز IST بوضوح كما يلي:

• ط. اسم الشركة المصنعة أو علاماتها التجارية ونوعها وتعرّف عليها
• ثانيا. الجهد الكهربائي المقدر والتيار المستمر والتردد
• ثالثا. تيار المقاومة قصير الأجل (R.R.)
• 4. المعايير ذات الصلة
• خامسا. اختصار العميل ورقم جهة اتصال العميل

6.0 الفحص والاختبار

6.1 الاحتياجات العامة

• 6.1.1 نحن نضمن فحص المنتج واختباره في جميع مراحل التصنيع وفقًا للمتطلبات المنصوص عليها في هذه المواصفات.
• 6.1.2 نسمح لممثل العميل أو وكلاء الجودة المعينين بالوصول إلى جميع مرافق الإنتاج الضرورية للشركة المصنعة لهذا المنتج، في جميع الأوقات المعقولة. الجهة المصنعة مسؤولة عن الاحتفاظ بجميع سجلات الجودة والاختبار لمدة لا تقل عن خمس (5) سنوات.
• 6.1.3 أثناء هذا الفحص، يتم الامتثال لأي إجراءات تصحيحية ضرورية في نطاق هذه المواصفات.
• 6.1.4 يتم إجراء الاختبارات وفقًا للمعايير المنصوص عليها في البند 3.1، وأي متطلبات إضافية كما هو منصوص عليه في هذه المواصفات.

6.2 اختبار النوع

مفاتيح عازل التحميل غير المتصل من النوع IST اجتازت اختبارات النوع وفقًا لـ IEC62271-102، وIEC 60265-1 (أو ما يعادله)، وIEC 60694 (أو ما يعادله) والتعديلات الأخرى ذات الصلة:

• أ. اختبار الكهرباء لكل بند IEC 62271-102-2001 Ed 1.0 2001-12.
• ب. قياس مقاومة الدائرة الرئيسية وفقًا للبند IEC 62271-1-2007.
• ج. اختبارات ارتفاع درجة الحرارة وفقًا للبند IEC 62271-102-2001.
• د. اختبارات التيار المقاومة في الوقت القصير وذروة المقاومة وفقًا للبند IEC 62271-102 (يجري العمل في مختبر معتمد).
• هـ. اختبارات التشغيل الميكانيكي وفقًا للبند 6.102 IEC 60265-1.

6.3 الاختبارات الروتينية

يتم إجراء الاختبارات الروتينية من قِبل الشركة المصنعة على كافة المنتجات في الحالة النهائية. وتشمل:

• ط. اختبار ثنائي كهربائي وفقًا للبند IEC 62271-102.
• ثانيا. قياس مقاومة الدائرة الرئيسية IEC 62271-102.
• ثالثا. التصميم والفحص البصري وفقا للمعيار IEC 62271-102.
• 4. اختبارات التشغيل الميكانيكي وفقًا للبند IEC 62271-102.

7.0 مراقبة الجودة

ونحن نلتزم بتطبيق نظام متكامل لإدارة الجودة. يقوم وكيل مراجعة الجودة المعيّن من قبل العميل بفحص ومراجعة هذا النظام قبل بدء العمل وبفترات منتظمة للتأكد من التنفيذ الصحيح لمعايير إدارة الجودة.
