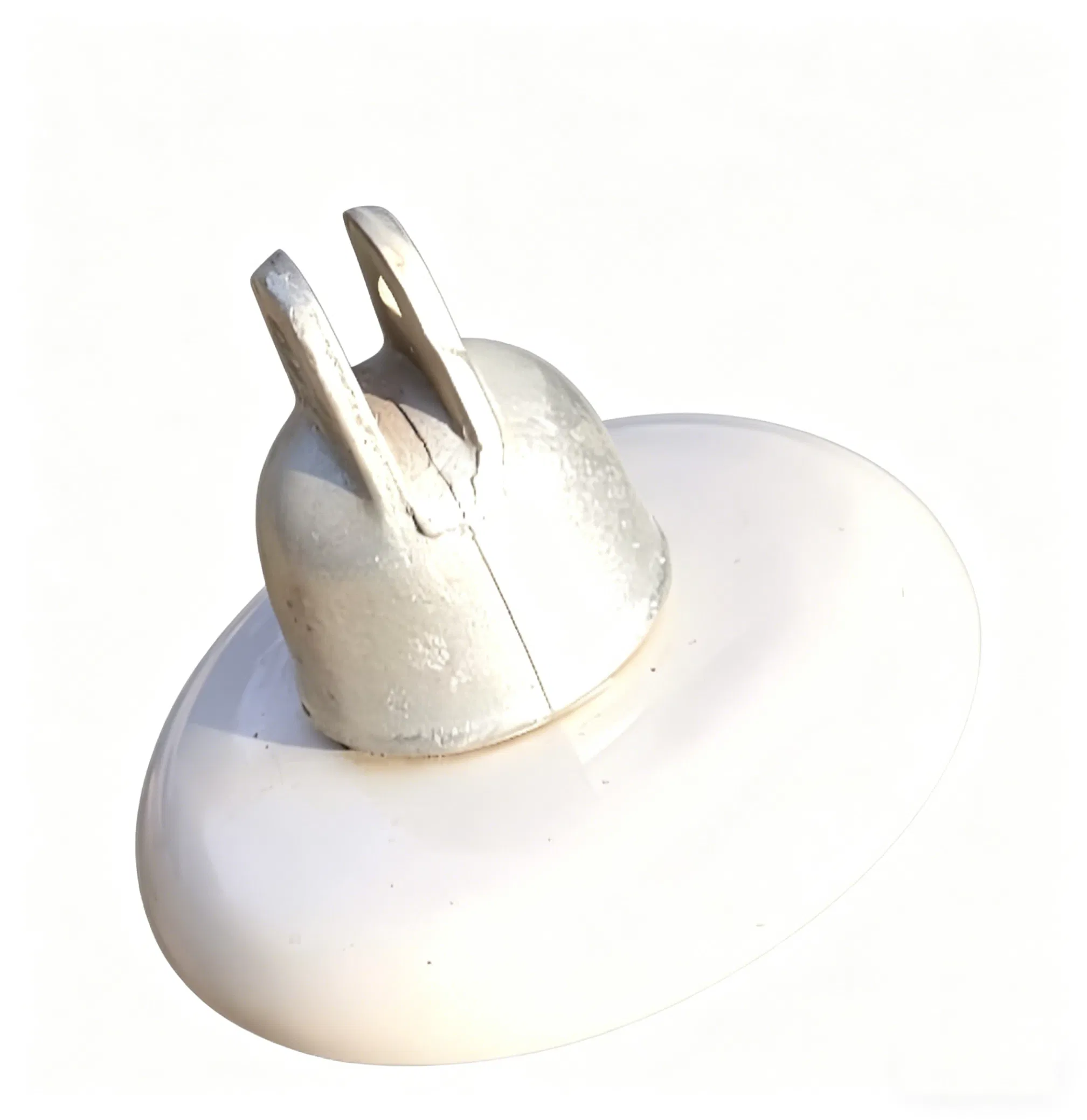

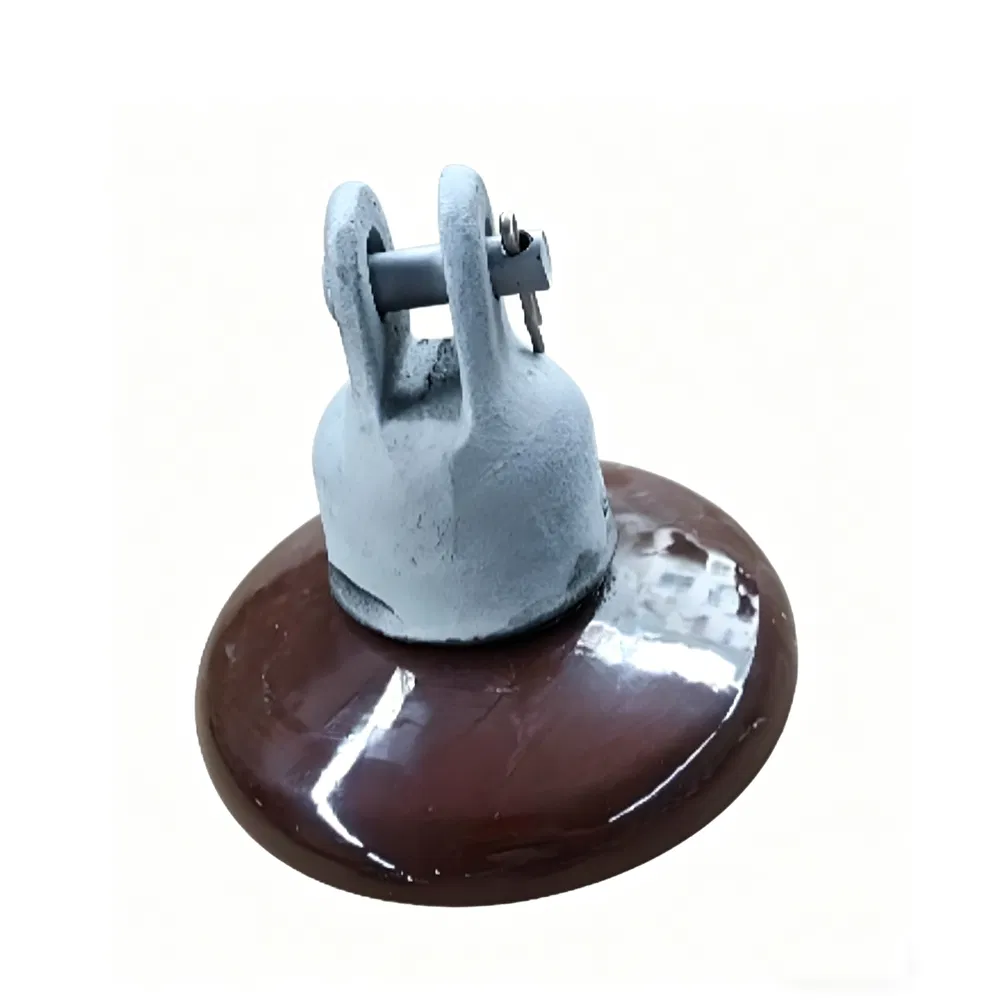

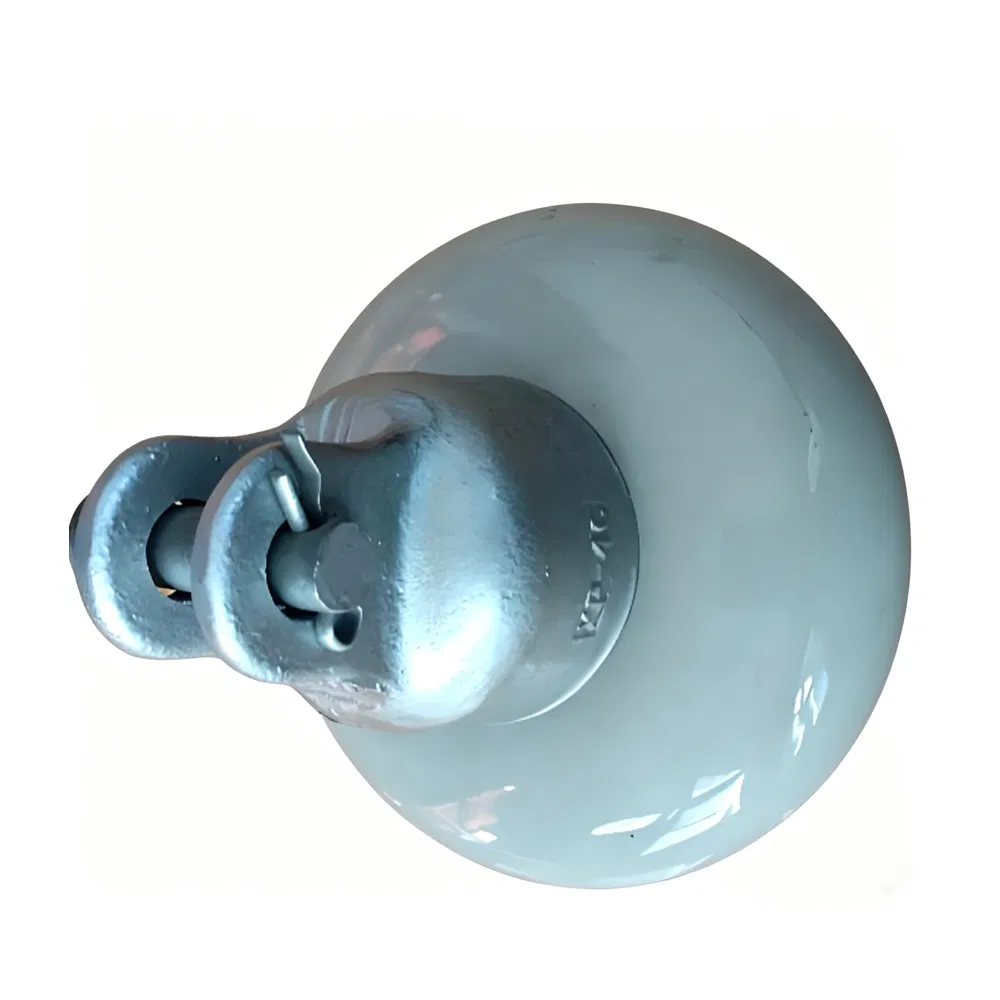

U70c 254mm 146mm 70kN عازل بورسلين لتعليق خطوط الجهد العالي

1 / 5

U70c 254mm 146mm 70kN عازل بورسلين لتعليق خطوط الجهد العالي

هل مازلت في حيرة من أمرك؟ احصل على عينات بقيمة $ !

نموذج للطلب

إرسال استفسار

وصف المنتج

ملخص
عسايب تعليق قرصية البورسلين
كبريتات من نوع مسمار البورسلين
مادة كبريتيدية لسترين بوست
مادة كبريتات البورسلين
كبريتور مكب البورسلين

المعلومات الأساسية

نموذج رقم.

Porcelain Insulator

هيكل

التعليق عازل

نوع

B نوع العازل

استعمال

عالية الجهد نقل الطاقة, العزل, التركيبات الكهربائية

طريقة الاتصال

الحوض الصغير نوع

حجم قدرة تحمل

70 كيلو نيوتن

شهادة

CCC, CE, ISO9001

اللون

الأبيض

حزمة النقل

كرتونة

الأصل

الصين

رمز النظام المنسق

8546209090

القدرة الإنتاجية

5000 / شهر

مواصفات المنتج

وحدات كبريتات بورسيليان لخط ناقل الحركة المعلق

توفر المواد العازلة الخزفية المصنوعة من البورسلين عالي النقاء والتي يتم إطلاقها بدقة عزل وقوة فائقين. يضمن السطح المصقول التنظيف الذاتي ويقاوم الغبار والرطوبة. تفي بمعايير IEC وANSI، فهي تتحمل الجهد العالي والظروف القاسية، مما يضمن إرسال طاقة موثوق به في البيئات الصعبة.

تتوفر المواد العازلة في أنواع ومواصفات مختلفة، وهي مناسبة للخطوط العلوية والمحطات الفرعية والشبكات. فهي توفر قدرة فائقة على العزل والحمل للمشاريع منخفضة الجهد وعالية الجهد، الأمر الذي يضمن السلامة. يقلل السيراميك القوي من الصيانة ويهدئ من عملية التركيب، مما يعزز الكفاءة.

نضمن الجودة من المواد إلى الاختبارات النهائية. وتخضع المواد العازلة لاختبارات صارمة لتجاوز المعايير، مما يعد بالموثوقية والكفاءة من حيث التكلفة. ومن المعترف به عالمياً أنها مصدرة على نطاق واسع وأنها ضرورية لنقل الطاقة بشكل آمن.

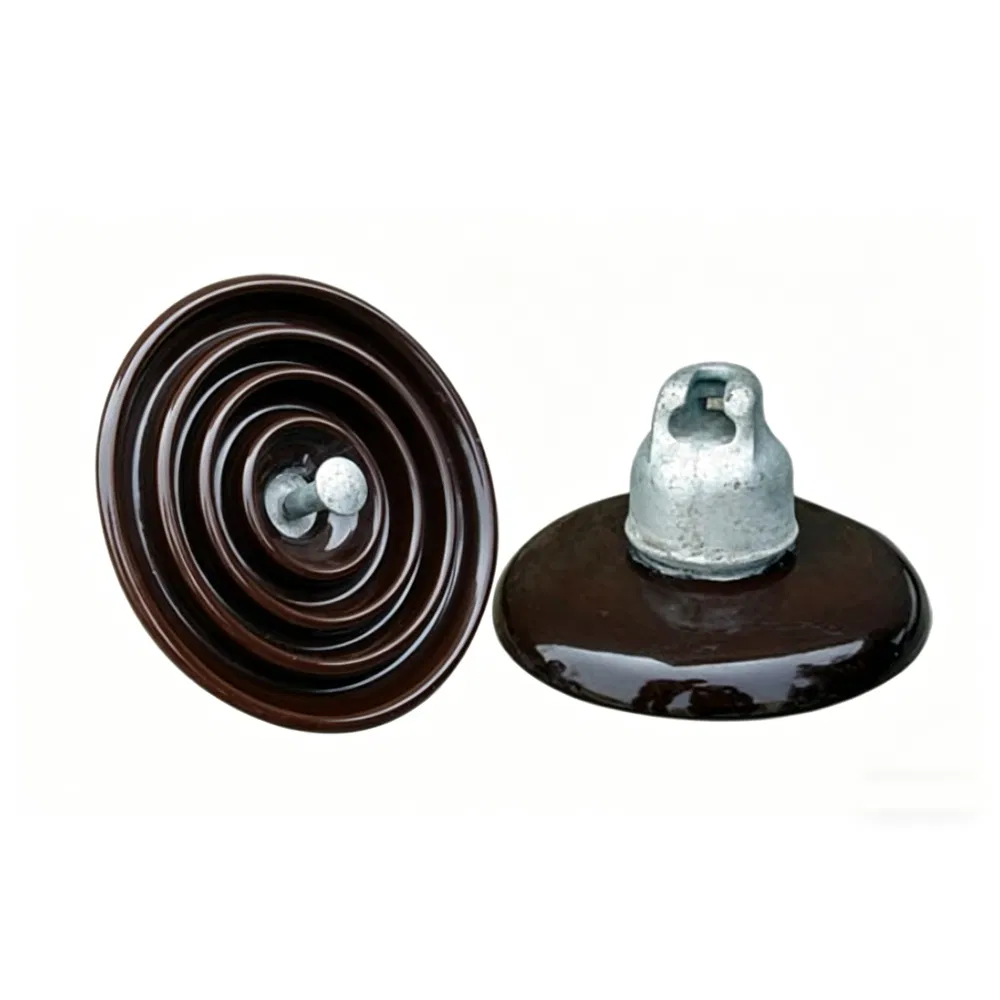

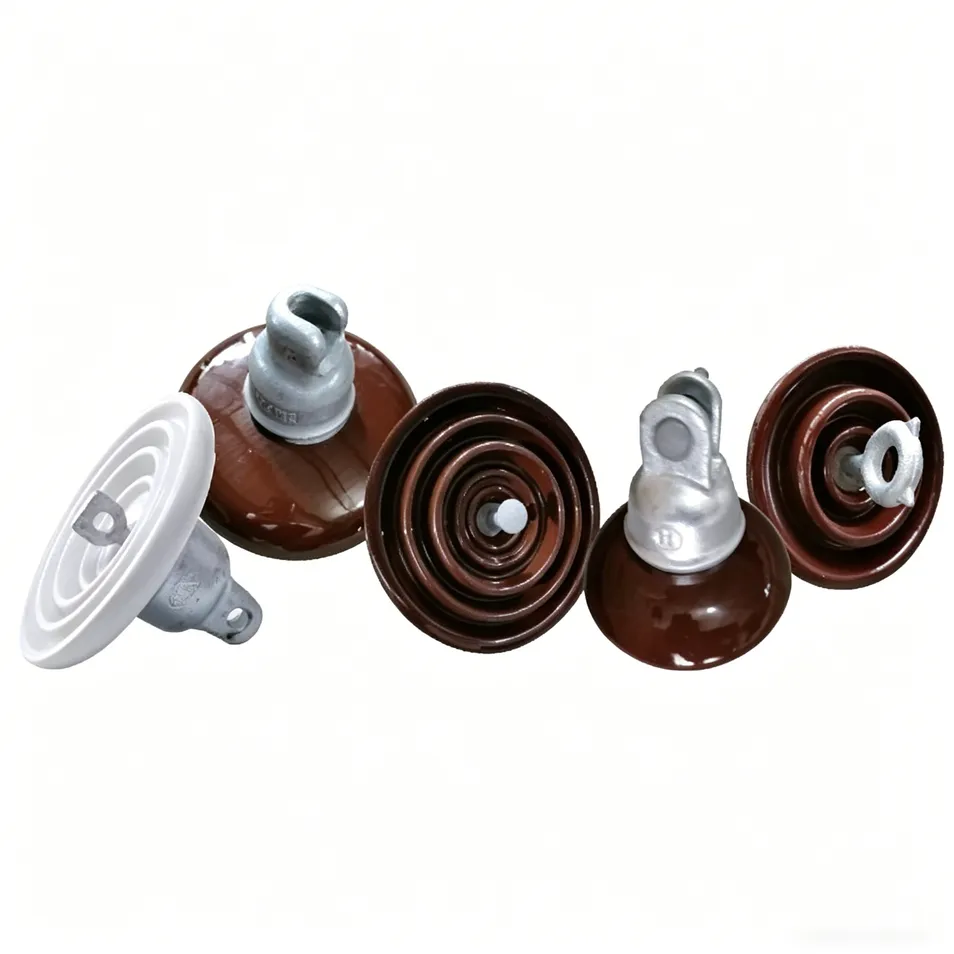

عسايب تعليق قرصية البورسلين

ANSI 52-1 ؛ 52-2 ؛ 52-3 ؛ 52-4 ؛ 52-5 ؛ 52-6 ؛ 52-8 ؛ 52-9 ؛ 52-10

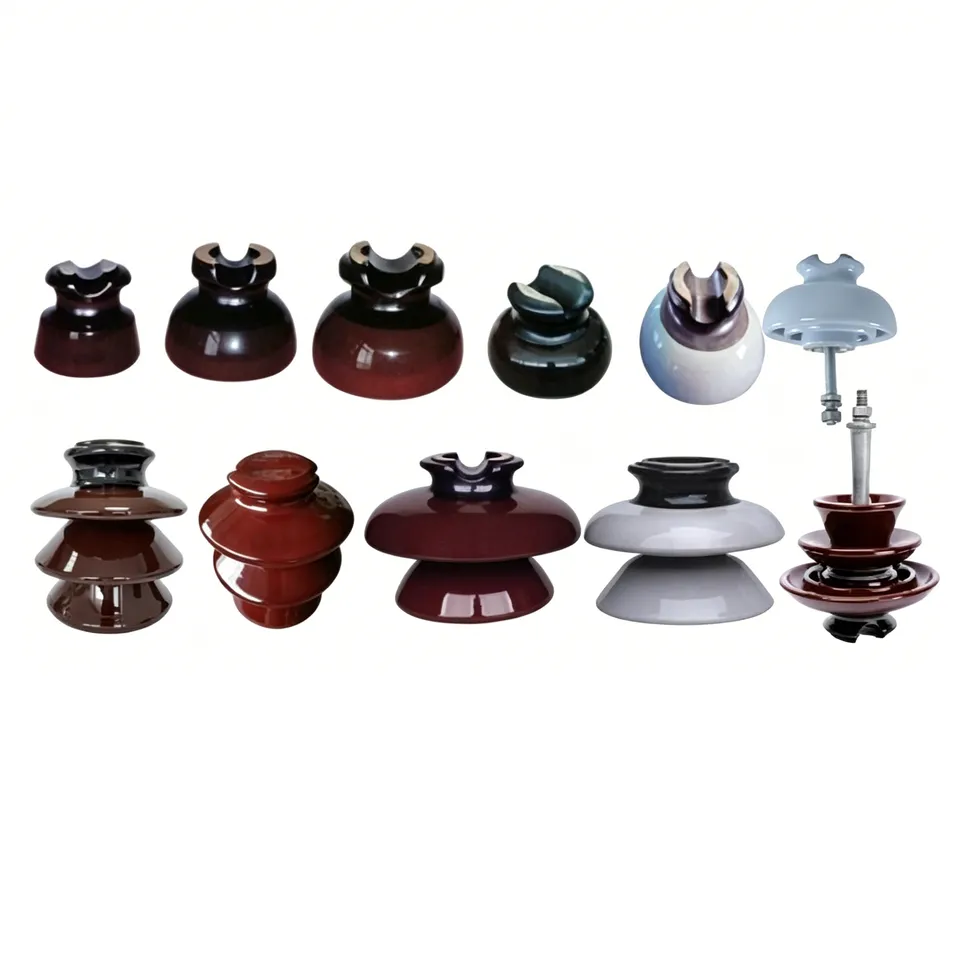

كبريتات من نوع مسمار البورسلين

ANSI 55-1 إلى 7؛ 56-1 إلى 6؛ P5-Y؛ P6-Y؛ P11-Y؛ P15-Y؛ ص 22-Y ؛ ص 33-Y

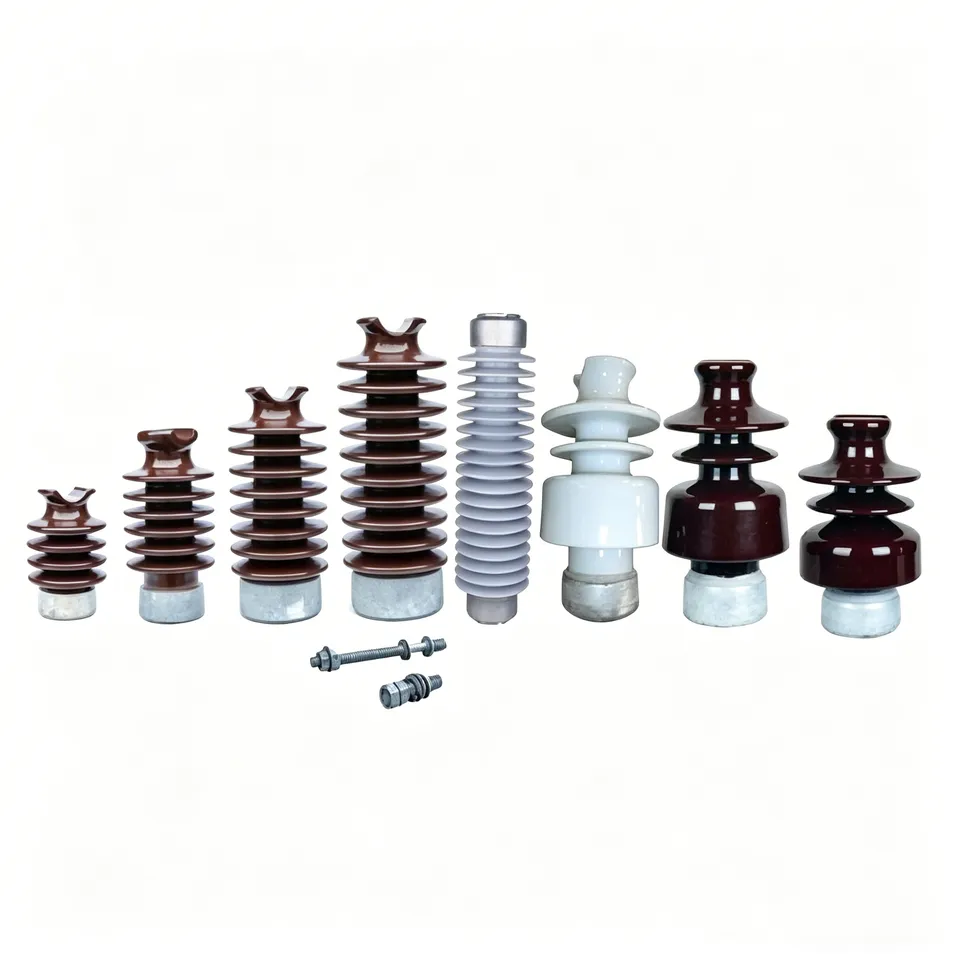

مادة كبريتيدية لسترين بوست

ANSI 57-1 ؛ 57-2 ؛ 57-3 ؛ 57-4 ؛ 57-5

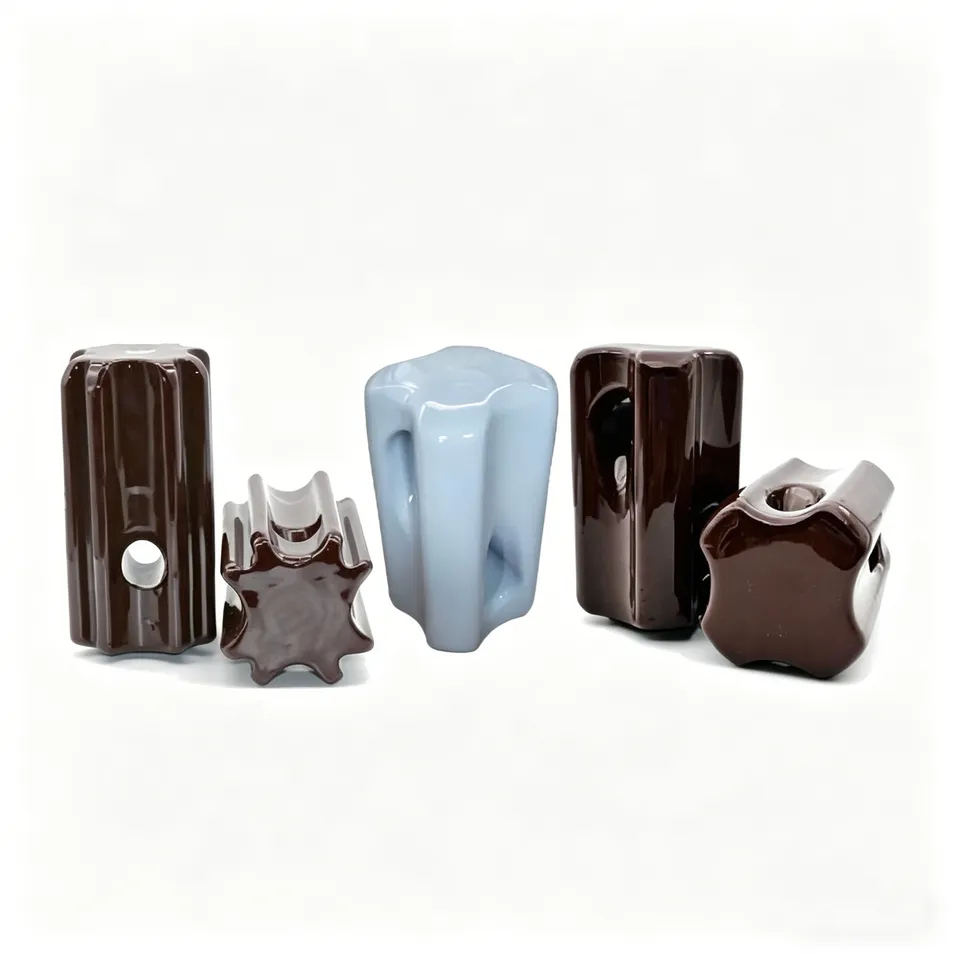

مادة كبريتات البورسلين

ANSI 54-1 ؛ 54-2 ؛ 54-3 ؛ 54-4 ؛ كما في GY1 ؛ GY2 ؛ GY3 ؛ GY4

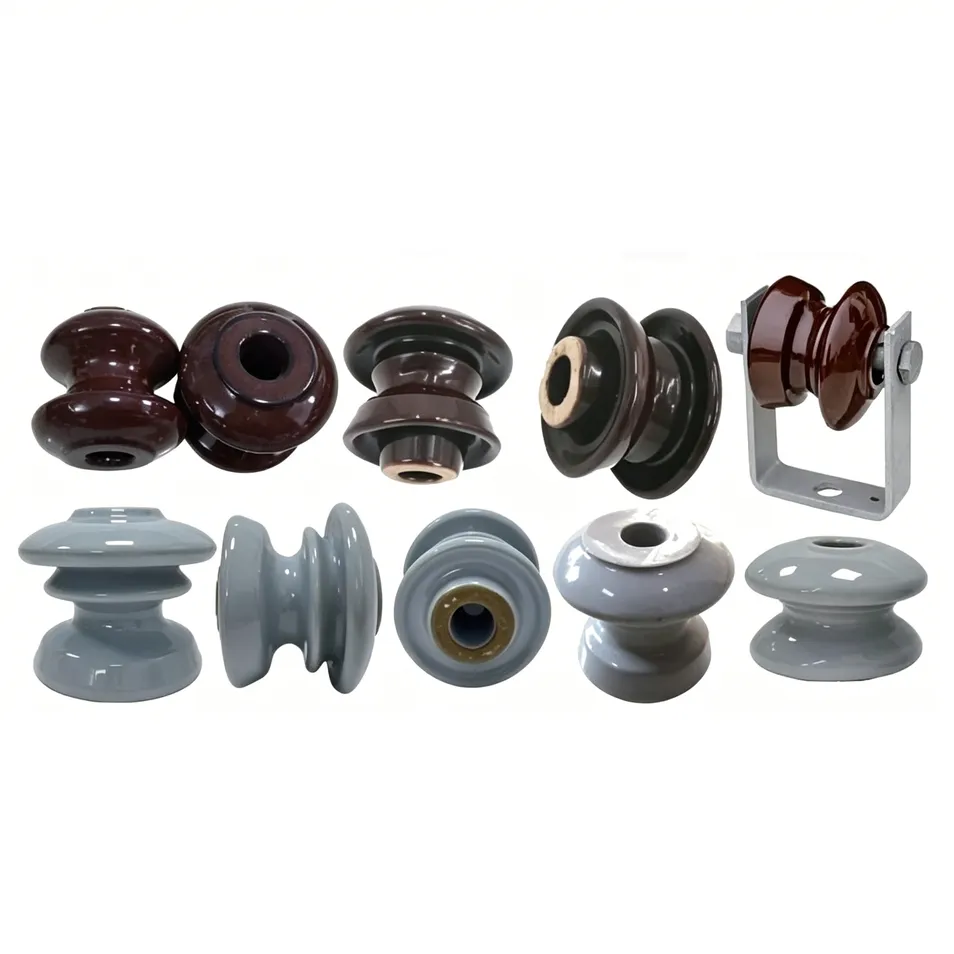

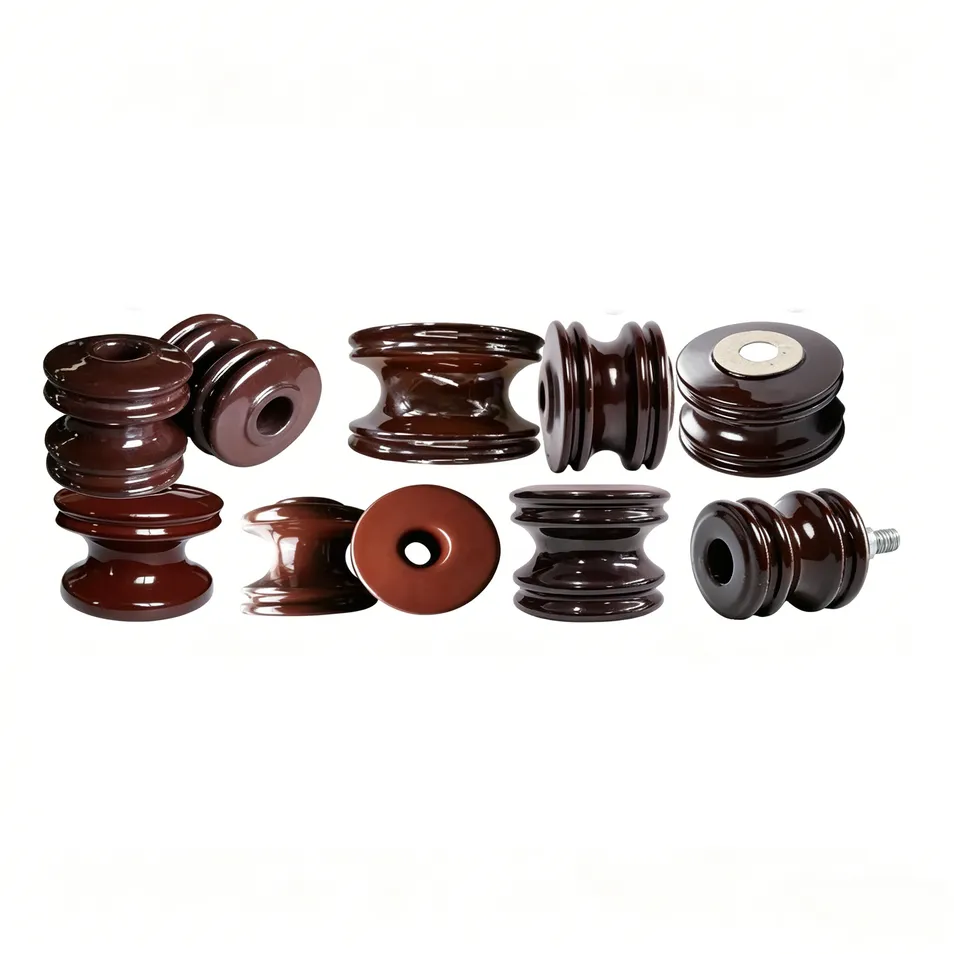

كبريتور مكب البورسلين

ANSI 53-1 ؛ 53-2 ؛ 53-3 ؛ 53-4 ؛ 52-5 ؛ R-1 ؛ R-2 ؛ R-6 ؛ R-8

مادة البورسلين الشكل

ANSI ED-2؛ ED-2B؛ ED-3؛ 1617؛ 1618

هذه معلمات جزئية. بالنسبة إلى الطرازات الأخرى، اتصل بنا للتخصيص.

عسايب تعليق قرصية البورسلين

نوع فئة ANSI			52-1	52-2	52-3	52-3	52-4	52-4
قطر قرص البورسلين، د. مم			152	190	254	254	254	254
تباعد الوحدة، الطول، مم			140	146	146	146	146	146
مسافة تسرب السوائل، مم			178	210	292	292	292	292
قوة متوسطة وهكتn مدمجة			44	67	67	89	67	89
قوة الصدمة، نيوتن-متر			5	5.5	6	6	6	6
حمل اختبار مقاومة روتيني، كيلونيوتن			22	33.5	33.5	44.5	33.5	44.5
قيمة اختبار حمل الوقت، كيلونيوتن			27	44	44	53.4	44	53.4
تردد منخفض الجهد الكهربي الوامض		جاف، كيلو فولت	60	65	80	80	80	80
تردد منخفض الجهد الكهربي الوامض		رطب، كيلو فولت	30	35	50	50	50	50
دافع حيوي الجهد الكهربي الوامض		نقطة البيع، كيلو فولت	100	115	125	125	125	125
دافع حيوي الجهد الكهربي الوامض		NEG.،kV	100	115	130	130	130	130
فولتية ثقب التردد المنخفض، كيلو فولت			80	90	110	110	110	110
التأثير الإذاعي بيانات الجهد	اختبار الفولطية إلى الأرض، كيلو فولت		7.5	7.5	10	10	10	10
التأثير الإذاعي بيانات الجهد	الحد الأقصى RIV بمعدل 1000 كيلوهرتز، UV		50	50	50	50	50	50
الوزن الصافي، لكل منها، حوالى كجم			2.5	3.5	4.6	5.2	4.6	5.2
رقم في الحزمة القياسية			12	9	6	6	6	6

كبريتات من نوع مسمار البورسلين

نوع فئة ANSI			52-1	52-2	52-3	52-3	52-4	52-4
قطر قرص البورسلين، د. مم			152	190	254	254	254	254
تباعد الوحدة، الطول، مم			140	146	146	146	146	146
مسافة تسرب السوائل، مم			178	210	292	292	292	292
قوة متوسطة وهكتn مدمجة			44	67	67	89	67	89
قوة الصدمة، نيوتن-متر			5	5.5	6	6	6	6
حمل اختبار مقاومة روتيني، كيلونيوتن			22	33.5	33.5	44.5	33.5	44.5
قيمة اختبار حمل الوقت، كيلونيوتن			27	44	44	53.4	44	53.4
تردد منخفض الجهد الكهربي الوامض		جاف، كيلو فولت	60	65	80	80	80	80
تردد منخفض الجهد الكهربي الوامض		رطب، كيلو فولت	30	35	50	50	50	50
دافع حيوي الجهد الكهربي الوامض		نقطة البيع، كيلو فولت	100	115	125	125	125	125
دافع حيوي الجهد الكهربي الوامض		NEG.،kV	100	115	130	130	130	130
فولتية ثقب التردد المنخفض، كيلو فولت			80	90	110	110	110	110
التأثير الإذاعي بيانات الجهد	اختبار الفولطية إلى الأرض، كيلو فولت		7.5	7.5	10	10	10	10
التأثير الإذاعي بيانات الجهد	الحد الأقصى RIV بمعدل 1000 كيلوهرتز، UV		50	50	50	50	50	50
الوزن الصافي، لكل منها، حوالى كجم			2.5	3.5	4.6	5.2	4.6	5.2
رقم في الحزمة القياسية			12	9	6	6	6	6

مادة كبريتيدية لسترين بوست

نوع فئة ANSI			52-1	52-2	52-3	52-3	52-4	52-4
قطر قرص البورسلين، د. مم			152	190	254	254	254	254
تباعد الوحدة، الطول، مم			140	146	146	146	146	146
مسافة تسرب السوائل، مم			178	210	292	292	292	292
قوة متوسطة وهكتn مدمجة			44	67	67	89	67	89
قوة الصدمة، نيوتن-متر			5	5.5	6	6	6	6
حمل اختبار مقاومة روتيني، كيلونيوتن			22	33.5	33.5	44.5	33.5	44.5
قيمة اختبار حمل الوقت، كيلونيوتن			27	44	44	53.4	44	53.4
تردد منخفض الجهد الكهربي الوامض		جاف، كيلو فولت	60	65	80	80	80	80
تردد منخفض الجهد الكهربي الوامض		رطب، كيلو فولت	30	35	50	50	50	50
دافع حيوي الجهد الكهربي الوامض		نقطة البيع، كيلو فولت	100	115	125	125	125	125
دافع حيوي الجهد الكهربي الوامض		NEG.،kV	100	115	130	130	130	130
فولتية ثقب التردد المنخفض، كيلو فولت			80	90	110	110	110	110
التأثير الإذاعي بيانات الجهد	اختبار الفولطية إلى الأرض، كيلو فولت		7.5	7.5	10	10	10	10
التأثير الإذاعي بيانات الجهد	الحد الأقصى RIV بمعدل 1000 كيلوهرتز، UV		50	50	50	50	50	50
الوزن الصافي، لكل منها، حوالى كجم			2.5	3.5	4.6	5.2	4.6	5.2
رقم في الحزمة القياسية			12	9	6	6	6	6

مادة كبريتات البورسلين

نوع فئة ANSI		54-1	54-2	54-3	54-4
مسافة تسرب السوائل، مم		41	48	57	76
الأبعاد، مم	h	89	108	140	171
	h	44	57	79	67
	ح1	64	76	103	114
	د	64	73	86	89
	د	44	54	60	60
	D1	16	22	25	25
حمل الفشل الميكانيكي، كيلونيوتن		44	53	89	89
تردد منخفض الجهد الكهربي الوامض	جاف، كيلو فولت	25	30	35	40
تردد منخفض الجهد الكهربي الوامض	رطب، كيلو فولت	12	15	18	23
الوزن الصافي، لكل منها، حوالى كجم		0.5	0.65	1.2	2.2
رقم في الحزمة القياسية		60	60	48	30

كبريتور مكب البورسلين

كنوع فئة		53-1	53-2	53-3	53-4	53-5	1617
القوة المستعرضة، كيلونيوتن		9	13	18	20	27	9.2
الجهد الكهربائي للفلاش الجاف منخفض التردد، كيلو فولت		20	25	25	25	35	20
تردد منخفض رطب الجهد الكهربي الوامض	رأسي، كيلو فولت	8	12	12	12	18	9
تردد منخفض رطب الجهد الكهربي الوامض	أفقي، كيلو فولت	10	15	15	15	25	9
الأبعاد، مم	h	54	76	81	76	105	65
	د	57	79	76	105	102	76
	D1	44	44	44	73	73	46
	D2	17.5	17.5	17.5	17.5	17.5	17.5
	r	11	17.5	11	16	11	9
الوزن الصافي، لكل منها، حوالى كجم		0.2	0.5	0.6	1.05	1.2	0.40
رقم في الحزمة القياسية		144	60	60	48	48	75

الأسئلة الشائعة حول عوازل البورسلين

ما هي وظيفة عوازل البورسلين الرئيسية؟

تستخدم عوازل البورسلين لدعم الموصلات الكهربائية في خطوط نقل الطاقة العلوية والمحطات الفرعية، مما يضمن العزل الكهربائي التام ومنع تسرب التيار إلى الأرض.

ما هي المعايير القياسية التي تتوافق معها هذه العوازل؟

تم تصميم وتصنيع كافة المنتجات لتلبية وتجاوز المعايير الدولية المعترف بها مثل معايير ANSI و IEC، مما يضمن أداءً موثوقاً في مختلف الشبكات الكهربائية العالمية.

لماذا يفضل استخدام البورسلين لعزل خطوط الجهد العالي؟

يتميز البورسلين بقوة ميكانيكية عالية ومقاومة ممتازة للظروف الجوية القاسية، فضلاً عن سطحه المصقول الذي يقاوم الغبار والرطوبة ويسمح بالتنظيف الذاتي.

هل تتوفر خيارات تخصيص لأبعاد العوازل؟

نعم، تتوفر لدينا إمكانية تخصيص وتصنيع العوازل بمواصفات وأبعاد مختلفة لتلبية متطلبات المشاريع الهندسية والكهربائية الخاصة.

ما هي القدرة الاستيعابية الميكانيكية لعوازل التعليق؟

تصل قوة تحمل عوازل التعليق القياسية لدينا إلى 70 كيلو نيوتن (70kN) أو أكثر، مما يوفر دعماً ميكانيكياً آمناً لخطوط النقل الثقيلة.

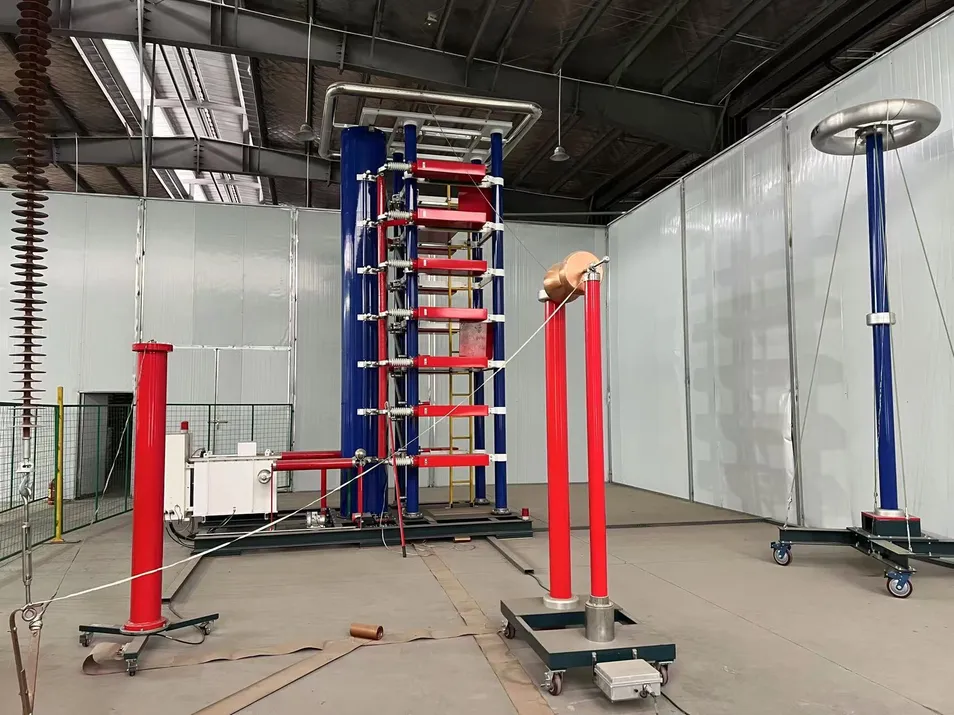

كيف يتم فحص جودة عوازل البورسلين قبل الشحن؟

تخضع جميع العوازل لاختبارات جودة صارمة تشمل اختبارات الجهد الكهربائي، واختبارات التحمل الميكانيكي، لضمان أعلى مستويات الأمان والكفاءة التشغيلية.
