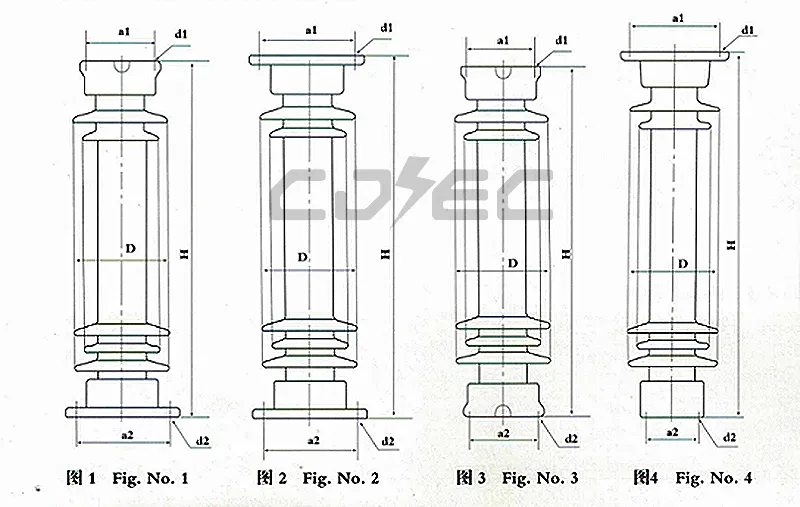

| رقم FTY | اكتب No. (رقم) | الشكل لا | الجهد المقدر | الحمل غير الثابت الميكانيكي | مسافة تسرب الكهرباء | الأبعاد الرئيسية ( مم ) | الوزن | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| عتلة الكنتييه | الالتواء | h | د | التركيبة العلوية | التركيبة السفلية | ||||||||||
| (كيلو فولت) | (كيلونيوتن) | (كيلونيوتن/م) | (مم) | أ1 | D1 | عدد الفتحات | أ2 | D2 | عدد الفتحات | كجم | |||||
| 2701 | ZSW-12/5L | 3 | 10 | 5 | 230 | 22 | 140 | 36 | M8 | 2 | 55 | M10 | 4 | 6 | |
| 2702 | ZSW-17.5/4 | 1 | 15 | 4 | 300 | 240 | 145 | 70 | M10 | 2 | 125 | 12 | 4 | 8 | |
| 2703 | ZSW-24/4 | 1 | 20 | 4 | 3 | 400 | 290 | 145 | 70 | M10 | 2 | 125 | 12 | 4 | 9 |
| 2704 | ZSW-24/8 | 1 | 20 | 8 | 6 | 400 | 350 | 140 | 76 | M12 | 2 | 180 | 14 | 4 | 12 |
| 2705 | ZSW-24/16 | 1 | 20 | 16 | 12 | 480 | 350 | 230 | 140 | M12 | 4 | 210 | 18 | 4 | 25 |
| 2706 | ZSW-24/30 | 1 | 20 | 30 | 20 | 500 | 400 | 230 | 140 | M12 | 4 | 225 | 18 | 4 | 28 |
| 2710 | ZSW-40.5/4-2 | 1 | 35 | 4 | 3 | 875 | 440 | 260 | 140 | M12 | 4 | 210 | 18 | 4 | 35 |
| 2711 | ZSW-40.5/6L-4 | 1 | 35 | 6 | 4.5 | 1256 | 560 | 260 | 140 | M12 | 4 | 225 | 18 | 4 | 43 |
| 2712 | ZSW-40.5/8-2 | 1 | 35 | 8 | 6 | 875 | 420 | 260 | 140 | M12 | 4 | 180 | 14 | 4 | 33 |
| 2713 | ZSW-40.5/12-4 | 1 | 35 | 12 | 9 | 1256 | 560 | 270 | 140 | M12 | 4 | 225 | 18 | 4 | 43 |
| 2720 | ZSW-72.5/8-3 | 1 | 66 | 8 | 6 | 1815 | 740 | 260 | 140 | M12 | 4 | 180 | 14 | 4 | 50 |
| 2721 | ZSW-72.5/8L-3 | 3 | 66 | 8 | 6 | 1815 | 760 | 260 | 140 | M12 | 4 | 140 | M12 | 4 | 51 |
| 2722 | ZSW-72.5/8.5-4 | 3 | 66 | 8 | 6.5 | 2248 | 770 | 260 | 140 | M12 | 4 | 140 | M12 | 4 | 52 |
