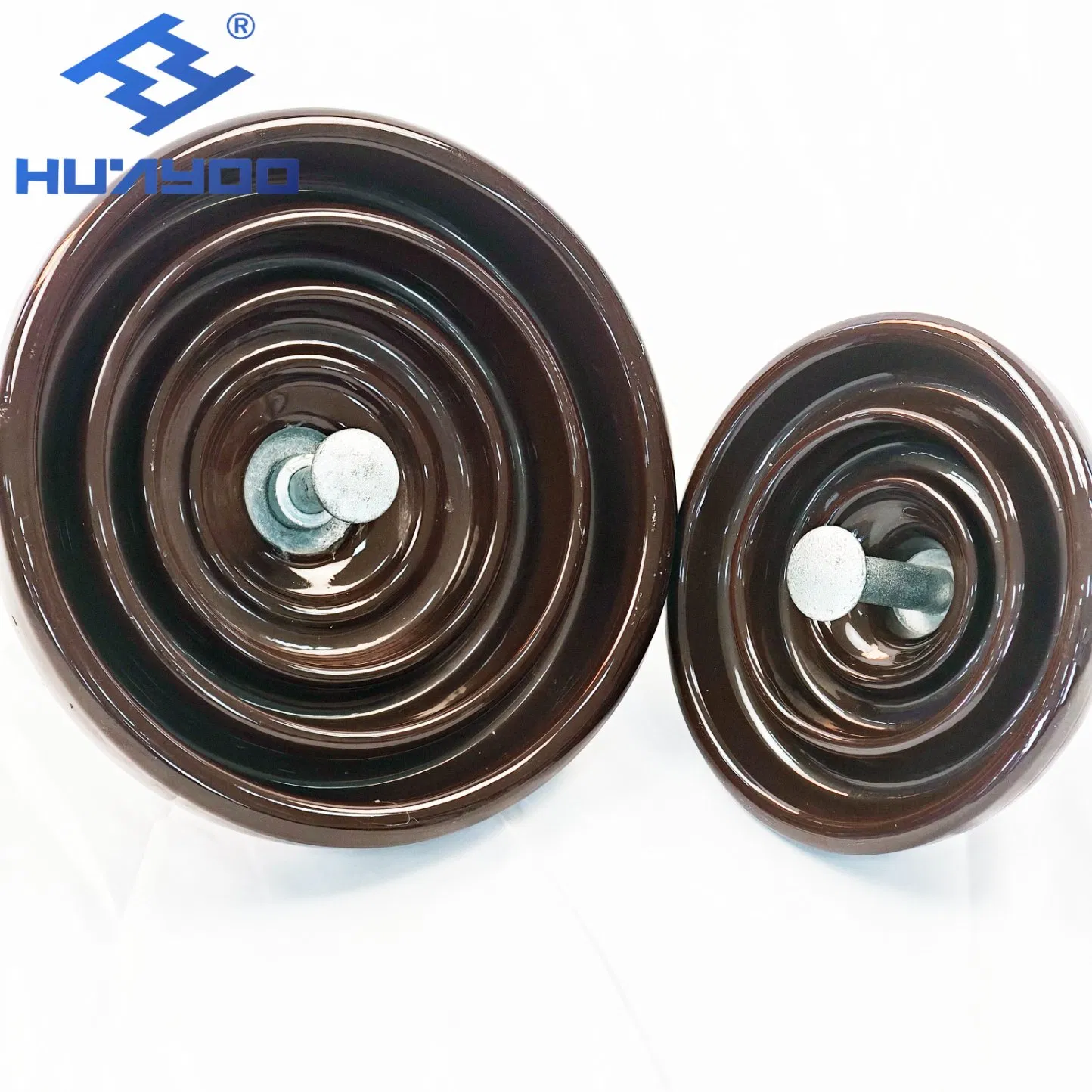

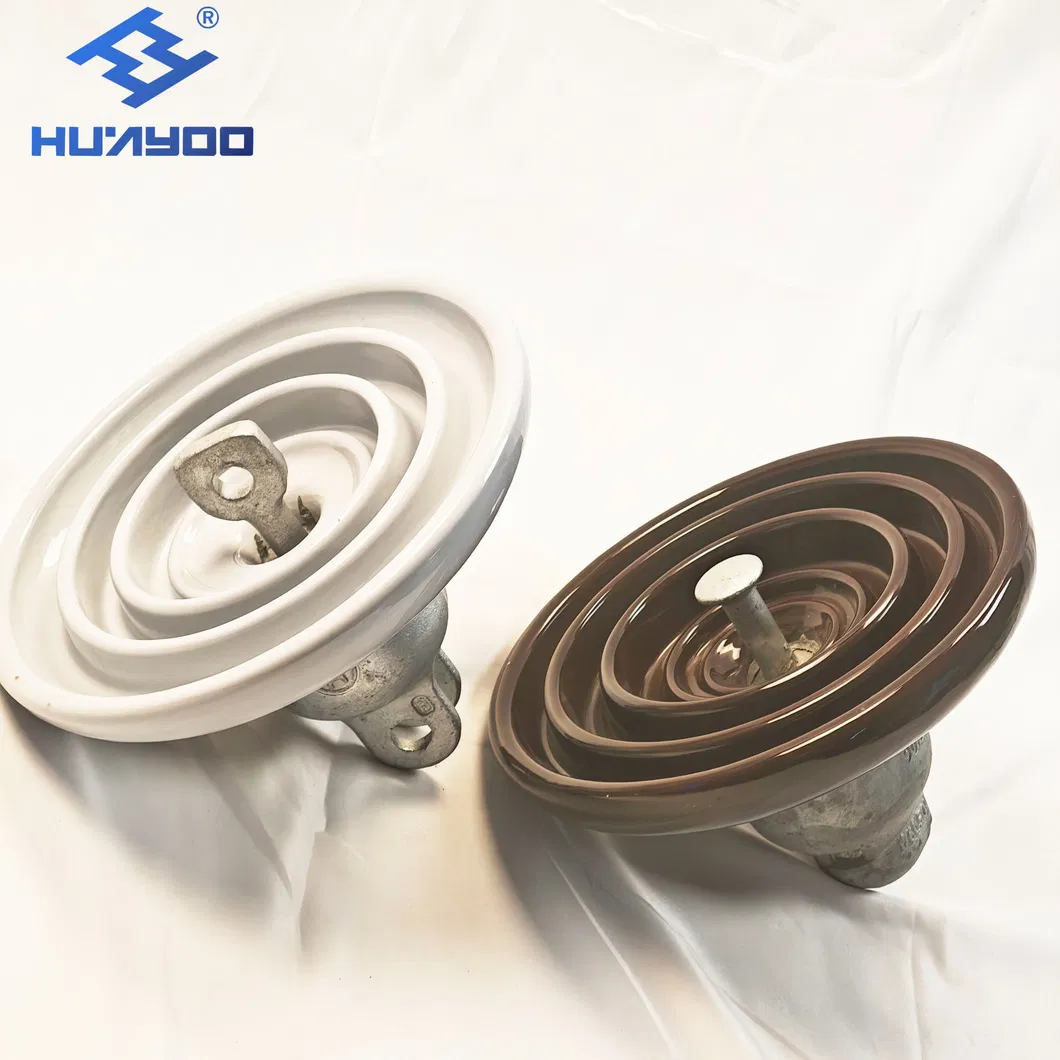

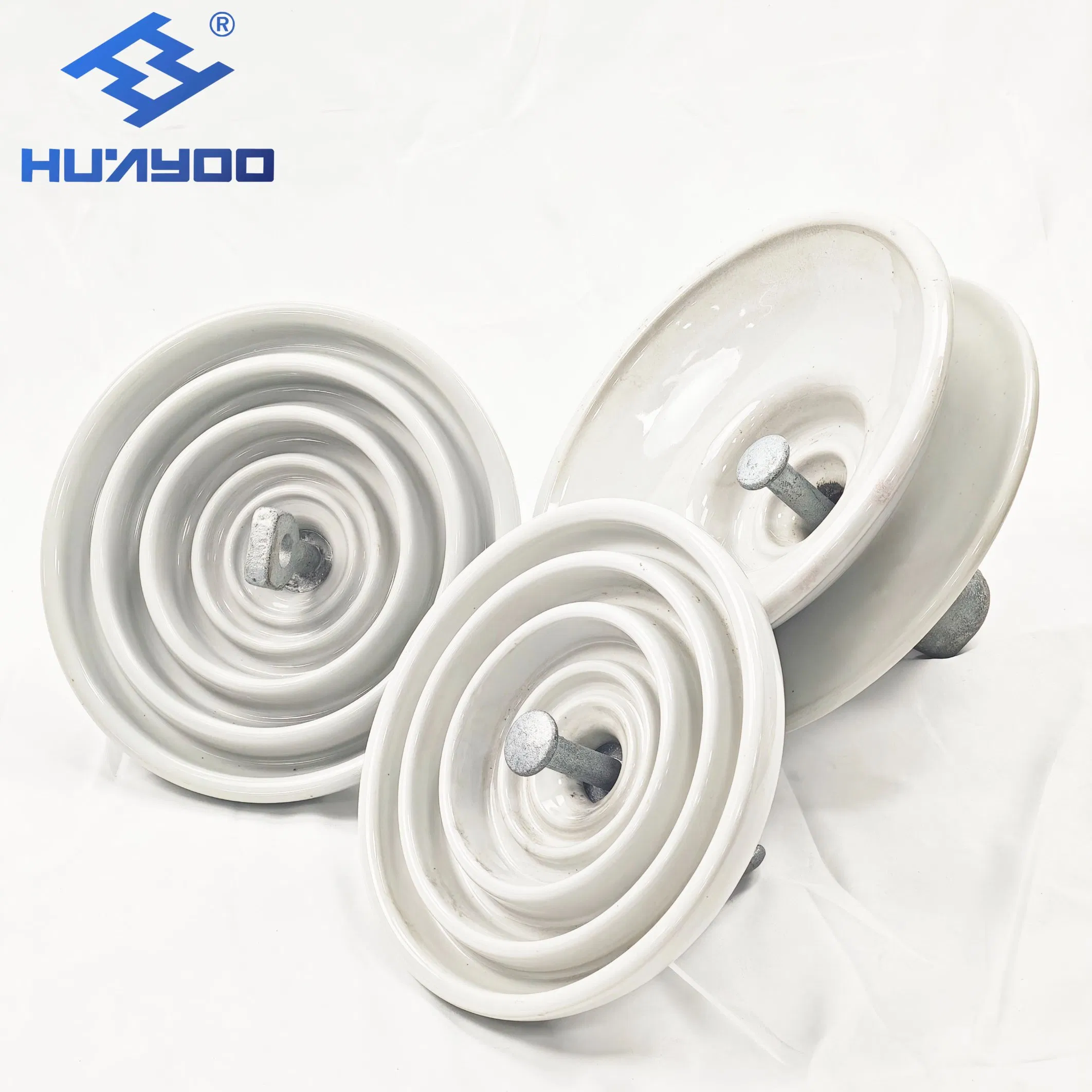

عازل قرص خزفي معلق لخطوط نقل الكهرباء 52-3 عازل معلق 69kv

1 / 5

عازل قرص خزفي معلق لخطوط نقل الكهرباء 52-3 عازل معلق 69kv

هل مازلت في حيرة من أمرك؟ احصل على عينات بقيمة $ !

نموذج للطلب

إرسال استفسار

وصف المنتج

ملخص
وصف المنتج
معلمات المنتج
ملف تعريف الشركة
الشهادات
المنتجات الأكثر مبيعاً
التغليف والشحن
زيارة العملاء

ملخص المعلومات الأساسية

نموذج رقم: HY 52-3

الهيكل: عازل تعليق

النوع: عازل من النوع A

الاستخدام: نقل طاقة الجهد العالي

طريقة الاتصال: نوع الحوض الصغير

سعة التحمل: 70 كيلو نيوتن

الشهادة: ISO9001, IEC

اللون: الأبيض

الوزن الصافي: 4.7 كجم

جهد تحمل الجاف: 70 كيلو فولت

جهد تحمل الرطب: 40 كيلو فولت

جهد دفع الرعد: 100 كيلو فولت

فولطية ثقب التردد: 110 كيلو فولت

مسافة الزحف: 320 مم

الأصل: الصين

رمز النظام المنسق: 8546209090

وصف المنتج

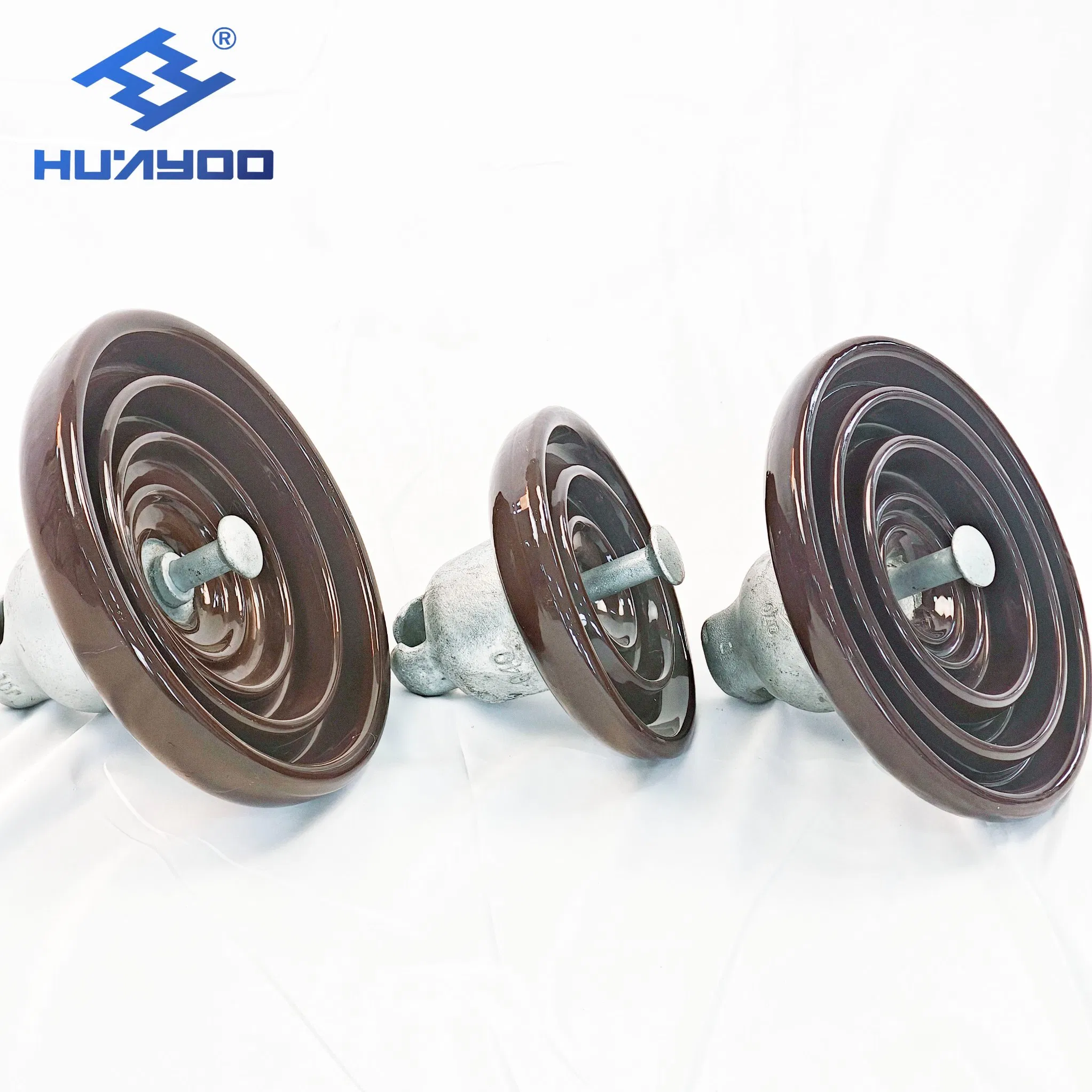

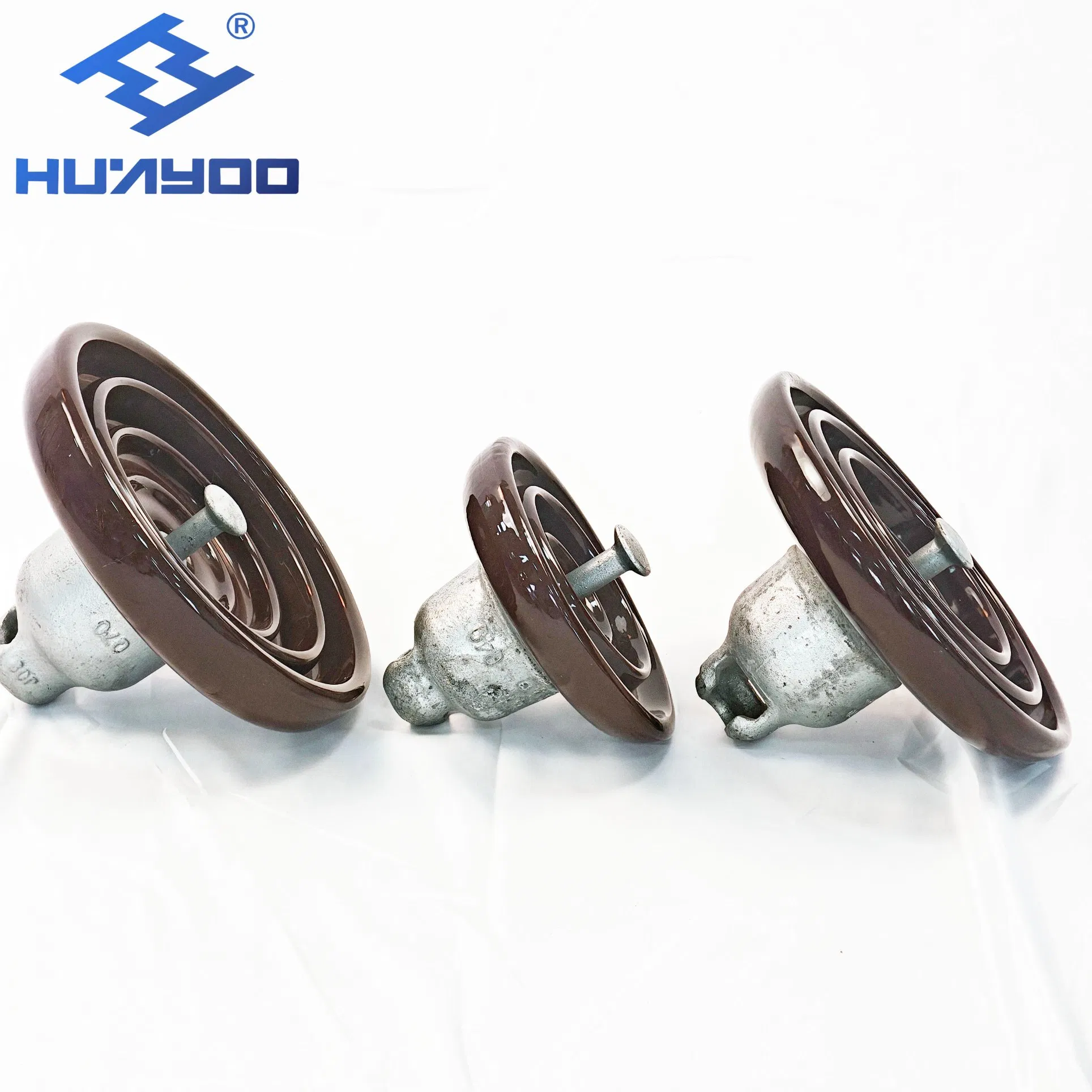

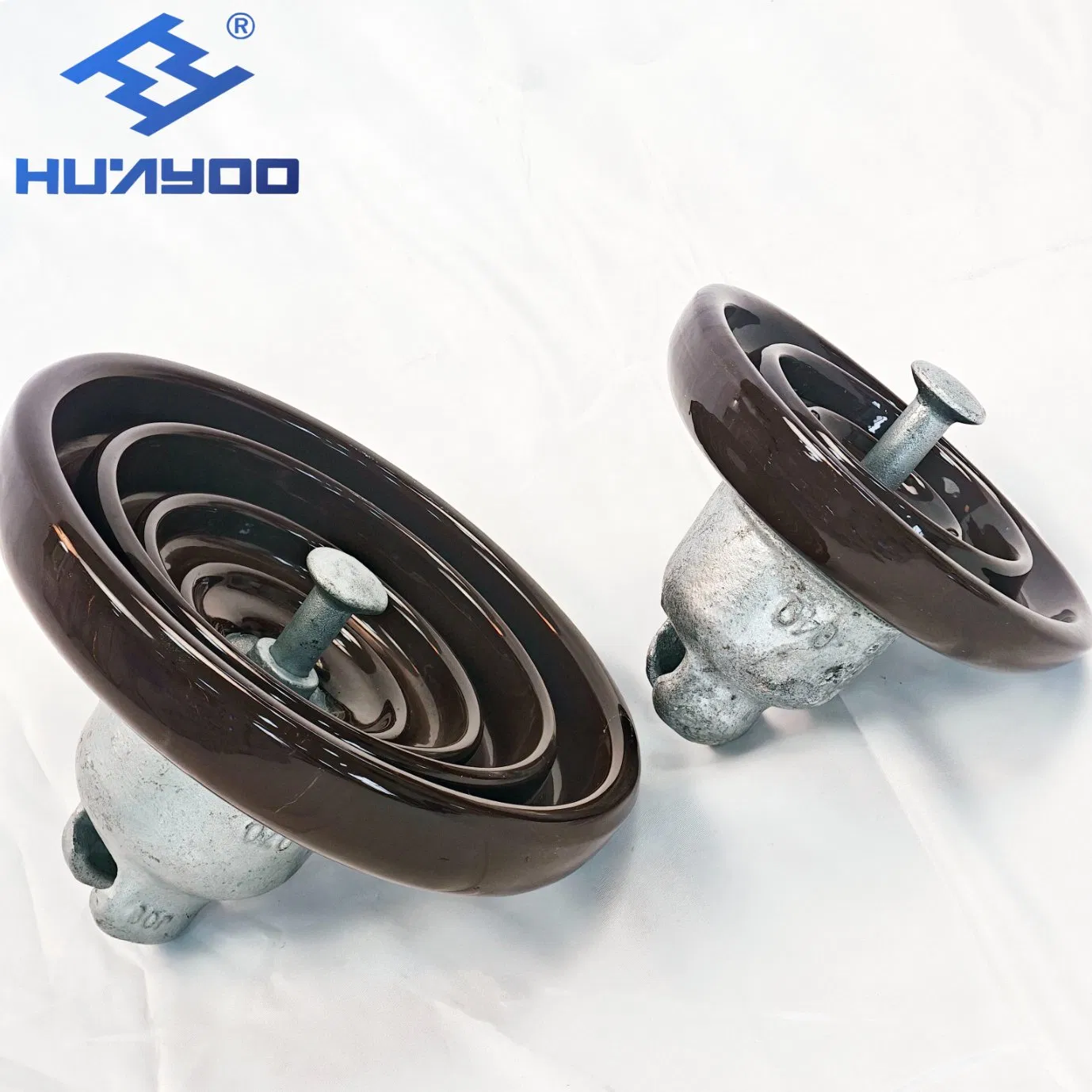

وحدة عزل تعليق أقراص البورسلين ANSI 52-3 لخطوط ناقل الحركة الكهربائي كبريتات التعليق 69kv

يعتبر كبريتات تعليق الأقراص الخزفية ANSI 52-3 منتجًا عاديًا من النوع الأمريكي من مادة التعليق المصنوعة وفقًا لمعايير الصناعة ANSI C29.2. تم تحسين عازل ANSI 52-3 هذا بشكل خاص لخطوط الإرسال الكهربائية العلوية المتوسطة بجهد يبلغ 69 كيلو فولت، والذي يعمل كأحد أكثر طرازات العازل الأساسية استخدامًا في أنظمة شبكة الطاقة القياسية في أمريكا الشمالية.

يتكامل عوازل البورسلين الذي يتم إطلاقه بدرجة حرارة عالية من خلال استخدام الفولاذ البورسلين الكهربائي والثدييات المعدنية المغلفنة ذات الانخفاض الساخن، مع خصائص العزل الكهربائي الثابتة وخاصية العزل الكهربائي ثنائي العزل عالية القوة وفقًا لمعايير ANSI 52-3. مع بنية التوصيل القياسية الكروية والمقبس والأبعاد الكلية القياسية، يمكن تجميع عواقيد التعليق القرصني ANSI 52-3 بحرية في سلاسل التعليق وأوتار الشد، بما يتوافق بشكل مثالي مع أجهزة الخطوط القياسية ANSI وأنظمة تثبيت البرج.

معلمات المنتج

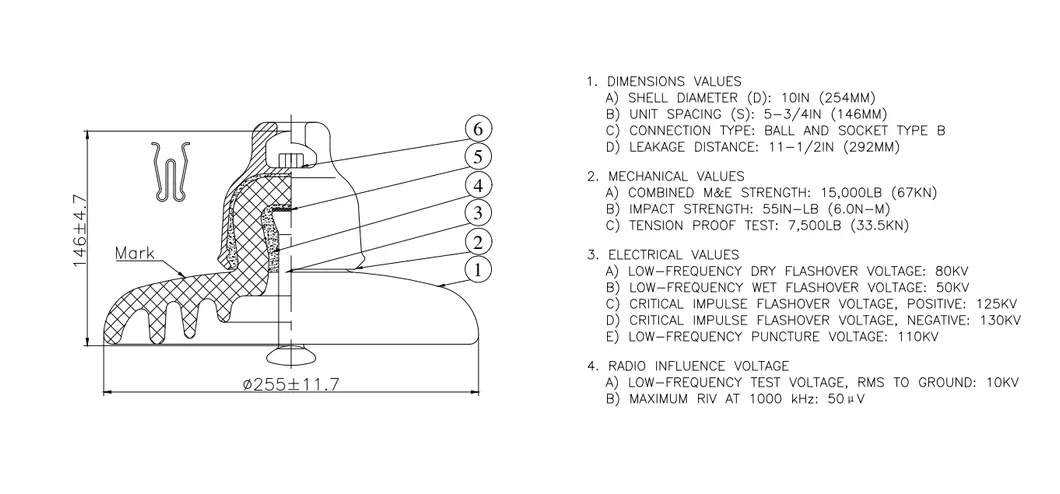

ورقة بيانات فنية بعزل ANSI 52-3:

عازلات البورسلين بنظام التعليق من نوع الكرة والمقبس (ANSI الفئة)
فئة ANSI		52-3	52-5	52-8	52-11
الأبعاد
القطر (D)	مم	254	254	254	280
التباعد (أفقي)	مم	146	146	146	155
مسافة تسرب الكهرباء	مم	320	320	320	380
مسافة قوس التجفيف	مم	197	197	197	216
القيم الميكانيكية
قوة عمليات الاندماج والشراء	كيلونيوتن	67	111	178	222
قوة الصدمة	ملاحظة	6.2	10	11.3	11.3
حمل اختبار مقاومة روتيني	كيلونيوتن	33.3	55.5	89	111
أقصى حمل عمل	كيلونيوتن	33.3	55.5	89	111
القيم الكهربائية
فولتية وامضة جافة منخفضة التردد	كيلو فولت	80	80	80	80
فولطية منخفضة التردد مبذرة	كيلو فولت	50	50	50	50
فولطية زيادة نبضية حرجة، إيجابية	كيلو فولت	125	125	125	125
فولطية الثقب ذات التردد المنخفض	كيلو فولت	110	110	110	110

ملف تعريف الشركة

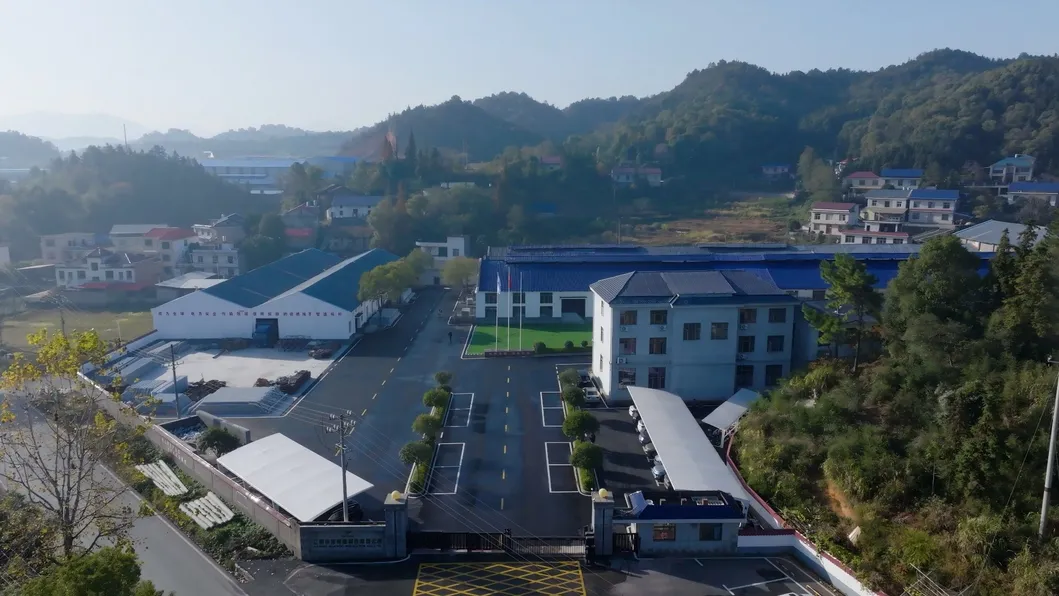

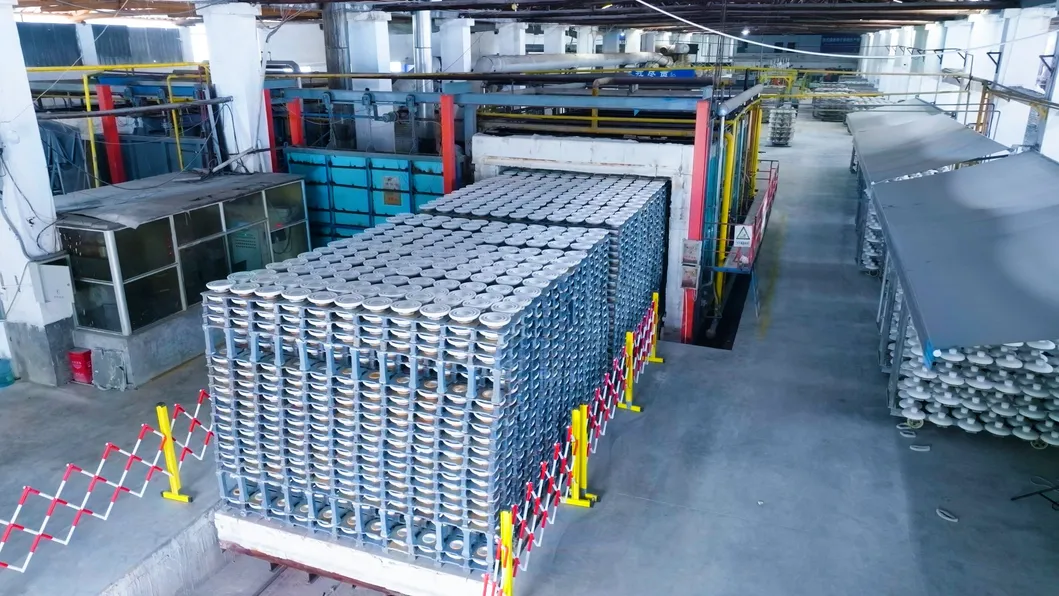

نحن شركة مصنعة متخصصة في المواد العازلة الخزفية لنقل الطاقة عالية الجهد ومنخفضة الجهد، وكذلك تلك الخاصة بمحطات الطاقة. تأسست الشركة في 9 نوفمبر 2007. وبرأس مال مسجل يبلغ 358 مليون رنمينبي، وتغطي مساحة إجمالية واسعة تتضمن مباني مصانع إنتاجية مجهزة بالكامل.

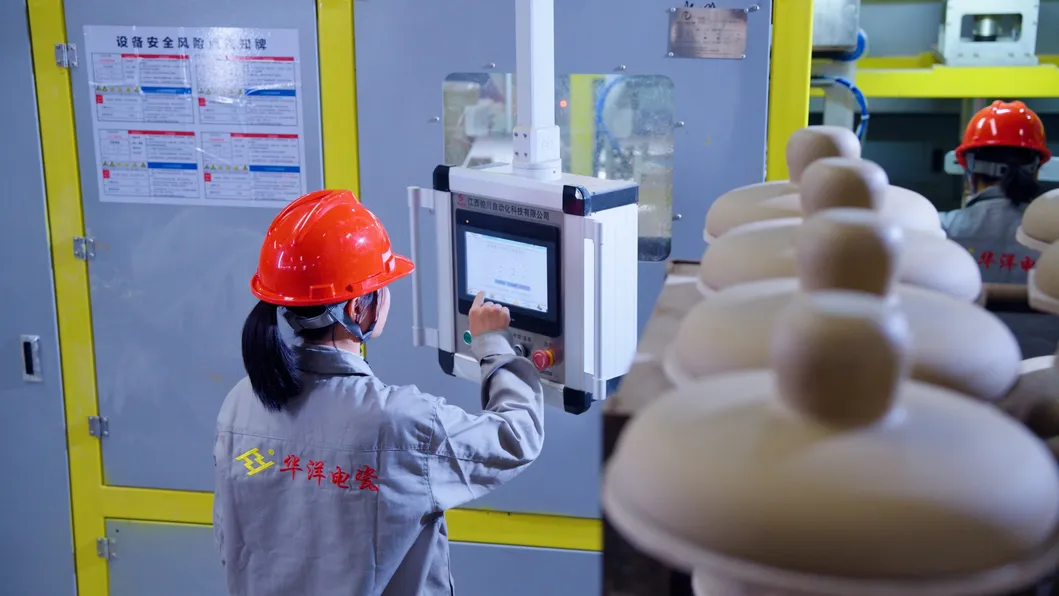

وفي الوقت الحالي، توظف الشركة الكفاءات والكوادر الفنية المتخصصة. ومنذ عام 2017، نفذت الشركة تحسينات تكنولوجية واسعة النطاق ومبادرات توظيف المواهب. وبعد هذه الترقيات، بلغت معدات الإنتاج الرئيسية القائمة، ومعدات الاختبار، ومعدات الفحص، وتكنولوجيات مراقبة العمليات مستويات متقدمة نسبيا في الصناعة.

وفي حين قامت الشركة بترقية مرافق الأجهزة، فإنها أعطت الأولوية أيضاً لتعيين المهنيين المتخصصين وإدخال هذه الأدوات. بالإضافة إلى ذلك، يتم تخصيص جزء من إجمالي إيرادات المبيعات السنوية كأموال خاصة للبحث والتطوير في مجال التكنولوجيا. وتتمتع الشركة بقوة تقنية قوية، وتكنولوجيا إنتاج من الدرجة الأولى.

منتجاتنا الرئيسية هي 300 كيلو فولت وتحت المواد العازلة البورسلين، بما في ذلك عازل تعليق الأقراص، نوع المسمار، POST، قضيب الشد، نوع الشكال، وعازل نوع المكب. يمكن إنتاج جميع المنتجات وفحصها وفقًا للمعايير الدولية مثل GB وIEC وANSI وBS وDIN وAS وJIS، إلخ.

الشهادات

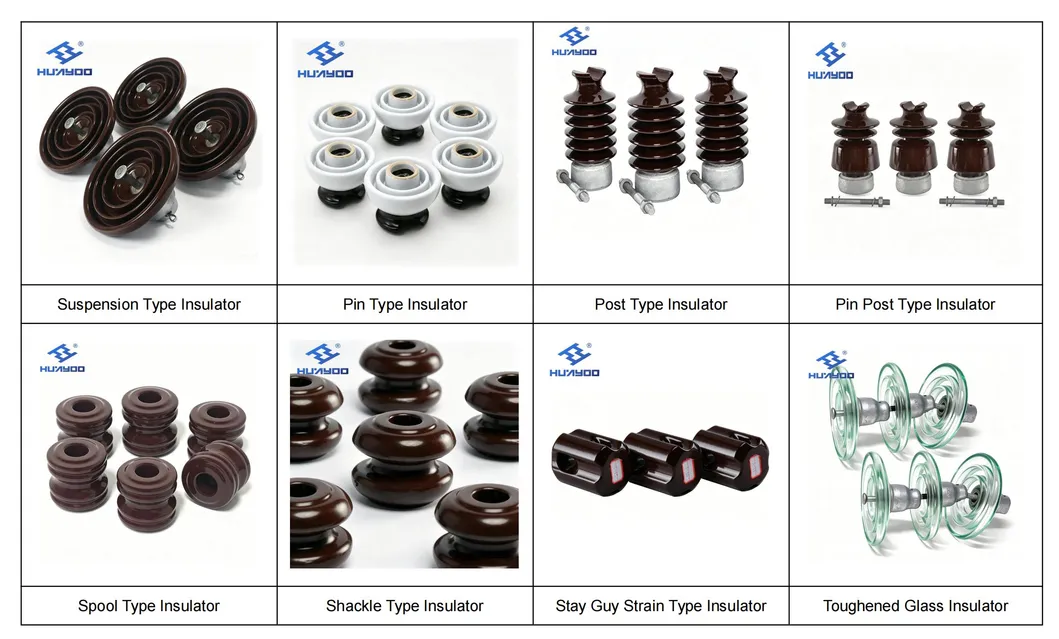

المنتجات الأكثر مبيعاً

التغليف والشحن

زيارة العملاء

الأسئلة الشائعة (FAQ)

ما هي استخدامات عازل التعليق الخزفي ANSI 52-3؟

يستخدم عازل ANSI 52-3 بشكل أساسي في خطوط نقل وتوزيع الطاقة الكهربائية العلوية ذات الجهد المتوسط والعالي (حتى 69 كيلو فولت) لتعليق ودعم الموصلات وتوفير العزل الكهربائي الكافي.

ما هي المواصفات الميكانيكية الرئيسية لعازل ANSI 52-3؟

يتميز هذا العازل بقوة تحميل ميكانيكية وكهربائية (M&E) تبلغ 67 كيلو نيوتن، مما يجعله قادراً على تحمل قوى الشد والضغط العالية لشبكات الطاقة.

هل تتوافق المنتجات مع المعايير الدولية؟

نعم، يتم تصنيع وفحص كافة المنتجات وفقاً للمعايير العالمية الرائدة مثل معايير اللجنة الكهرتقنية الدولية (IEC)، والمعايير الأمريكية (ANSI)، والمعايير البريطانية (BS) والألمانية (DIN).

ما هي طريقة التعبئة والتغليف المعتمدة لشحن العوازل؟

يتم تعبئة عوازل البورسلين بعناية فائقة في صناديق خشبية متينة ومؤمنة لضمان حمايتها من الكسر أو التلف أثناء عمليات النقل البحري والبري والشحن الطويل.

ما هي مسافة الزحف (Creepage Distance) لعازل ANSI 52-3؟

تبلغ مسافة الزحف لهذا الموديل 320 مم، وهي مصممة للحد من مخاطر حدوث وميض كهربائي (Flashover) في البيئات الملوثة أو الرطبة.
