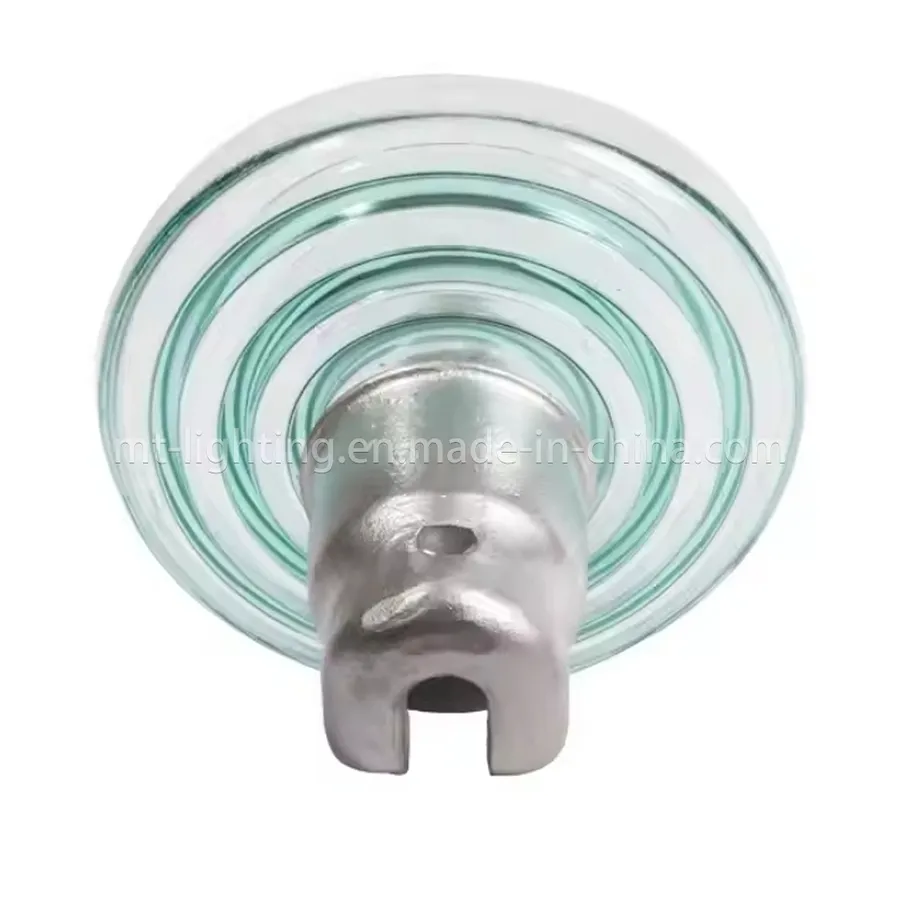

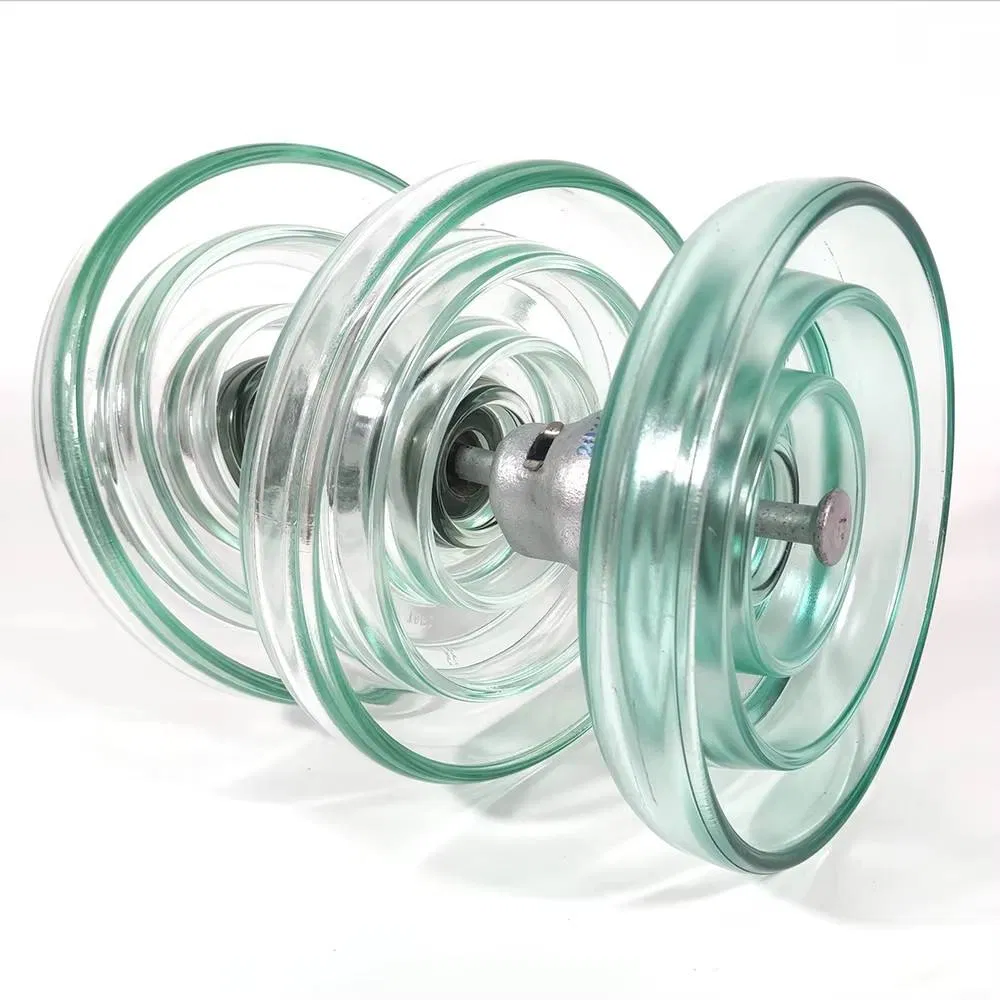

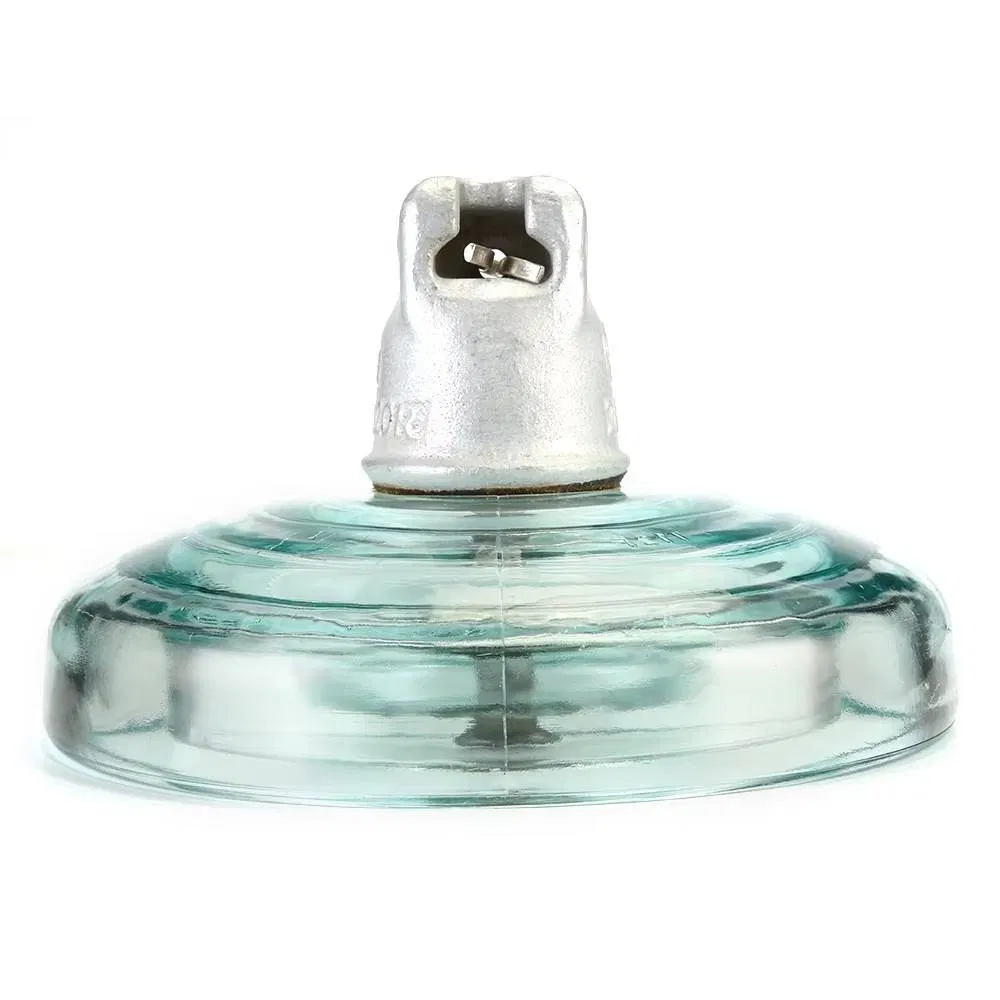

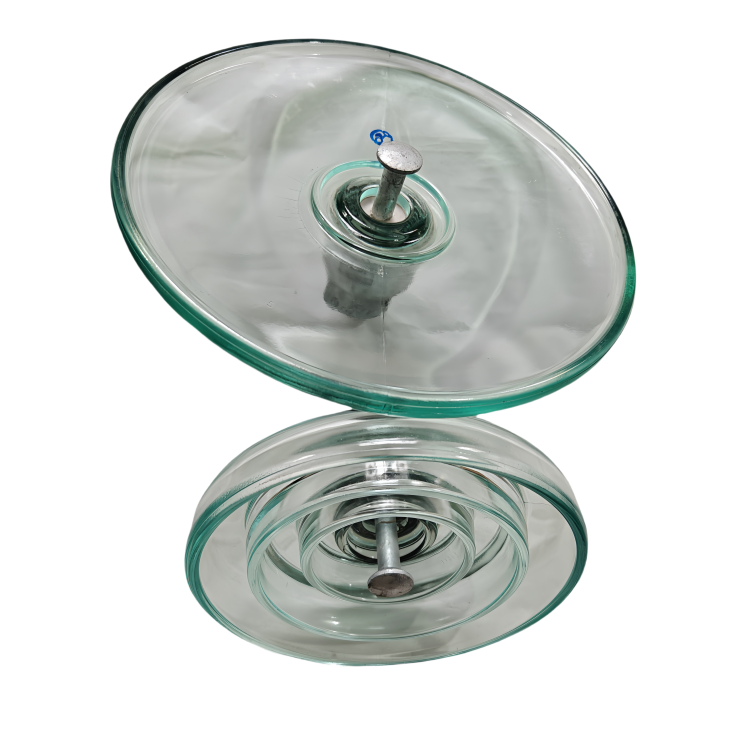

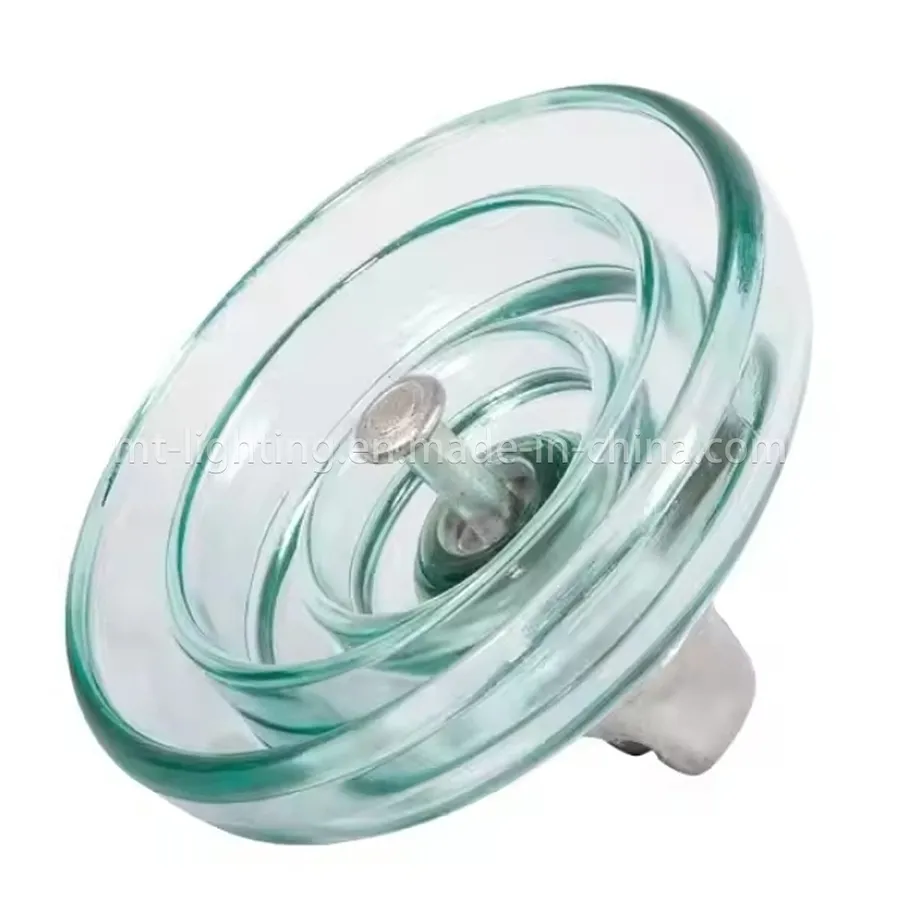

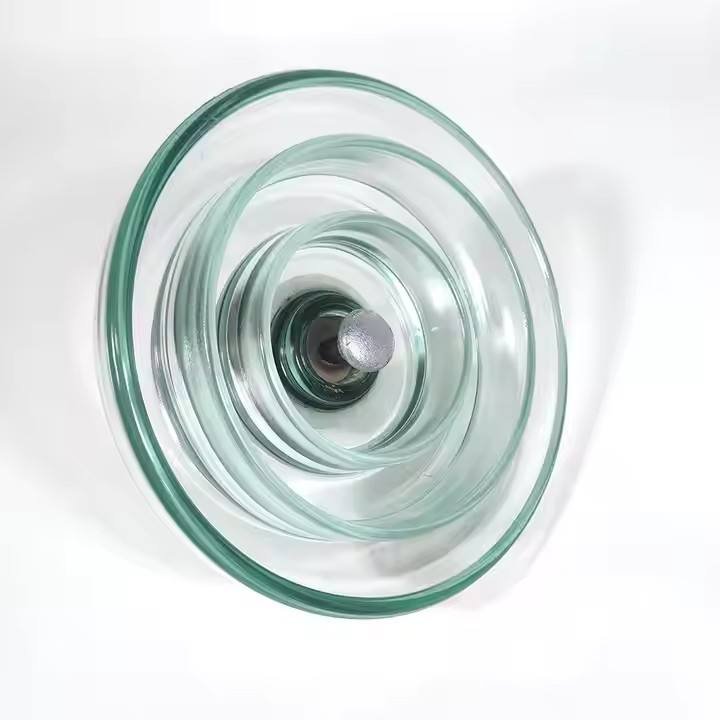

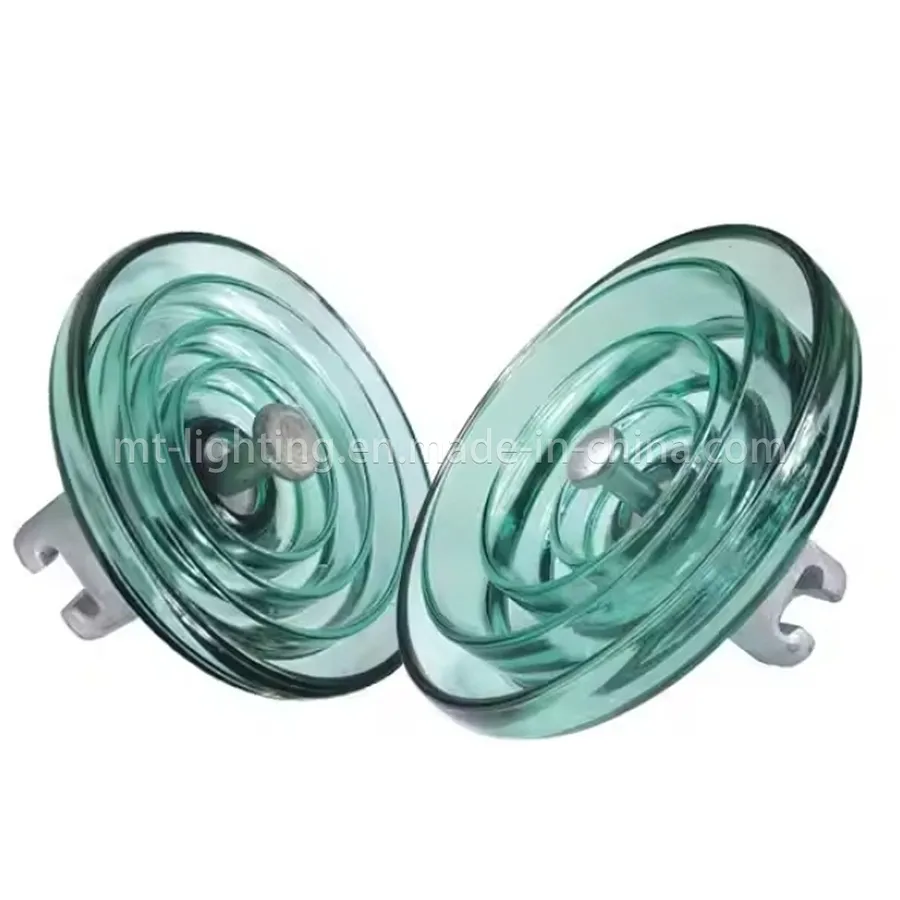

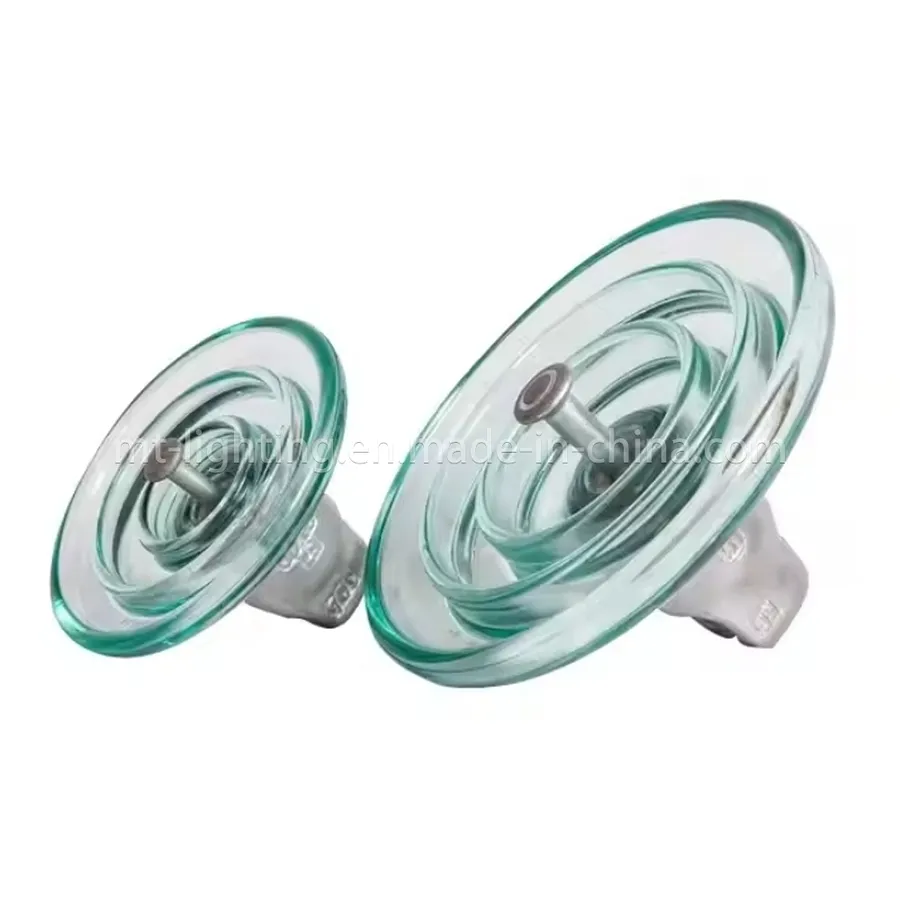

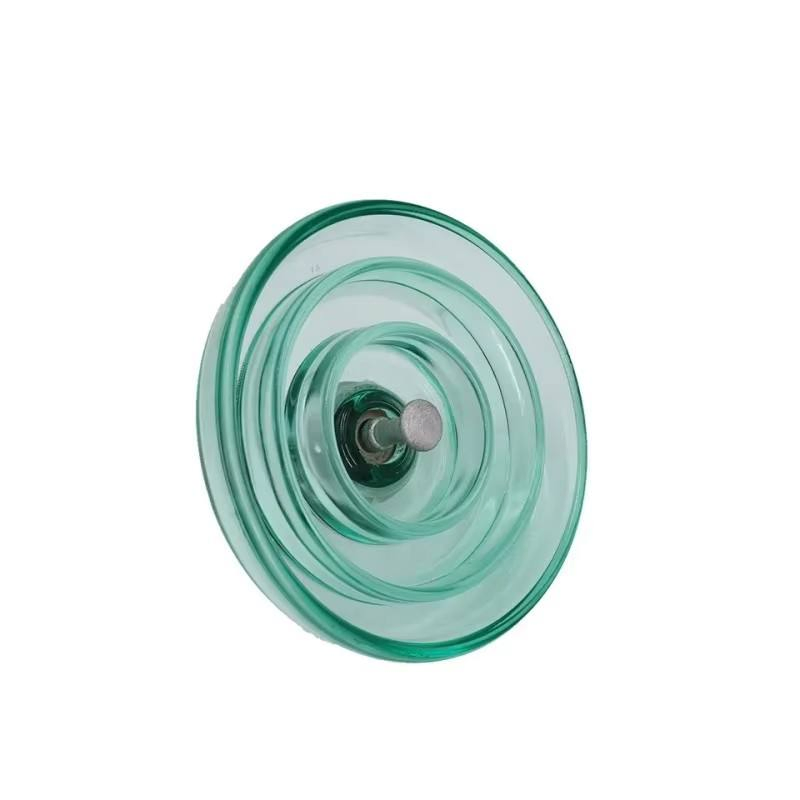

العازل هو مكون كهربائي من الطبقة العليا، وهو يوفر عزل يعتمد عليه ودعما ميكانيكيا لخطوط النقل والتوزيع.
يعمل هذا العازل، المصنوع من البورسلين القوي أو الزجاج أو البوليمر المركب، على عزل الموصلات الكهربائية عن الهياكل المؤرضة، ومنع التسرب والوميض حتى في البيئات الصعبة.
| المعلمات الفنية | |
|---|---|
| اسم المنتج | العازل |
| الكلمات الأساسية | كبريتات الزجاج |
| الجهد المقدر | 66KV |
| شهادة | ISO |
| مقبس في الحساء | 24 مم |
| قوة الشد | 300KN 40 |
| قياسي | EC60305 |
| المادة | زجاج مقوّى |
| مسافة تسرب الكهرباء | 485 مم |
| وحدات البيع | عنصر واحد |
| حجم حزمة واحدة | 110×30X30 سم |
| إجمالي الوزن الفردي | 6.440 كجم |
| طراز المنتج | U40B/110 | U70B/140 | U100B/140 | U120B/146 | U160B/170 | |
|---|---|---|---|---|---|---|
| الأبعاد، مم | d | 178 | 255 | 255 | 255 | 280 |
| h | 110 | 140 | 146 | 146 | 170 | |
| مسافة تسرب السوائل، مم | 185 | 320 | 320 | 320 | 400 | |
| مقبس في Souling، مم | 11 | 16 | 16 | 16 | 20 | |
| حمل الفشل الميكانيكي، كيلونيوتن | 40 | 70 | 100 | 120 | 160 | |
| الاختبار الميكانيكي الروتيني، كيلونيوتن | 20 | 35 | 50 | 60 | 80 | |
| تردد الطاقة الرطبة مستوى المقاومة، كيلو فولت | 25 | 40 | 40 | 40 | 45 | |
| دافع البرق الجاف مستوى المقاومة، كيلو فولت | 50 | 100 | 100 | 100 | 110 | |
| فولطية ثقب الدفع، P.U | 2.8 | 2.8 | 2.8 | 2.8 | 2.8 | |
| حجم ثقب التردد الكهربي | 90 | 130 | 130 | 130 | 130 | |
| فولتية تداخل الراديو، UV | 50 | 50 | 50 | 50 | 50 | |
| Corona Visual Test (اختبار كورونا البصري)، kV | 18/22 | 18/22 | 18/22 | 18/22 | 18/22 | |
| القوس الكهربائي لتردد الطاقة الجهد | 0.12 ثانية/20كا | 0.12 ثانية/20كا | 0.12 ثانية/20كا | 0.12 ثانية/20كا | 0.12 ثانية/20كا | |
