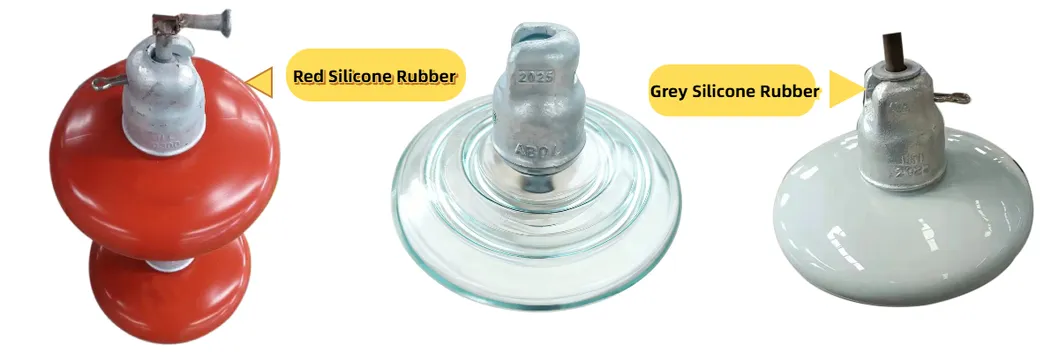

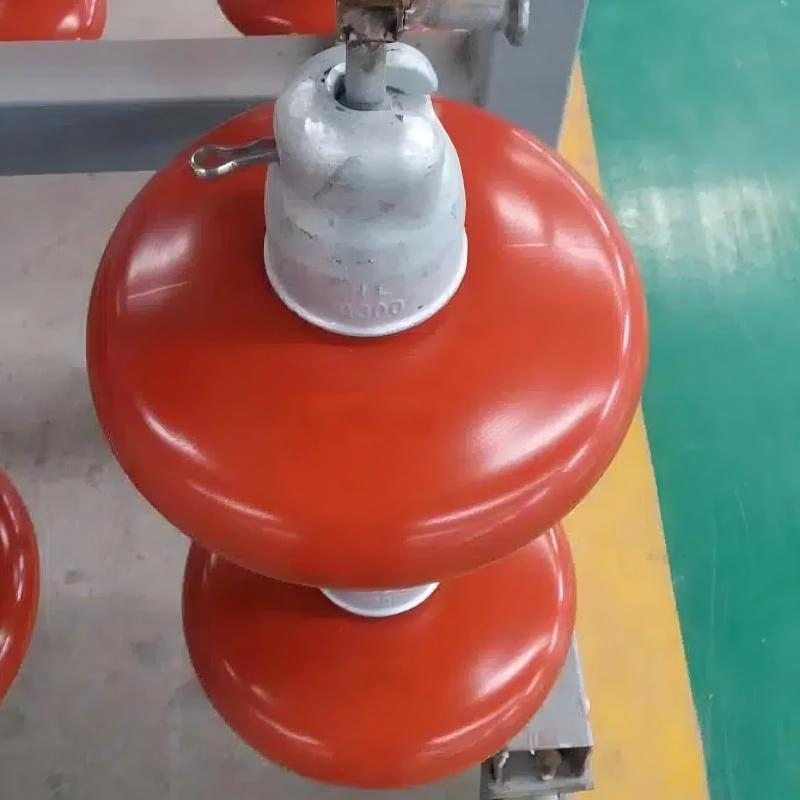

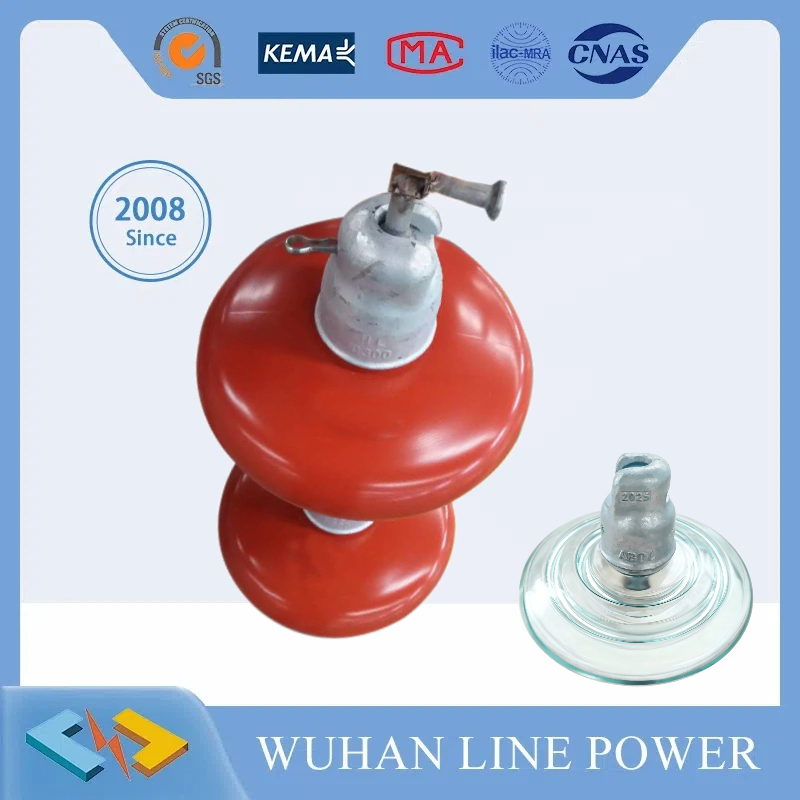

عازل زجاجي مطلي بالسليكون RTV لخطوط الطاقة (U70 U120 U160)

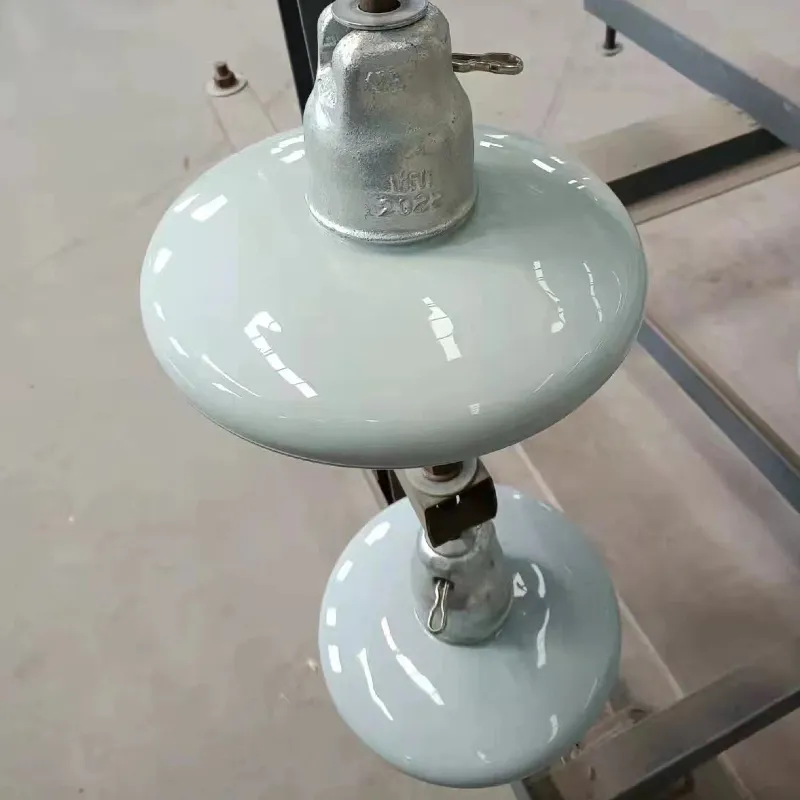

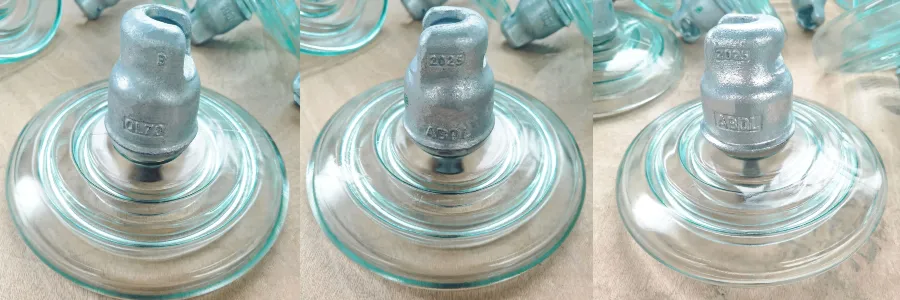

تم بناء كل وحدة من أقراص السيراميك أو الزجاج مع غطاء معدني وسدادة بمسمار ملصقة بالجانبين المتقابلين. لجعل الوحدات المعيبة واضحة، تم تصميم الوحدات الزجاجية بحيث يتسبب الجهد الزائد في حدوث قوس ثقب عبر الزجاج بدلاً من الوميض.
تتم معالجة الزجاج بالحرارة بحيث يتطاير، مما يجعل الوحدة التالفة مرئية بوضوح. ومع ذلك، فإن القوة الميكانيكية للوحدة لم تتغير، لذا فإن سلسلة العازل تبقى متماسكة وسليمة تماماً لضمان سلامة الخط.

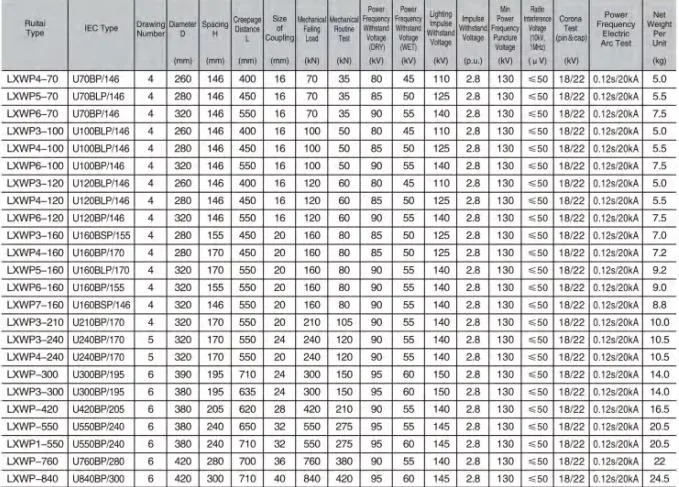

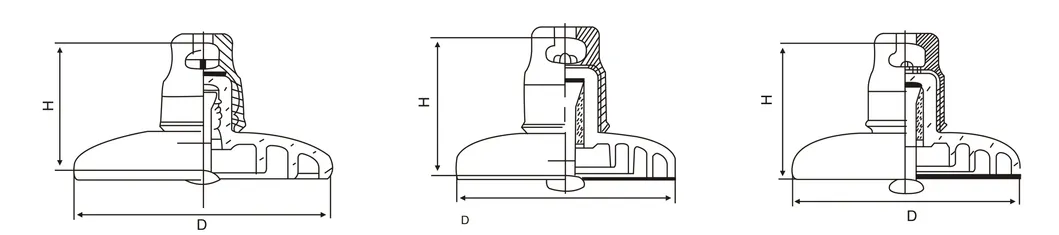

| النوع | القطر (مم) | الارتفاع (مم) | مسافة تسرب الكهرباء (مم) | SML (KN) | اختبار ميكانيكي روتيني (KN) | وصلة المقبس (مم) | جهد تردد الطاقة الرطبة (كيلو فولت) |
|---|---|---|---|---|---|---|---|
| 260 | 146 | 400 | 120 | 60 | 16 | 45 | |
| U120B | جهد مقاومة دافع البرق الجاف (كيلو فولت) | فولطية ثقب الدفع (P.U) | فولتية ثقب تردد الطاقة (كيلو فولت) | فولتية تأثير الراديو (ميكرو فولت) | اختبار كورونا البصري (كيلو فولت) | فولطية القوس الكهربائي (Ka) | الوزن الصافي لكل وحدة (كجم) |
| 80 | 2.8 | 130 | 50 | 18/22 | 0.12 ثانية / 20 كيلو أمبير | 5.0 |
