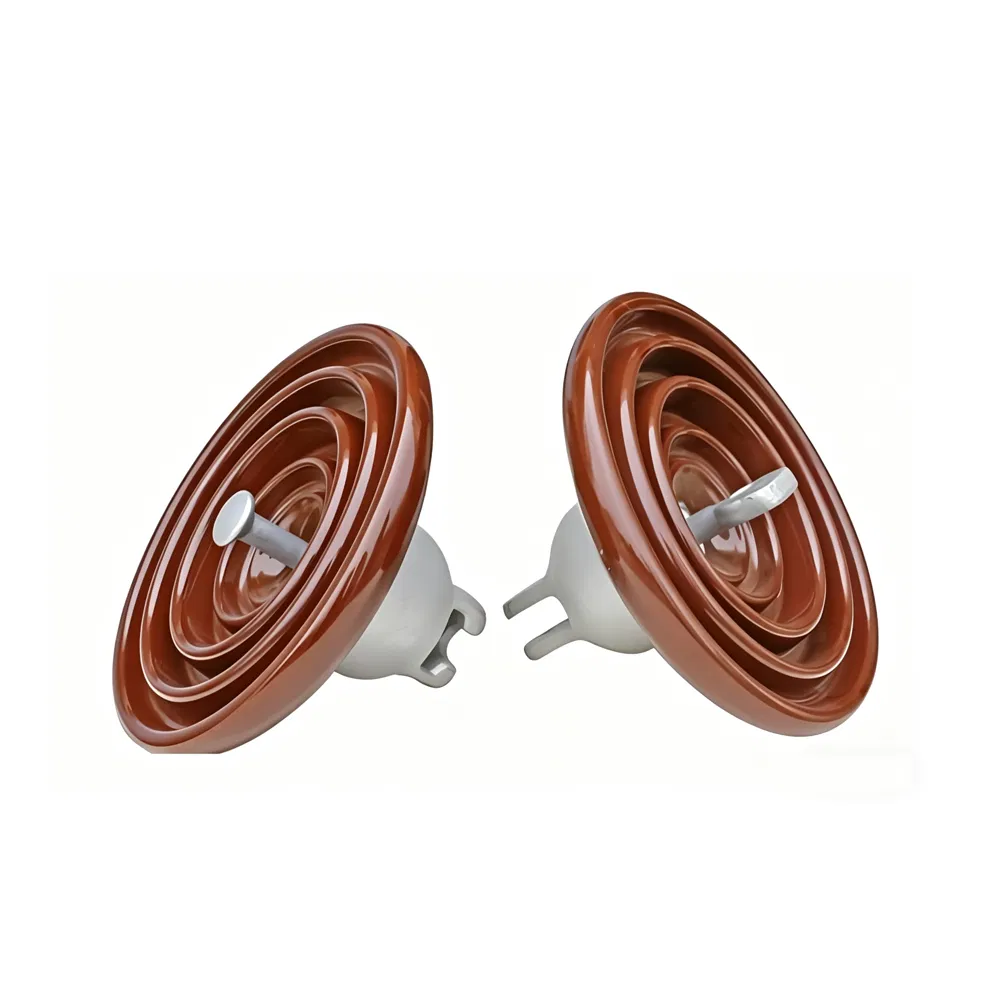

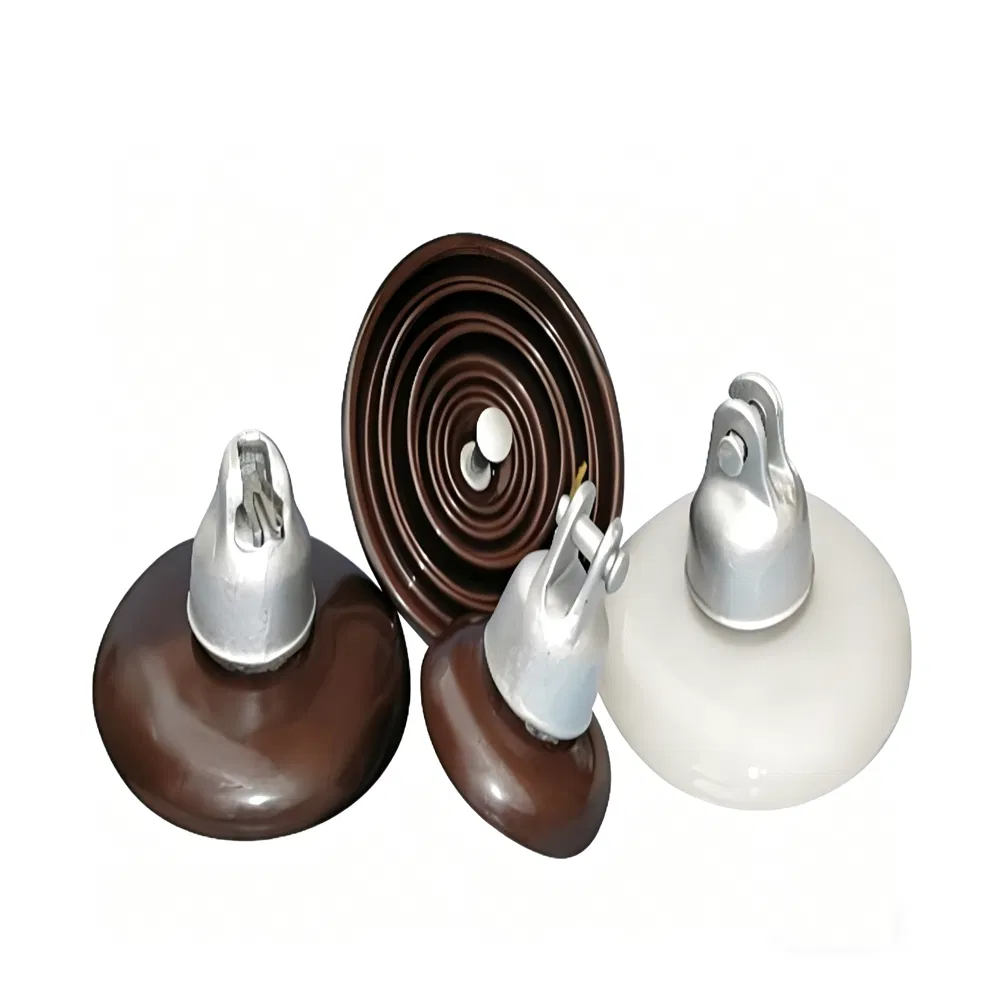

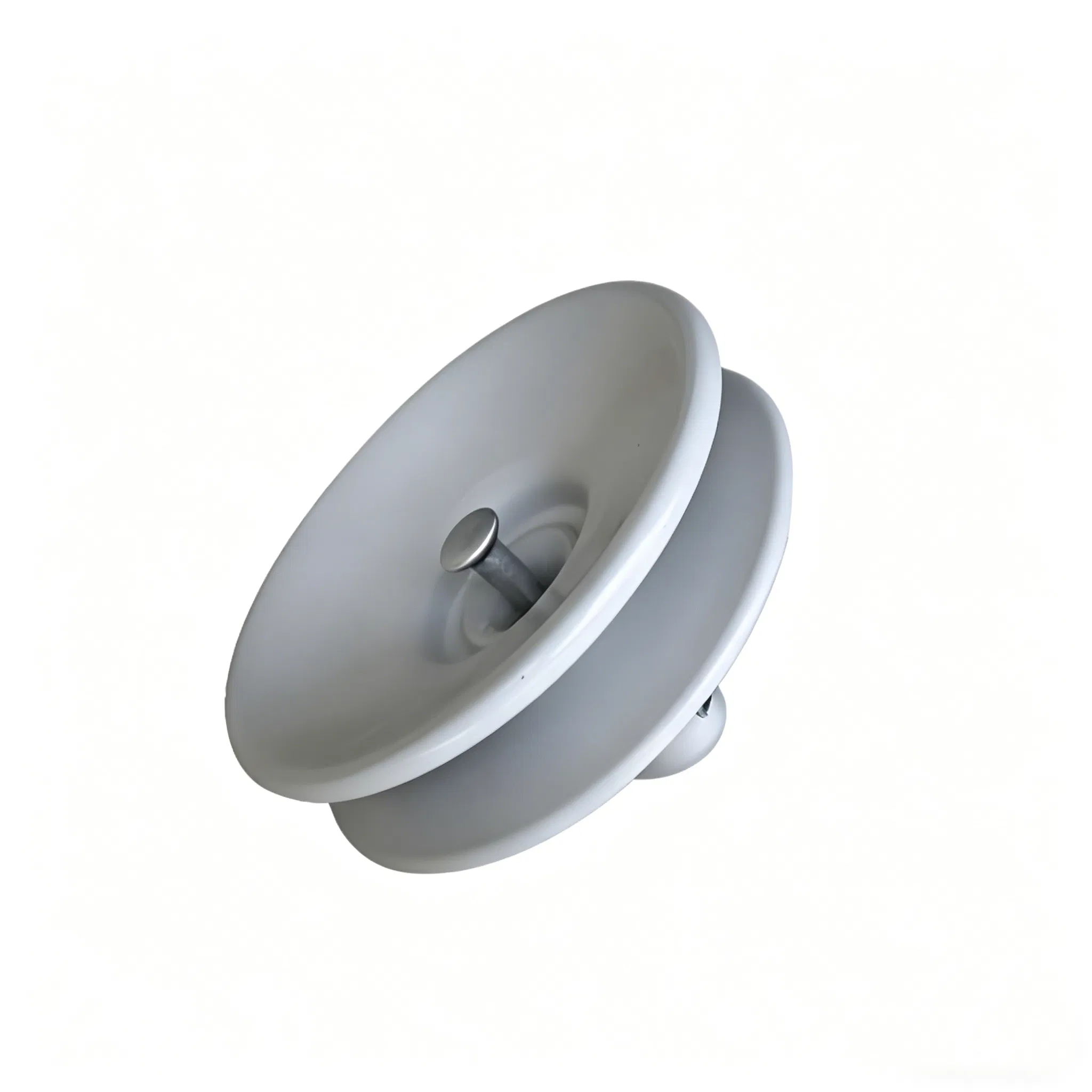

عازل كهربائي منخفض الجهد سيراميك 11kv عازل كهربائي بورسلين

1 / 5

عازل كهربائي منخفض الجهد سيراميك 11kv عازل كهربائي بورسلين

هل مازلت في حيرة من أمرك؟ احصل على عينات بقيمة $ !

نموذج للطلب

إرسال استفسار

وصف المنتج

ملخص
عسايب تعليق قرصية البورسلين
كبريتات من نوع مسمار البورسلين
مادة كبريتيدية لسترين بوست
مادة كبريتات البورسلين
كبريتور مكب البورسلين

المعلومات الأساسية

نموذج رقم.

Porcelain Insulator

هيكل

التعليق عازل

نوع

B نوع العازل

استعمال

عالية الجهد نقل الطاقة, العزل, التركيبات الكهربائية

طريقة الاتصال

الحوض الصغير نوع

حجم قدرة تحمل

70 كيلو نيوتن

شهادة

CCC, CE, ISO9001 / نعمل بموجب معايير الجودة ISO9001

اللون

الأبيض

حزمة النقل

كرتونة

الأصل

الصين

رمز النظام المنسق

8546209090

القدرة الإنتاجية

5000 / شهر

مواصفات المنتج

📢 استكشف كبريتات البورسلين لخط ناقل الحركة المعلق

توفر المواد العازلة الخزفية التي نوكل منها، المصنوعة من البورسلين عالي النقاء مع ميزة إطلاق متقدمة، عزلاً رائعًا وقوة ميكانيكية. يضمن السطح الأملس المصقول التنظيف الذاتي ومكافحة التلوث، مما يمنع تراكم الغبار والرطوبة. فهي تفي بمعايير IEC وANSI، تقاوم الجهد العالي والتآكل ودرجات الحرارة القاسية، مما يضمن الحصول على طاقة موثوق بها في الظروف القاسية.

إن العوازل التي نقدمها مثالية لخطوط الطاقة العلوية، والمحطات الفرعية، وشبكات الطاقة، فهي توفر أنواعًا ومواصفاَ متنوعة. وبفضل العزل الفائق وسعة محمل الحمل، فإنها تضمن التشغيل الآمن للمشاريع منخفضة الجهد وعالية الجهد. تقلل المواد الخزفية المتينة من تكاليف الصيانة وتبسط عملية التركيب، الأمر الذي يعزز الكفاءة.

وكجهة تصنيع عليا، نضمن مراقبة الجودة الصارمة من المواد الخام إلى الاختبارات النهائية. وتتفوق المواد العازلة التي نقدمها على معايير الصناعة من خلال اختبارات صارمة، الأمر الذي يوفر موثوقية عالية وفعالية في التكاليف. ومن المعترف به عالمياً أنها مصدرة على نطاق واسع وتشكل أهمية حاسمة بالنسبة لنقل الطاقة بشكل آمن.

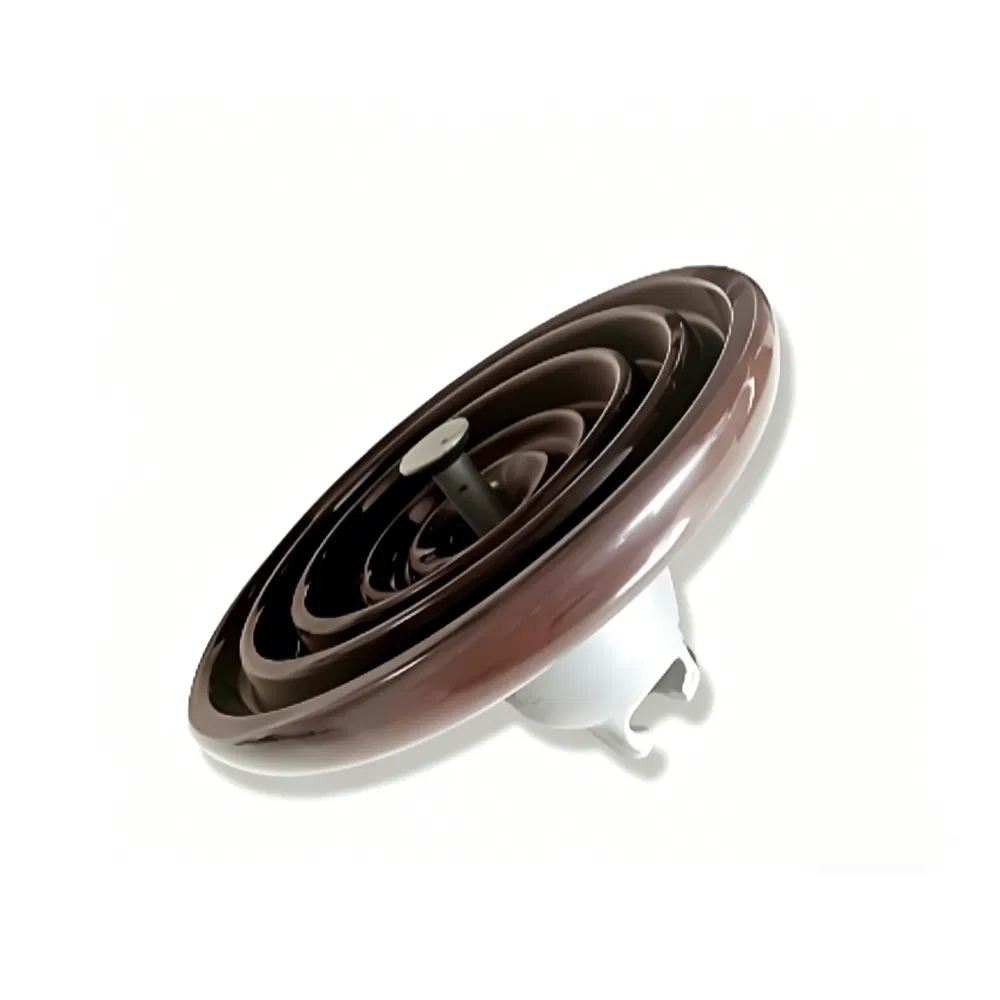

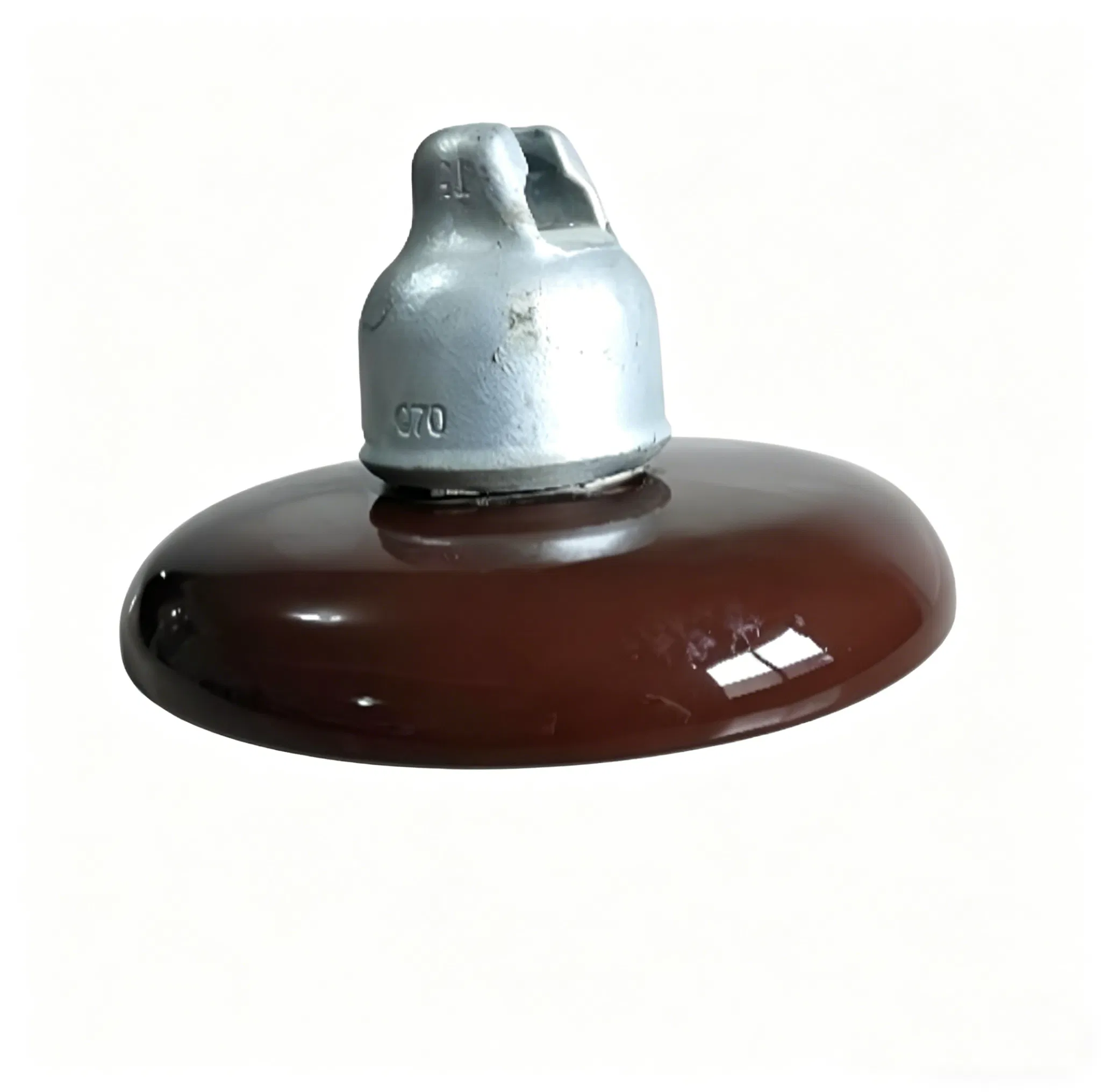

عسايب تعليق قرصية البورسلين

ANSI 52-1 ؛ 52-2 ؛ 52-3 ؛ 52-4 ؛ 52-5 ؛ 52-6 ؛ 52-8 ؛ 52-9 ؛ 52-10

كبريتات من نوع مسمار البورسلين

ANSI 55-1 إلى 7؛ 56-1 إلى 6؛ P5-Y؛ P6-Y؛ P11-Y؛ P15-Y؛ ص 22-Y ؛ ص 33-Y

مادة كبريتيدية لسترين بوست

ANSI 57-1 ؛ 57-2 ؛ 57-3 ؛ 57-4 ؛ 57-5

مادة كبريتات البورسلين

ANSI 54-1 ؛ 54-2 ؛ 54-3 ؛ 54-4 ؛ كما في GY1 ؛ GY2 ؛ GY3 ؛ GY4

كبريتور مكب البورسلين

ANSI 53-1 ؛ 53-2 ؛ 53-3 ؛ 53-4 ؛ 52-5 ؛ R-1 ؛ R-2 ؛ R-6 ؛ R-8

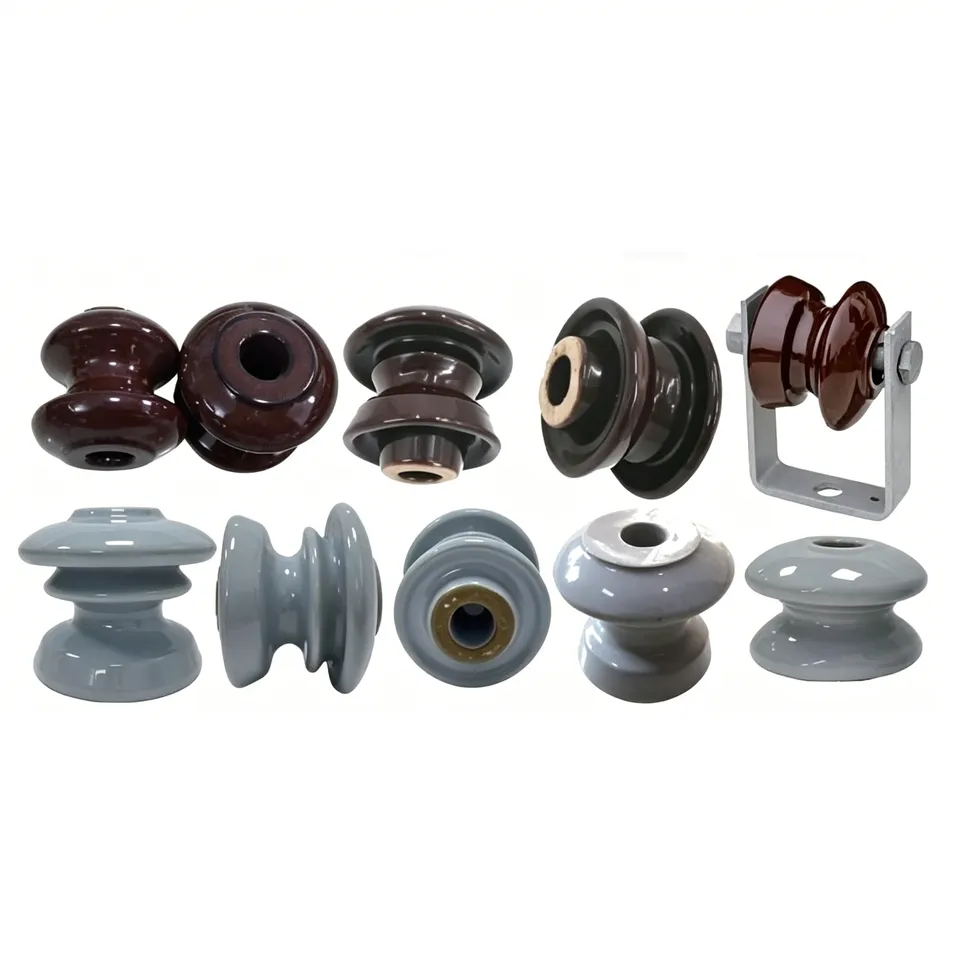

مادة البورسلين الشكل

ANSI ED-2؛ ED-2B؛ ED-3؛ 1617؛ 1618

⚠ هذه معلمات جزئية. بالنسبة إلى الطرازات الأخرى، اتصل بنا للتخصيص.

جدول المعلمات الفنية

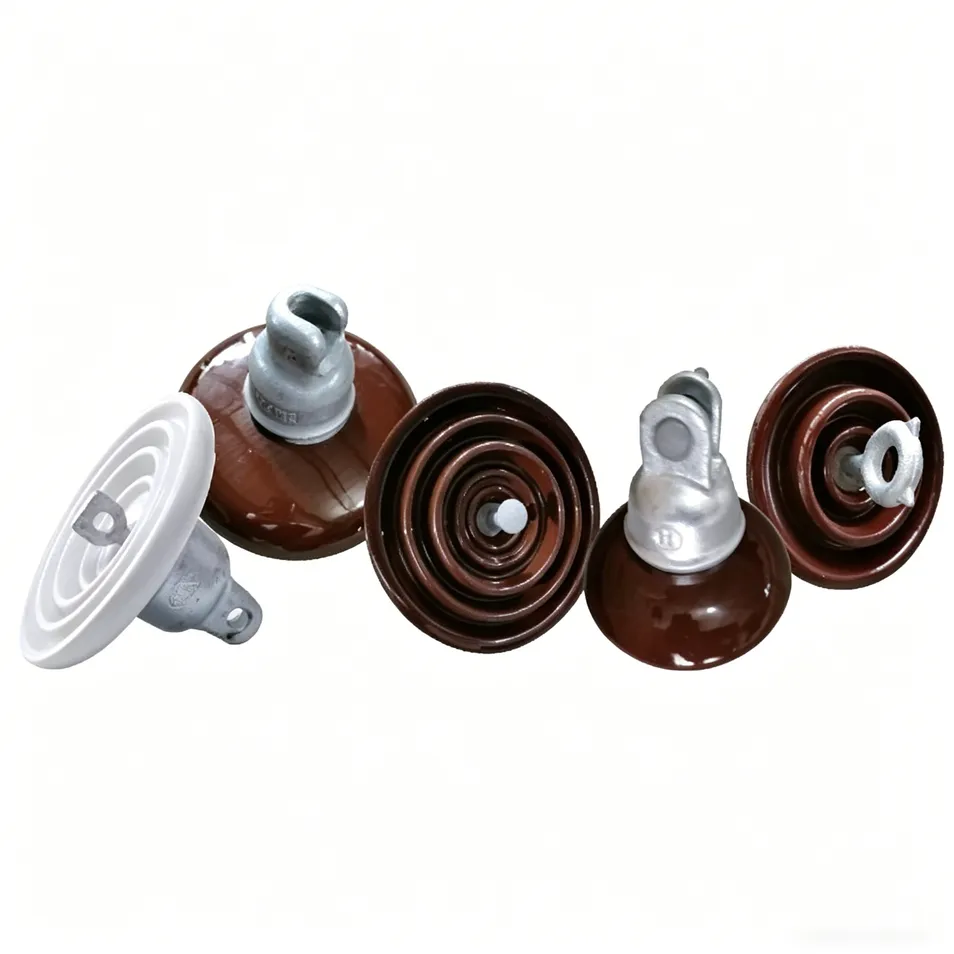

عسايب تعليق قرصية البورسلين
نوع فئة ANSI			52-1	52-2	52-3	52-3	52-4	52-4
قطر قرص البورسلين، د. مم			152	190	254	254	254	254
تباعد الوحدة، الطول، مم			140	146	146	146	146	146
مسافة تسرب السوائل، مم			178	210	292	292	292	292
قوة متوسطة وهكتn مدمجة			44	67	67	89	67	89
قوة الصدمة، نيوتن-متر			5	5.5	6	6	6	6
حمل اختبار مقاومة روتيني، كيلونيوتن			22	33.5	33.5	44.5	33.5	44.5
قيمة اختبار حمل الوقت، كيلونيوتن			27	44	44	53.4	44	53.4
تردد منخفض الجهد الكهربي الوامض		جاف، كيلو فولت	60	65	80	80	80	80
تردد منخفض الجهد الكهربي الوامض		رطب، كيلو فولت	30	35	50	50	50	50
دافع حيوي الجهد الكهربي الوامض		نقطة البيع، كيلو فولت	100	115	125	125	125	125
دافع حيوي الجهد الكهربي الوامض		NEG.،kV	100	115	130	130	130	130
فولتية ثقب التردد المنخفض، كيلو فولت			80	90	110	110	110	110
التأثير الإذاعي بيانات الجهد	اختبار الفولطية إلى الأرض، كيلو فولت		7.5	7.5	10	10	10	10
التأثير الإذاعي بيانات الجهد	الحد الأقصى RIV بمعدل 1000 كيلوهرتز، UV		50	50	50	50	50	50
الوزن الصافي، لكل منها، حوالى كجم			2.5	3.5	4.6	5.2	4.6	5.2
رقم في الحزمة القياسية			12	9	6	6	6	6

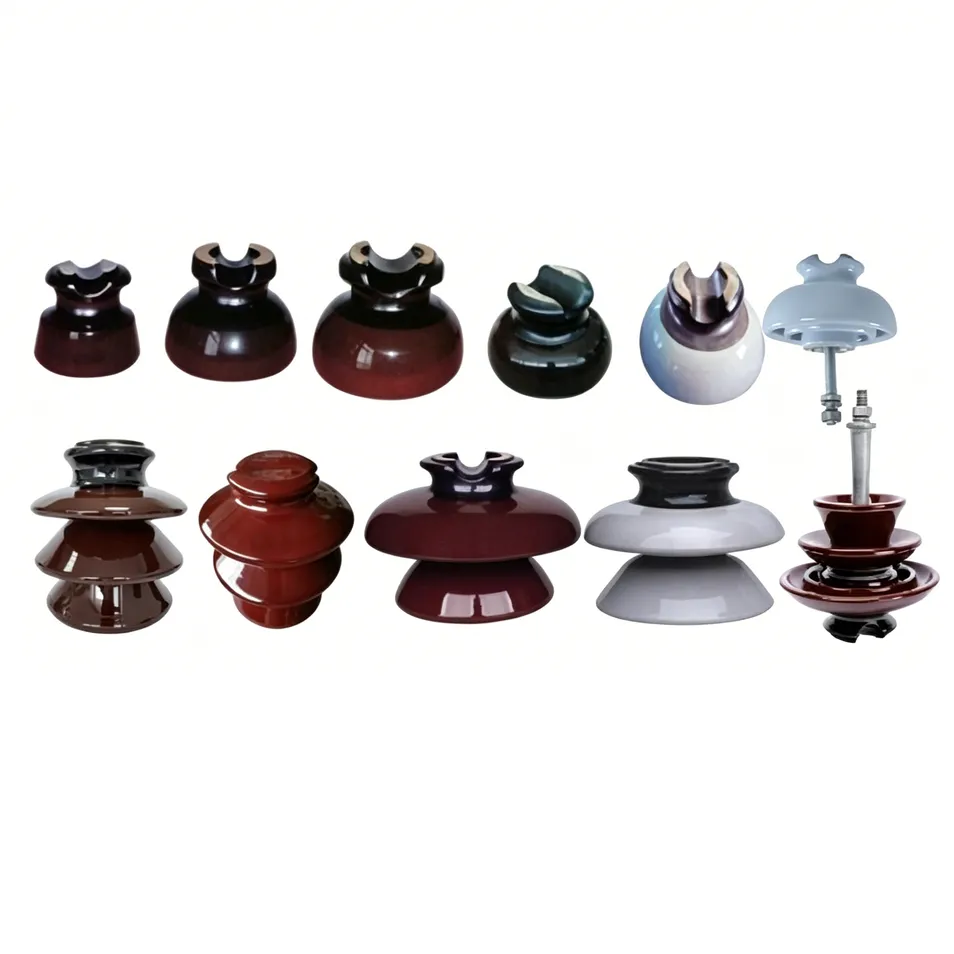

كبريتات من نوع مسمار البورسلين
نوع فئة ANSI			52-1	52-2	52-3	52-3	52-4	52-4
قطر قرص البورسلين، د. مم			152	190	254	254	254	254
تباعد الوحدة، الطول، مم			140	146	146	146	146	146
مسافة تسرب السوائل، مم			178	210	292	292	292	292
قوة متوسطة وهكتn مدمجة			44	67	67	89	67	89
قوة الصدمة، نيوتن-متر			5	5.5	6	6	6	6
حمل اختبار مقاومة روتيني، كيلونيوتن			22	33.5	33.5	44.5	33.5	44.5
قيمة اختبار حمل الوقت، كيلونيوتن			27	44	44	53.4	44	53.4
تردد منخفض الجهد الكهربي الوامض		جاف، كيلو فولت	60	65	80	80	80	80
تردد منخفض الجهد الكهربي الوامض		رطب، كيلو فولت	30	35	50	50	50	50
دافع حيوي الجهد الكهربي الوامض		نقطة البيع، كيلو فولت	100	115	125	125	125	125
دافع حيوي الجهد الكهربي الوامض		NEG.،kV	100	115	130	130	130	130
فولتية ثقب التردد المنخفض، كيلو فولت			80	90	110	110	110	110
التأثير الإذاعي بيانات الجهد	اختبار الفولطية إلى الأرض، كيلو فولت		7.5	7.5	10	10	10	10
التأثير الإذاعي بيانات الجهد	الحد الأقصى RIV بمعدل 1000 كيلوهرتز، UV		50	50	50	50	50	50
الوزن الصافي، لكل منها، حوالى كجم			2.5	3.5	4.6	5.2	4.6	5.2
رقم في الحزمة القياسية			12	9	6	6	6	6

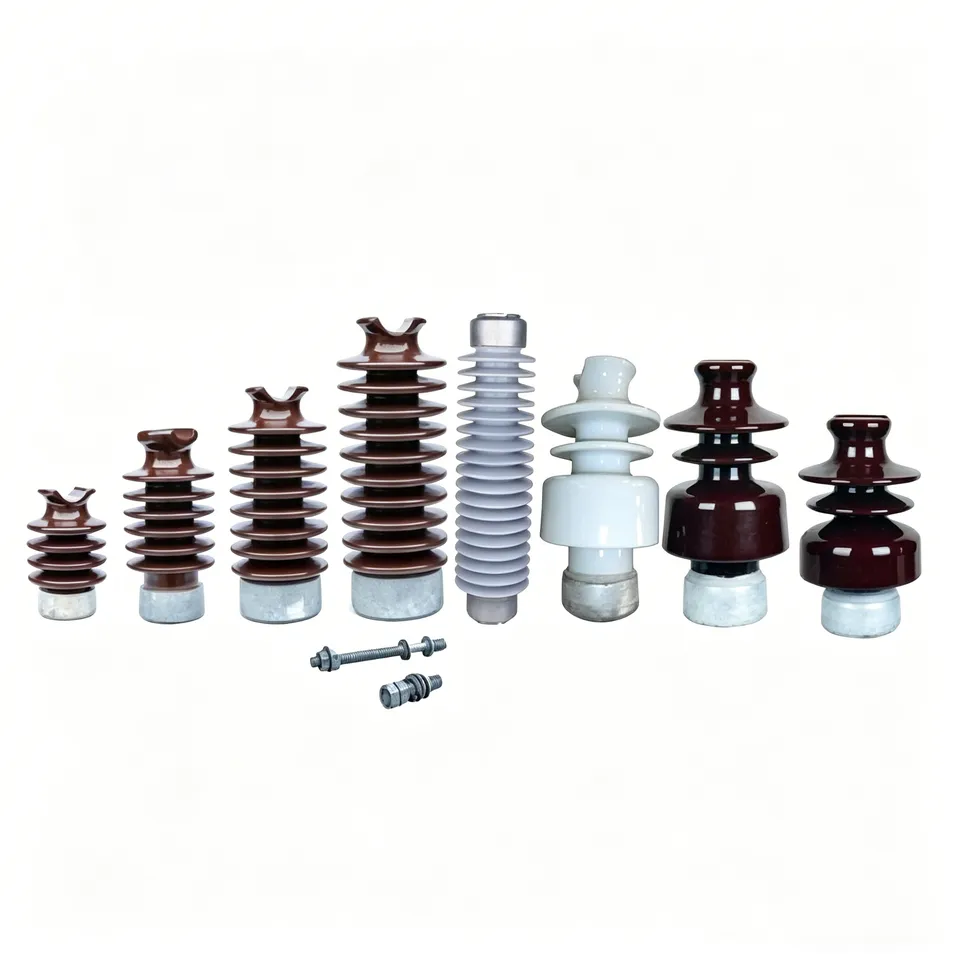

مادة كبريتيدية لسترين بوست
نوع فئة ANSI			52-1	52-2	52-3	52-3	52-4	52-4
قطر قرص البورسلين، د. مم			152	190	254	254	254	254
تباعد الوحدة، الطول، مم			140	146	146	146	146	146
مسافة تسرب السوائل، مم			178	210	292	292	292	292
قوة متوسطة وهكتn مدمجة			44	67	67	89	67	89
قوة الصدمة، نيوتن-متر			5	5.5	6	6	6	6
حمل اختبار مقاومة روتيني، كيلونيوتن			22	33.5	33.5	44.5	33.5	44.5
قيمة اختبار حمل الوقت، كيلونيوتن			27	44	44	53.4	44	53.4
تردد منخفض الجهد الكهربي الوامض		جاف، كيلو فولت	60	65	80	80	80	80
تردد منخفض الجهد الكهربي الوامض		رطب، كيلو فولت	30	35	50	50	50	50
دافع حيوي الجهد الكهربي الوامض		نقطة البيع، كيلو فولت	100	115	125	125	125	125
دافع حيوي الجهد الكهربي الوامض		NEG.،kV	100	115	130	130	130	130
فولتية ثقب التردد المنخفض، كيلو فولت			80	90	110	110	110	110
التأثير الإذاعي بيانات الجهد	اختبار الفولطية إلى الأرض، كيلو فولت		7.5	7.5	10	10	10	10
التأثير الإذاعي بيانات الجهد	الحد الأقصى RIV بمعدل 1000 كيلوهرتز، UV		50	50	50	50	50	50
الوزن الصافي، لكل منها، حوالى كجم			2.5	3.5	4.6	5.2	4.6	5.2
رقم في الحزمة القياسية			12	9	6	6	6	6

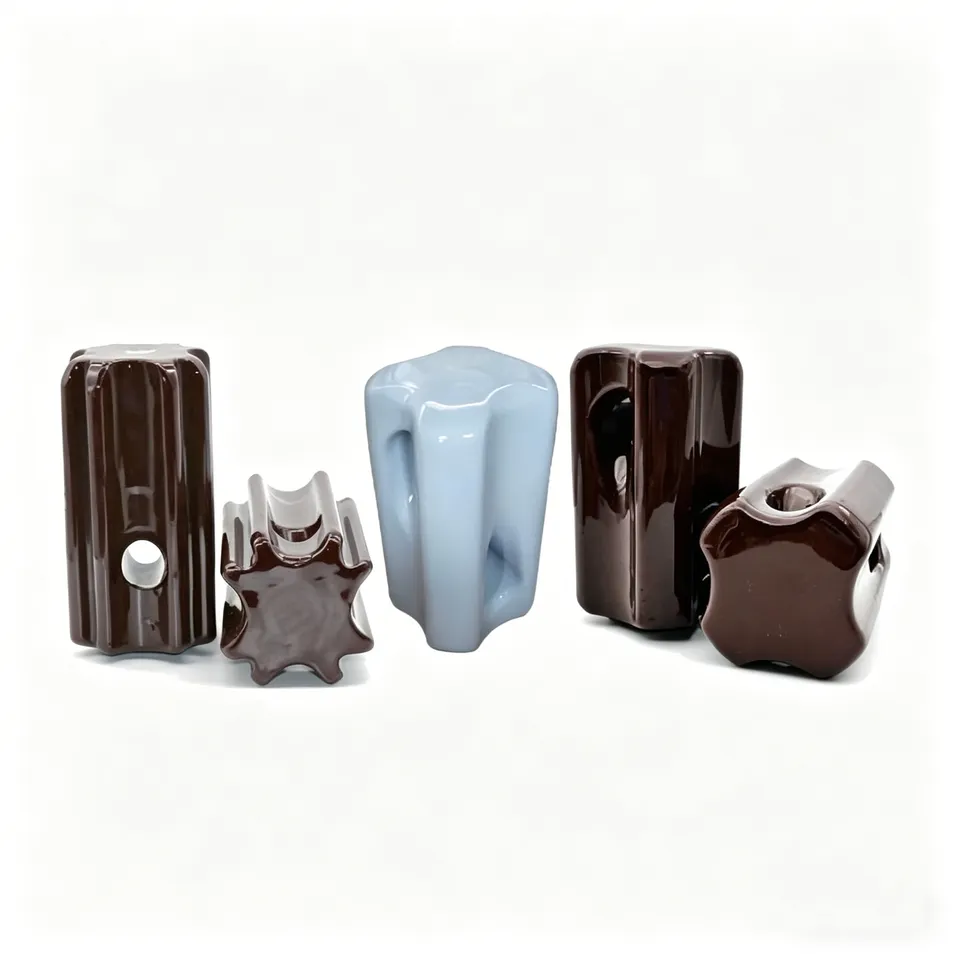

مادة كبريتات البورسلين
نوع فئة ANSI		54-1	54-2	54-3	54-4
مسافة تسرب السوائل، مم		41	48	57	76
الأبعاد، مم	h	89	108	140	171
	h	44	57	79	67
	ح1	64	76	103	114
	د	64	73	86	89
	د	44	54	60	60
	D1	16	22	25	25
حمل الفشل الميكانيكي، كيلونيوتن		44	53	89	89
تردد منخفض الجهد الكهربي الوامض	جاف، كيلو فولت	25	30	35	40
تردد منخفض الجهد الكهربي الوامض	رطب، كيلو فولت	12	15	18	23
الوزن الصافي، لكل منها، حوالى كجم		0.5	0.65	1.2	2.2
رقم في الحزمة القياسية		60	60	48	30

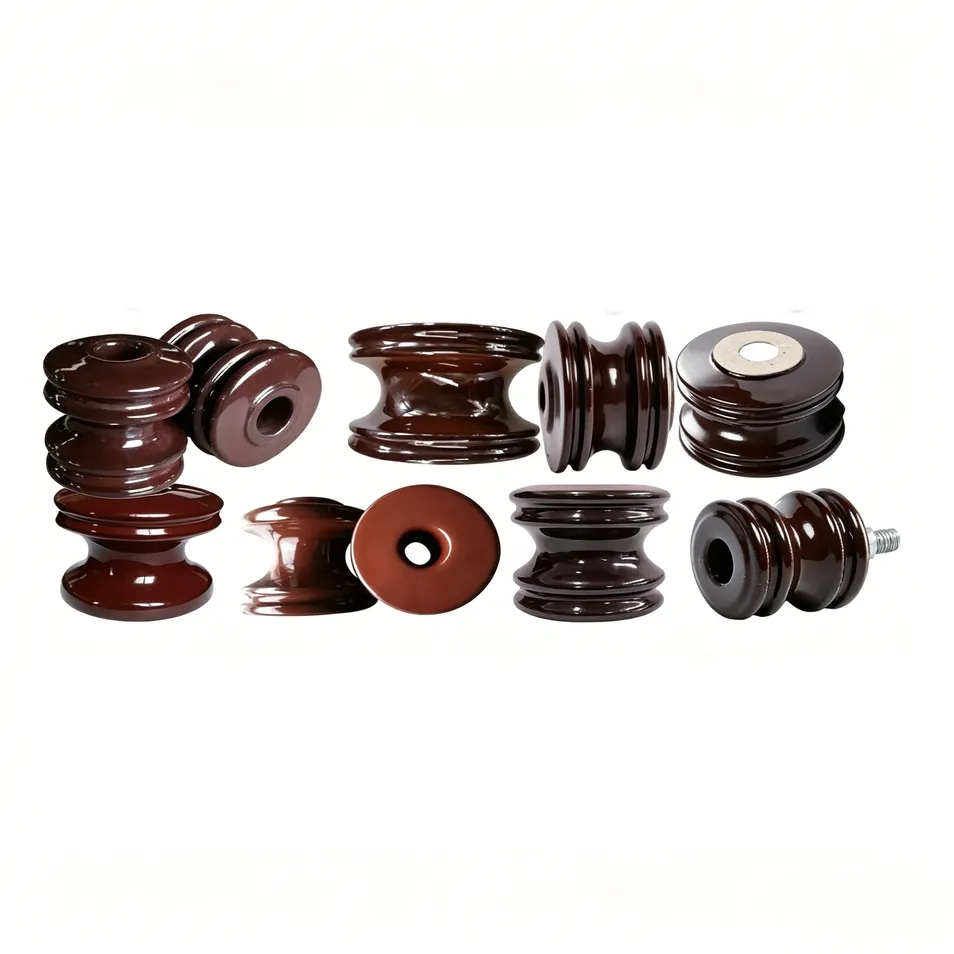

كبريتور مكب البورسلين
كنوع فئة		53-1	53-2	53-3	53-4	53-5	1617
القوة المستعرضة، كيلونيوتن		9	13	18	20	27	9.2
الجهد الكهربائي للفلاش الجاف منخفض التردد، كيلو فولت		20	25	25	25	35	20
تردد منخفض رطب الجهد الكهربي الوامض	رأسي، كيلو فولت	8	12	12	12	18	9
تردد منخفض رطب الجهد الكهربي الوامض	أفقي، كيلو فولت	10	15	15	15	25	9
الأبعاد، مم	h	54	76	81	76	105	65
	د	57	79	76	105	102	76
	D1	44	44	44	73	73	46
	D2	17.5	17.5	17.5	17.5	17.5	17.5
	r	11	17.5	11	16	11	9
الوزن الصافي، لكل منها، حوالى كجم		0.2	0.5	0.6	1.05	1.2	0.40
رقم في الحزمة القياسية		144	60	60	48	48	75

عرض تفصيلي لعازل البورسلين

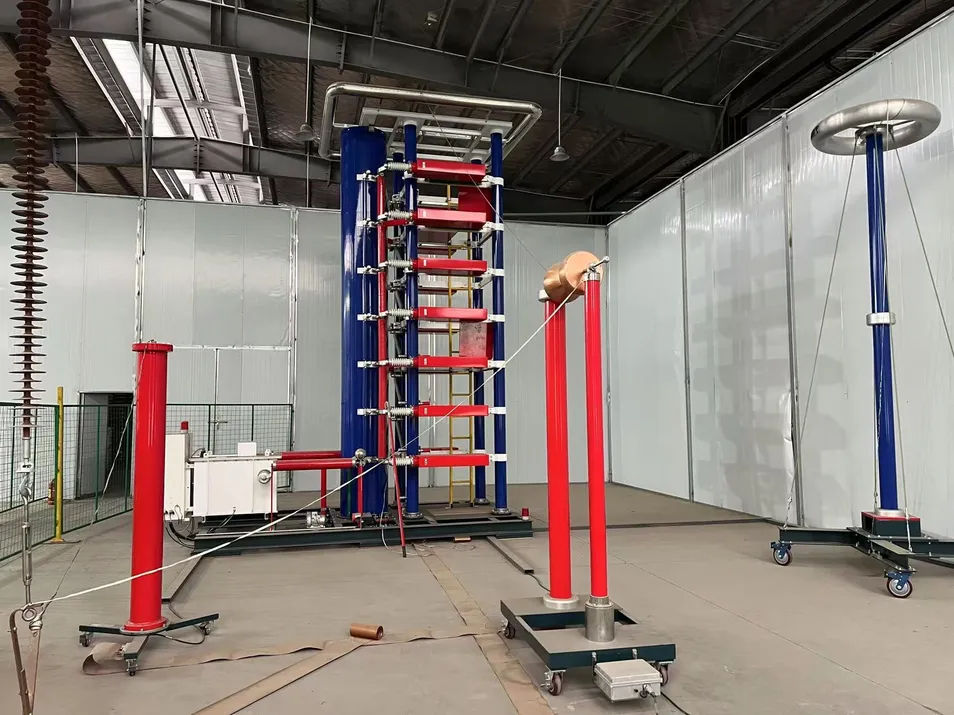

فحص جودة عازل البورسلين

الأسئلة الشائعة (FAQ)

ما هي المزايا الرئيسية لعوازل البورسلين لخطوط نقل الطاقة؟

تتميز عوازل البورسلين بقوة ميكانيكية استثنائية، وعزل كهربائي ممتاز، ومقاومة عالية للتآكل والتغيرات الشديدة في درجات الحرارة، بالإضافة إلى خاصية التنظيف الذاتي بفضل سطحها الأملس المصقول.

هل تتوافق هذه العوازل مع المعايير والمواصفات الدولية؟

نعم، يتم تصنيع واختبار كافة عوازل البورسلين لتلبية وتجاوز المعايير العالمية المعترف بها مثل معايير IEC و ANSI، مما يضمن كفاءتها وأمانها في مختلف البيئات.

كيف تساهم عوازل البورسلين في تقليل تكاليف الصيانة؟

بفضل متانة البورسلين العالية ومقاومته لتراكم الرطوبة والأتربة، فإنها تقلل بشكل كبير من حدوث الوميض الكهربائي المفاجئ (Flashover)، مما يقلل من الحاجة إلى الصيانة الدورية والاستبدال.

هل تتوفر خيارات تخصيص للأشكال والمقاسات غير المدرجة في الجدول؟

نعم، تتوفر إمكانية تخصيص العوازل الخزفية وتعديل المعايير الفنية لتتناسب تماماً مع المتطلبات الهندسية والميكانيكية الخاصة بمشروعك الكهربائي.

ما هي مستويات الجهد الكهربائي التي يمكن لعوازل البورسلين تحملها؟

تغطي عوازل البورسلين لدينا نطاقاً واسعاً من الاستخدامات بدءاً من خطوط توزيع الجهد المنخفض وحتى خطوط نقل الطاقة ذات الجهد العالي والمحطات الفرعية بكفاءة تامة.
