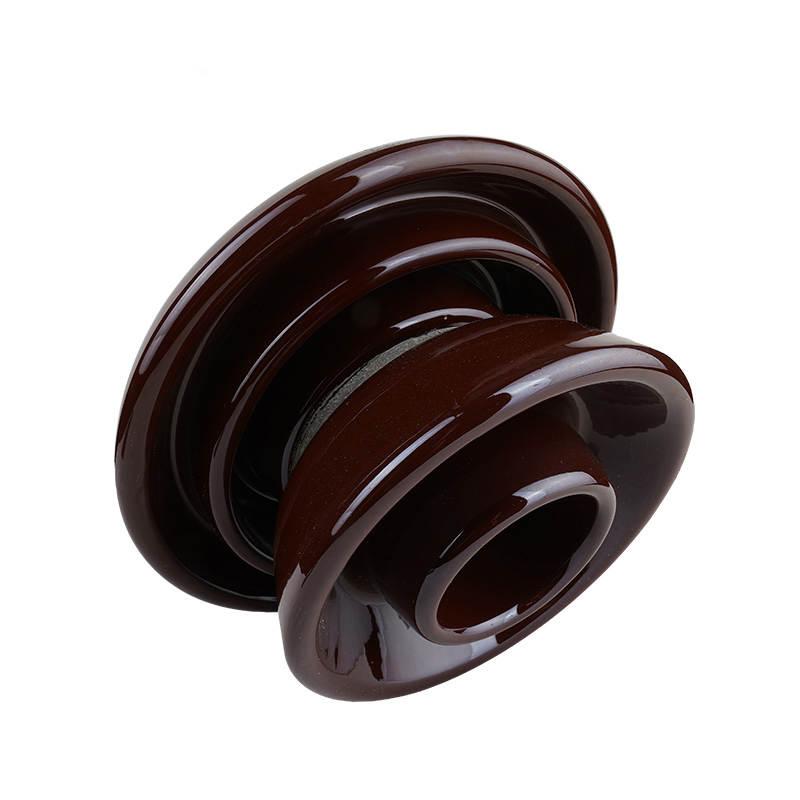

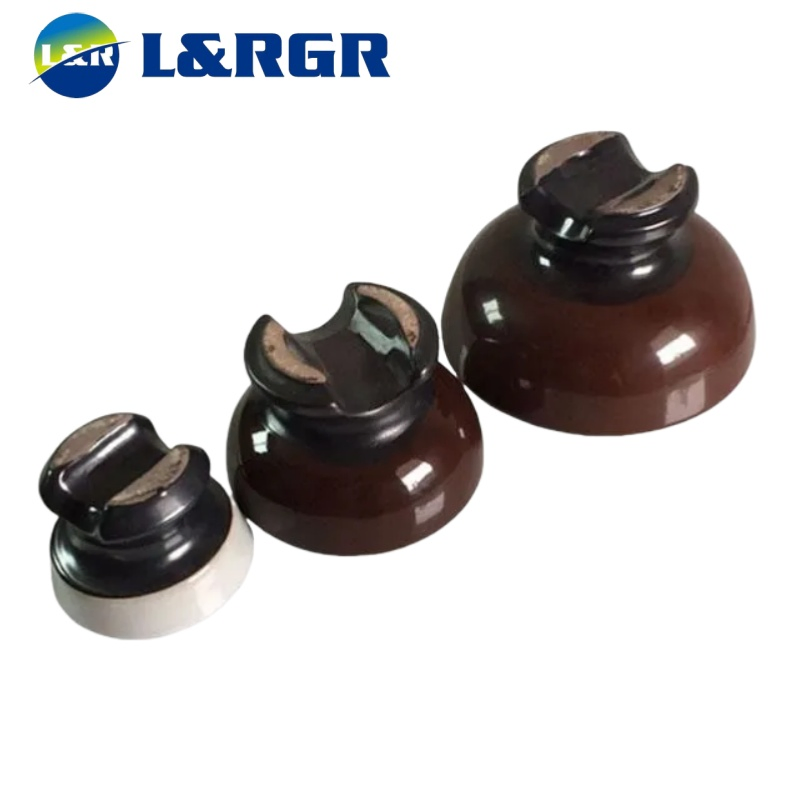

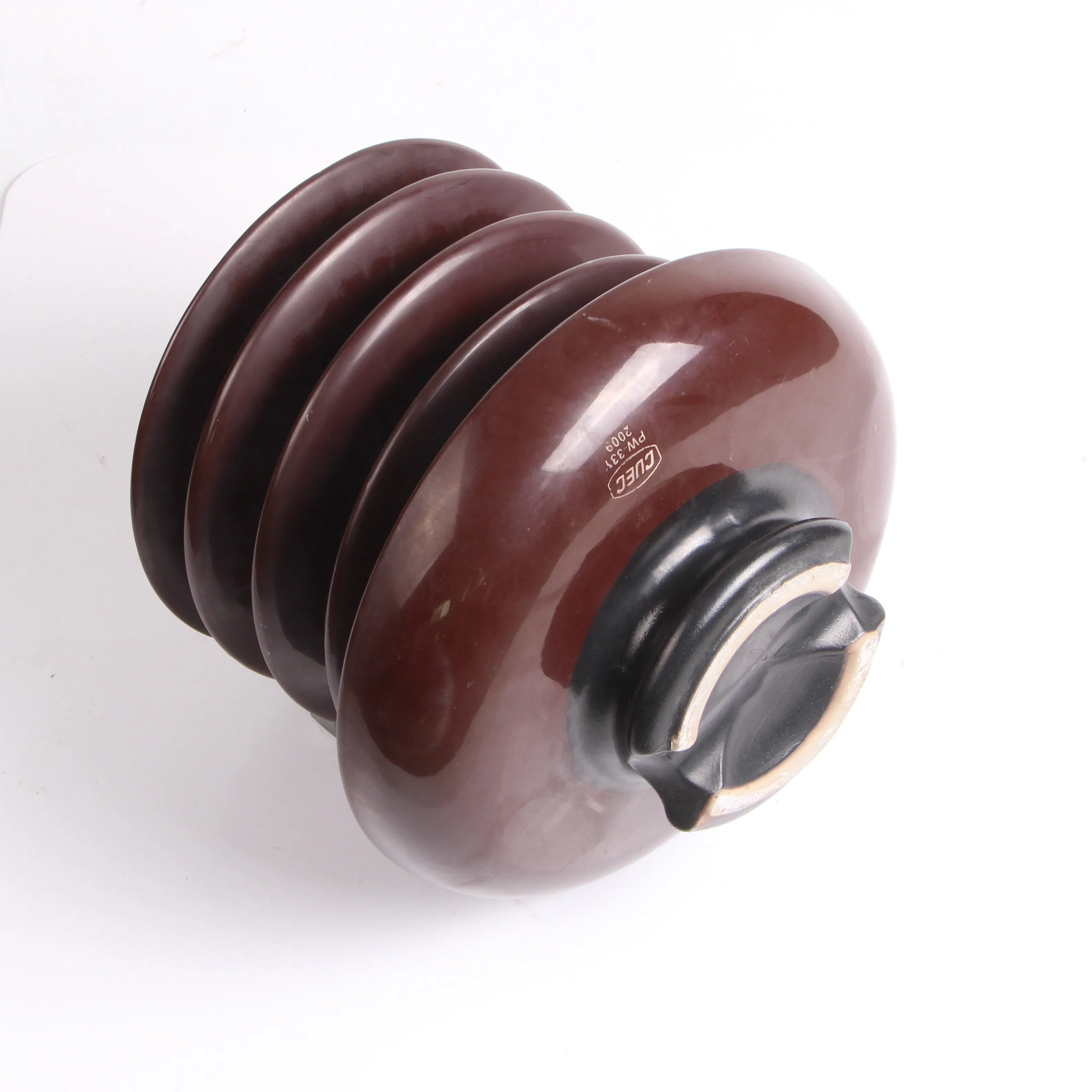

عوازل كهربائية خزفية عازل بورسلين لدعامة الخطوط الهوائية

الوصف العام للمنتج

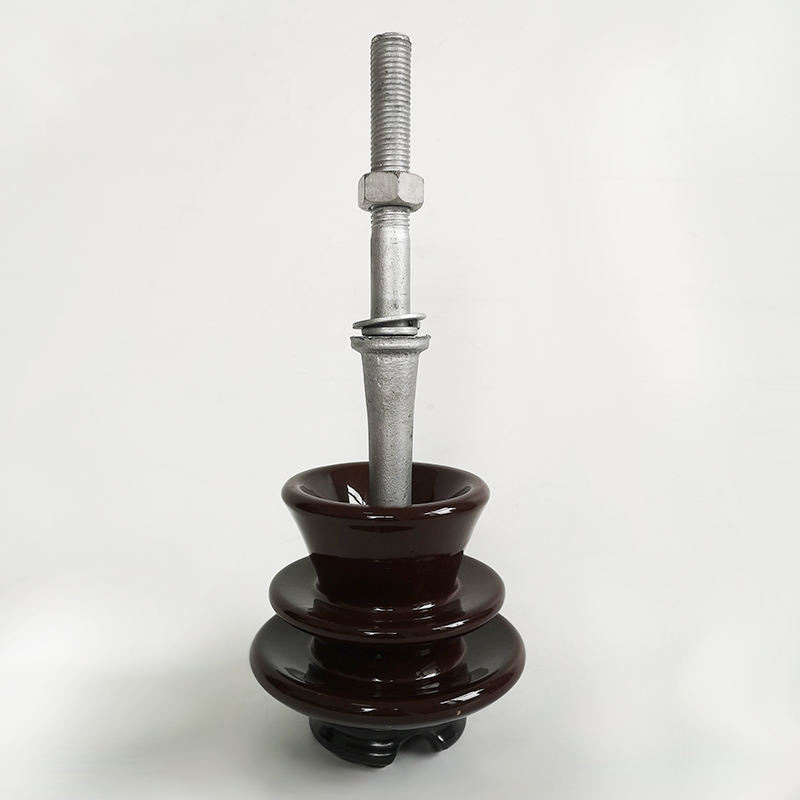

يحتوي عازل من نوع مسمار خزفي، يسمى أيضًا عازل المسمار الخزف للتوزيع، على قطعة واحدة من السيراميك أو ربما قطعتين من مكونات السيراميك يتم تجميعهما معًا بشكل دائم بواسطة الإسمنت. يتم تثبيت عازل من نوع مسمار البورسلين بشكل صارم على بنية داعمة بواسطة مسمار عازل أو عمود دوران عازل. ما لم يذكر خلاف ذلك، لا يتضمن هذا المصطلح مسمار العازل.

مجالات الاستخدام والتطبيقات

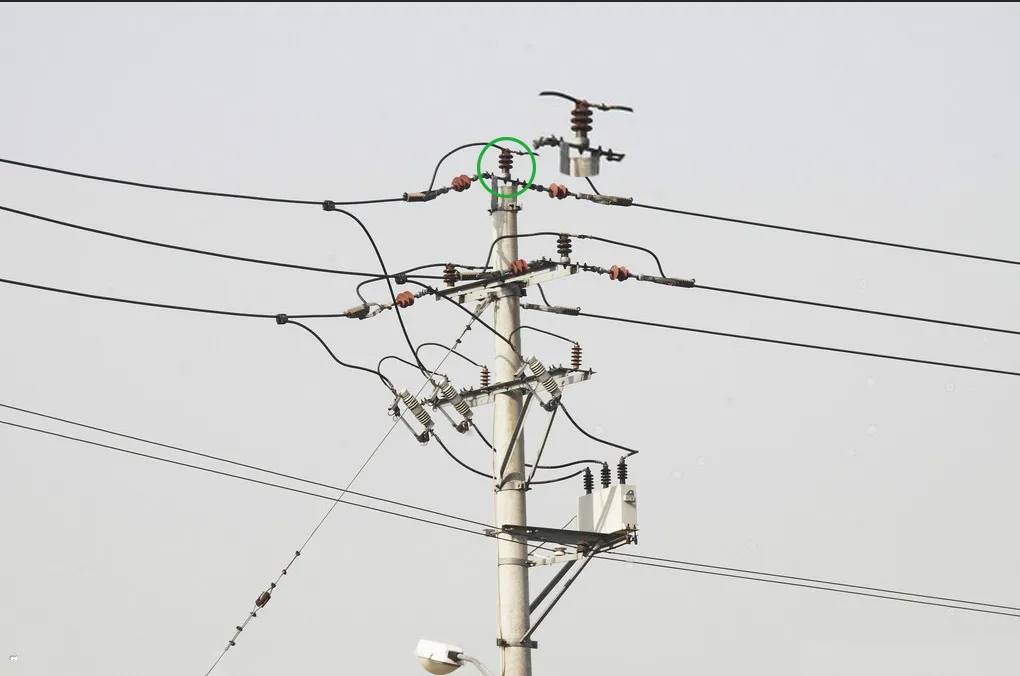

هذا المنتج عبارة عن عازل صلب، مناسب لخطوط التوزيع لعزل موصل الدعم. يمكن أن يحتوي الجزء العلوي على شبه موصل/راديو صامت، أو بدون شبه موصل/راديو صامت، صقيل الصقل. الجهد الكهربي القابل للتطبيق أقل من 46 كيلو فولت، والقوة أقل من 13 كيلو نيوتن.

اللون المتاح: بني أو رمادي فاتح أو رسومات مخصصة.

المعايير المعمول بها: ANSI، IEC، BS.

نوع التركيب المتصل

يحتوي عازل المسمار على خيط زنك قابل للتجمع عادة مع عمود دوران الرأس الصلب بينما يحتوي على خيط خزفي يتم تجميعه عادة مع عمود دوران الرأس الرئيسي.

فولطية عازل نوع مسمار البورسلين

يتوفر العازل بفولتية تشغيلية متعددة تشمل: عازل سن 11 كيلو فولت أو 12 كيلو فولت، عازل سن 15 كيلو فولت، عازل سن 22 كيلو فولت أو 24 كيلو فولت، عازل سن 33 كيلو فولت أو 36 كيلو فولت.

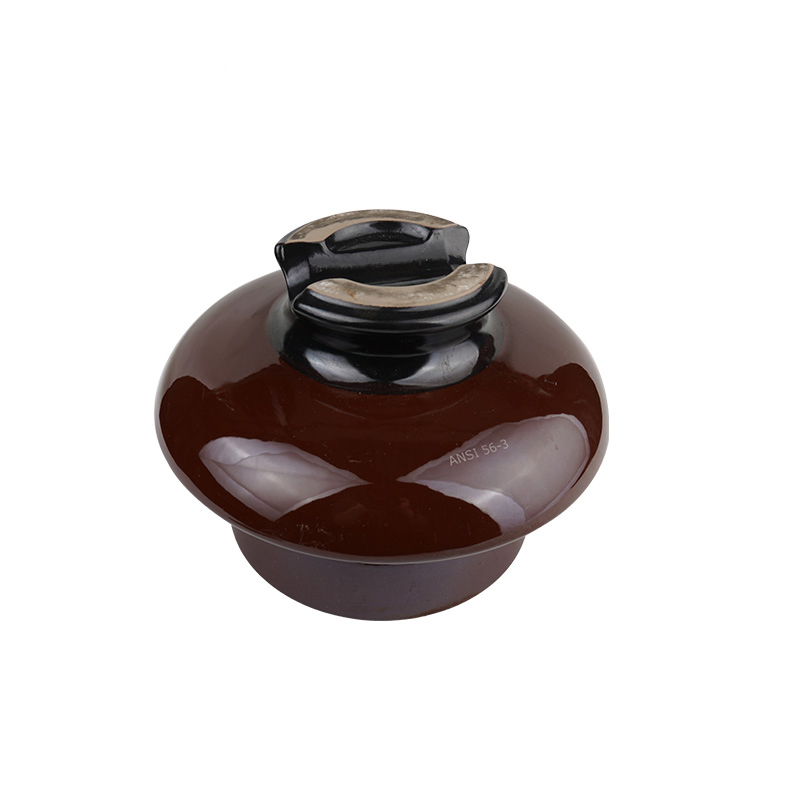

تصنيفات أرقام المواد العازلة وفقاً لـ ANSI C 29.5:

ANSI 55-1، ANSI 55-2، ANSI 55-3، ANSI 55-4، ANSI 55-5، ANSI 55-6

تصنيفات أرقام المواد العازلة وفقاً لـ ANSI C 29.6:

ANSI 56-1، ANSI 56-2، ANSI 56-3، ANSI 56-4، ANSI 56-5

تصنيفات عازل خزفي وفقاً لـ IEC 60383 و BS 137:

P-11-Y، P-15-Y، P-22-Y، P-33-Y

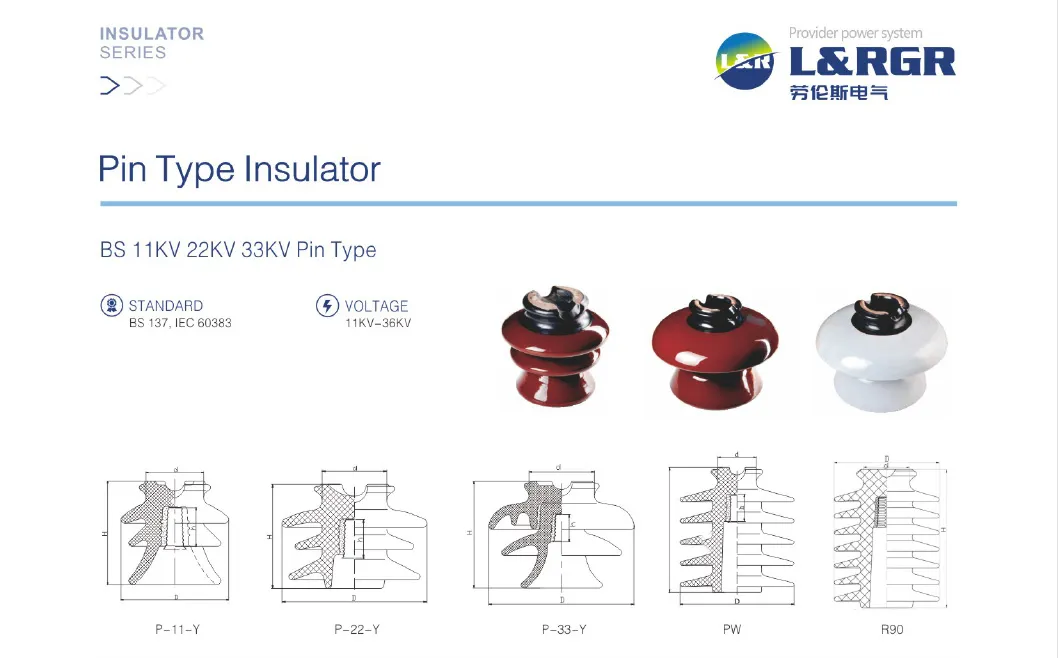

المواصفات الفنية القياسية (11KV 22KV 33KV)

الجهد الكهربي: 11 كيلو فولت - 36 كيلو فولت

المعايير المعتمدة: BS 137، IEC 60383

فئة BS			ف - 11 - ص	ف - 15 - ص	ف - 22 - ص	P-33-Y	ص-15-ص	pw-22-Y	pw-33-Y	R90
مسافة تسرب السوائل، مم			254	298	432	630	432	673	900	900
الأبعاد، مم	H - الارتفاع		130	137	165	244	185	255	249	269
	D - القطر		140	152	229	280	170	205	225	205
	H - عمق الحز		48	48	52.6	52.6	52.6	52.6	52.6	70
	D - قطر المسمار		18.3	18.3	27.8	27.8	27.8	27.8	27.8	27.8
قوة ذراع الكنتيالذراع، كيلونيوتن			11	11	11	13	11	11	12	10
الجهد الكهربي المقاومة	تردد طاقة دقيقة واحدة	جاف، كيلو فولت	65	70	90	110	90	110	125	110
الجهد الكهربي المقاومة	تردد طاقة دقيقة واحدة	رطب، كيلو فولت	40	50	55	75	60	90	90	95
فولطية مقاومة الدفع، كيلو فولت			90	110	150	170	140	180	200	185
بيانات الجهد الكهربي للتأثير اللاسلكي	اختبر الجهد الكهربائي على الأرض، كيلو فولت	جاف، كيلو فولت	15	15	22	30	22	30	33	44
بيانات الجهد الكهربي للتأثير اللاسلكي	الحد الأقصى RIV عند 1000 كيلوهرتز، الأشعة فوق البنفسجية	رطب، كيلو فولت	8000	8000	12000	16000	12000	16000	20000	25000
فولتية ثقب تردد الطاقة، كيلو فولت			150	150	145	210	150	199	210	210

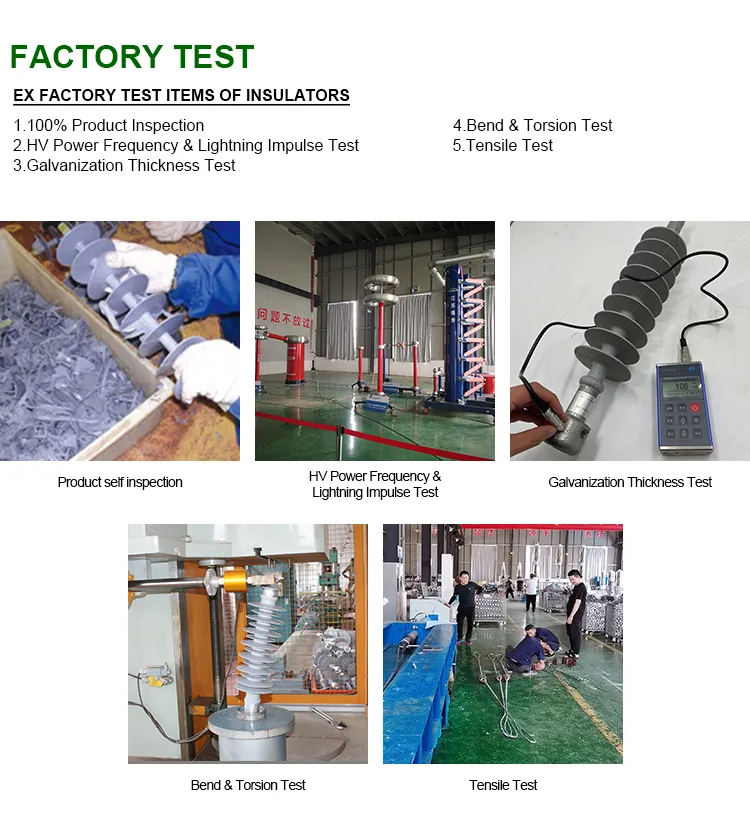

اختبارات قبول المصنع والجودة

تخضع جميع المنتجات للاختبارات الصارمة التالية قبل القبول:

قياس الأبعاد للتأكد من مطابقتها للمواصفات المطلوبة.
الاختبار الكهربائي لضمان كفاءة العزل.
اختبار الحمل عند الفشل الميكانيكي لقياس متانة التحمل.

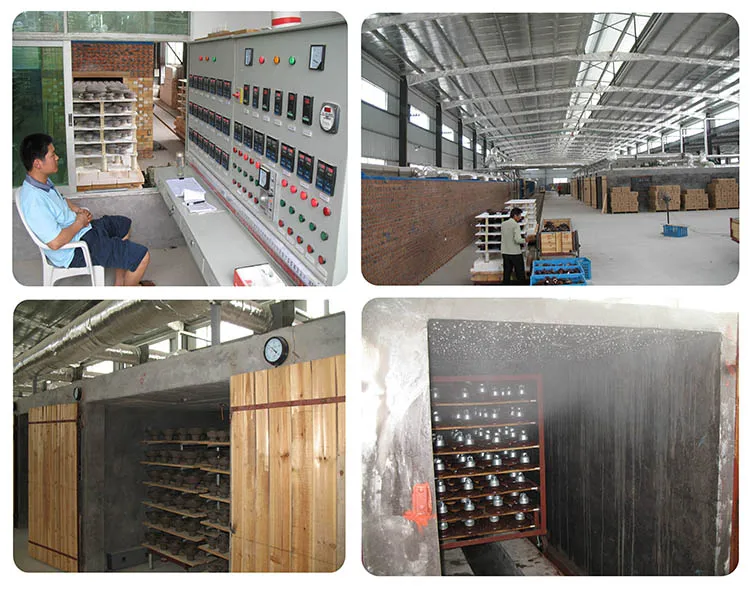

عملية التصنيع ومراقبة الجودة

لماذا تختار عوازل البورسلين الخاصة بنا؟

✔️ عازل الخزف مصنوع من بورسلين نقي يصدر صوتاً واضحاً ومذهلاً عند الفحص.

✔️ عزل البورسلين خالٍ تماماً من العيوب والشوائب التي قد تؤثر على عمر العازل الافتراضي، حيث يقوم فريق مراقبة الجودة بالفحص بنسبة 100%.

✔️ تتم عملية تصنيع المادة العازلة الخزفية عن طريق المعالجة الرطبة على الخزف، مما يضمن خلوها من المسامات مع نقاط اندماج عالية أثناء الإنتاج.

✔️ سطح عازل البورسلين أملس ومتجانس وخالٍ من أي مخالفات أو جسيمات خشنة لضمان كفاءة الأداء الميكانيكي والكهربائي.

الأسئلة الشائعة حول عوازل البورسلين المسمارية

ما هو عازل المسمار الخزفي وما هي وظيفته؟

هو عازل يتكون من قطعة أو قطعتين من السيراميك يتم تجميعهما معاً بواسطة الإسمنت، ويثبت على هيكل داعم بواسطة مسمار عازل، ووظيفته الأساسية هي عزل ودعم الموصلات في خطوط التوزيع الهوائية.

ما هي مستويات الجهد الكهربائي المتوافقة مع هذه العوازل؟

تتوافق هذه العوازل مع مستويات جهد متعددة تشمل 11 كيلو فولت، 15 كيلو فولت، 22 كيلو فولت، و33 كيلو فولت، وهي مناسبة لخطوط التوزيع بجهد تشغيل أقل من 46 كيلو فولت.

ما هي المعايير القياسية العالمية التي تطابقها العوازل؟

تتطابق العوازل مع كبرى المعايير الدولية والوطنية مثل معايير المعهد الأمريكي للمقاييس الوطنية (ANSI C 29.5 / C 29.6)، واللجنة الكهروتقنية الدولية (IEC 60383)، والمواصفات البريطانية (BS 137).

كيف يتم التحقق من جودة العوازل قبل خروجها من المصنع؟

تخضع العوازل لاختبارات قبول ميكانيكية وكهربائية صارمة تشمل: قياس دقة الأبعاد، واختبارات القوة الكهربائية، واختبار الحمل الأقصى عند الفشل الميكانيكي لضمان الأمان والموثوقية.

ما الذي يميز عملية تصنيع عازل البورسلين لضمان كفاءته؟

يتم تصنيع العوازل عبر المعالجة الرطبة للبورسلين لضمان تكوين نقاط غير مسامية ذات نقطة اندماج عالية، تليها عملية صقل دقيقة تنتج سطحاً أملساً تماماً خالياً من أي شوائب خشنة قد تعيق أداء العزل.
