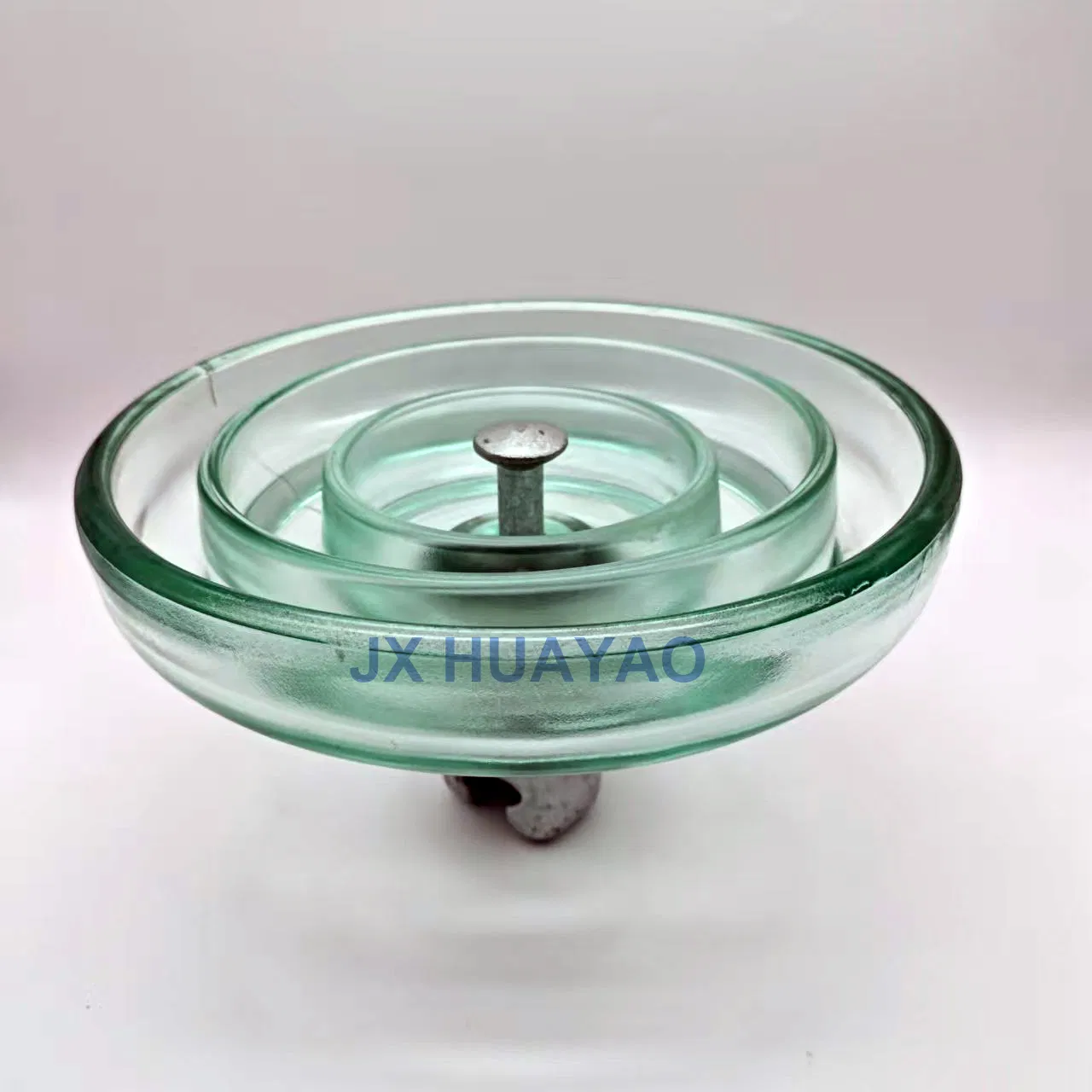

160kN عازل زجاجي معلق Uhv AC 1000kv خط نقل 160kN سلسلة عوازل زجاجية معلق جديدة مخصصة لـ 11kv 220kv جهد عالي

ملخص المنتج

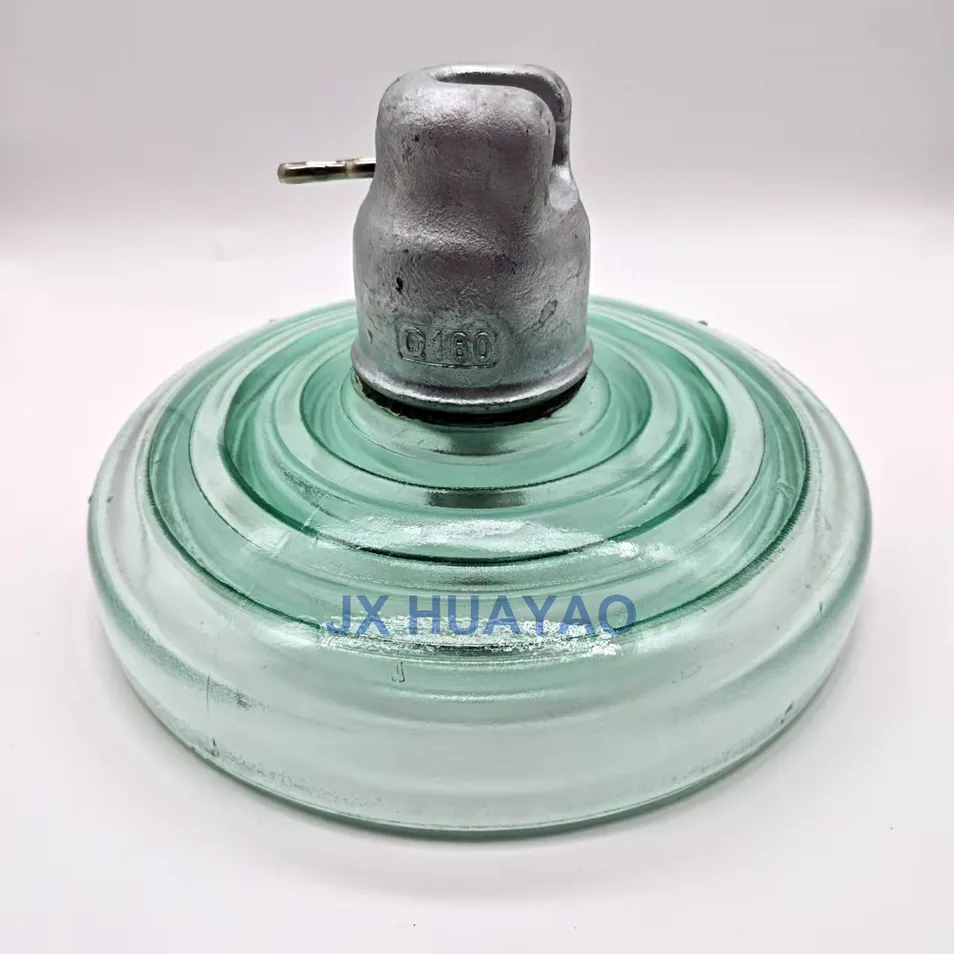

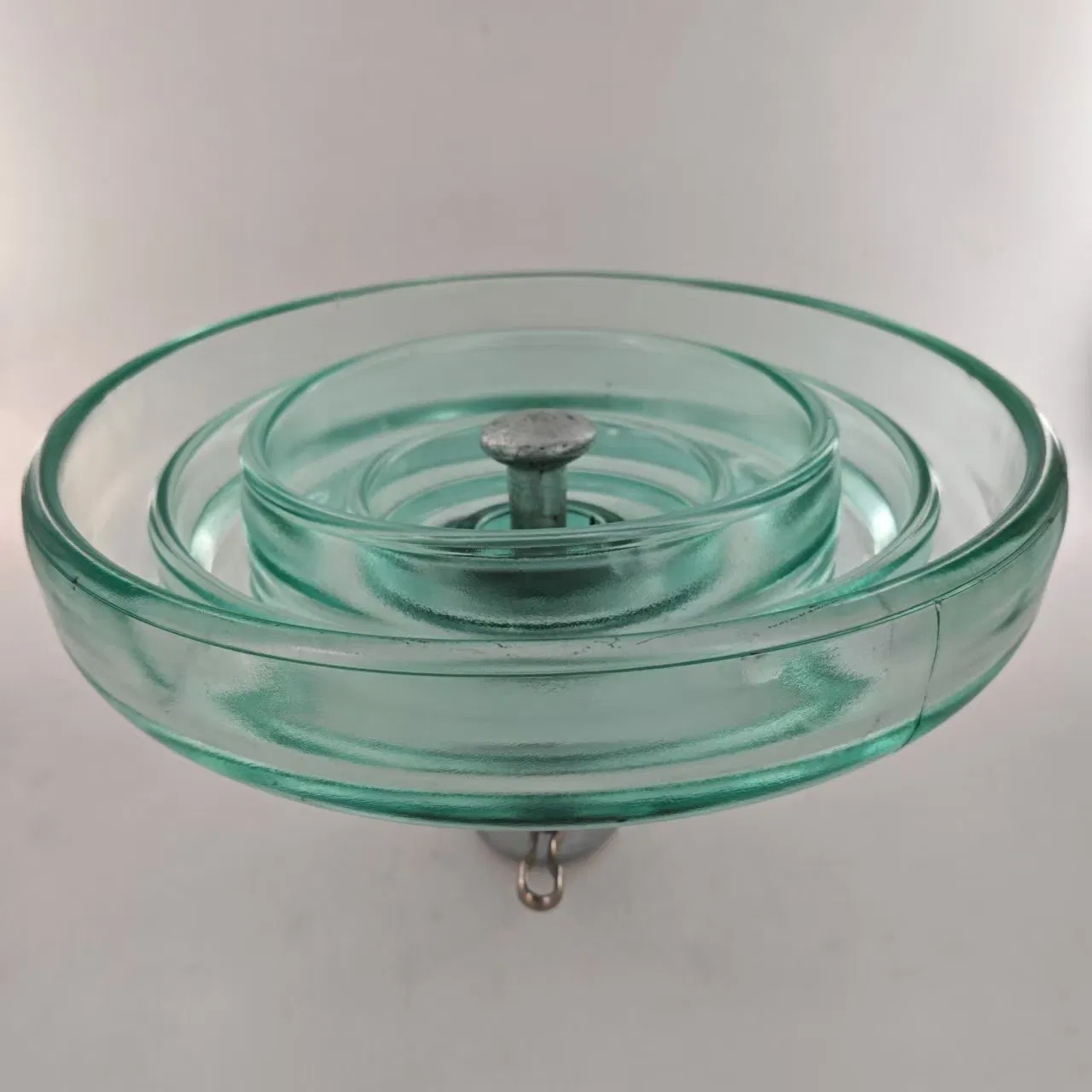

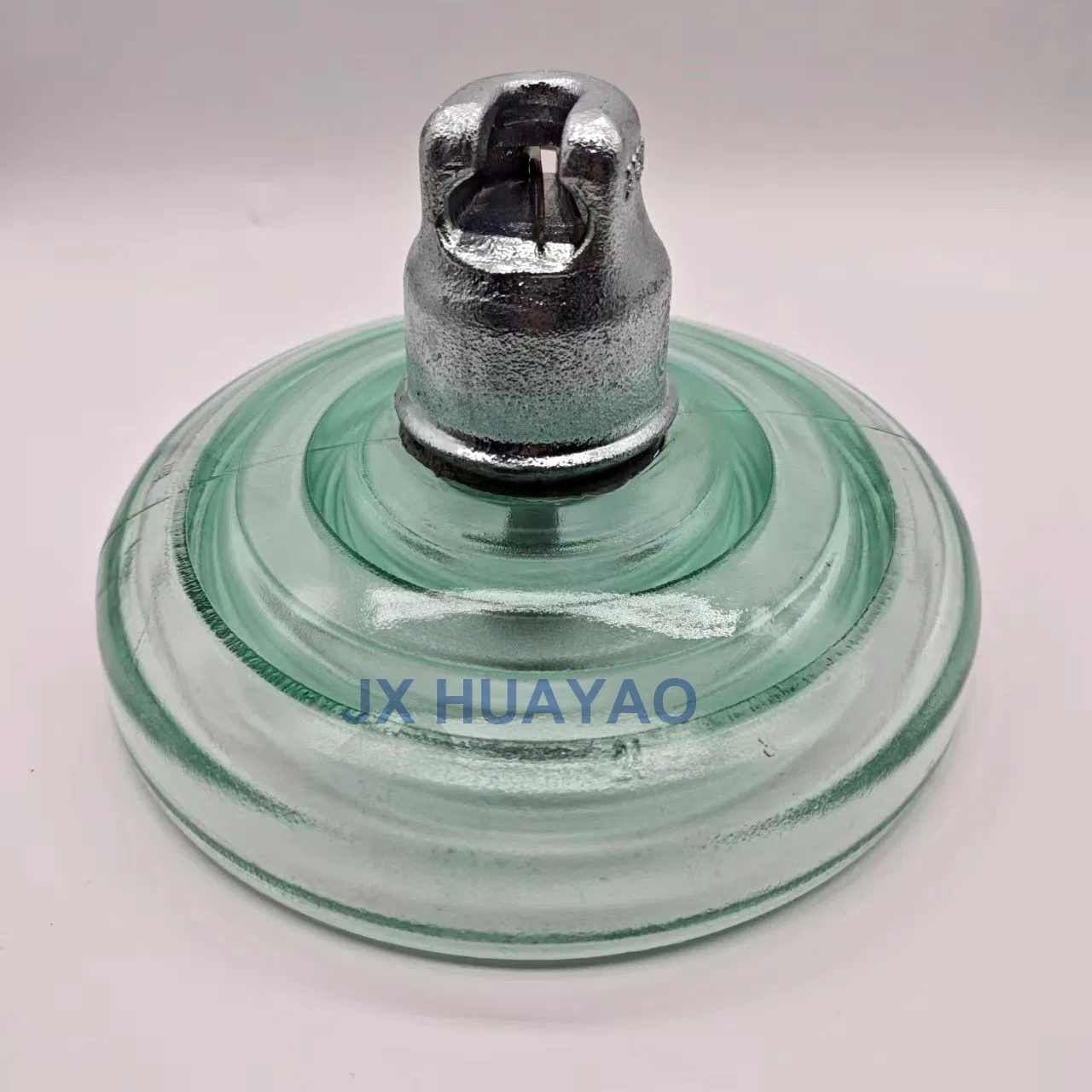

جهد كهربائي مرتفع 400 كيلو فولت 160 كيلو نيوتن U160BLP عازل زجاجي

نموذج رقم.

U160BLP/170

هيكل

التعليق عازل

نوع

A نوع العازل

استعمال

عالية الجهد نقل الطاقة, العزل, التركيبات الكهربائية

طريقة الاتصال

نوع كروية

حجم قدرة تحمل

160 كيلو نيوتن

شهادة

نعمل بموجب معايير الجودة ISO9001, ISO14001

اللون

أخضر

زمن التنفيذ

25 أيام

إنتاج السعة

6000000 قطعة سنويًا

حزمة النقل

حقيبة خشبية

تخصيص

320mm*170mm

الأصل

الصين

رمز النظام المنسق

85461000

الميزات الرئيسية

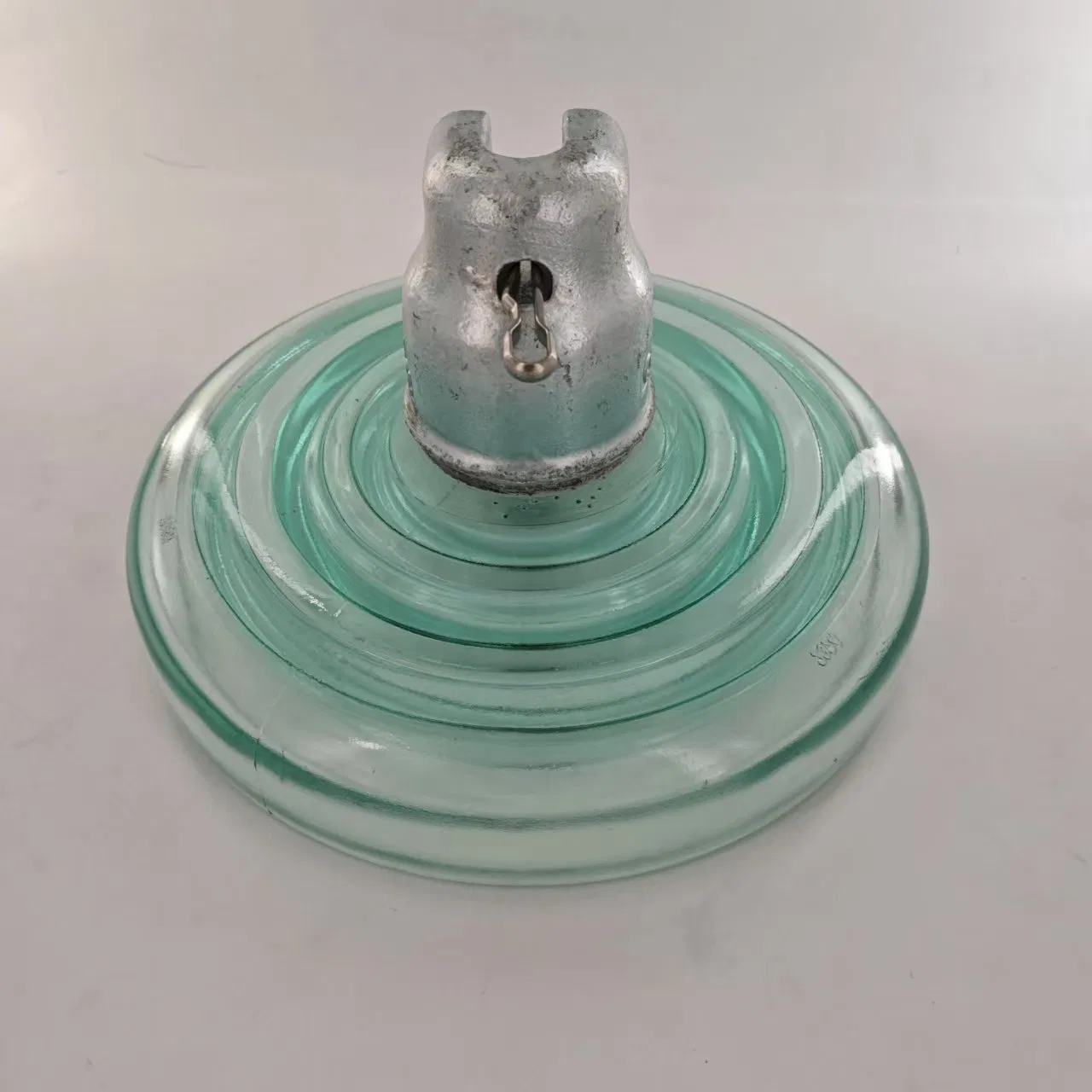

اسم المنتج: عازل زجاجي U160BLP

المادة: الألياف الزجاجية

التطبيق: جهد كهربائي مرتفع / عزل

الجهد المقدر: 33 كيلو فولت

الاستخدام: خطوط الإرسال

طريقة التعبئة: علبة خشبية

مكان المنشأ: الصين

قياسي: IEC60383

اللون: أخضر جاد

المواصفات الفنية

الأبعاد

القطر (D): 320 مم
التباعد (H): 170 مم
مسافة تسرب الكهرباء: 550 مم
حجم التوصيل: 20 مم

القيم الميكانيكية

الحمل عند الفشل الميكانيكي: 160 كيلونيوتن
مقاومة الشد: 80 كيلونيوتن
اختبار جهد RMS إلى الأرض: 10 كيلو فولت
الحد الأقصى RIV عند 1000 كيلوهرتز: 50 ميكرو فولت

القيم الكهربائية

جهد المقاومة لتردد الطاقة الجاف: 90 كيلو فولت
الجهد الكهربائي لمقاومة تردد الطاقة الرطب: 55 كيلو فولت
فولطية مقاومة الدفع البرق الجاف: 140 كيلو فولت
جهد المقاومة للثقب: 130 كيلو فولت

تفاصيل الإنتاج والنماذج

النوع	القطر	الارتفاع	مسافة التسرب	الحمل الفاشل (kN)	الاختبار الروتيني (kN)	التردد الجاف (kV)	التردد الرطب (kV)	جهد الدفع (kV)	الوزن الصافي (kg)
U70BLP/146	280	146	400/450	70	35	85	50	125	5.5
U70BP/146	320	146	550	70	35	90	55	140	7.5
U100BLP/146	280	146	400/450	100	50	85	50	125	5.5
U100BP/146	320	146	550	100	50	90	55	140	5.5
U120BP/146	280	146	400/450	120	60	85	50	125	5.5
U120BLP/146	320	146	550	120	60	90	55	140	7.5
U160BSP	280	155/170	450	160	80	85	50	125	7.0
U160BLP/170	320	170	550	160	80	90	55	140	9.2
UU210BP/170	320	170	550	210	105	90	55	140	10.0
U240BP/170	320	170	550	240	120	90	55	140	10.0
U300BP/195	390	195	635	300	150	95	60	150	14.0
U420BP/205	380	205	620	420	210	90	55	140	16.5
U550BP/240	380	240	650	550	275	95	55	145	20.5

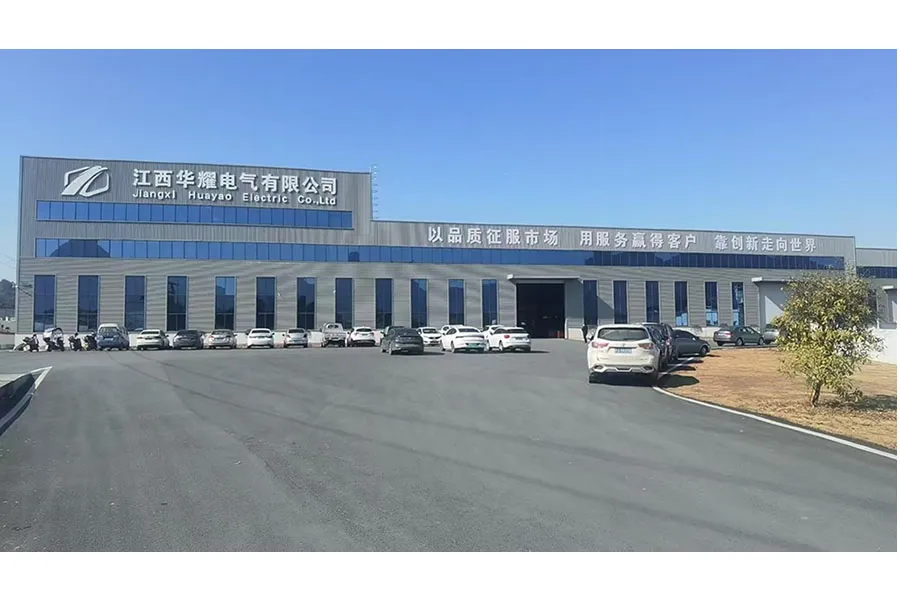

تأسست المنشأة

عام 2023

رأس المال المسجل

120 مليون يوان

مساحة البناء الإجمالية

17200 متر مربع

القدرة الإنتاجية السنوية

أكثر من 6 ملايين قطعة من عوازل زجاج التيار المتردد والمستمر

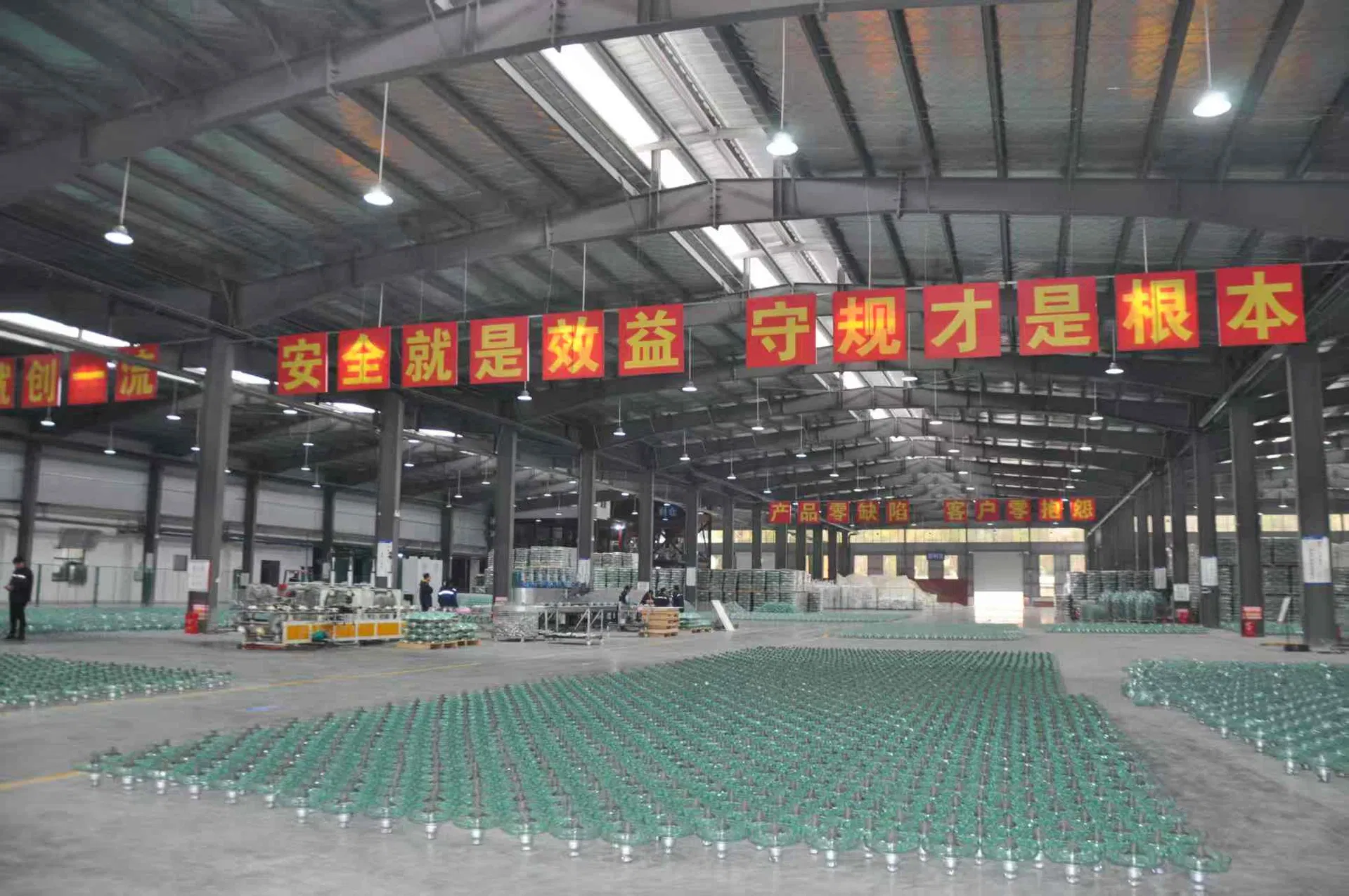

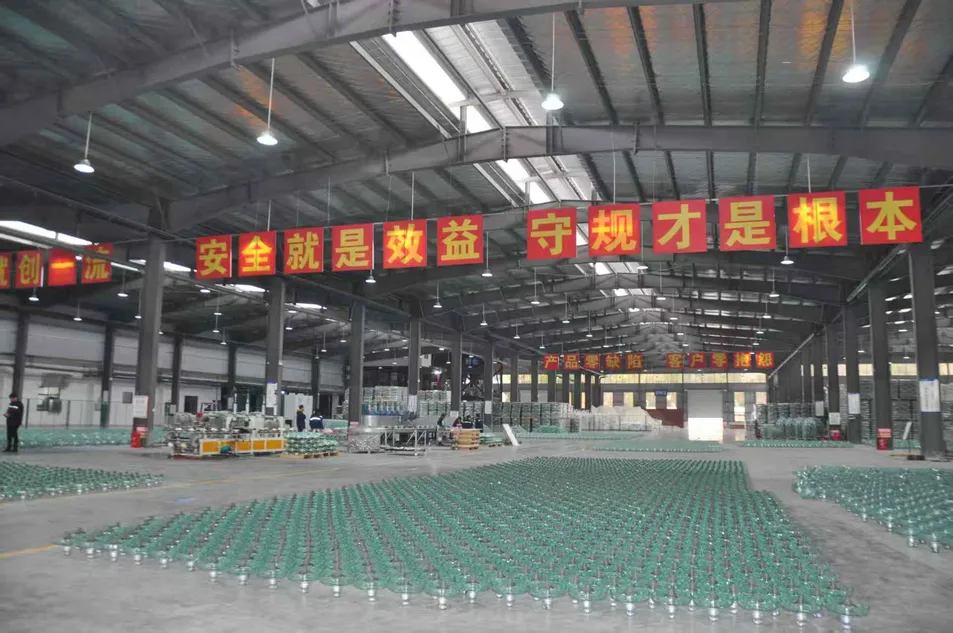

تدفق عملية الإنتاج ومزايا المصنع

عملية الإنتاج:
خلط المواد الخام ← انصهار السائل الزجاجي ← التشكيل ← التخفيف ← اختبار البرد/الصدمة ← تجميع الغراء ← الاختبارات الروتينية ← التعبئة والتغليف.

مزايا المصنع:
1. معدات تصنيع عالية التقنية متطورة.
2. سعر المصنع المباشر التنافسي.
3. سعة إنتاجية ضخمة مع فترات تسليم قصيرة.
4. نظام صارم للغاية لمراقبة الجودة.

التعبئة والتغليف والاختبار

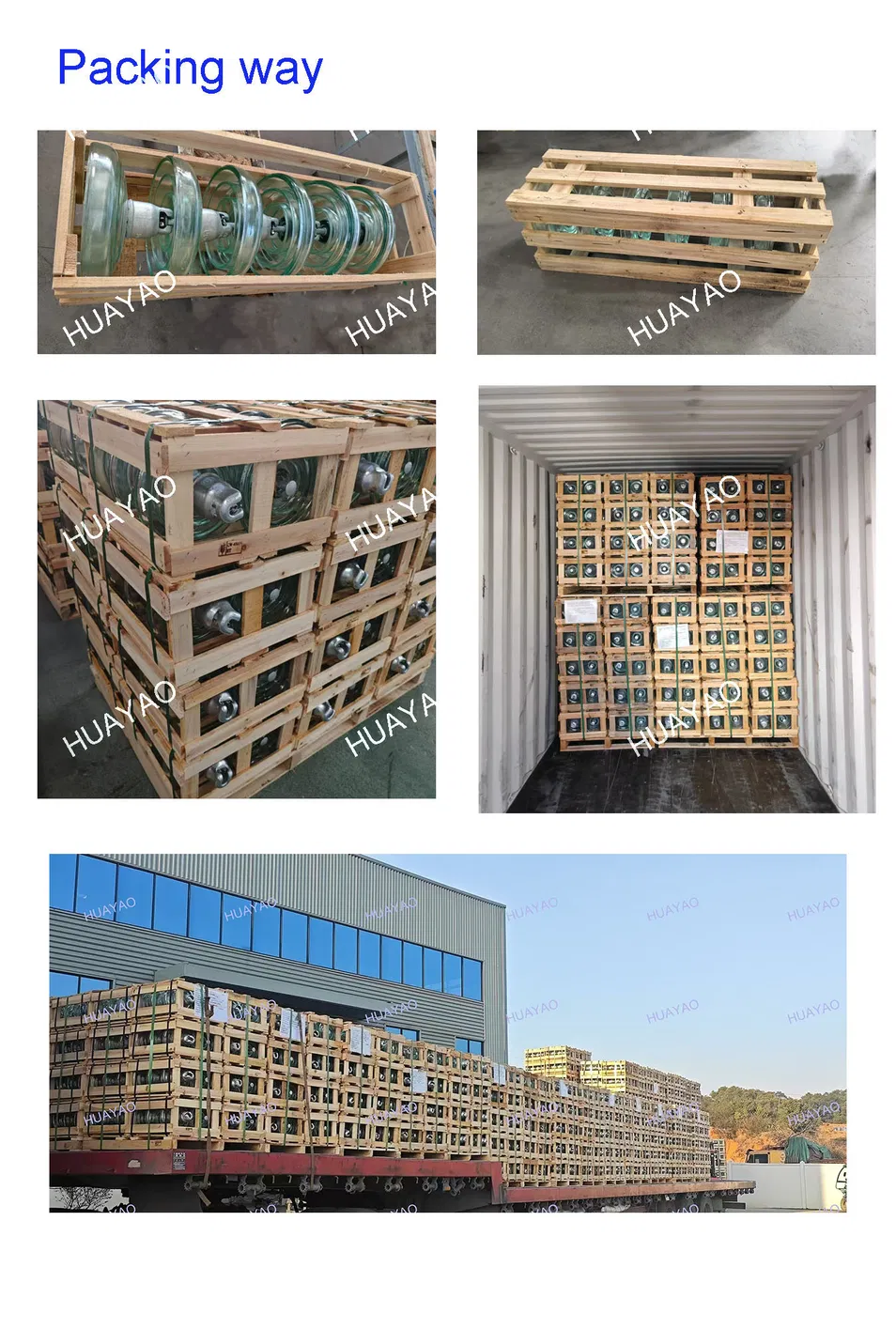

التعبئة والخدمات اللوجستية

طريقة التعبئة: حقيبة خشبية وألواح تحميل متينة

حجم العلبة الخشبية: 44 سم * 45 سم * 26 سم

الوزن الإجمالي: 24.5 كجم

السعة اللوجستية: حاوية 40HQ تتسع لـ 6480 قطعة

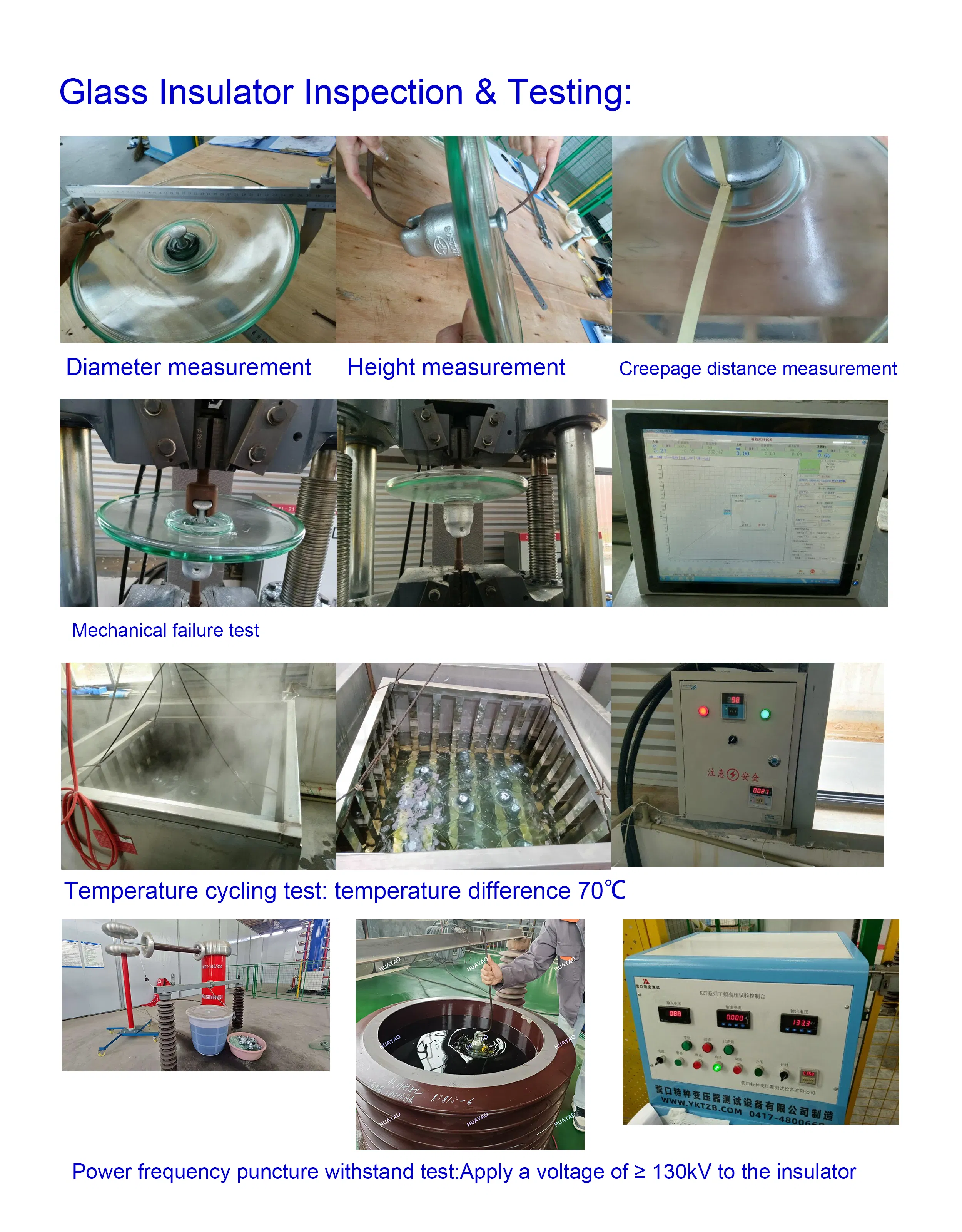

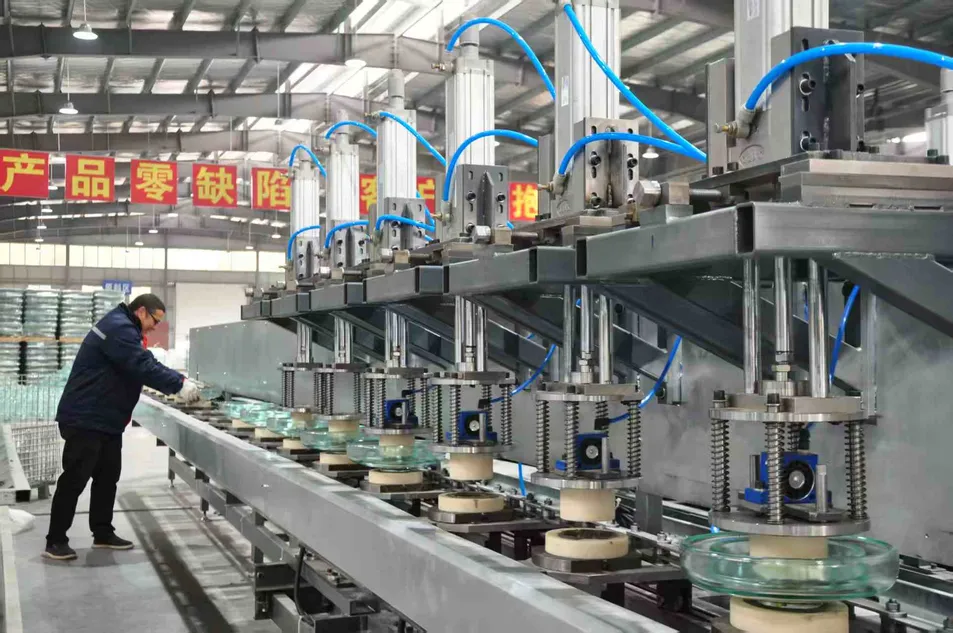

الاختبارات المعتمدة وفقاً لـ IEC60383

التحقق من الأبعاد القياسية.
التحقق من حالات التشريد والإزاحة.
اختبار متانة نظام القفل.
الاختبار المجلفن للأسطح المعدنية.
اختبار تحمل الصدمة الحرارية المفاجئة.
اختبار الحمل الميكانيكي الفاشل لضمان القوة القصوى.
اختبار مقاومة الثقب الكهربائي عند تردد الطاقة.

الشهادات والاعتمادات الدولية

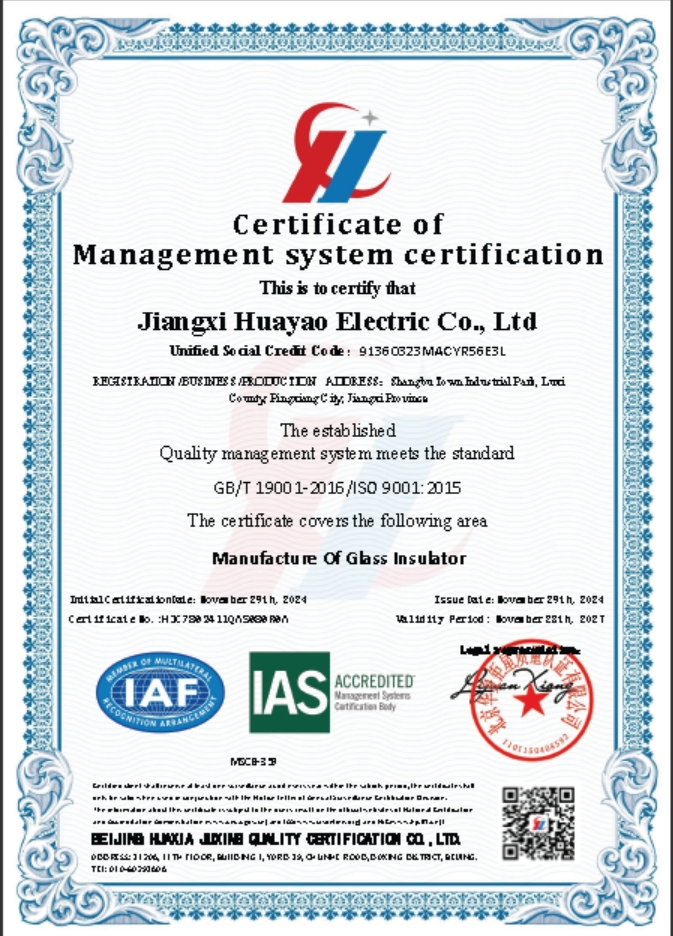

ISO 9001

شهادة نظام إدارة الجودة

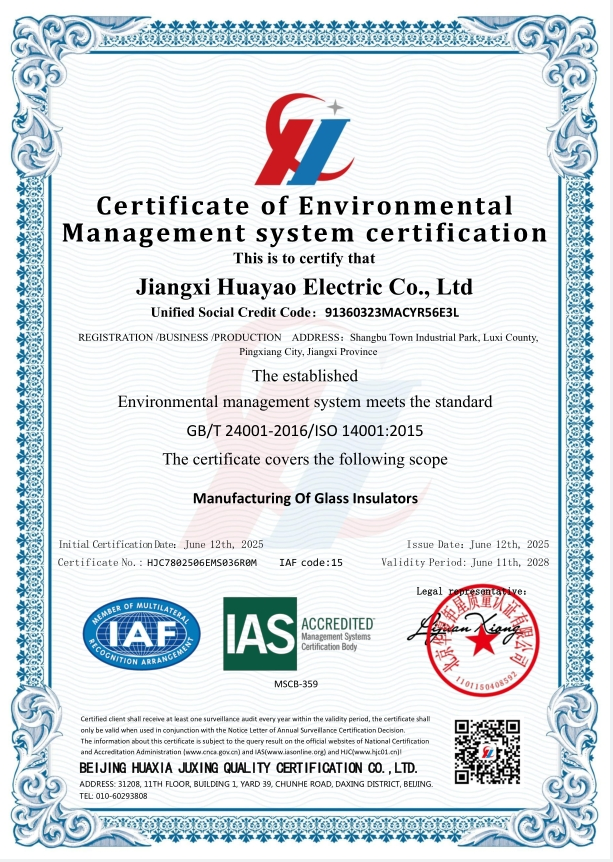

ISO 14001

شهادة نظام الإدارة البيئية

ISO 45001

شهادة نظام إدارة السلامة والصحة المهنية

الأسئلة المتداولة (FAQ)

هل أنتم شركة تجارية أم شركة مصنعة مباشرة؟

نحن مصنع مباشر متخصص في إنتاج وتصنيع العوازل الزجاجية، مما يضمن الجودة العالية في كل خطوة من مراحل الإنتاج وتقديم أسعار تنافسية ومباشرة من المصنع.

ما هي شروط الدفع المعتمدة لديكم للطلبات؟

نقبل دفع 30% كإيداع عن طريق T/T، ودفع الـ 70% المتبقية من الرصيد مقابل نسخة من سند الشحن (B/L)، أو عن طريق خطاب اعتماد (L/C) غير قابل للإلغاء عند الاطلاع.

كم يبلغ وقت التسليم المعتاد للطلبيات؟

في العادة، يستغرق التسليم حوالي 15 يومًا في الأوقات العادية، وقد يصل إلى 25 يومًا للطلبات الكبيرة الحجم. كما يمكننا تسريع الإجراءات والإنتاج في حالات الطلبات العاجلة.

هل تقدمون عينات مجانية لتقييم الجودة؟

نعم، نحن نوفر عينات مجانية للعملاء لتقييم الجودة، على أن يتحمل العميل تكاليف الشحن الأولي، ويتم استرداد هذه القيمة وخصمها عند تأكيد الطلب الرسمي لاحقاً.

ما هي القدرة الإنتاجية الشهرية للمصنع؟

تتجاوز طاقتنا الإنتاجية السنوية 6 ملايين عازل زجاجي للتيار المتردد والمستمر، وبما لا يقل عن 500,000 قطعة شهرياً من كل نوع تقريباً لتلبية الطلب المستمر.

ما هي شهادات الجودة والاعتمادات التي يمتلكها المصنع؟

المصنع حاصل على اعتمادات دولية تشمل ISO9001 لنظام الجودة، و ISO14001 للبيئة، و ISO45001 للصحة والسلامة المهنية، بالإضافة إلى توفر تقارير اختبارات معتمدة لجميع المنتجات.
