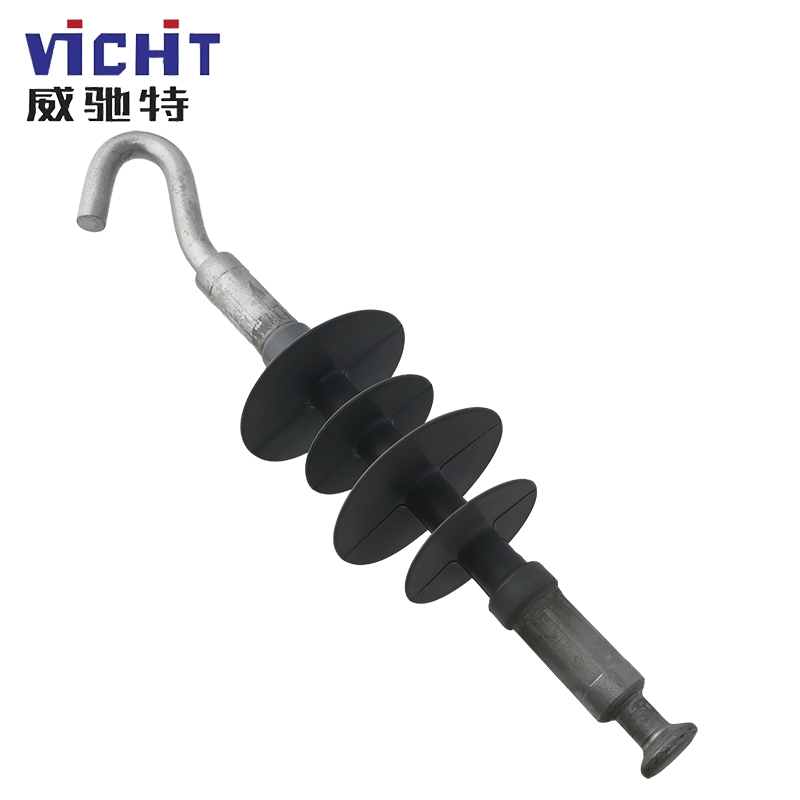

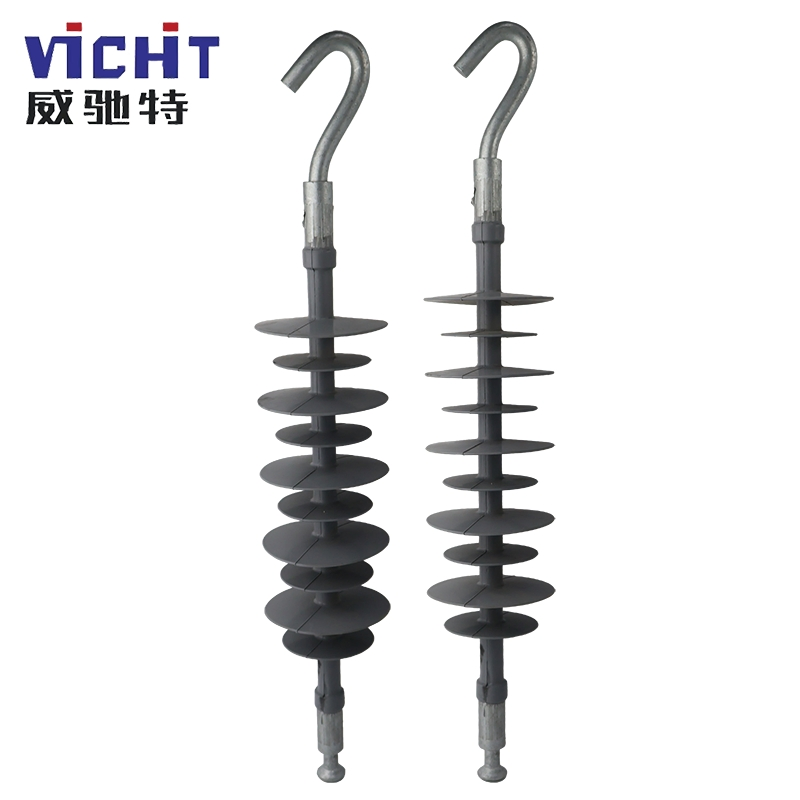

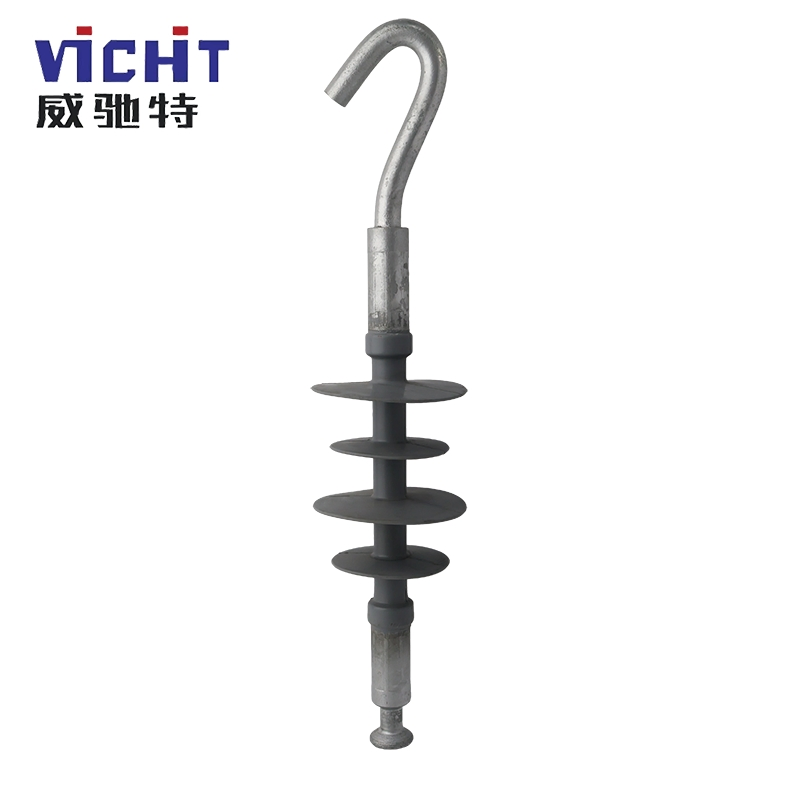

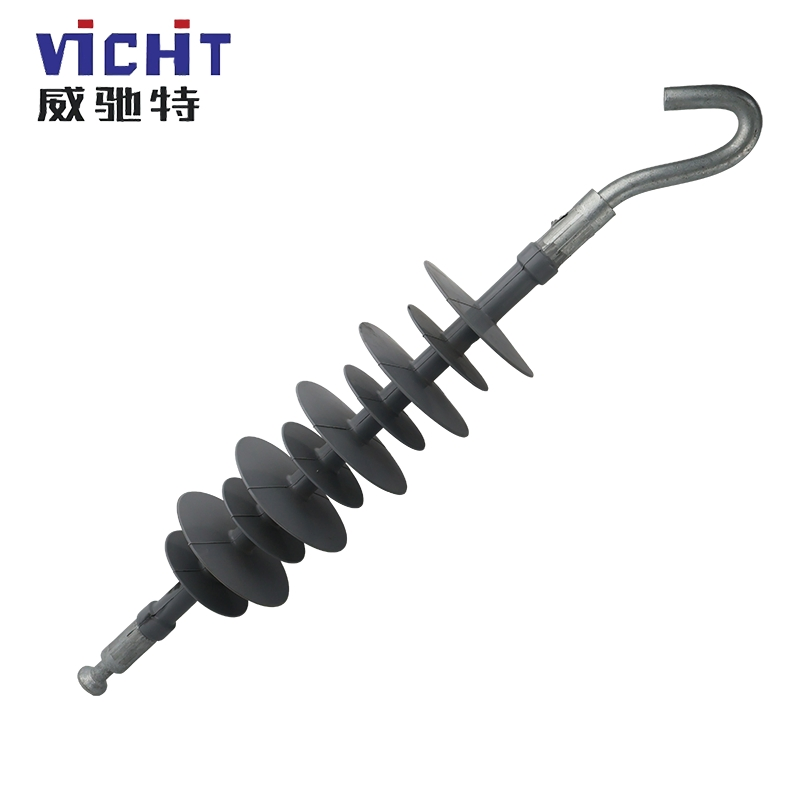

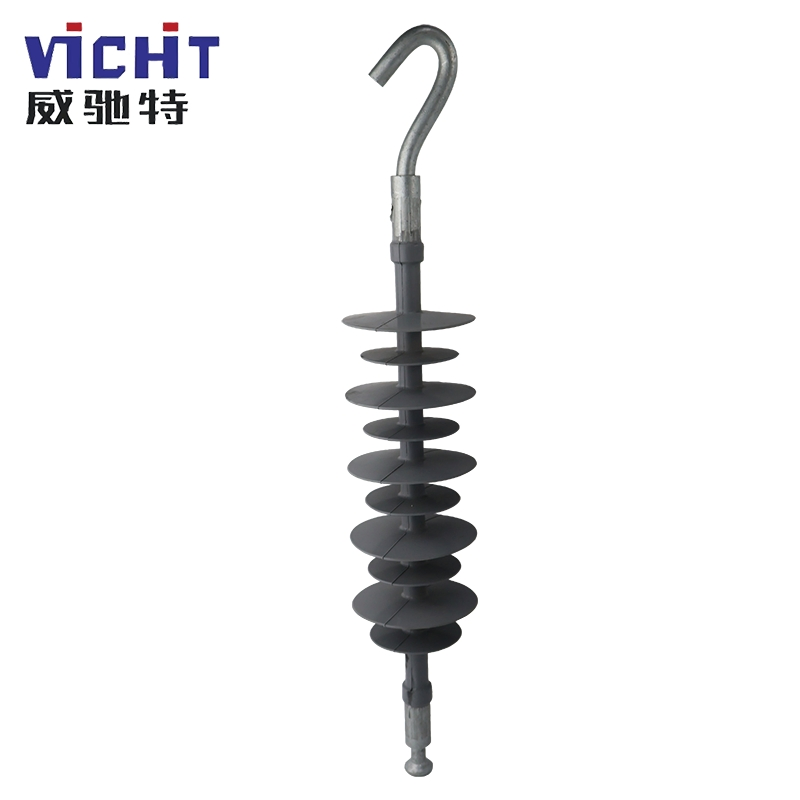

11kv عازل مركب معلق عازل سيليكون بوليمر لخطوط الأعمدة

التخصيص: متاح
تطبيق: عالية الجهد
مادة: مركب البوليمر

وصف المنتج

ملخص المنتج
عازل مركب معلق عازل سيليكون بوليمر لخطوط الأعمدة
هيكل
دبوس عازل
نوع
A نوع العازل
استعمال
عالية الجهد نقل الطاقة، العزل
طريقة الاتصال
الحوض الصغير نوع
حجم قدرة تحمل
160 كيلو نيوتن
شهادة
CE, ISO9001، معايير الجودة IEC 61109 / ANSI c29.11
اللون
رمادي
مسافة تسرب المياه
4500 ملم
سفك المادة
مطاط من السيليكون HTV
درجة حرارة التشغيل
-60℃ ~ +80℃
مقاومة الوميض الناتج عن التلوث
الفئة الرابعة (تلوث شديد)
تصميم الحياة
≥30 سنة (اختبار شيخوخة iec)
حزمة النقل
حقائب خشبية
تخصيص
مخصص
الأصل
الصين
رمز النظام المنسق
8546900000
وصف المنتج
عزل البولي أولفين
عزل البولي أولفين
والعزل هو مكون خاص للتحكم في العزل يقوم بدور حيوي في دعم الموصلات ومنع التيار من التأريض في خطوط الإرسال العلوية، مما يجعله أحد المكونات الأساسية لضمان التشغيل الآمن والموثوق للطاقة الكهربائية وشبكات الطاقة. مقارنة بالعوازل التقليدية من الخزف والزجاج، توفر المواد العازلة المركبة أداء فائق وشامل، بما في ذلك مقاومة أفضل للتلوث، وأداء العزل، والسمّية المائية، فضلاً عن الوزن الخفيف وسهولة النقل والتركيب.

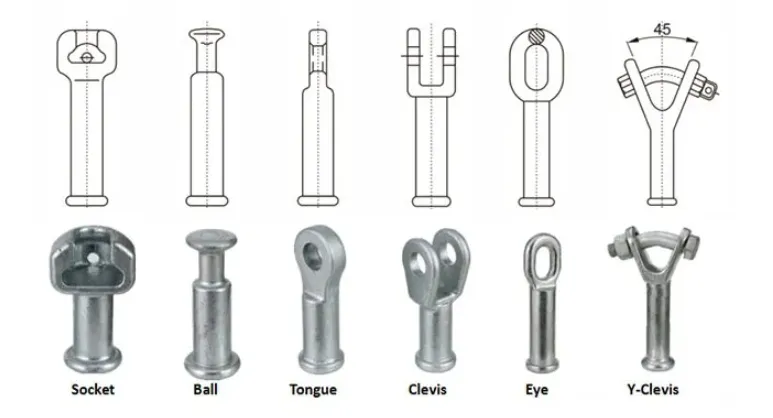

تفاصيل العازل المركب
المواصفات الفنية
رقم الطراز الجهد الاسمي (كيلو فولت) مقاومة الشد الميكانيكية المحددة (كيلونيوتن) اختبار الحمل الميكانيكي الروتيني الارتفاع الهيكلي الاسمي (مم)
FXBW-10/70 10 70 35 310
FXBW-35/70-1 35 70 35 670
FXBW-35/70-2 35 70 35 670
FXBW-66/70-1 66 70 35 870
FXBW-66/70-2 66 70 35 940
FXBW-66/120-1 66 120 60 870
FXBW-66/120-2 66 120 60 940
FXBW-110/70-1 110 70 35 1240
FXBW-110/70-2 110 70 35 1240
FXBW-110/70-3 110 120 35 1440
FXBW-110/120-1 110 120 60 1240
FXBW-110/120-2 110 120 60 1240
FXBW-110/120-3 110 120 60 1440
FXBW-220/120-1 220 120 60 2240
FXBW-220/120-2 220 120 60 2350
FXBW-220/120-3 220 120 60 2470
FXBW-330/120-1 330 120 60 3350
FXBW-500/120-1 500 120 60 4050
FXBW-500/120-2 500 120 60 4450
FXBW-500/120-3 500 120 60 4900
ملاحظات هامة:
  • يمكن تخصيص اللون حسب الطلب.
  • البيانات الكهربائية الموضحة لعوازل خطوط مركبة بدون حلقات Corona للجهود الأقل من 220 كيلو فولت. يوصى بتركيب حلقات Corona عند جهد 220 كيلو فولت وأكثر.
  • تتوفر أطوال أقسام إضافية ومسافات تسرب مختلفة. يرجى التواصل للحصول على التفاصيل.
  • جميع الأبعاد والتفاوتات والاختبارات تندرج ضمن معايير IEC أو ANSI المعتمدة.
  • جميع الأبعاد بالملليمتر (مم).
  • يمكننا التصميم وفقًا لمتطلبات المستخدم النهائي الخاصة.
مخطط أبعاد العازل

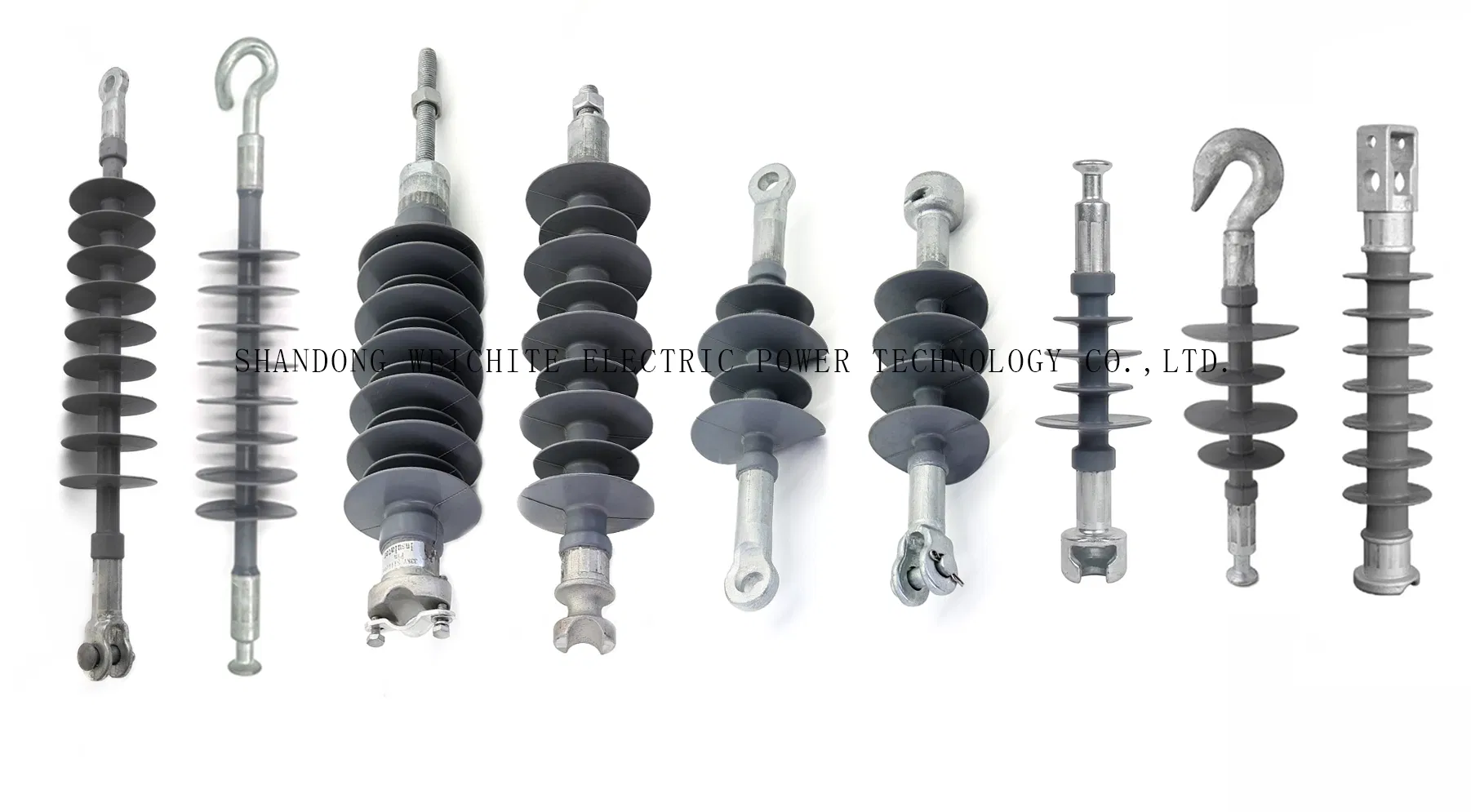

تركيبات عازل السيليكون
تجهيزات العازل المركب
ملف التعريف والقدرة الفنية

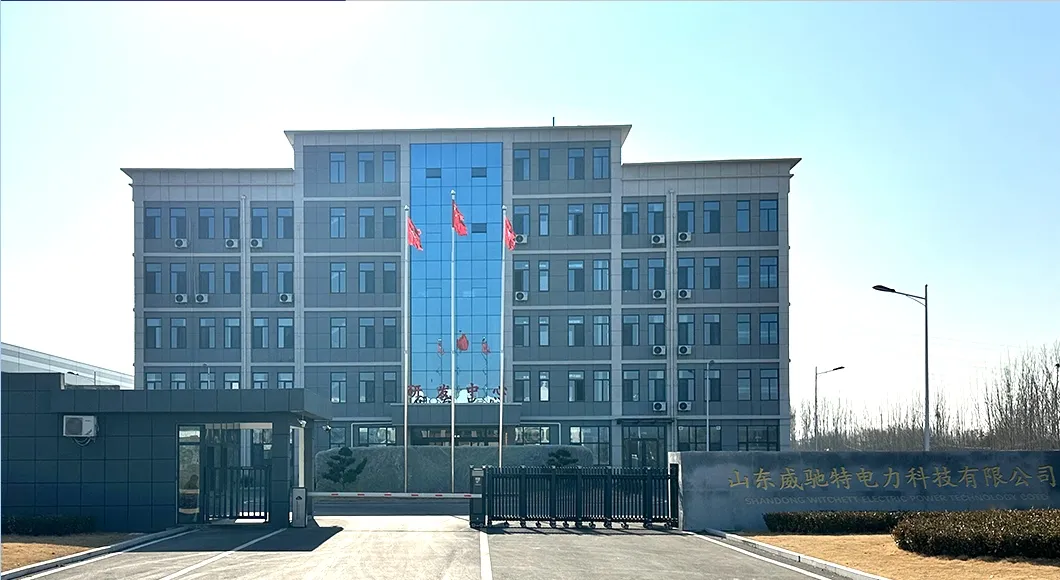

منشأة الإنتاج
نحن شركة ذات تكنولوجيا عالية تركز على البحث والتطوير، والتصنيع ومبيعات معدات الطاقة. نلتزم دائمًا بفلسفة الأعمال "القائمة على الابتكار والجودة والتوجه نحو العملاء"، كما أننا ملتزمون بتوفير حلول آمنة وموثوق بها وفعالة لمعدات الطاقة لصناعة الطاقة العالمية.

لدينا فريق من الخبراء والماهرين في مجال البحث والتطوير، كما أقمنا تعاوناً وثيقاً مع العديد من الجامعات ومؤسسات البحوث العلمية المعروفة، حيث نقوم باستمرار بإدخال واستيعاب التكنولوجيا المتقدمة، وحققنا عدداً من الاختراقات التكنولوجية في مجال المواد العازلة المركبة، وعوازل البورسلين، وتركيبات الطاقة الكهربائية، ومعدات دعم الطاقة لرفع كفاءة وأداء المنتج ليتماشى مع المستويات العالمية.

نحن نوفر حلولاً مخصصة حسب الاحتياجات الخاصة للعملاء لتلبية متطلبات مختلف التطبيقات. تأخذ شركتنا التجارة الدولية كالسوق الرئيسية لها، ويتم تصدير منتجاتنا إلى عشرات الدول والمناطق مثل جنوب شرق آسيا والشرق الأوسط وأفريقيا وأمريكا الجنوبية. مع سنوات عديدة من الخبرة في مجال الصناعة، تراكم لدينا عدد كبير من المشاريع الناجحة، ونقدم الدعم الفني الاحترافي في الوقت المناسب وخدمة ما بعد البيع المتميزة.

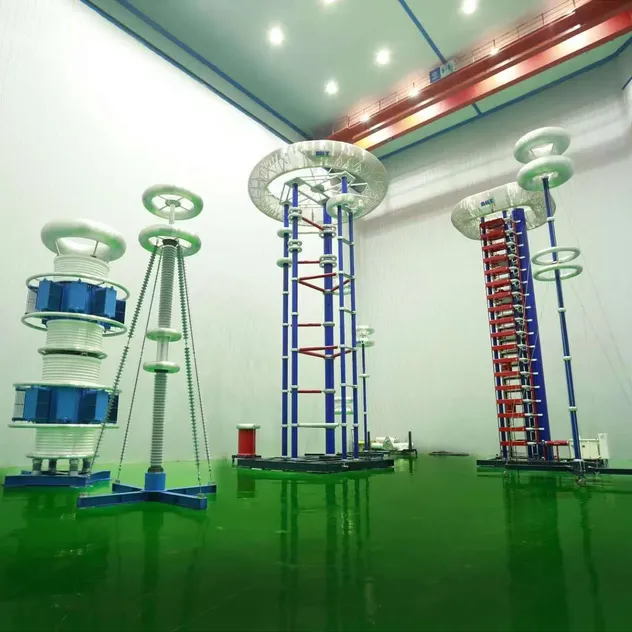

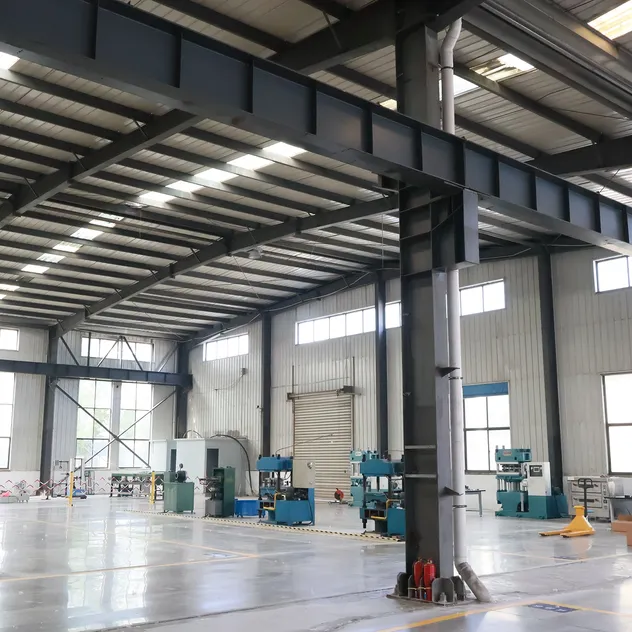

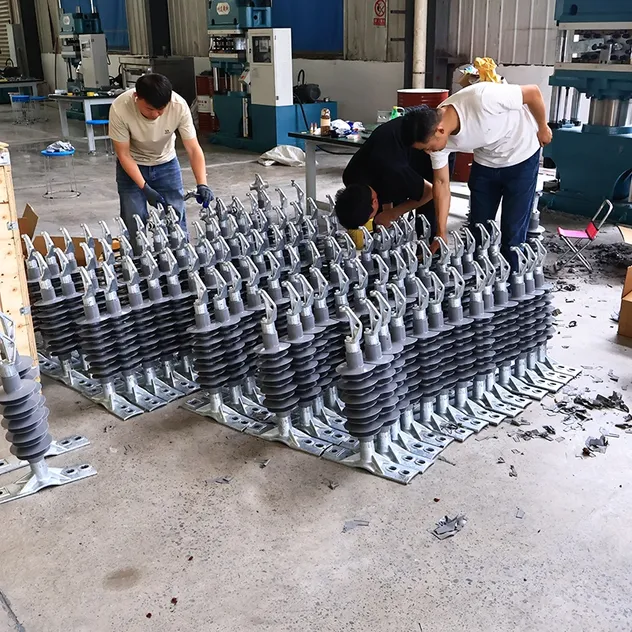

معدات الإنتاج 1 معدات الإنتاج 2 معدات الإنتاج 3
مصنعنا

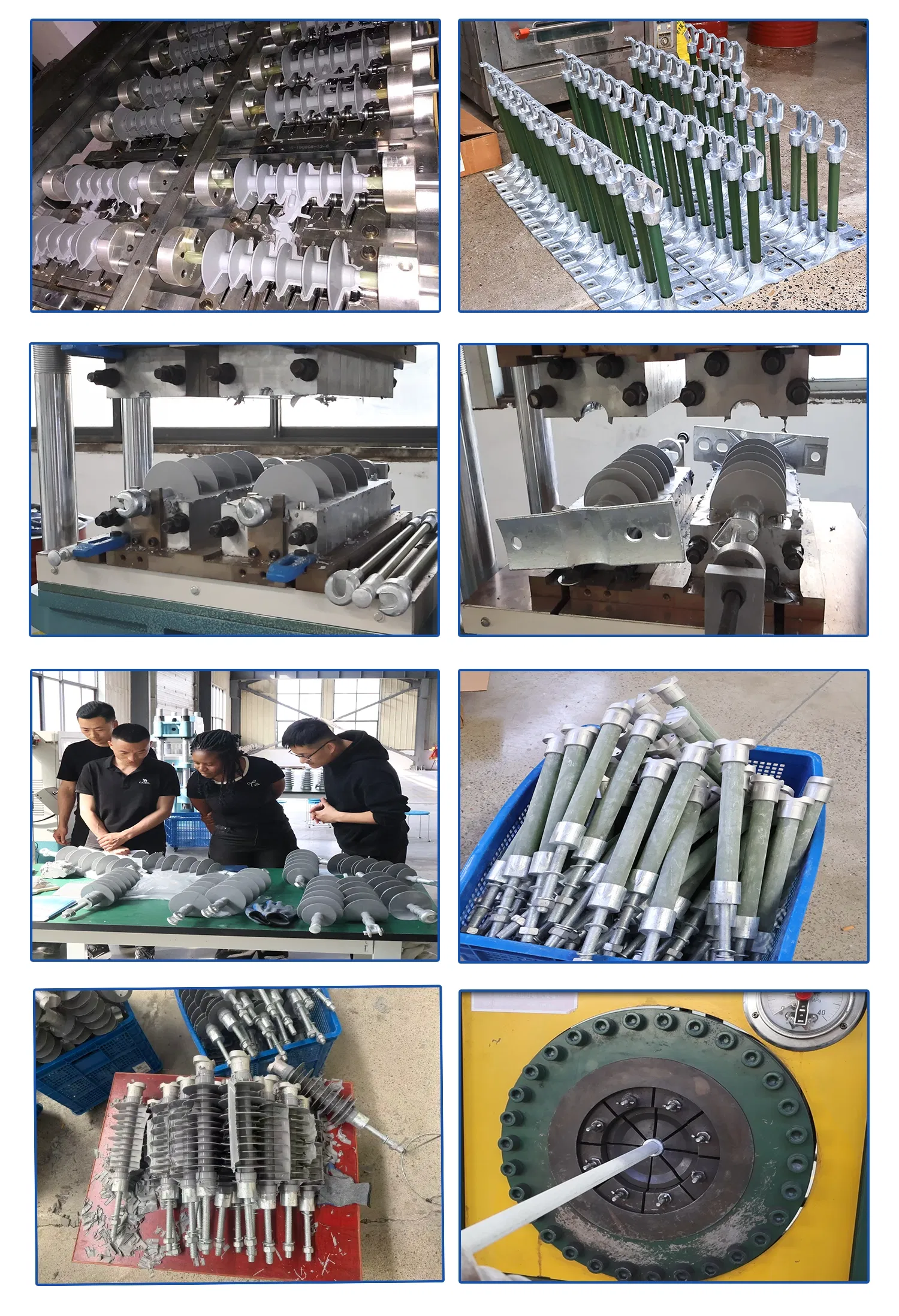

منشأة مصنع العوازل

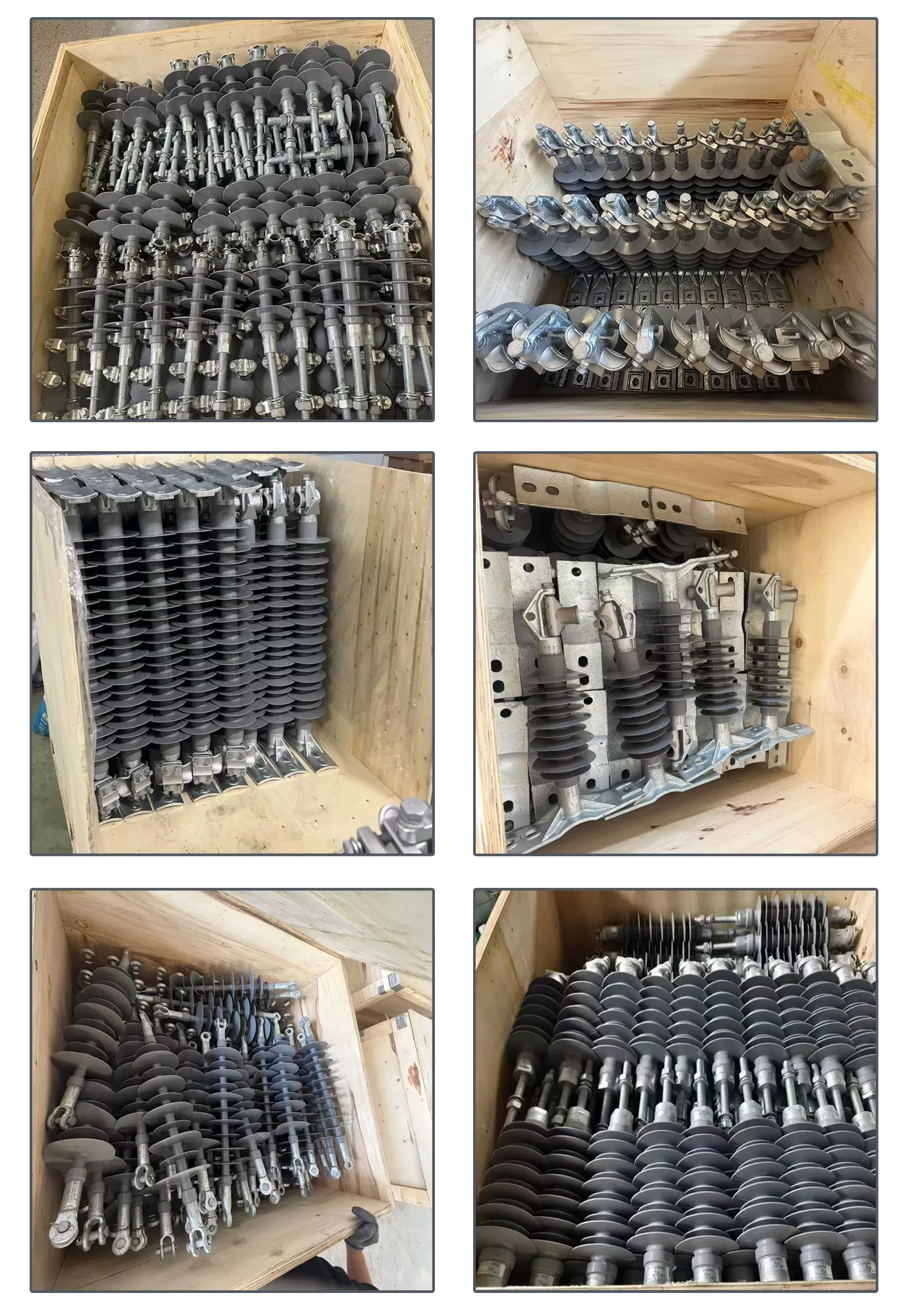

التغليف والشحن
تغليف العوازل المركبة
الشهادات والاعتمادات
شهادة جودة المنتج 1 شهادة جودة المنتج 2
الأسئلة الشائعة حول العوازل المركبة
ما هي وظيفة العازل المركب في خطوط نقل الطاقة؟
يقوم العازل المركب بدور حيوي في دعم الموصلات الكهربائية ميكانيكياً ومنع تسرب التيار الكهربائي إلى الأرض أو الأبراج الحاملة، مما يضمن تدفقاً آمناً ومستقراً للطاقة عبر الشبكة.
ما هي مميزات استخدام مطاط السيليكون HTV كمادة عزل؟
يتميز مطاط السيليكون HTV بقدرة فائقة على مقاومة العوامل الجوية، والأشعة فوق البنفسجية، وخاصية طرد الماء الممتازة (السمية المائية) التي تمنع تكون مسارات موصلة للكهرباء في البيئات الرطبة أو الملوثة.
هل يمكن تخصيص أبعاد وتصميم العازل؟
نعم، نحن نقدم خدمات تصميم مخصصة بالكامل لتلبية متطلبات المستخدم النهائي بما يتوافق مع الأبعاد المطلوبة، الأطوال الهيكلية، ومسافات تسرب المياه المختلفة للخطوط.
ما هو نطاق درجات الحرارة الذي تتحمله هذه العوازل؟
تم تصميم واختبار العوازل المركبة لتعمل بكفاءة وأمان كامل تحت ظروف مناخية قاسية، في نطاق درجات حرارة واسع يتراوح بين -60 درجة مئوية إلى +80 درجة مئوية.
ما هي المعايير الدولية التي تتبعها هذه المنتجات؟
جميع منتجاتنا مصنعة وفقاً لنظام إدارة الجودة ISO9001، ومطابقة بشكل كامل لأحدث المعايير الدولية المعتمدة مثل معايير IEC 61109 و ANSI c29.11.
