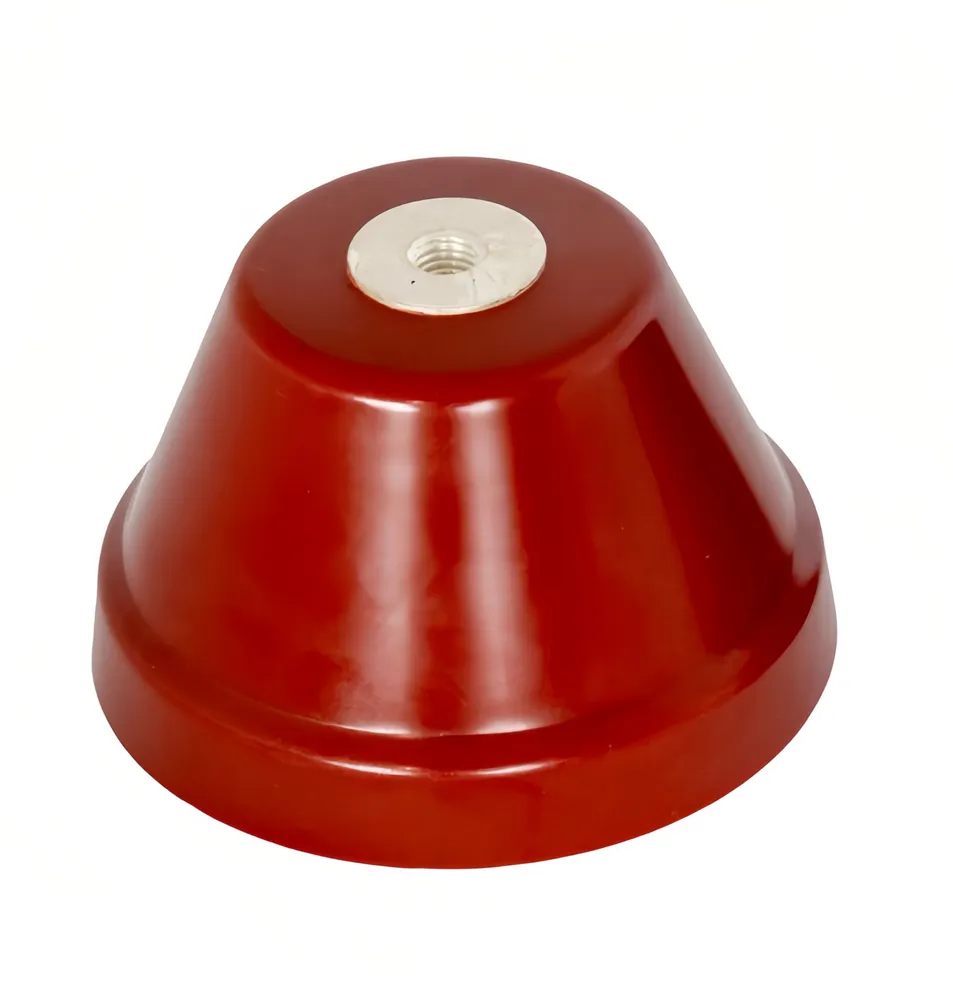

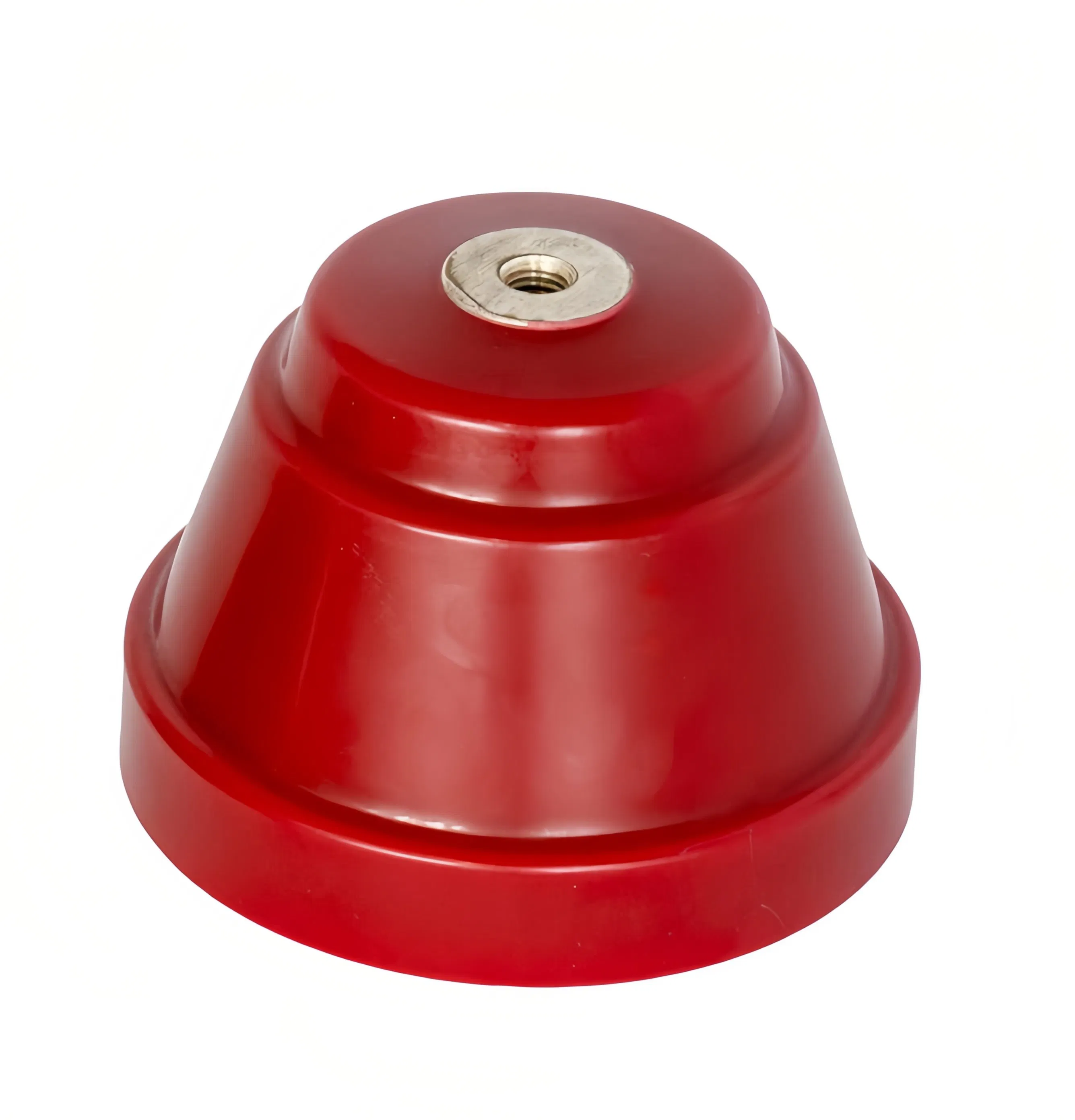

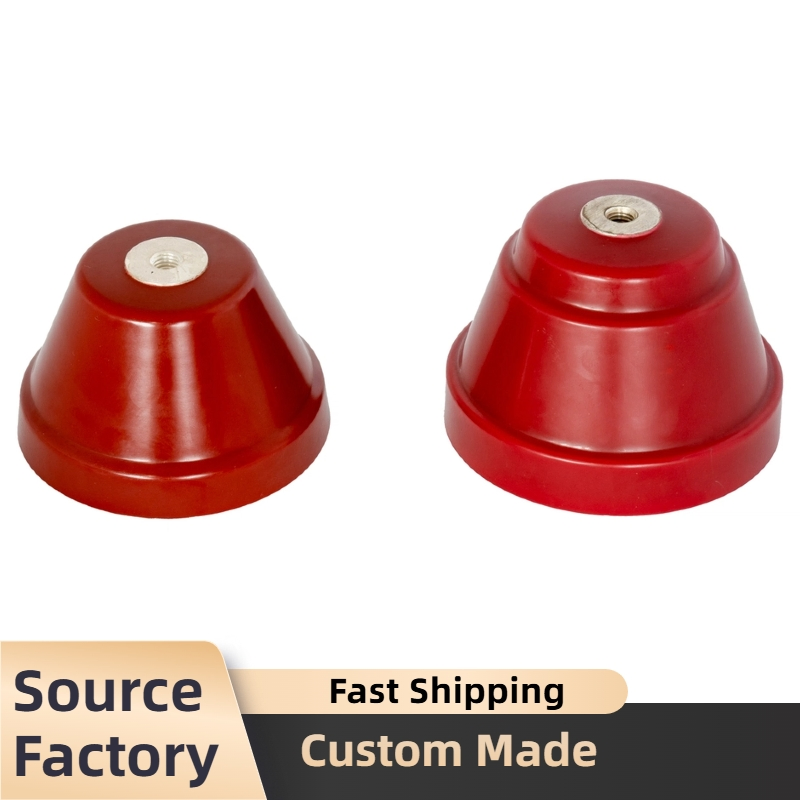

غلاف عازل من الراتنج الإيبوكسي موثوق 12kv 630A لمعدات التبديل عالية الجهد

ملخص المعلومات الأساسية

نموذج رقم

12-62

الهيكل

جلبة عازل

النوع

بوشات عازلة من راتنج الإيبوكسي

الاستعمال

العزل، التركيبات الكهربائية، اتصال قضيب التوزيع العالي الجهد والتحكم في إجهاد المجال

الشهادة

ISO9001 (نعمل بموجب معايير الجودة ISO9001)

اللون

الأحمر

الجهد المقدر

12 كم

التيار المقدر

630A

تردد الطاقة

45kv/Min

تفريغ جزئي

14.4kv < 3PC

حزمة النقل

كرتون معزز مع حماية من الصدمات باستخدام رغوة مقاومة للصدمات

المنشأ

الصين

رمز النظام المنسق

85469000

القدرة الإنتاجية

1000 قطعة/شهر

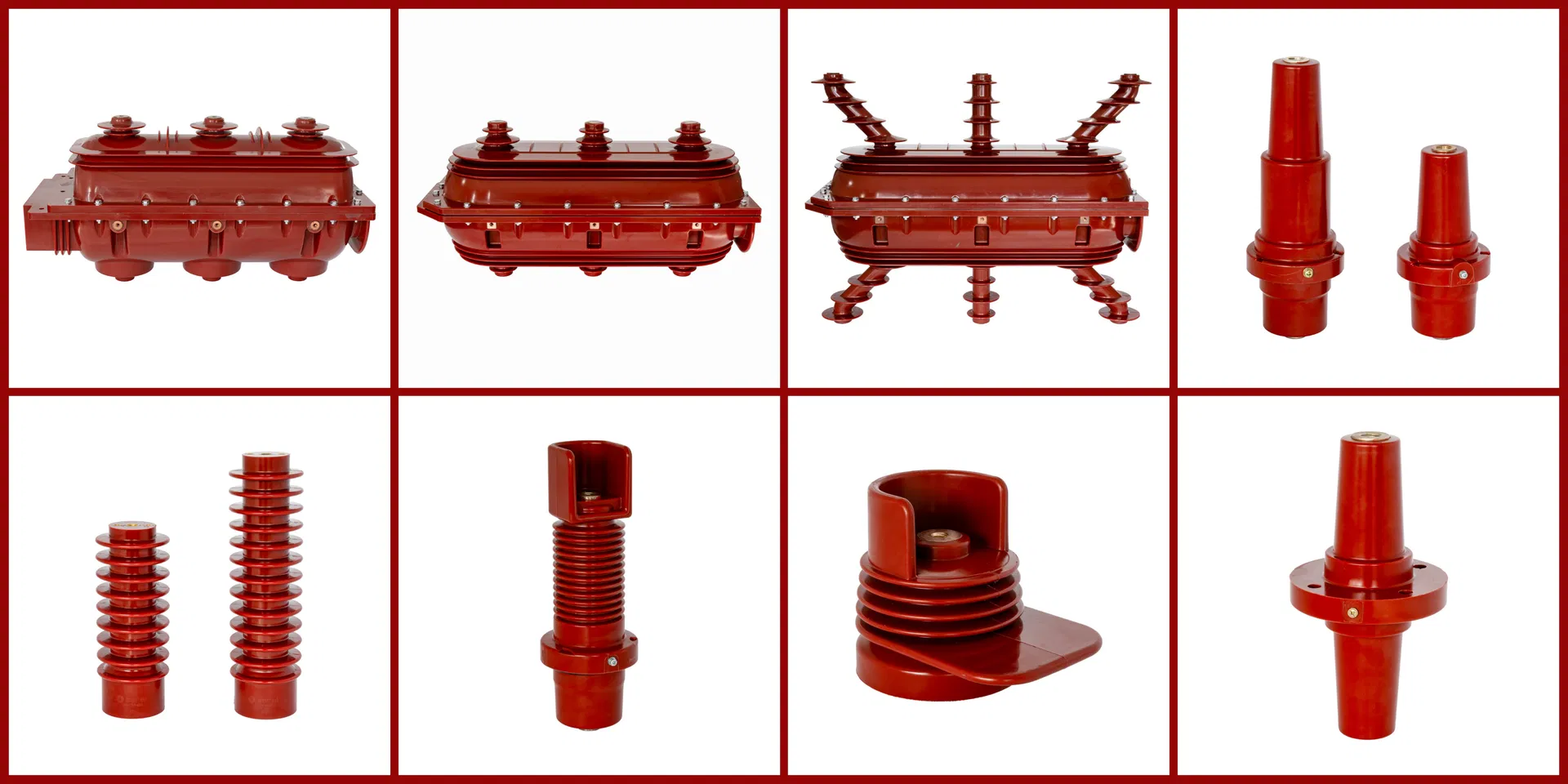

المنتج الرئيسي

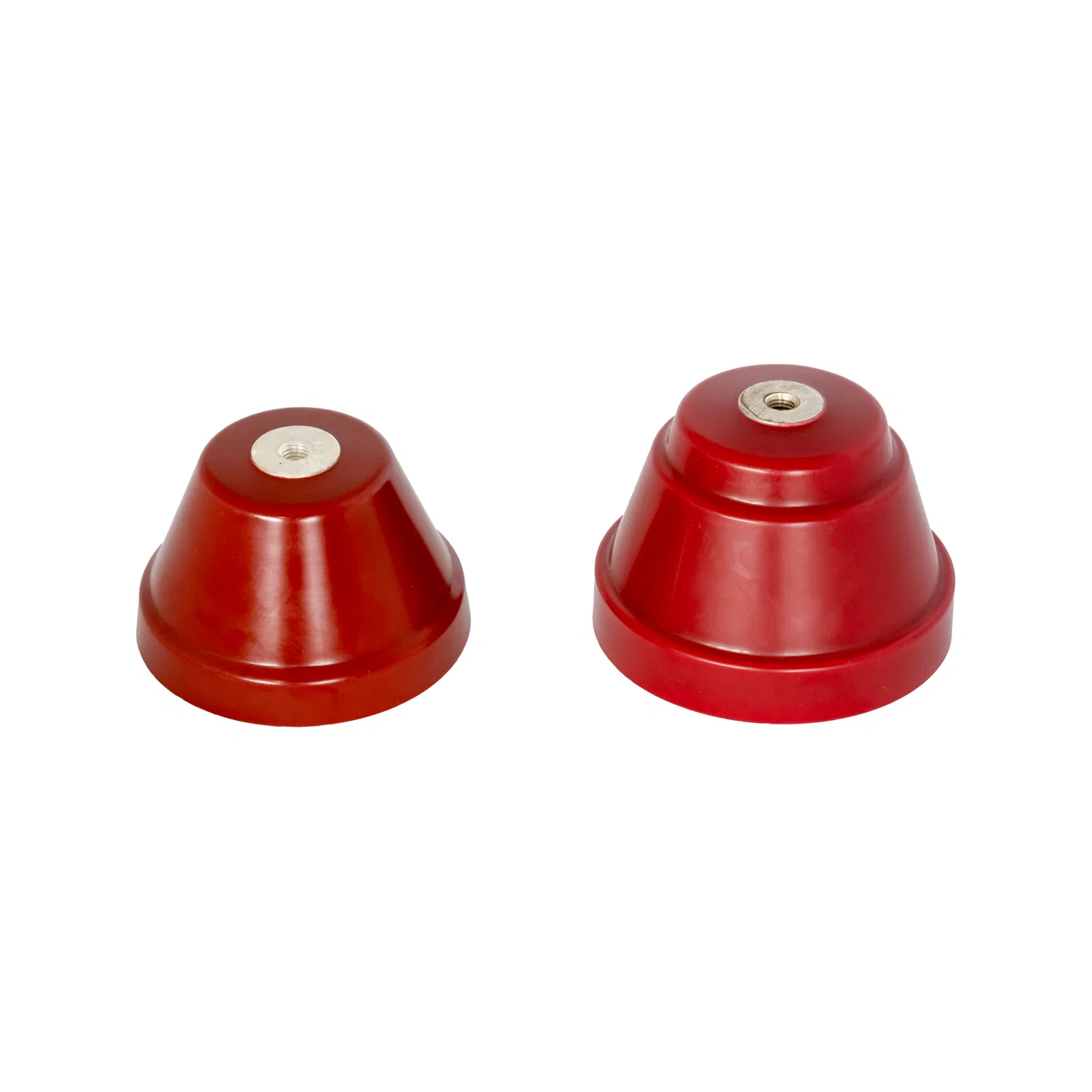

غلاف عازل من الراتنج الإيبوكسي موثوق 12kv 630A لمعدات التبديل عالية الجهد

وصف المنتج

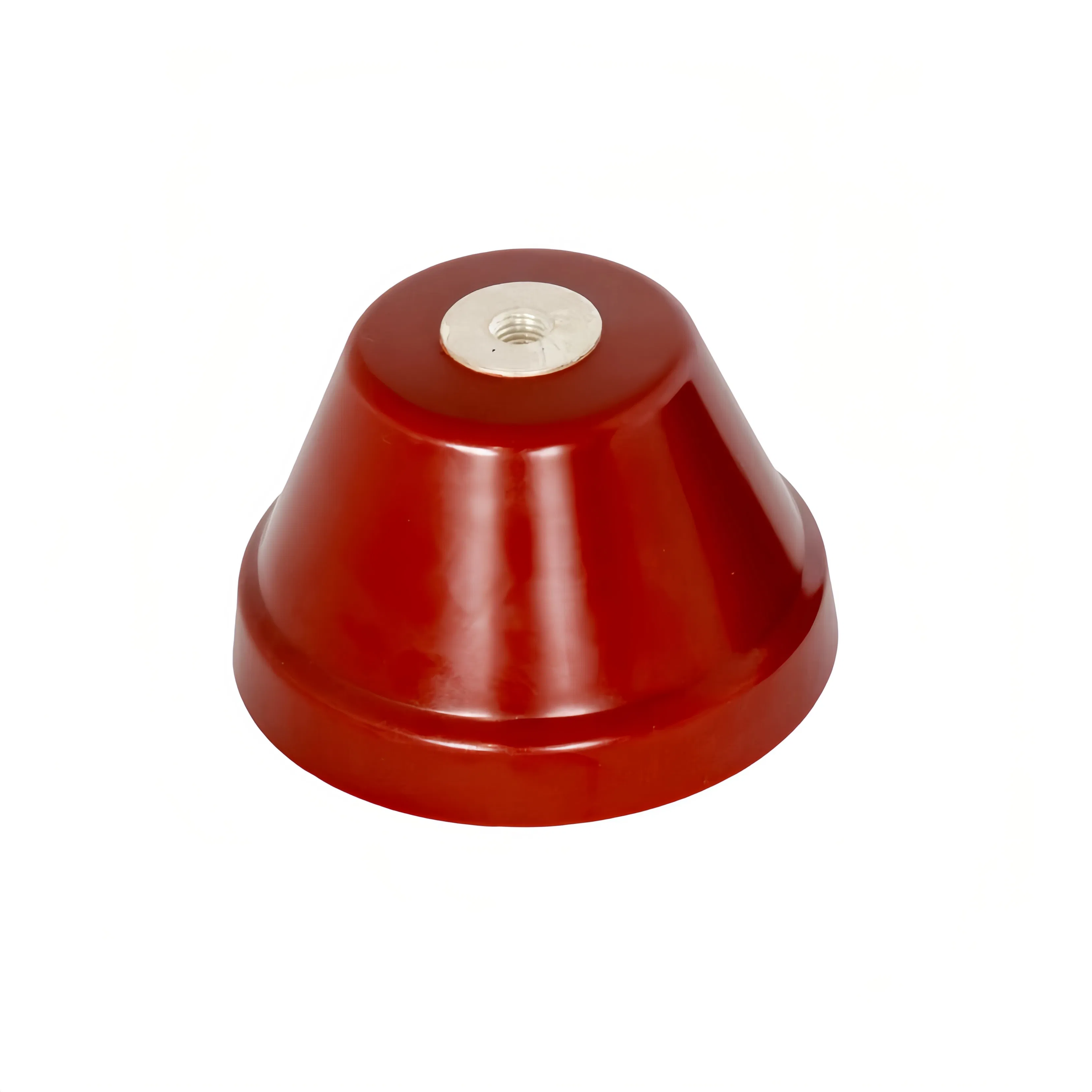

النموذج 12-62 هو جلبة صغيرة عالية الأداء لأنظمة الجهد المتوسط. وهي مصممة لوحدة RMU والقواطع الكهربائية، ويوفر عزل موثوق به وامتدادات آمنة لقضيب التوزيع.

الميزات والمزايا الرئيسية

📐

تصميم موفر للمساحة: مع ارتفاع 73 مم وتصميم مستدق الطرف، يعمل على تحسين المساحة في الحجرات الضيقة.

⚡

تفريغ جزئي منخفض: يحافظ على التفريغ عند أقل من 3 بيلوفولت عند 14.4 كيلو فولت، مما يمنع التدهور ويمتد العمر الافتراضي.

🛡️

عزل كهربائي ممتاز: يوفر راتنج الإيبوكسي 45 كيلو فولت/دقيقة جهد مقاومة ضد ارتفاعات الشبكة.

⚙️

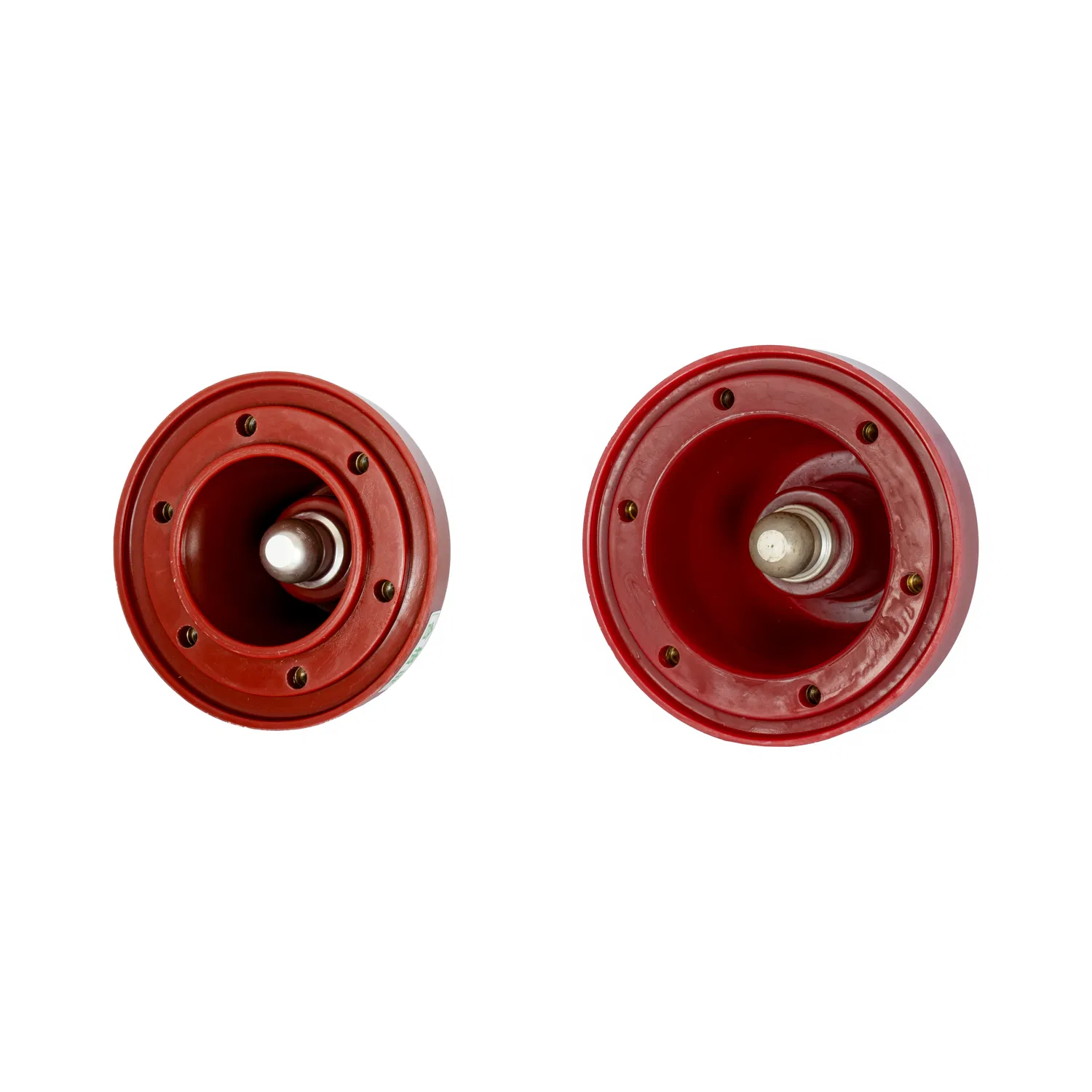

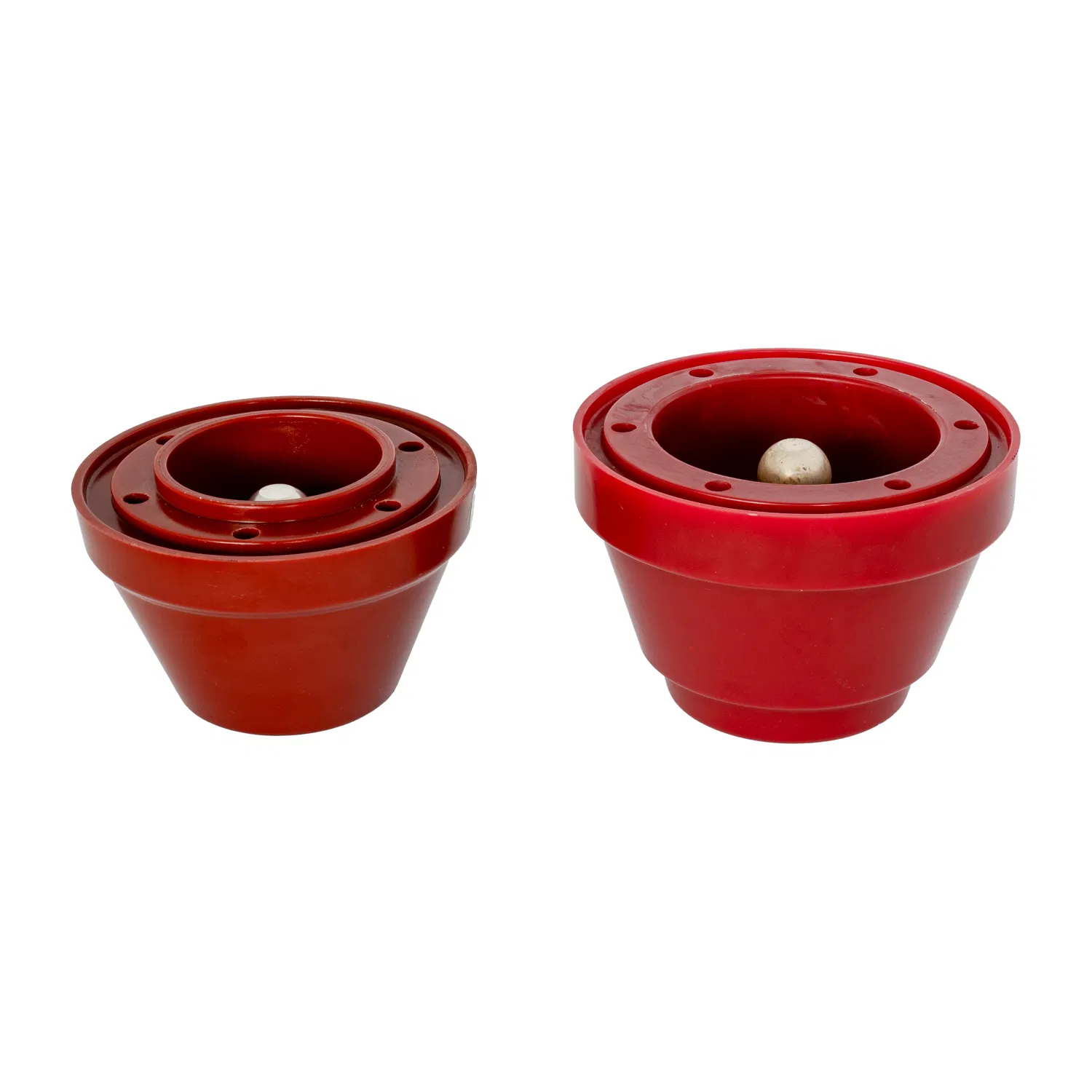

الملاءمة الميكانيكية الدقيقة: نمط مسمار 6-M6 على دائرة 78 مم مع وصلة علوية M10 لضمان التلامس الآمن المقاوم للاهتزاز.

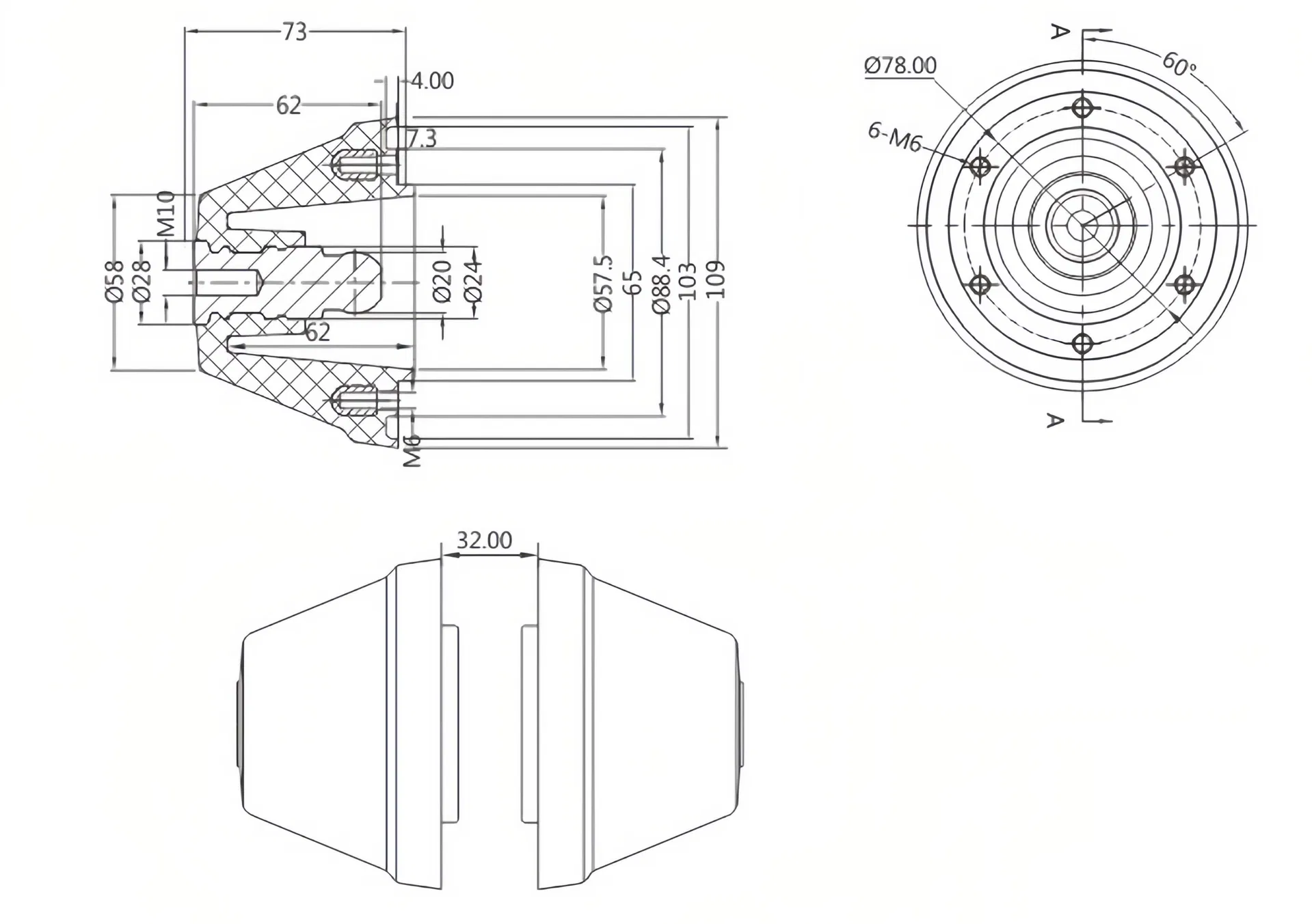

رسم مخطط تفصيلي

إجمالي الارتفاع: 73 مم
ارتفاع جسم المخروط الرئيسي: 62 مم
الحد الأقصى بقطر خارجي: 109 مم
قطر تحديد موضع الخطوة: 88,4 مم
قطر دائرة ميل التركيب: 78 مم
فتحات التركيب: 6-M6 ثقوب على فواصل زمنية تبلغ 60 درجة
وصلة علوية إدخال مؤشر الترابط: M10

المعلمات الفنية
الجهد المقدر	التيار المقدر	تردد الطاقة	تفريغ جزئي
12 كيلو فولت	630A	45 كيلو فولت/دقيقة	14.4 كيلو فولت < 3 كيلو فولت

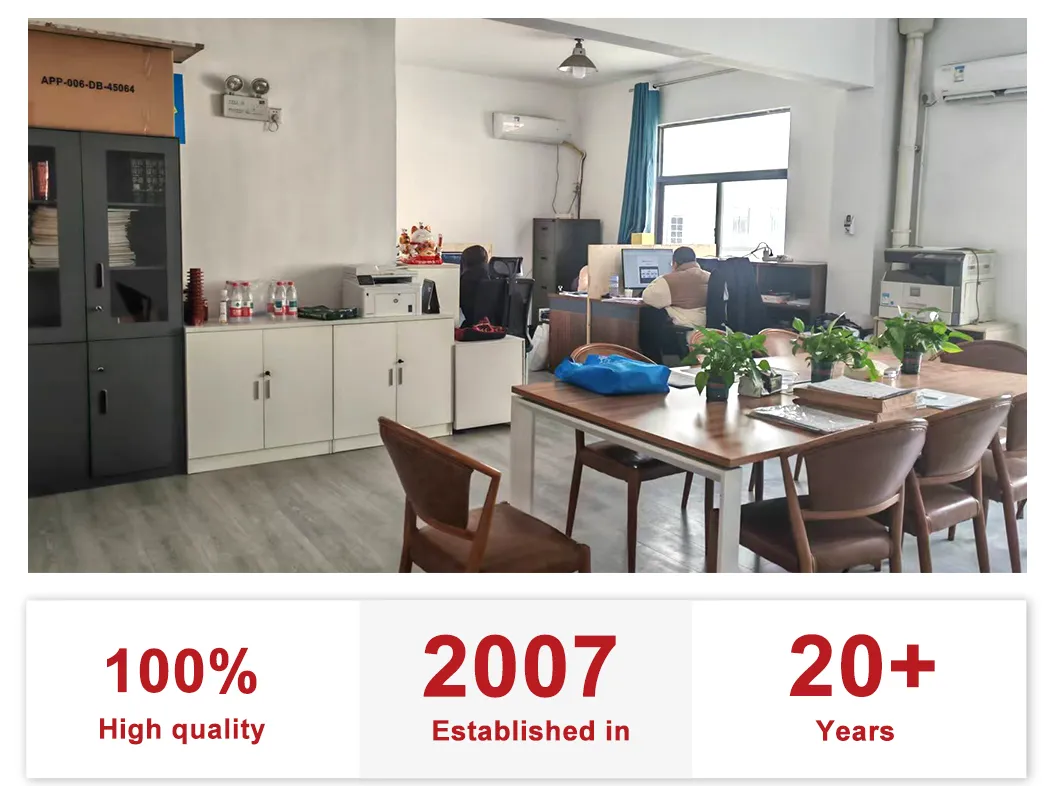

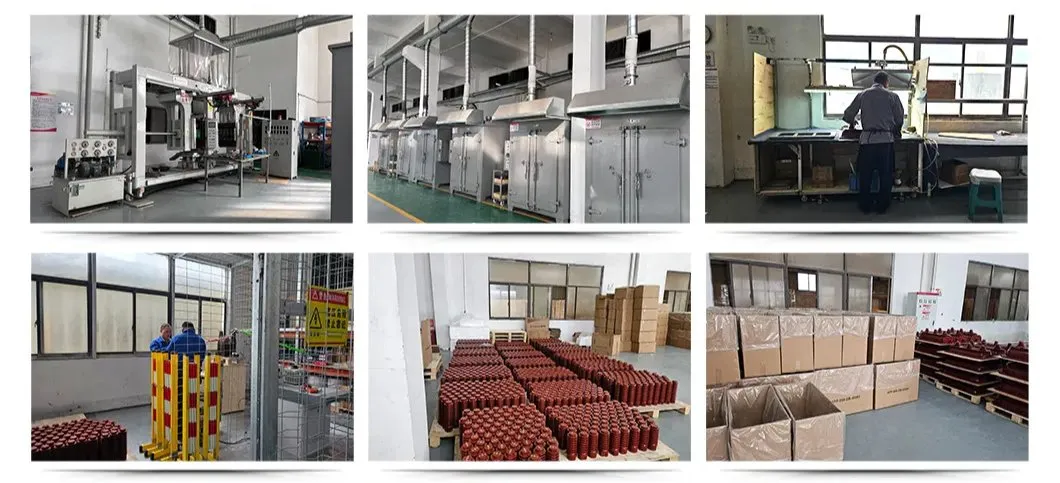

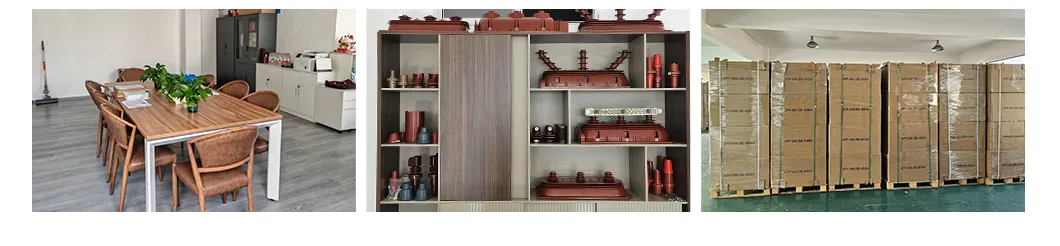

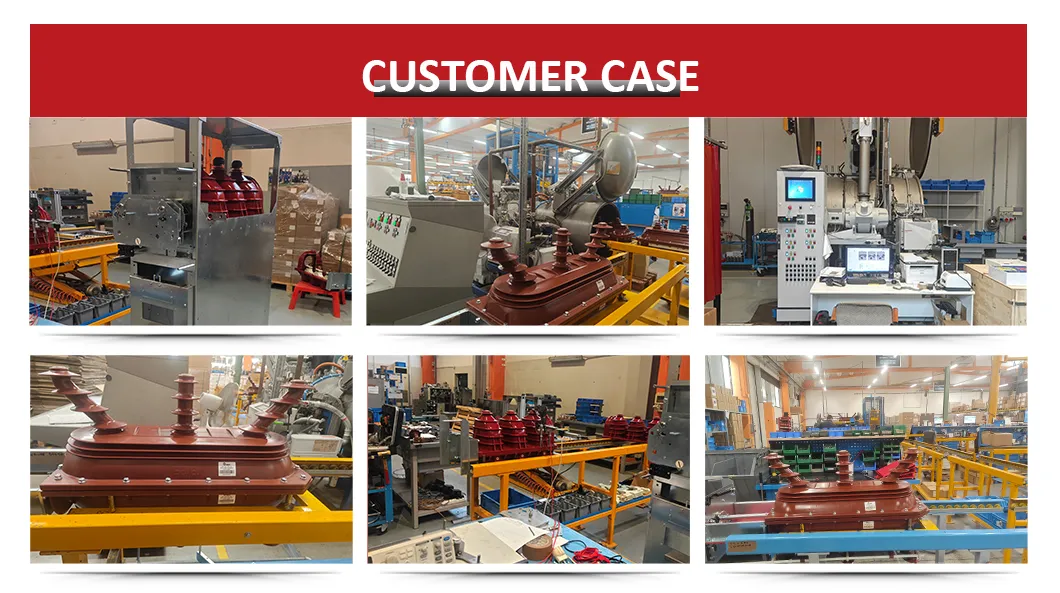

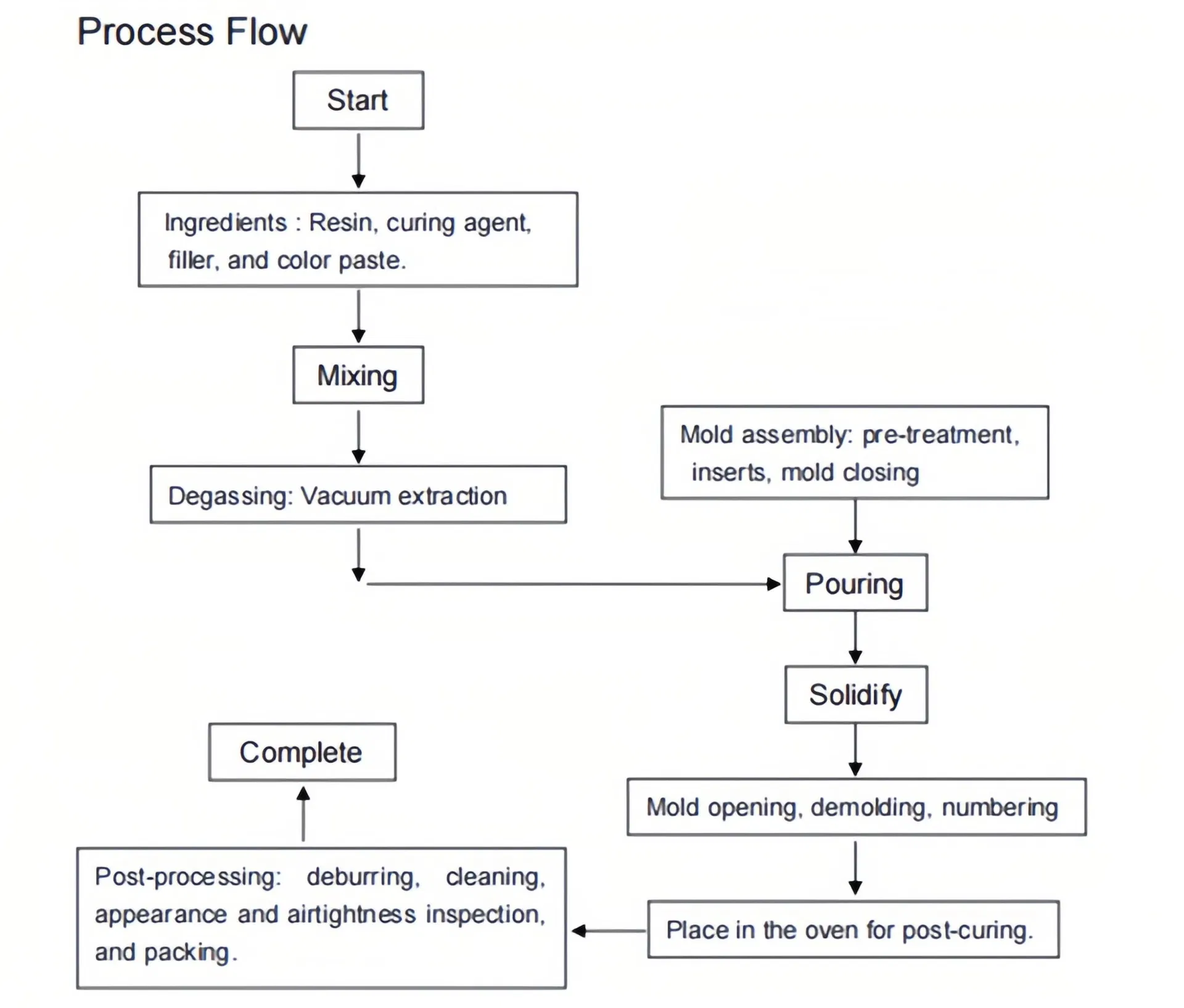

معايير الجودة والإنتاج

تلبي منتجاتنا معايير IEC وGB، حيث يتم تمرير الشهادات المطلوبة. نلتزم دائماً بتقديم أعلى مستويات الجودة لتلبية الاحتياجات المتنوعة للشبكات الكهربائية.

المزايا والشهادات

نظام الخدمة وحلول التغليف

حلول التغليف المتقدمة

علب كرتون مخصصة ومطابقة الدقة: تصميم عبوات مثالية لتحسين المساحة وتقليل تكاليف الشحن باستخدام مواد مموجة قوية تقاوم الضغط والتأثير.
العلامة التجارية الحصرية وقيمة التمييز: تخصيص علب الكرتون لتصميمات مميزة ومؤثرة.

توسيد لوح ورقي من قرص العسل (Honeyomb): حماية أساسية لمقاومة الضغط وامتصاص الصدمات.
مواد صديقة للبيئة وقابلة لإعادة التدوير: تضمن الاستدامة ودعم المبادرات البيئية الخضراء.
إرشادات النقل والتخزين: تجنب الضغط والرطوبة والحرارة، مع إمكانية تكديس 3 طبقات كحد أقصى.

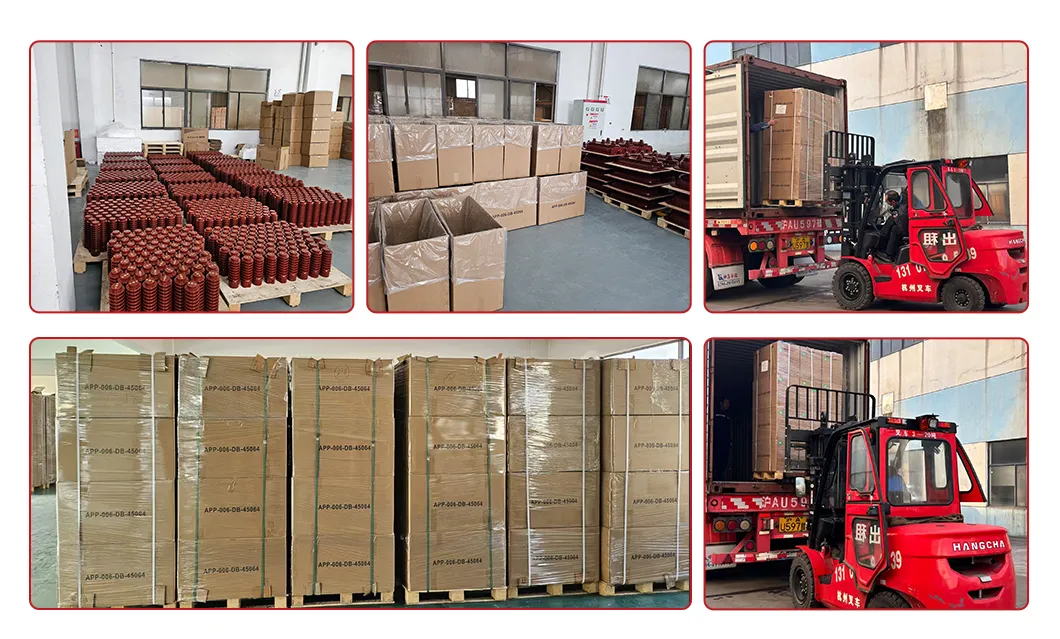

التغليف والشحن

الأسئلة الشائعة (FAQ)

ما هي الوظيفة الأساسية لجلبة عازل راتنج الإيبوكسي 12kv 630A؟

تُستخدم الجلبة بشكل أساسي لتوفير عزل كهربائي موثوق في التركيبات الكهربائية عالية الجهد، وتوصيل قضيب التوزيع بشكل آمن مع التحكم الفعال في إجهاد المجال الكهربائي.

ما هي ميزة التفريغ الجزئي المنخفض في هذا المنتج؟

يحافظ المنتج على مستوى تفريغ جزئي منخفض جداً أقل من 3 بيكوكولوم (3pC) عند 14.4 كيلو فولت، مما يمنع التدهور العازل للمكونات ويطيل العمر الافتراضي للمعدات بشكل كبير.

هل تتوافق هذه الجلبة العازلة مع أنظمة الجهد المتوسط؟

نعم، تم تصميم النموذج خصيصاً لوحدات RMU والقواطع الكهربائية المخصصة لأنظمة الجهد المتوسط والجهد العالي حتى 12 كيلو فولت.

ما هي المواد المستخدمة في تغليف المنتج لضمان سلامته أثناء النقل؟

يتم تغليف المنتج في كرتون معزز مع توسيد رغوي مقاوم للصدمات، بالإضافة إلى استخدام ألواح قرص العسل الورقية لامتصاص الاهتزازات وحماية القطع الحساسة أثناء الشحن.

ما هي المعايير الدولية التي يتوافق معها هذا المنتج؟

يتم تصنيع المنتج بالكامل وتطويره بموجب معايير إدارة الجودة ISO9001، وهو يتوافق تماماً مع المعايير الفنية الدولية IEC والمواصفات القياسية GB.

ما هي متطلبات التركيب الميكانيكي لهذا النموذج؟

يحتوي النموذج على نمط مسمار من 6 فتحات M6 على دائرة ميل بقطر 78 مم، مع وصلة علوية بإدخال لولبي M10 لضمان اتصال ميكانيكي ثابت ومقاوم للاهتزاز.
