12kv 1250A عازل أنبوب الإيبوكسي عالي الجودة لمعدات التبديل

1 / 5

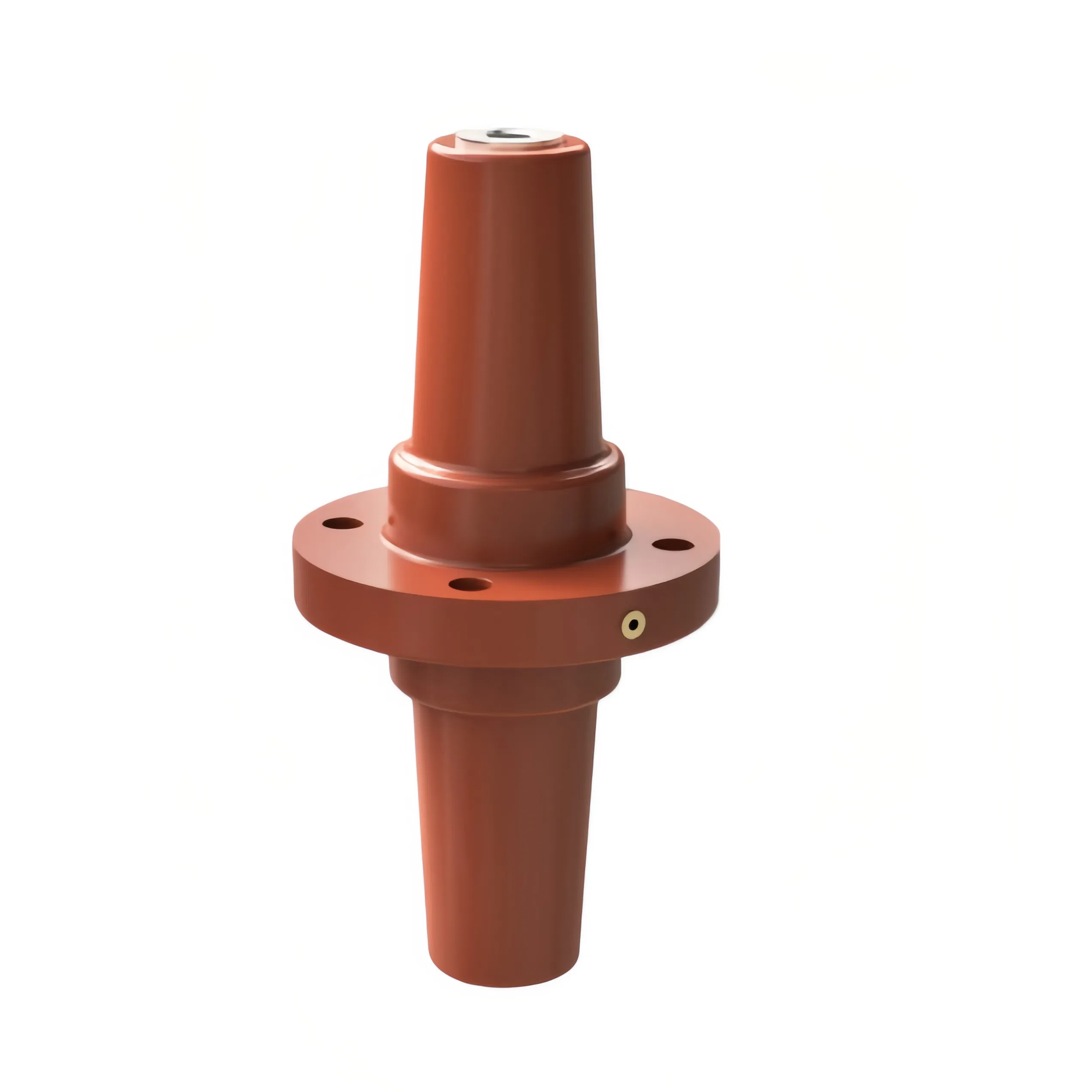

12kv 1250A عازل أنبوب الإيبوكسي عالي الجودة لمعدات التبديل

إرسال استفسار

وصف المنتج

عازل أنبوب الإيبوكسي عالي الجودة لمعدات التبديل

وصف المنتج

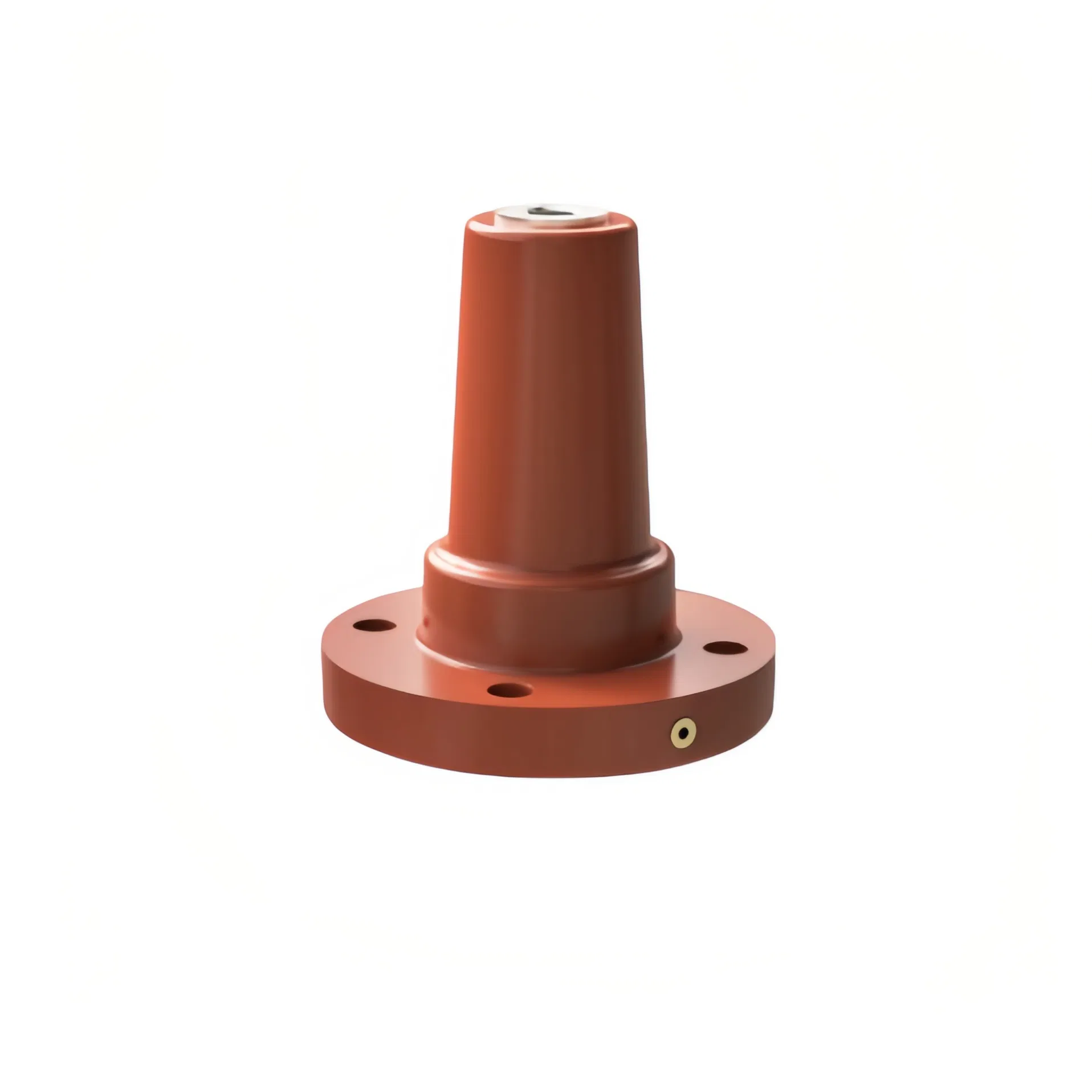

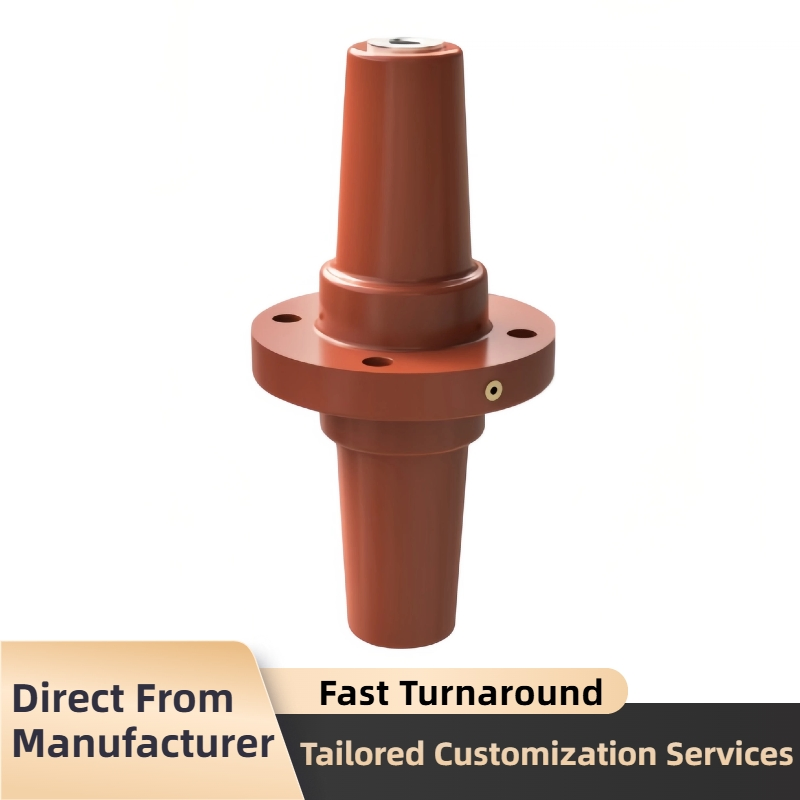

يُعد عازل الجلبة من الفئة 12-254 عازلاً عالي الجهد من الفئة الممتازة لأنظمة بجهد 12 كيلو فولت.

تم صنع هذه الجلبة باستخدام تقنية الراتنج الإيبوكسي المتقدم من APG، وهي ضرورية لأنظمة المعلومات الجغرافية (GIS)، ووحدة RMU، والمحطات الفرعية.

يوفر الدعم لـ 630A و1250A قوة لا مثيل لها وثباتًا حراريًا.

المعلمات الفنية

الجهد المقدر	التيار المقدر	تردد الطاقة	تفريغ جزئي	قيمة المواسعة
12 كيلو فولت	630A	45 كيلو فولت/دقيقة	14.4 كيلو فولت < 3 بيكو كولوم	18±2 قدم/بوصة
12 كيلو فولت	1250A	45 كيلو فولت/دقيقة	14.4 كيلو فولت < 3 بيكو كولوم	18±2 قدم/بوصة

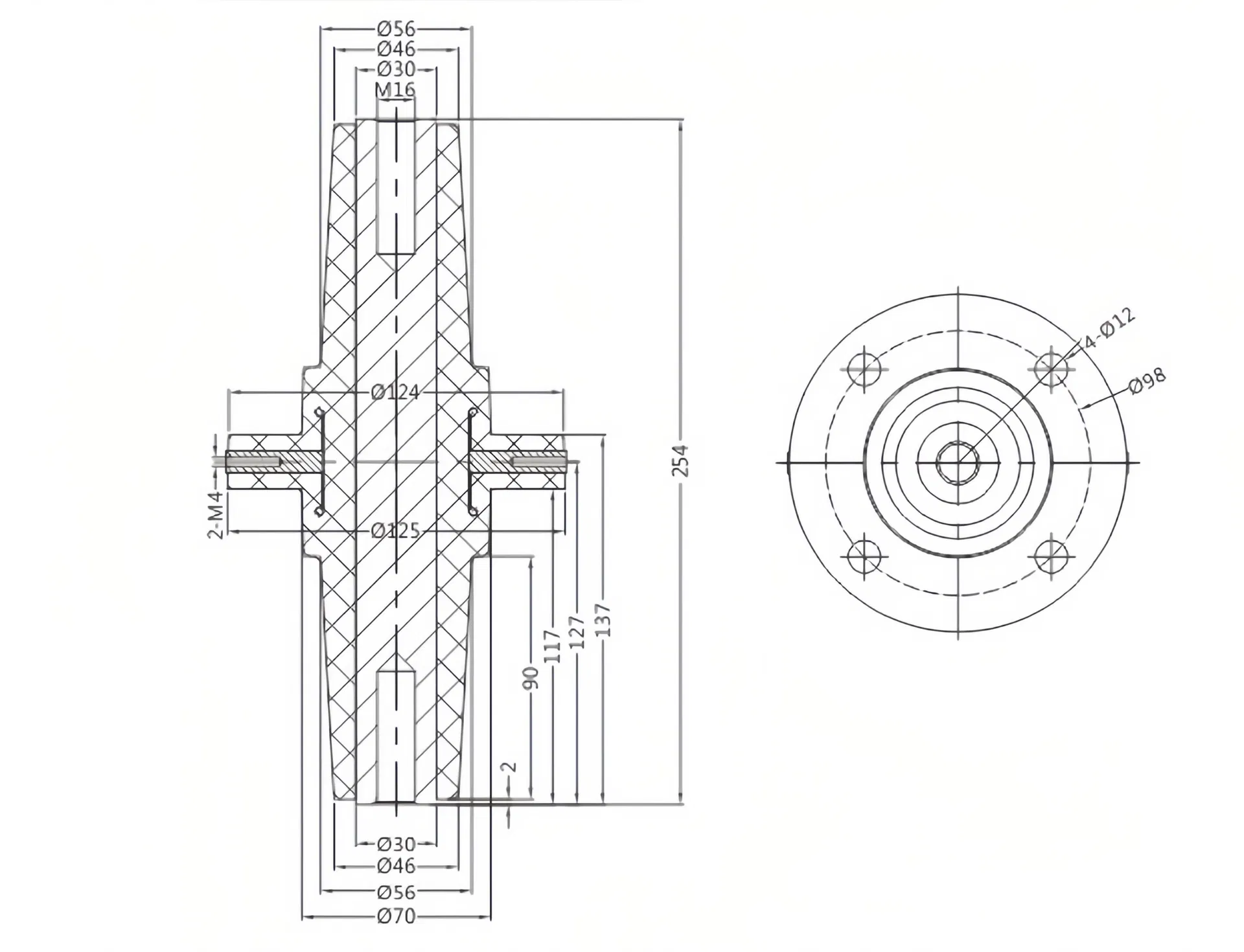

رسم مخطط تفصيلي

أبعاد التطبيق والتركيب

إجمالي الارتفاع: 254 مم
قطر الشفة الخارجي: قطر 124 مم
قطر دائرة المسمار (PCD): قطره 88 مم (مع فتحات تركيب 4-قطر 12)
مؤشر التوصيل: M16 (عمق الحز: 40 مم)
الأجزاء القابلة للتركيب الأرضي: تطعيمات جانبية من 2 إلى M4 للتأريض الآمن.

الميزات والمزايا الرئيسية

عزل استثنائي وتفريغ جزئي منخفض

يفي بمعايير الشبكة الصارمة، ويتحقق أقل من 3 درجات في الدقيقة عند 14.4 كيلو فولت، الأمر الذي يطيل من عمر القواطع الكهربائية.

عملية إنتاج متقدمة لـ APG

باستخدام مصبوبة دقيقة لأنبوب APG، تكون الجلبة كثيفة وخالية من الفراغ ومقاومة للتتبع والتأثير.

مرونة التيار المزدوج

متوفرة في الطرازَين 630A و1250A لملاءمة أحمال الخطوط وتصاميم خطوط التوزيع المختلفة.

ملاءمة الأبعاد الدقيقة (254 مم)

طول قياسي يبلغ 254 مم، وشفة 124 مم؛ تتكامل مع الخزانات الأوروبية/المنزلية. تضمن خيوط M16 نقاط تلامس قوية.

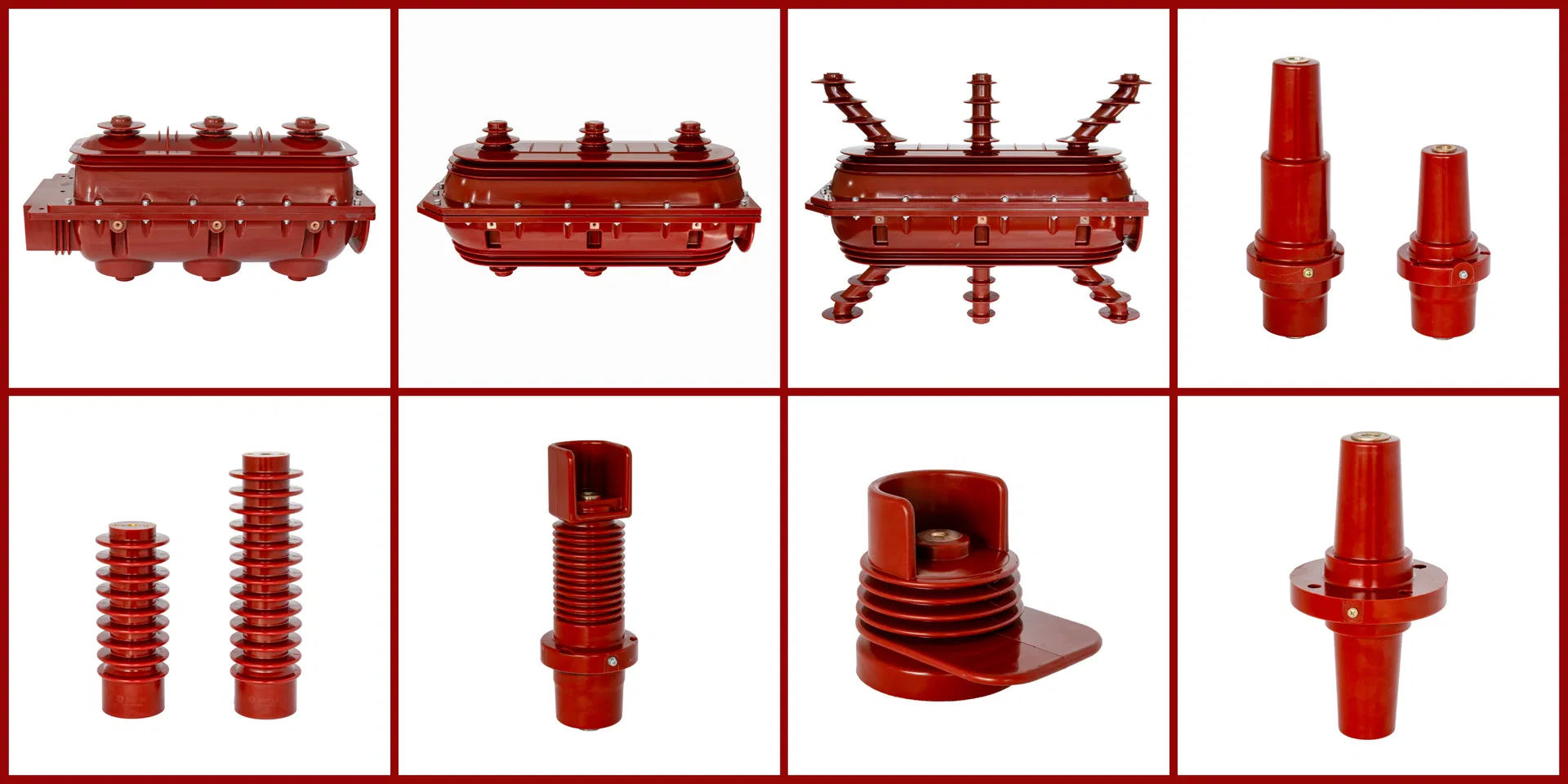

المنتج الرئيسي

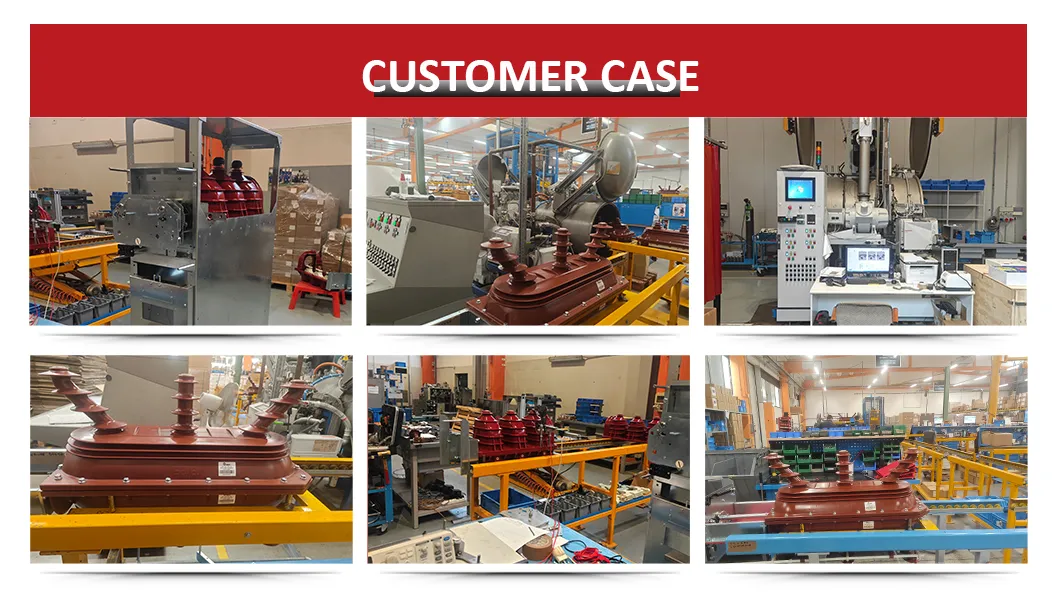

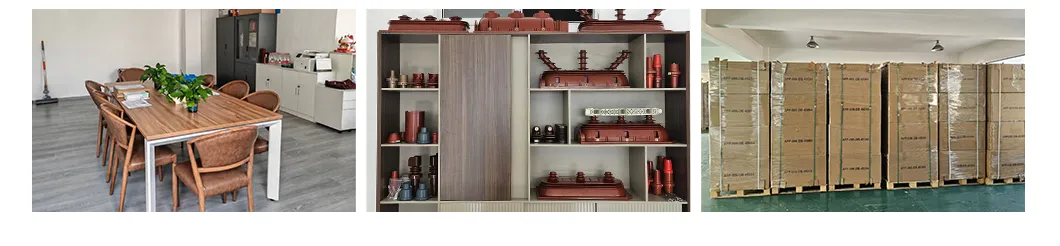

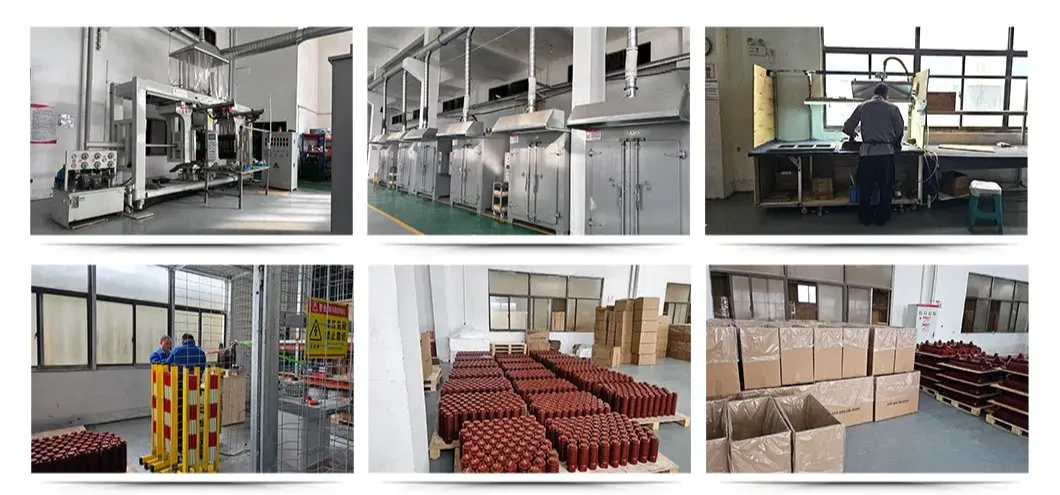

بيئة الإنتاج والتصنيع

ميزات الجودة والتصنيع

الشهادات والاعتمادات

حلول التغليف والخدمات المتميزة

1. علب كرتون مخصصة، مطابقة الدقة

نقدم خدمات مخصصة للكرتون بأحجام مختلفة. من خلال تصميم بنية التعبئة المثالية استنادًا إلى خصائص المنتج (الشكل والوزن والهشاشة)، نضمن لك أقصى استخدام للمساحة وتقليل تكاليف الشحن.

مصنوعة من مواد مضلعة عالية القوة، تتميز علب الكرتون بمتانتها العالية وقدرتها على مقاومة الضغط والتأثير لحماية بضائعك.

2. حماية حصرية وهوية واضحة

ندعم وضع علامات الهوية المرئية لتبسيط الفرز، مما يسهل تمكين التتبع السلس للمنتج في المستودعات أو مواقع العمل.

3. توسيد لوح ورقي من الخلايا العسلية لأمان مضاعف

نستخدم ألواح الورق بتصميم خلايا النحل لتوفير التوسيد الفائق. يوفر هيكلها مقاومة ضغط ممتازة وامتصاصاً فعالاً للصدمات، مما يضمن حماية متكاملة للأجزاء الحساسة وعالية القيمة.

4. مواد صديقة للبيئة وقابلة لإعادة التدوير

كافة مواد التغليف صديقة للبيئة وقابلة لإعادة التدوير بالكامل، مما يوازن بدقة بين شروط الأمان والاستدامة البيئية.

5. توصيات النقل والتخزين

يُنصح بتجنب الضغط الشديد والرطوبة والحرارة المرتفعة. يُفضل عدم تكديس أكثر من 3 طبقات، وهي مناسبة للشحن البحري والبري والجوي.

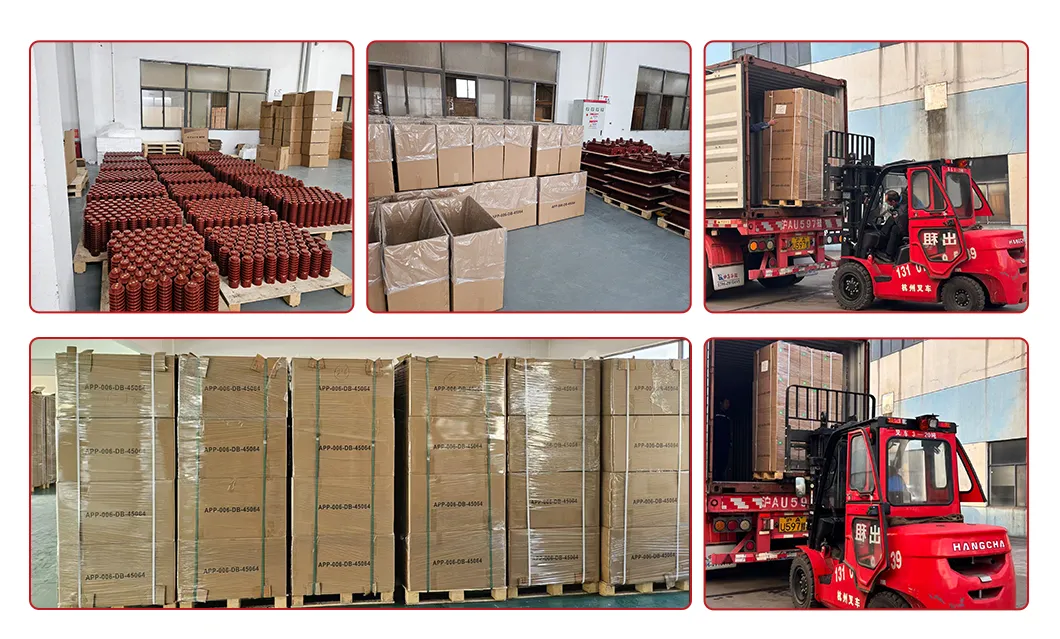

التعبئة والشحن

الأسئلة الشائعة (FAQ)

ما هي التطبيقات الرئيسية لجلبة الإيبوكسي بجهد 12 كيلو فولت؟

تُستخدم هذه الجلبة بشكل أساسي كعازل عالي الجهد في القواطع الكهربائية (Switchgears)، وأنظمة المعزولات الغازية (GIS)، والوحدات الحلقية الرئيسية (RMU)، والمحطات الفرعية لتوفير عزل كهربائي متين ومستقر تحت الجهد المقدر.

ما هي الميزة التشغيلية لاستخدام تقنية صب APG في العازل؟

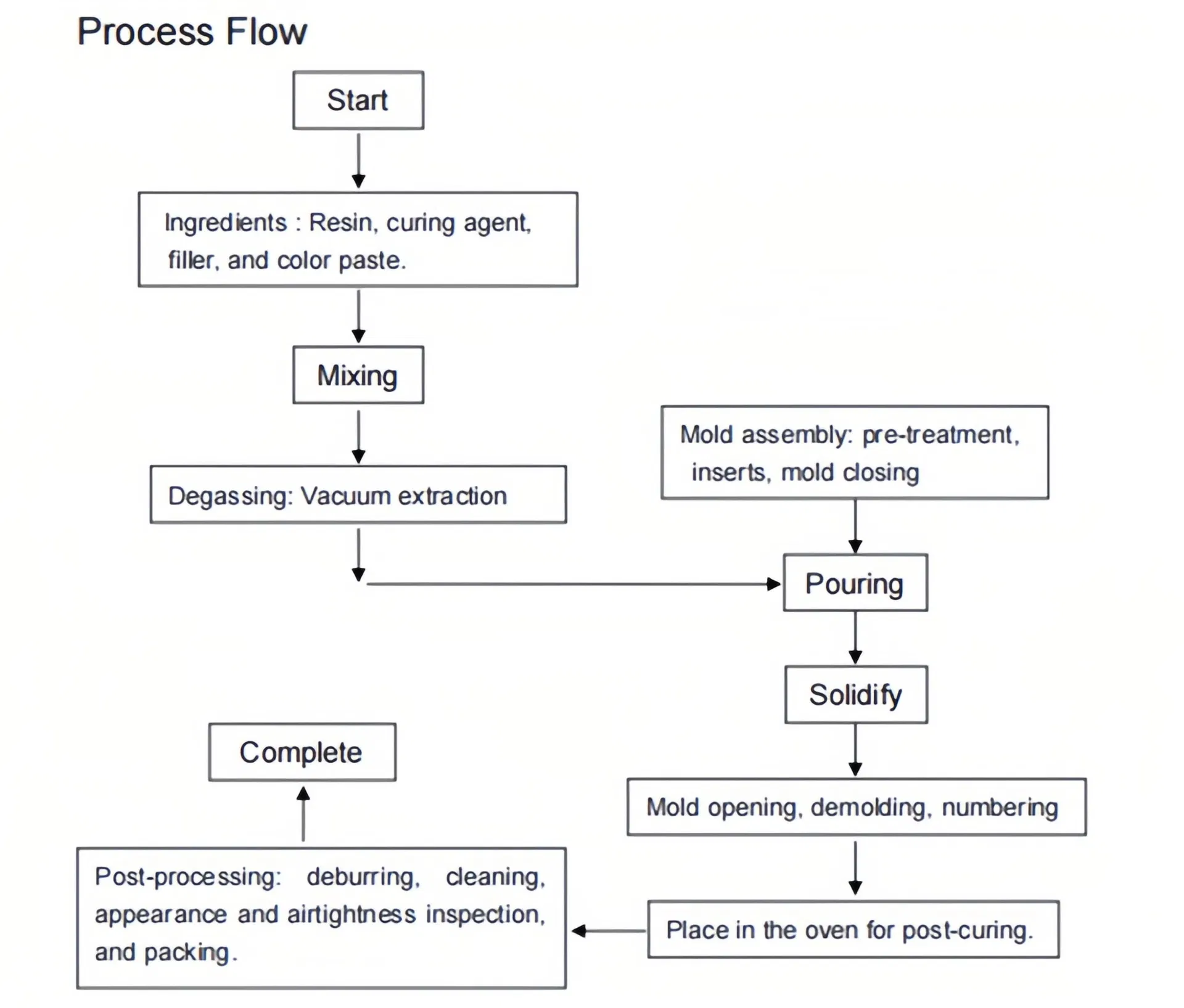

تقنية صب راتينج الإيبوكسي بالضغط التلقائي (APG) تضمن تكوين جلبة عازلة كثيفة للغاية وخالية تماماً من الفراغات الهوائية الداخلية، مما يعطيها مقاومة ميكانيكية فائقة ضد الصدمات، ويوفر حماية ممتازة ضد تسرب التيار.

هل تتوافق هذه العوازل مع متطلبات التفريغ الجزئي الصارمة؟

نعم، تضمن عمليات التصنيع المتقدمة مستوى تفريغ جزئي شديد الانخفاض (أقل من 3 بيكو كولوم عند 14.4 كيلو فولت)، وهو ما يطيل بشكل ملحوظ العمر التشغيلي للمعدات ويمنع الأعطال الكهربائية المفاجئة.

هل يتوفر العازل بخيارات مختلفة لسعات التيار الكهربائي؟

نعم، نوفر خيارات مرنة تدعم تيارات تشغيل مختلفة تشمل 630 أمبير و1250 أمبير لتغطية شريحة واسعة من تصاميم شبكات نقل وتوزيع الطاقة.

ما هي مواصفات وأبعاد التركيب الأساسية لهذا الموديل؟

يبلغ الارتفاع الكلي للجلبة 254 مم، مع قطر شفة خارجي يبلغ 124 مم، وقطر دائرة توزيع المسامير (PCD) يبلغ 88 مم (تتضمن 4 فتحات تركيب بقطر 12 مم)، ونقطة اتصال بمقاس M16 وعمق حز 40 مم.

ما هي التدابير الوقائية المتبعة لحماية المنتجات أثناء الشحن والتخزين؟

يتم تعبئة المنتجات في كرتون مضلع مخصص عالي المقاومة مع دعامات داخلية من ألواح ورق خلايا النحل لامتصاص الصدمات. للحفاظ على سلامة الشحنة، يُنصح بتجنب تكديس أكثر من 3 طبقات والابتعاد عن الرطوبة المباشرة أو الحرارة المفرطة.
