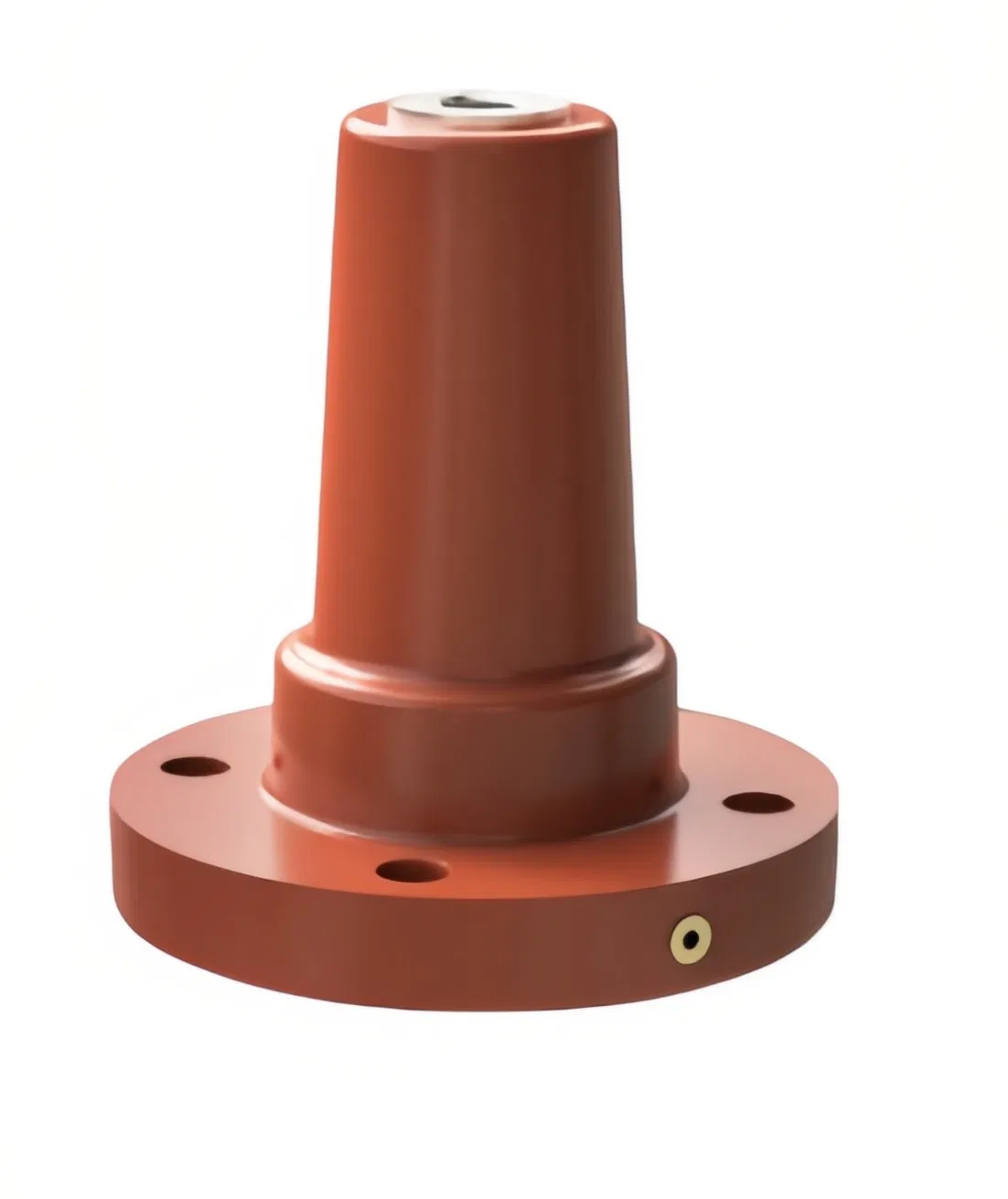

عازل راتنجي ممتاز مع مفتاح غاز معزول عالي الجهد

1 / 5

عازل راتنجي ممتاز مع مفتاح غاز معزول عالي الجهد

هل مازلت في حيرة من أمرك؟ احصل على عينات بقيمة $ !

نموذج للطلب

إرسال استفسار

وصف المنتج

ملخص

المنتج الرئيسي

وصف المنتج

رسم مخطط تفصيلي

ملف تعريف الشركة

ميزة الشركة

الشهادات

نظام الخدمة

التغليف والشحن

ملخص المعلومات الأساسية

نموذج رقم Model-12-134

الهيكل جلبة عازل

النوع بوشات عازلة من راتنج الإيبوكسي

الاستعمال العزل, التركيبات الكهربائية, اتصال قضيب التوزيع العالي الجهد والتحكم في إجهاد المجال

الشهادة ISO9001 (نعمل بموجب معايير الجودة ISO9001)

اللون الأحمر

الجهد المقدر 12 كيلو فولت/24 كيلو فولت

التيار المقدر 630A

تردد الطاقة 45kv/Min, 65kv/Min

التفريغ الجزئي 14.4kv<3PC, 28.8kv<5PC

قيمة المواسعة 18±2PF

حزمة النقل كرتون معزز مع حماية من الصدمات باستخدام رغوة مقاومة للصدمات

التخصيص Model-12-134

الأصل الصين

رمز النظام المنسق 85469000

القدرة الإنتاجية 1000 قطعة/شهر

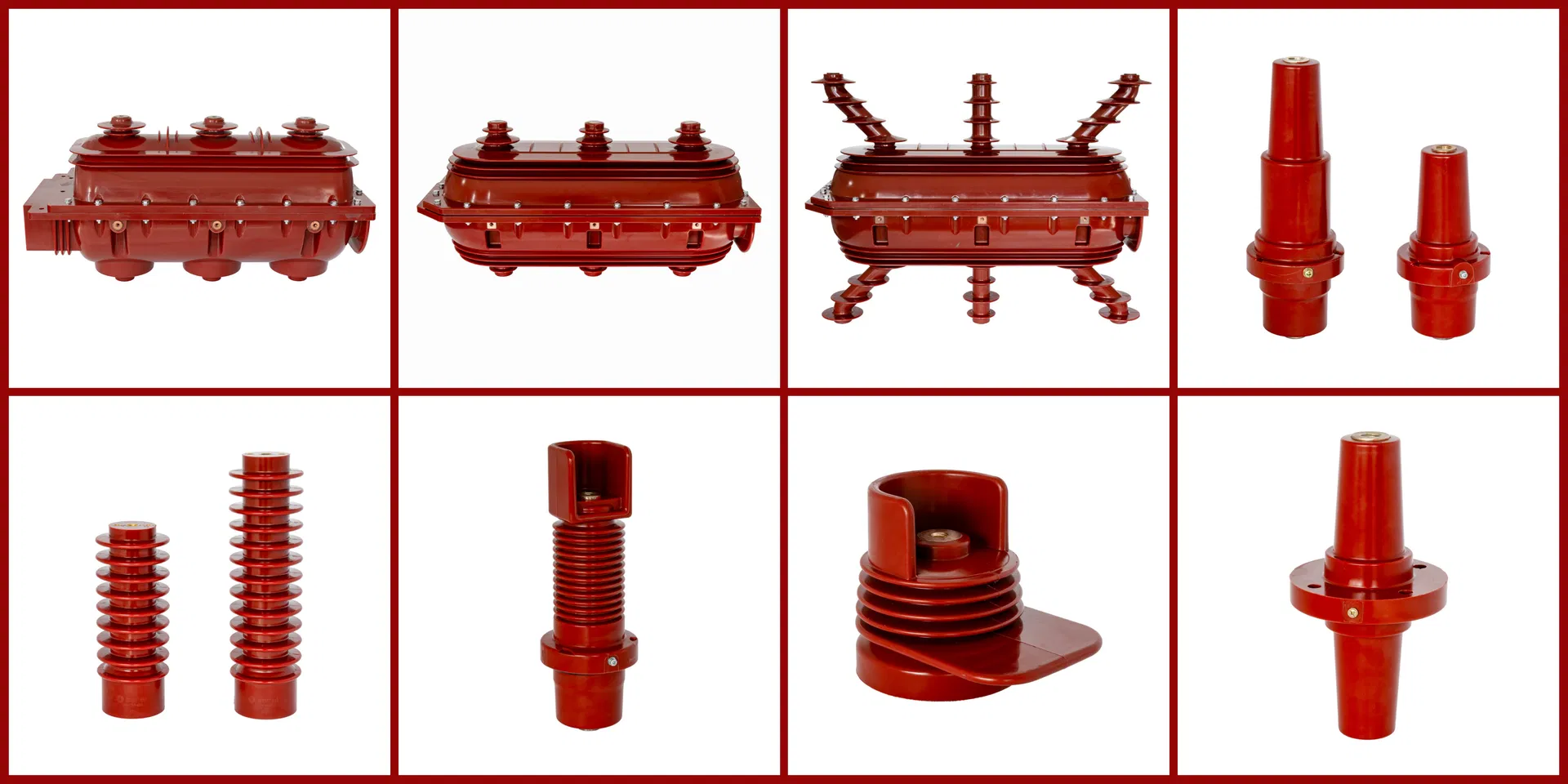

المنتج الرئيسي

وصف المنتج

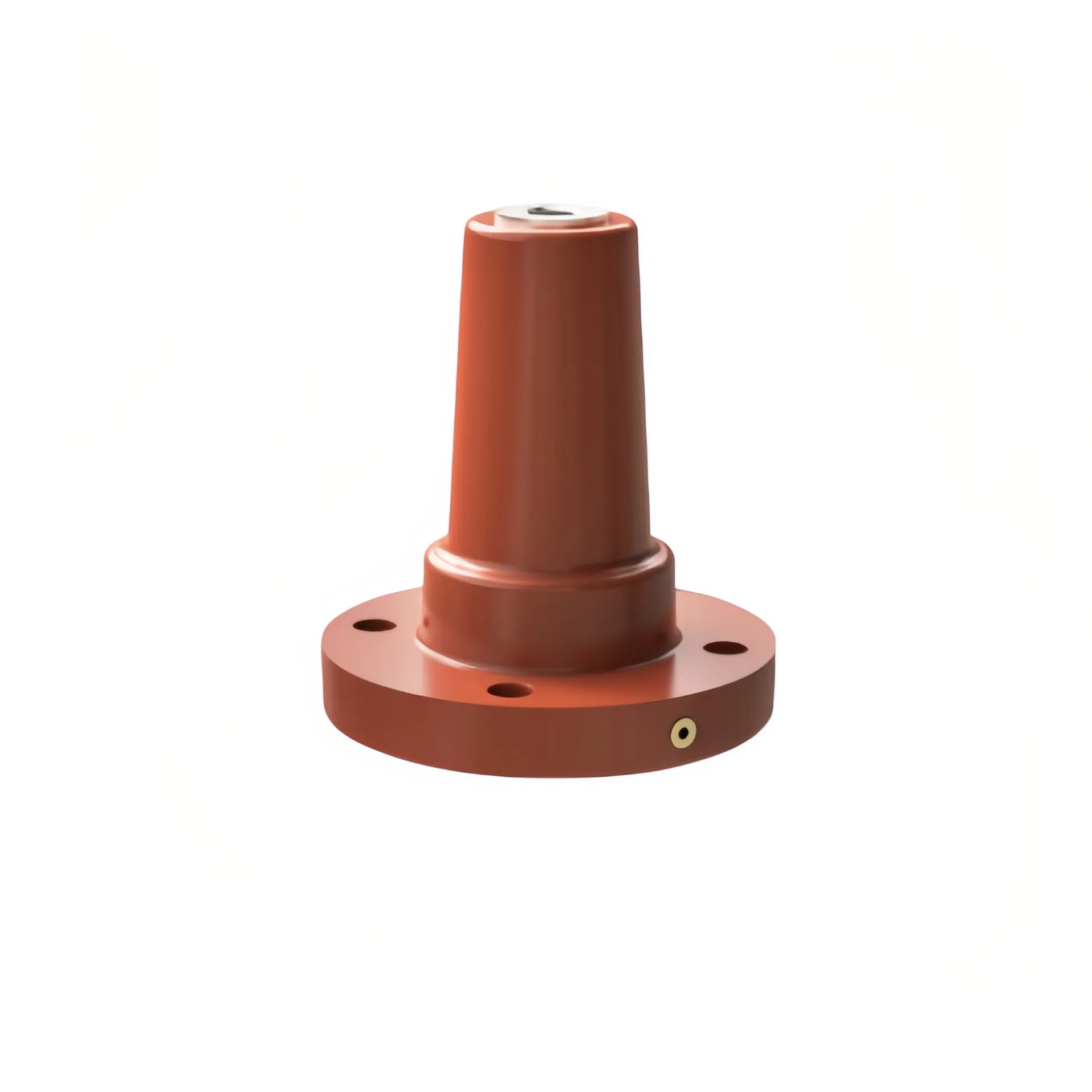

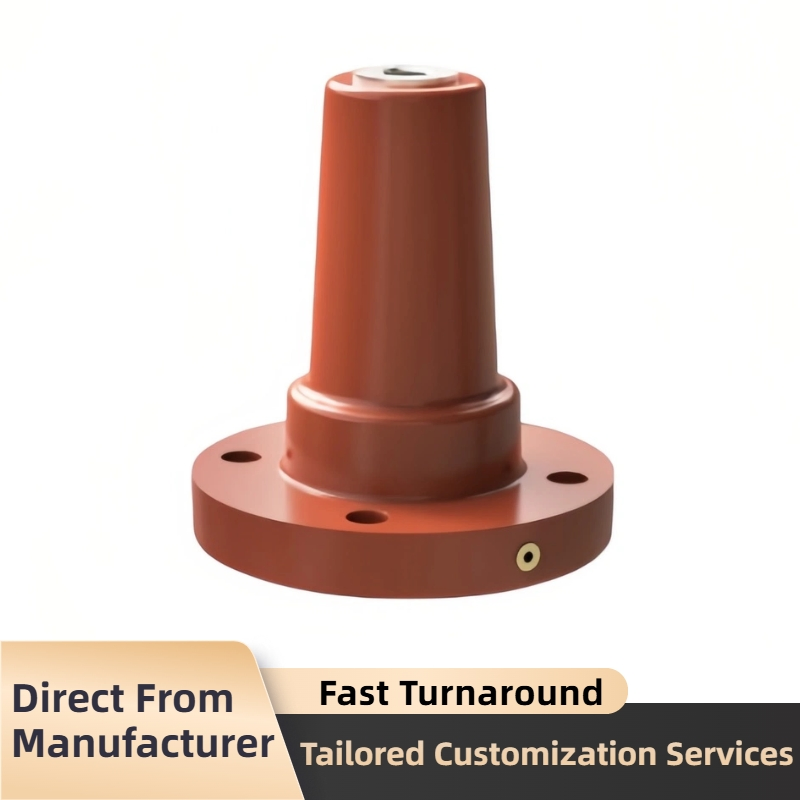

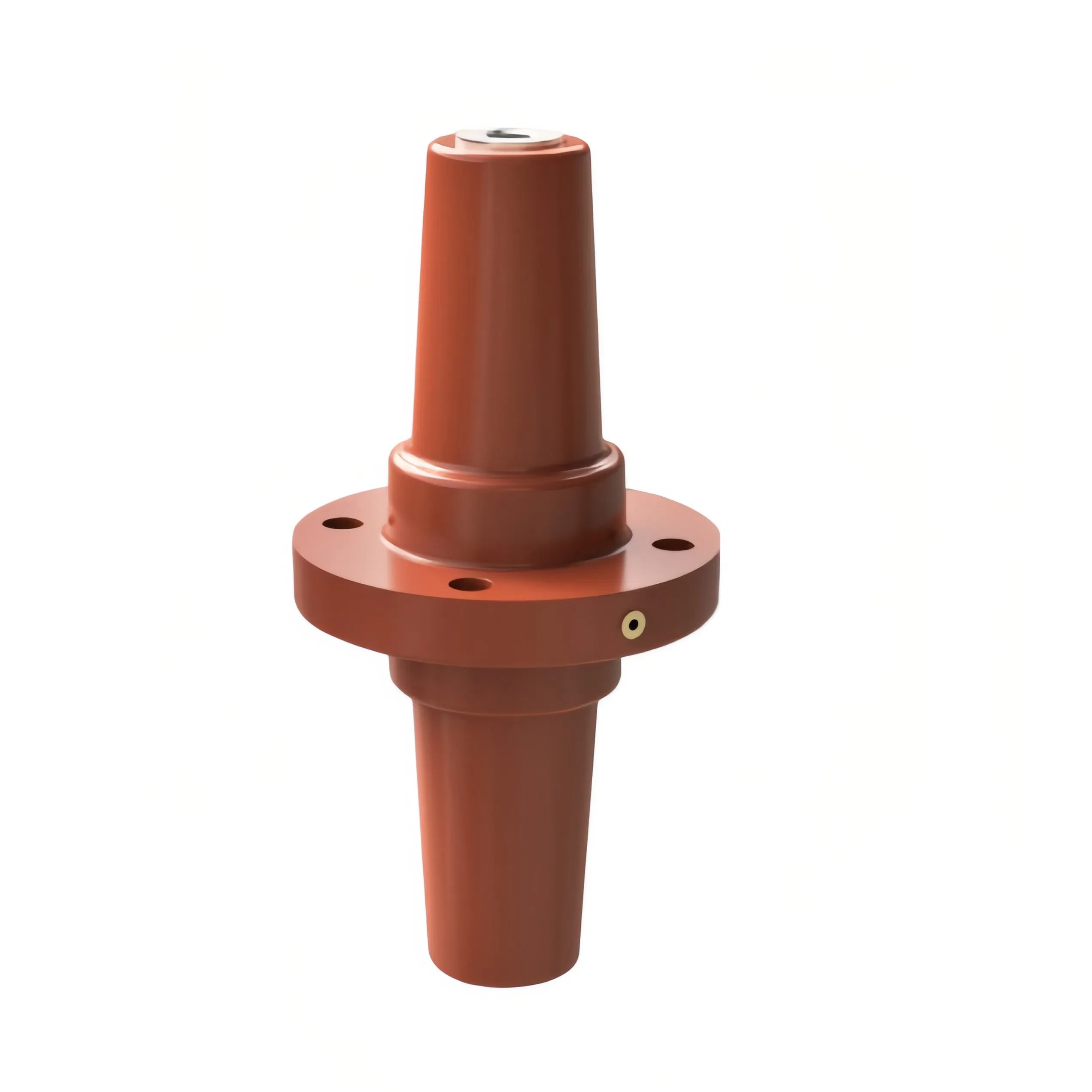

تعتبر جلبة علبة ذات ممر فردي من راتنج إبوكسي من السلسلة Model-12-134 مكونًا متعدد الاستخدامات تم تصميمه لمعدات الطاقة متوسطة الجهد وعالية الجهد. باستخدام تقنية Gelation (APG) للضغط التلقائي والتبوكسي عالي الجودة، تضمن هذه الأنظمة عزلاً كهربائيًا ممتازًا وثباتًا ميكانيكيًا وموثوقًا في أنظمة الجهد الكهربائي المتنوعة.

بفضل تصميم الشفة القوي والارتفاع 134 مم، يُعد هذا الغلاف موصلاً موثوقًا به لتطبيقات شبكات المعلومات الجغرافية (GIS)، ووحدة التحكم في الوحدات (RMU)، وقواطع دائرة الفاكيوم، والخزائن التي تدعم تطبيقات شبكة 12 كيلو فولت و24 كيلو فولت.

⚡ الميزات والمزايا الرئيسية

قابلية التكيف مزدوجة الجهد: مُحسَّنة لضمان الأداء في ظل أنظمة بجهد 12 كيلو فولت و24 كيلو فولت، الأمر الذي يتيح التكامل المرن عبر تصميمات القواطع الكهربائية.
تفريغ جزئي منخفض للغاية: تحد اختبارات المصنع من التفريغ الجزئي في أقل من 3 بيلوفولت في أقل من 14 بيلوفولت (تقدير 12 كيلو فولت) وفي أقل من 5 بيلوفولت عند 28.8 كيلو فولت (تقدير 24 كيلو فولت) لمنع تعطل العزل.
هامش أمان ثنائي كهربائي مرتفع: يعالج ما يصل إلى 65 كيلو فولت لمدة دقيقة واحدة أثناء الاختبار، مما يضمن مقاومة حركات الانتقال والارتفاع المفاجئ في التيار في الشبكة.
ثبات ميكانيكي بشفة: يتميز بشفة قاعدة 124 مم مع نمط تثبيت بأربعة ثقوب لتثبيت آمن ومقاوم للاهتزاز.
إنتاج APG الممتاز: تضمن تقنية APG بنية خالية من أي فراغ، لضمان التناسق وقوة التأثير العالية.

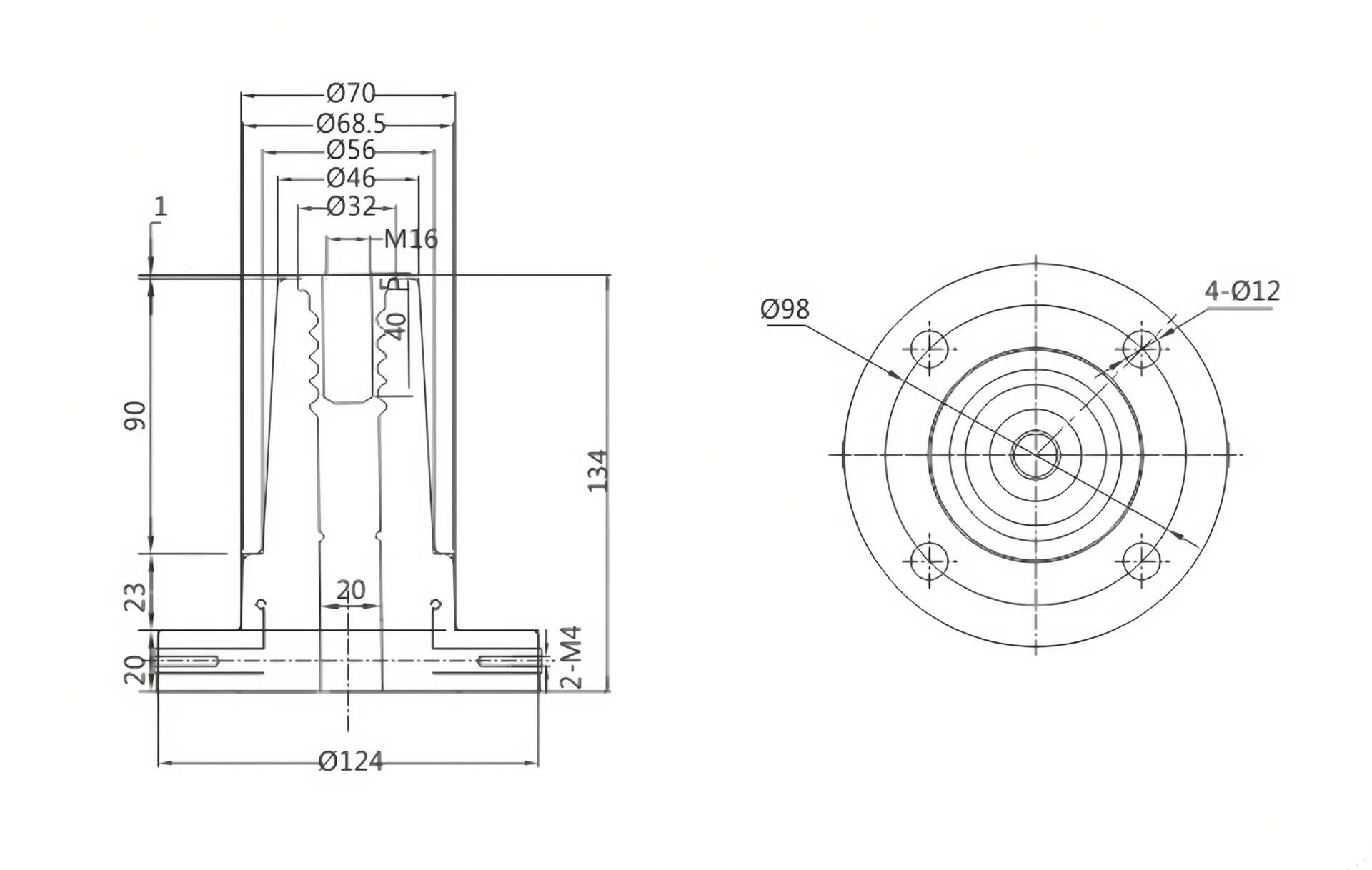

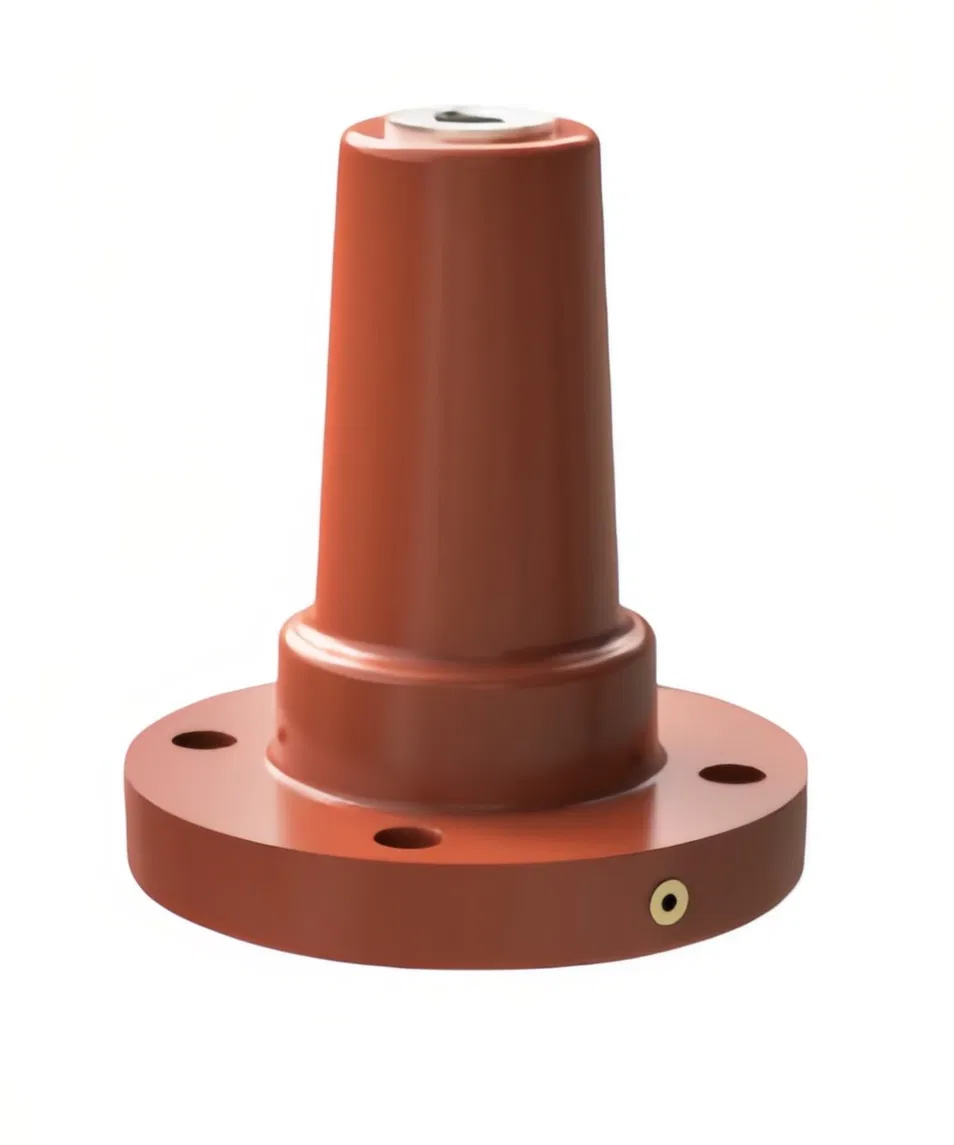

رسم مخطط تفصيلي

إجمالي الارتفاع: 134.00 مم
ارتفاع قسم العزل العلوي: 90.00 مم
سُمك شفة القاعدة: 20.00 مم
قطر الشفة الخارجي: 124.00 مم
قطر دائرة ميل فتحة المسمار (PCD): 98.00 مم مع 4 فتحات تركيب بقطر فتحة المسمار
حز الواجهة الطرفية: يتميز بمدخل أسنان نحاسي مدمج طراز M16 (عمق 40 مم) لتوصيل محكم منخفض المقاومة.

المعلمات الفنية
الجهد المقدر	التيار المقدر	تردد الطاقة	تفريغ جزئي	قيمة المواسعة
12 كيلو فولت	630A	45 كيلو فولت/دقيقة	14.4 كيلو فولت < 3 كيلو فولت	18±2 قدم/بوصة
24 كيلو فولت	630A	65 كيلو فولت/دقيقة	28.8 كيلو فولت < 5 كيلو فولت	18±2 قدم/بوصة

🌐 التطبيقات الرئيسية

مجموعات المفاتيح الكهربائية: تستخدم على نطاق واسع في مفاتيح تفريغ 12 كيلو فولت/24 كيلو فولت، ووحدة RMU، ونظام المعلومات الجغرافية GIS.
خزائن توزيع الطاقة: تعمل كنقطة عزل آمنة وصغيرة الحجم في محظيات متوسطة الجهد.
وصلات الأجهزة: مثالية لتوصيلات الكبلات الموثوق بها ووصلات التوصيل الجدارية الهيكلية في محطات الطاقة الفرعية.

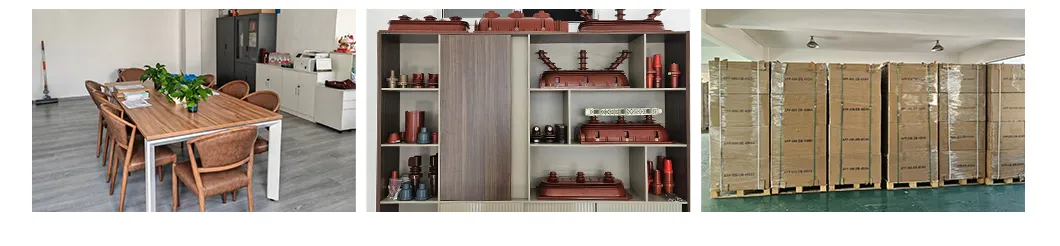

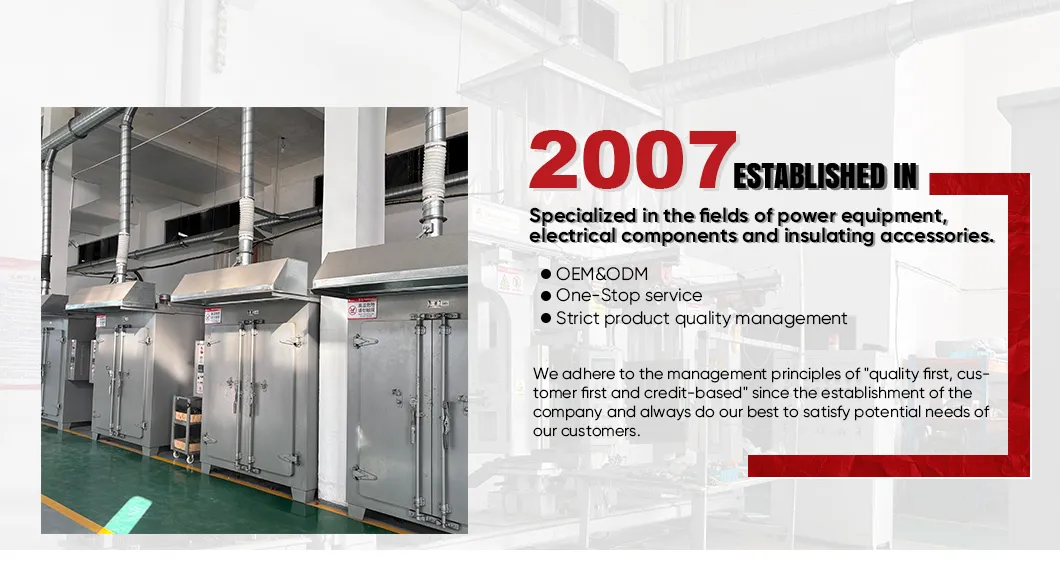

ملف تعريف الشركة

📈 رحلتنا

تأسست شركتنا في العام 2007، حيث كرسنا أكثر من عقد من الزمن للتطوير والابتكار في صناعة الكهرباء. وفي عام 2024، قمنا بإطلاق قاعدة إنتاج متطورة مجهزة بأحدث التقنيات لتبدأ علامتنا التجارية عهداً جديداً من التميز والارتقاء بالجودة.

⭐️ الجودة والوصول العالمي

تم تصميم منتجاتنا لتوفير عزل فائق ومقاومة للطقس وفترة خدمة طويلة، وهي تفي بمعايير IEC وGB كما أنها قد نجحت في اجتياز كل الشهادات الوطنية. فنحن نصدر إلى إيطاليا وبولندا وماليزيا وغيرها من الدول.

🤝 التزامنا

الالتزام "بالجودة أولاً، وإدارة العملاء أولاً، وإدارة قائمة على الائتمان"، فإننا نلبي الاحتياجات المتنوعة. وفي ظل اقتصاد عالمي، نشترك مع الشركات في مختلف أنحاء العالم لتحقيق النجاح المتبادل.

ميزة الشركة

الشهادات

نظام الخدمة

📦 حلول التغليف

1. علب كرتون مخصصة، مطابقة الدقة

حلول مخصصة: نقدم خدمات مخصصة للكرتونة بأحجام مختلفة. من خلال تصميم التغليف المثالي استنادًا إلى خصائص المنتج، نضمن لك أقصى استخدام للمساحة وتكاليف شحن محسّنة.

قوية ومتينة: مصنوعة من مواد مضلعة عالية القوة، تتميز علب الكرتون لدينا بأنها قوية. فهي تقاوم الضغط والتأثير، وتوفر حماية قوية لسلعك.

2. العلامة التجارية حصرية، مع إبراز القيمة

الهوية المرئية: دعم تخصيص الشعار المخصص! اطبع الشعار أو العلامة على العلبة، مما يجعل التغليف بمثابة لوحة إعلانية متنقلة لعلامتك التجارية.

3. توسيد لوح ورقي من قرص العسل (Honeycomb)، أمان محسّن

حماية القلب: نستخدم لوح ورق من قرص العسل لتوفير التوسيد. ويوفر هيكلها مقاومة وامتصاص الصدمات وتبدد الطاقة، مما يضمن سلامة المنتجات الهشة أو عالية القيمة.

4. مواد صديقة للبيئة، قابلة لإعادة التدوير

مفهوم أخضر: كل مواد التغليف قابلة لإعادة التدوير. نحن ندعم المبادرات الخضراء، من خلال تحقيق التوازن بين السلامة والاستدامة.

5. توصيات النقل والتخزين

تجنب الضغط الشديد والرطوبة ودرجات الحرارة المرتفعة. لا تكدس أكثر من 3 طبقات. مناسب للشحن البحري والبري والجوي.

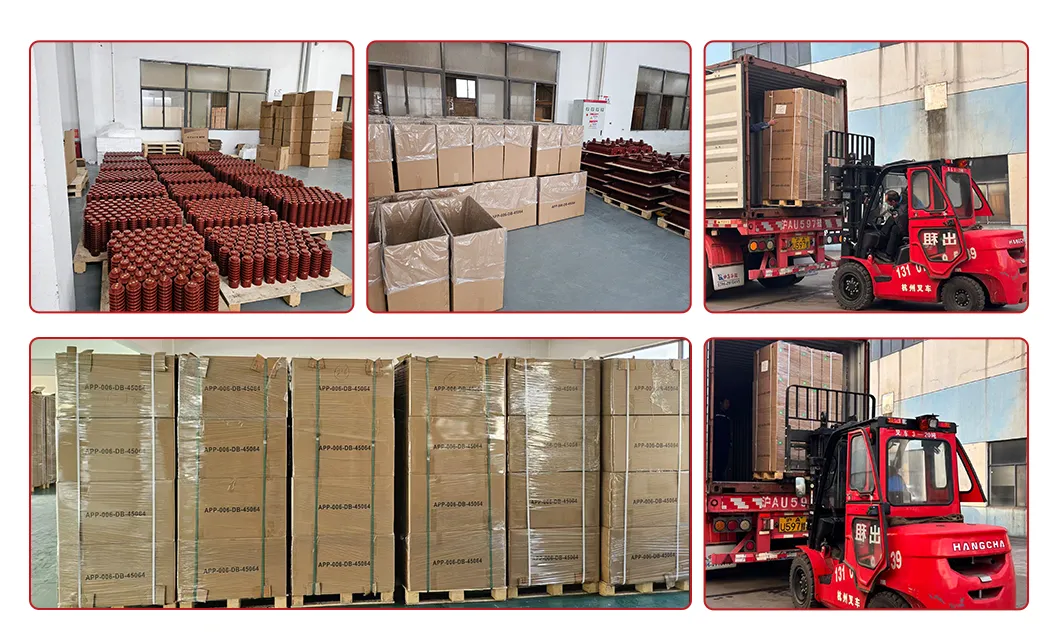

التغليف والشحن

الأسئلة الشائعة (FAQ)

❓ ما هي التطبيقات الرئيسية لجلبة العزل من راتنج الإيبوكسي؟

تُستخدم هذه الجلبات على نطاق واسع في مفاتيح التفريغ بجهد 12 و24 كيلو فولت، والوحدات الحلقية الرئيسية (RMU)، ومفاتيح الغاز المعزولة (GIS)، بالإضافة إلى خزائن توزيع الطاقة لتوفير عزل آمن وصغير الحجم.

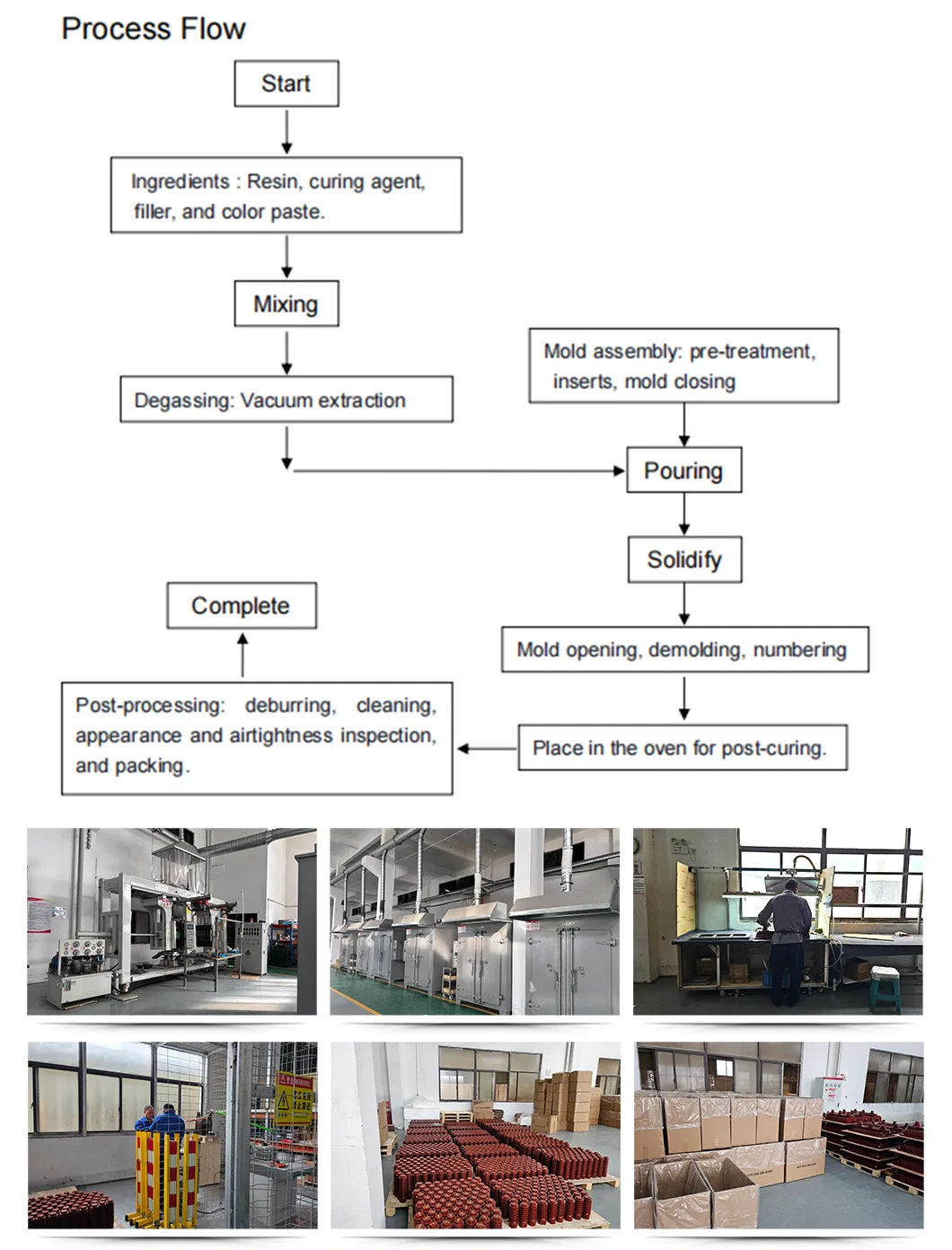

❓ ما هي التقنية المستخدمة في عملية الإنتاج؟

نحن نستخدم تقنية الضغط التلقائي للجيلاتين (APG) المتقدمة لإنتاج العوازل، مما يضمن بنية داخلية خالية تماماً من الفراغات والفقاعات الهوائية، وبالتالي توفير قوة عزل ميكانيكية وكهربائية ممتازة.

❓ كيف يتم ضمان سلامة المنتجات ومقاومتها للجهد الكهربائي العالي؟

تخضع المنتجات لاختبارات جودة صارمة، حيث يتم اختبارها لتحمل تردد طاقة يصل إلى 45 كيلو فولت/دقيقة و65 كيلو فولت/دقيقة، مع الحفاظ على تفريغ جزئي منخفض جداً (أقل من 3PC عند 14.4kv وأقل من 5PC عند 28.8kv) لمنع انهيار العزل الكهربائي.

❓ ما هي مواصفات التثبيت والأبعاد لجلبة Model-12-134؟

تأتي الجلبة بارتفاع إجمالي يبلغ 134 مم، وقطر شفة خارجي 124 مم، وتتميز بنمط تثبيت رباعي الثقوب مع مدخل أسنان نحاسي مدمج طراز M16 لضمان اتصال آمن ومنخفض المقاومة.

❓ ما هي الحلول المعتمدة في تغليف وحماية المنتجات أثناء الشحن؟

تُغلف المنتجات في علب كرتون متينة مخصصة وفقاً لحجم المنتج، مع تزويدها بحشوات ورقية بنية قرص العسل ورغوة واقية لامتصاص الصدمات وحماية الأجزاء الحساسة أثناء الشحن البري والبحري والجوي.
