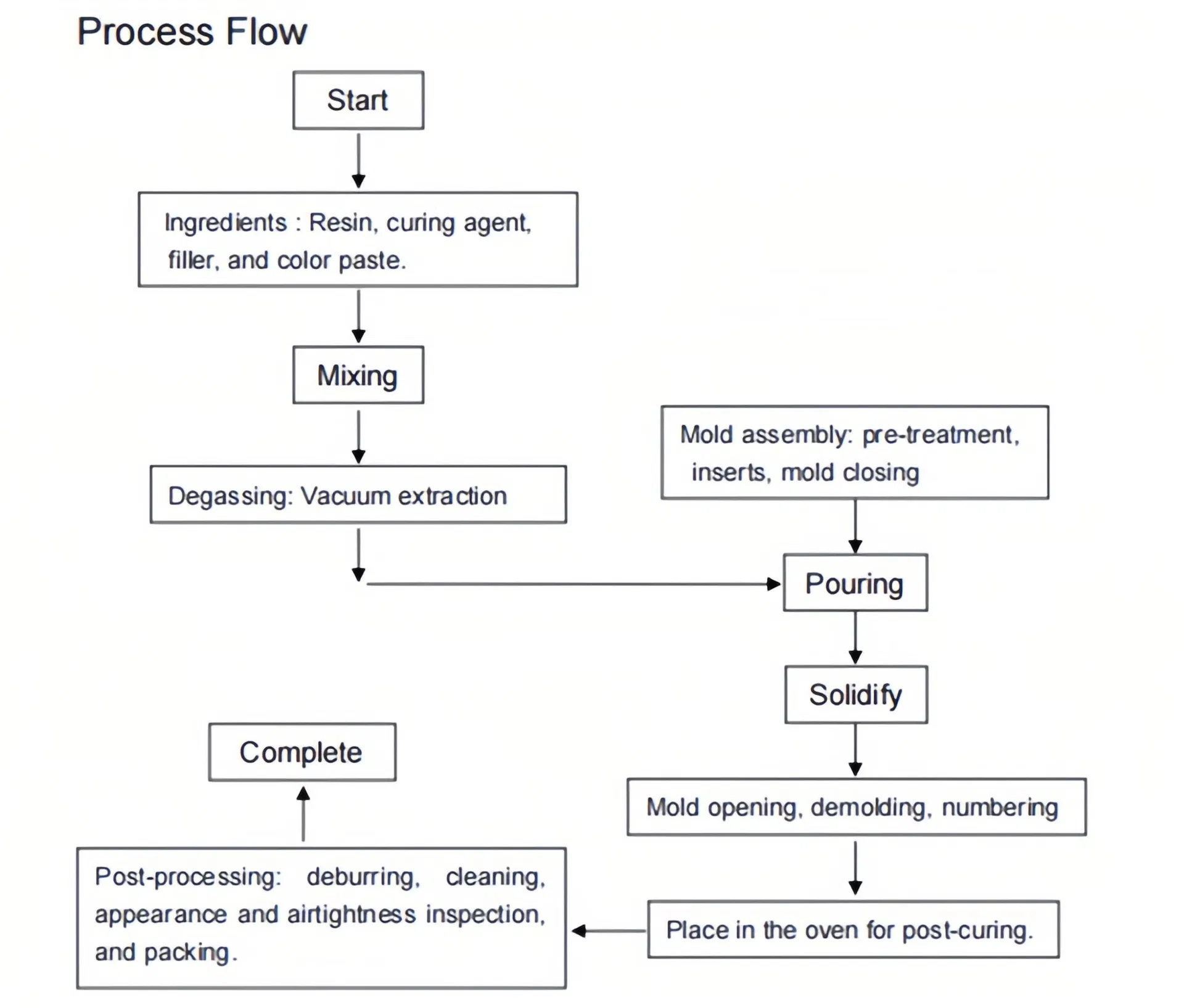

ميزات الإنتاج
الشهادات
نظام الخدمة
التغليف والشحن
المعلومات الأساسية
نموذج رقم.
12-62
هيكل
جلبة عازل
نوع
بوشات عازلة من راتنج الإيبوكسي
استعمال
العزل, التركيبات الكهربائية, اتصال قضيب التوزيع العالي الجهد والتحكم في إجهاد المجال
شهادة
ISO9001 (نعمل بموجب معايير الجودة ISO9001)
اللون
الأحمر
الجهد المقدر
12 كيلو فولت
التيار المقدر
630A
تردد الطاقة
45kv/Min
تفريغ جزئي
14.4kv < 3PC
حزمة النقل
كرتون معزز مع حماية من الصدمات باستخدام رغوة مقاومة للصدمات
تخصيص
12-62
الأصل
الصين
رمز النظام المنسق
85469000
القدرة الإنتاجية
1000 قطعة/شهر

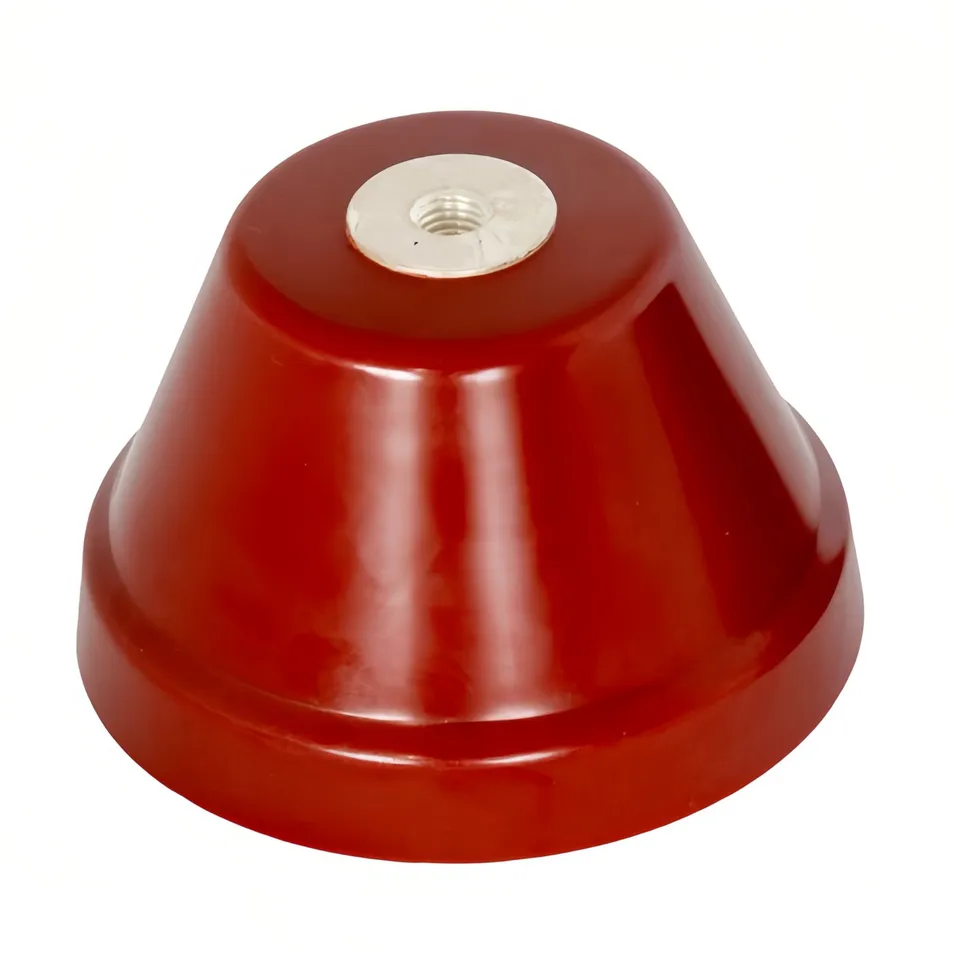

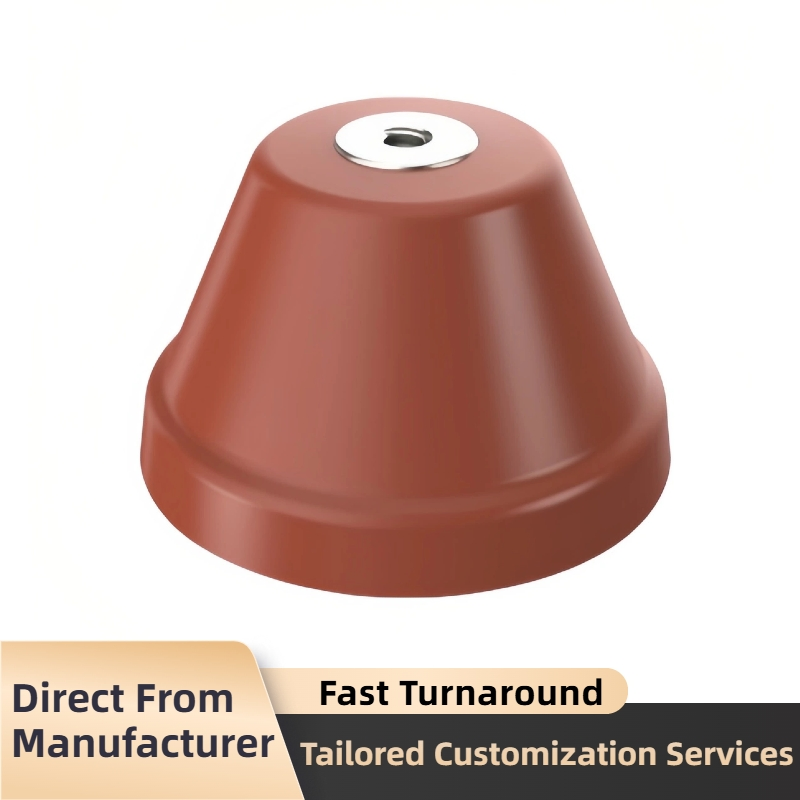

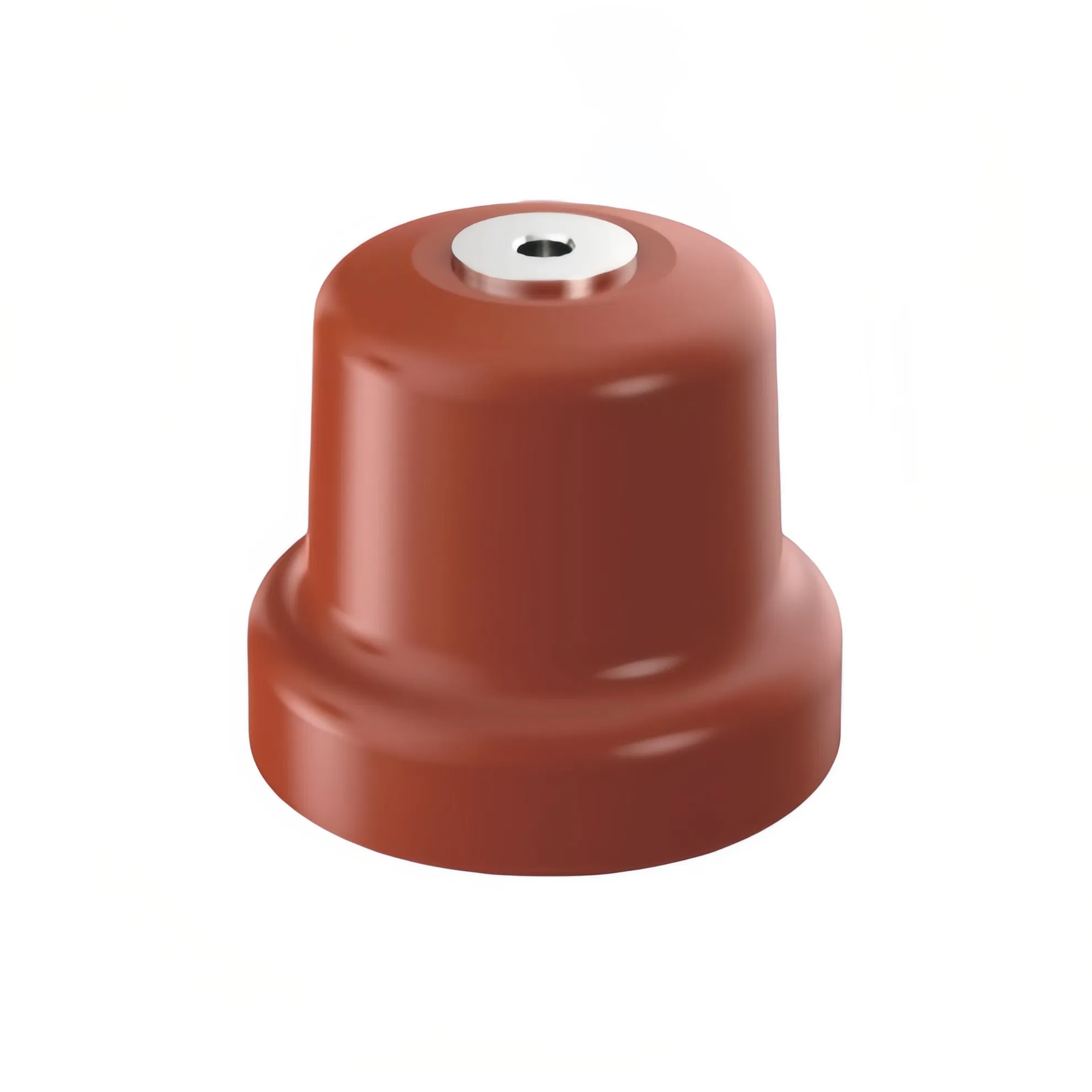

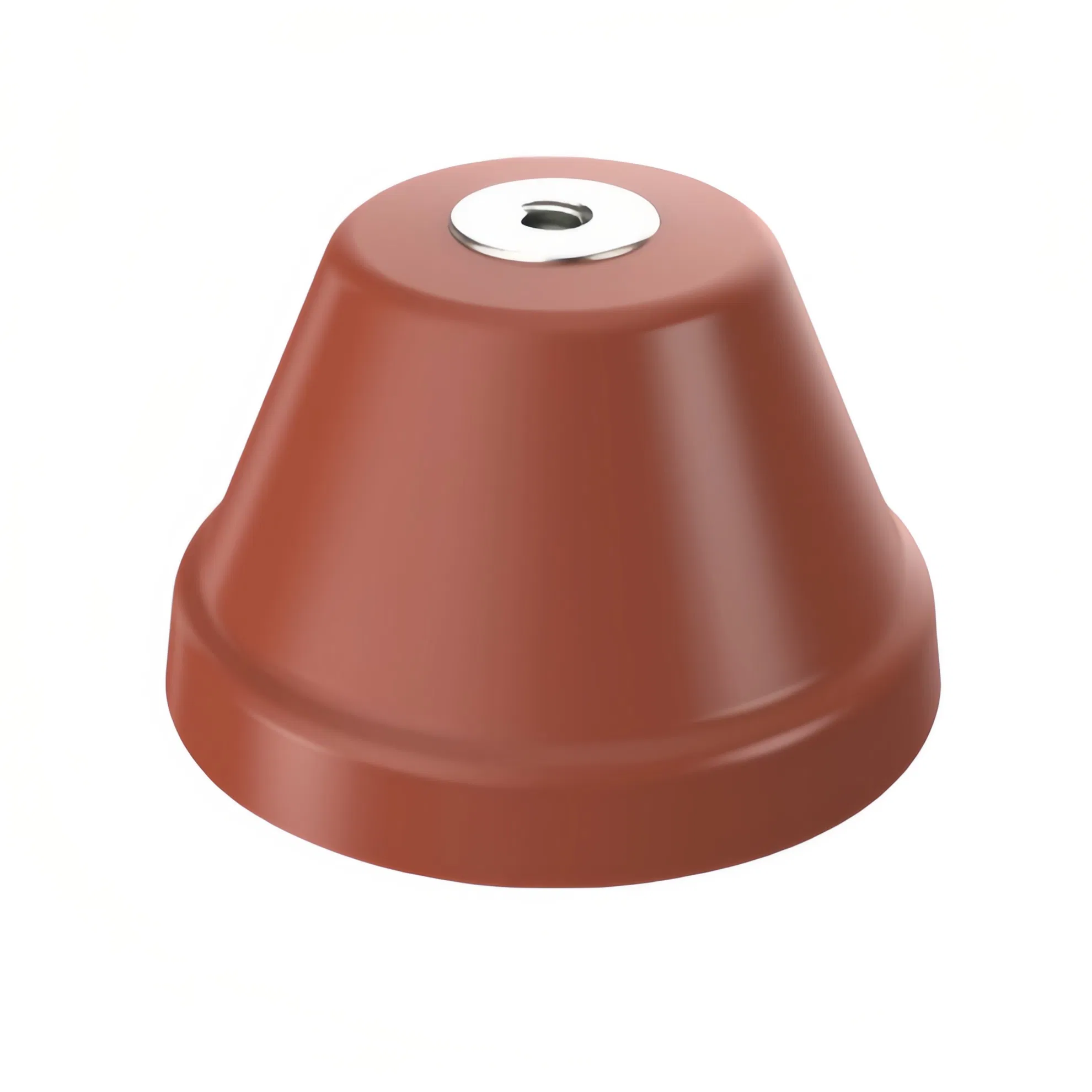

وصف المنتج

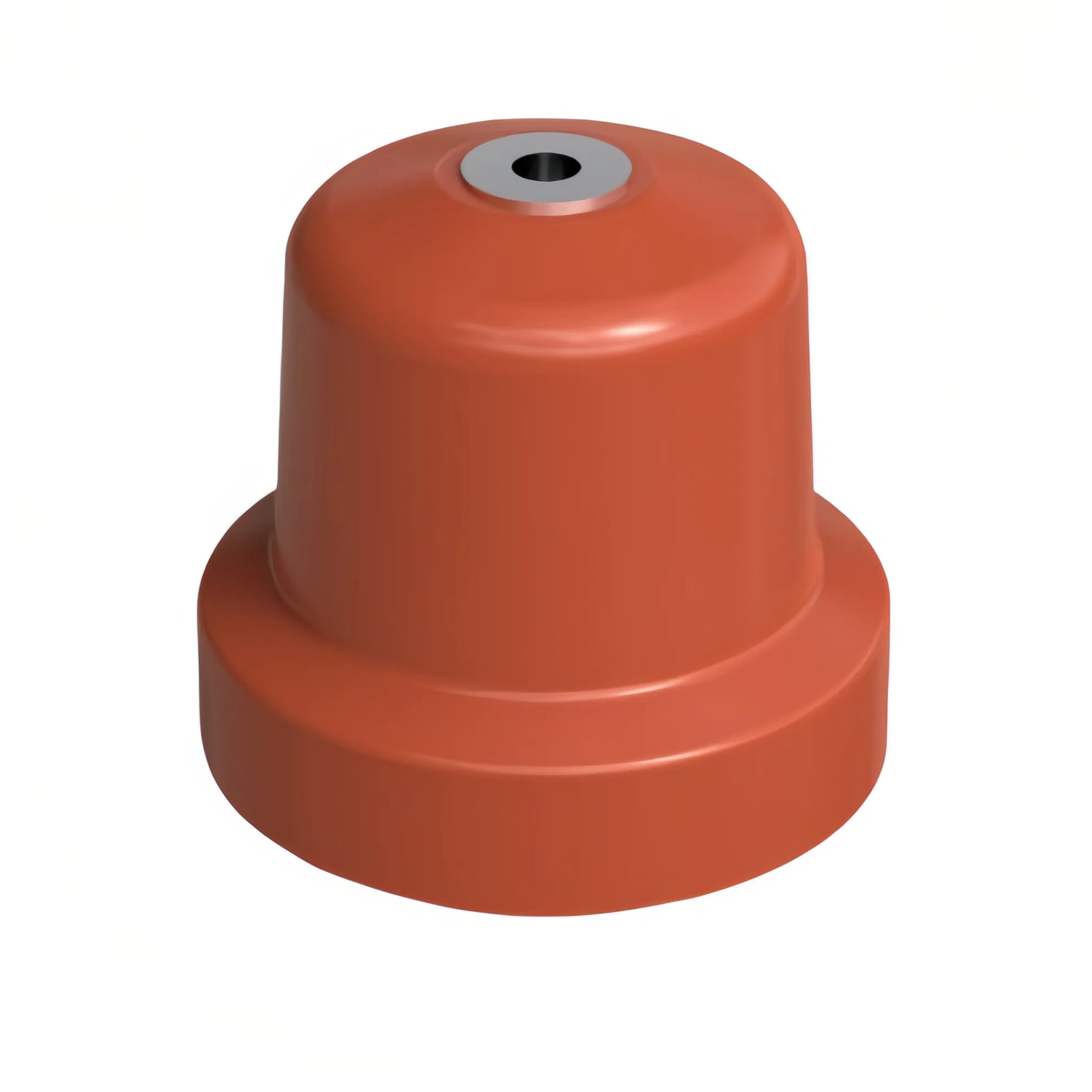

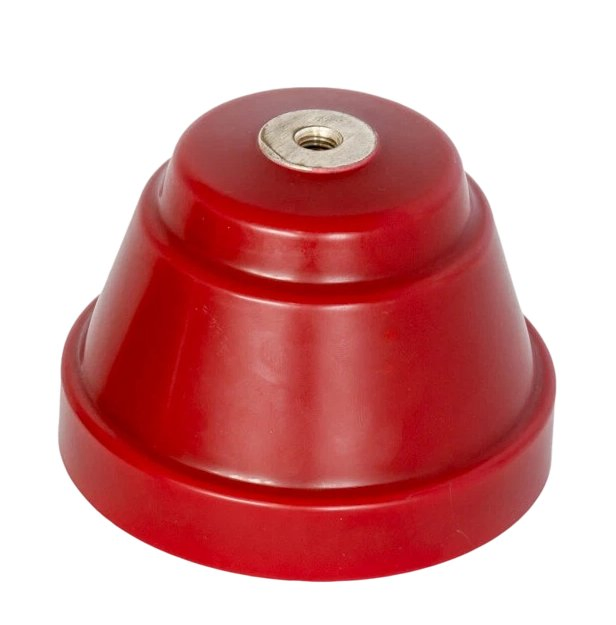

12-62 هو هيكل صغير عالي الأداء للأنظمة متوسطة الجهد، تم تصميمه هندسيًا لوحدة RMU والقواطع الكهربائية المعزولة بالغاز/الصلبة، الأمر الذي يضمن عزل موثوق به وامتدادات جانبية آمنة لخطوط التوزيع.
الميزات والمزايا الرئيسية
- تصميم موفر للمساحة: يزيد الارتفاع الصغير 73 مم والتصميم الانسيابي من المساحة في المفاتيح الكهربائية الضيقة.
- تفريغ جزئي منخفض: يحافظ على تفريغ جزئي <3pc عند 14.4 كيلو فولت، مما يمنع تدهور العزل وإطالة عمره.
- عزل كهربائي ممتاز: يضمن راتنج الإيبوكسي قدرة على تحمل الجهد الكهربائي تبلغ 45 كيلو فولت/دقيقة للتعامل مع ارتفاعات الشبكة.
- الملاءمة الميكانيكية الدقيقة: نمط مسمار 6-M6 دقيق على دائرة 78 مم مع وصلة علوية M10 لضمان عزم الدوران ومقاومة الاهتزاز.

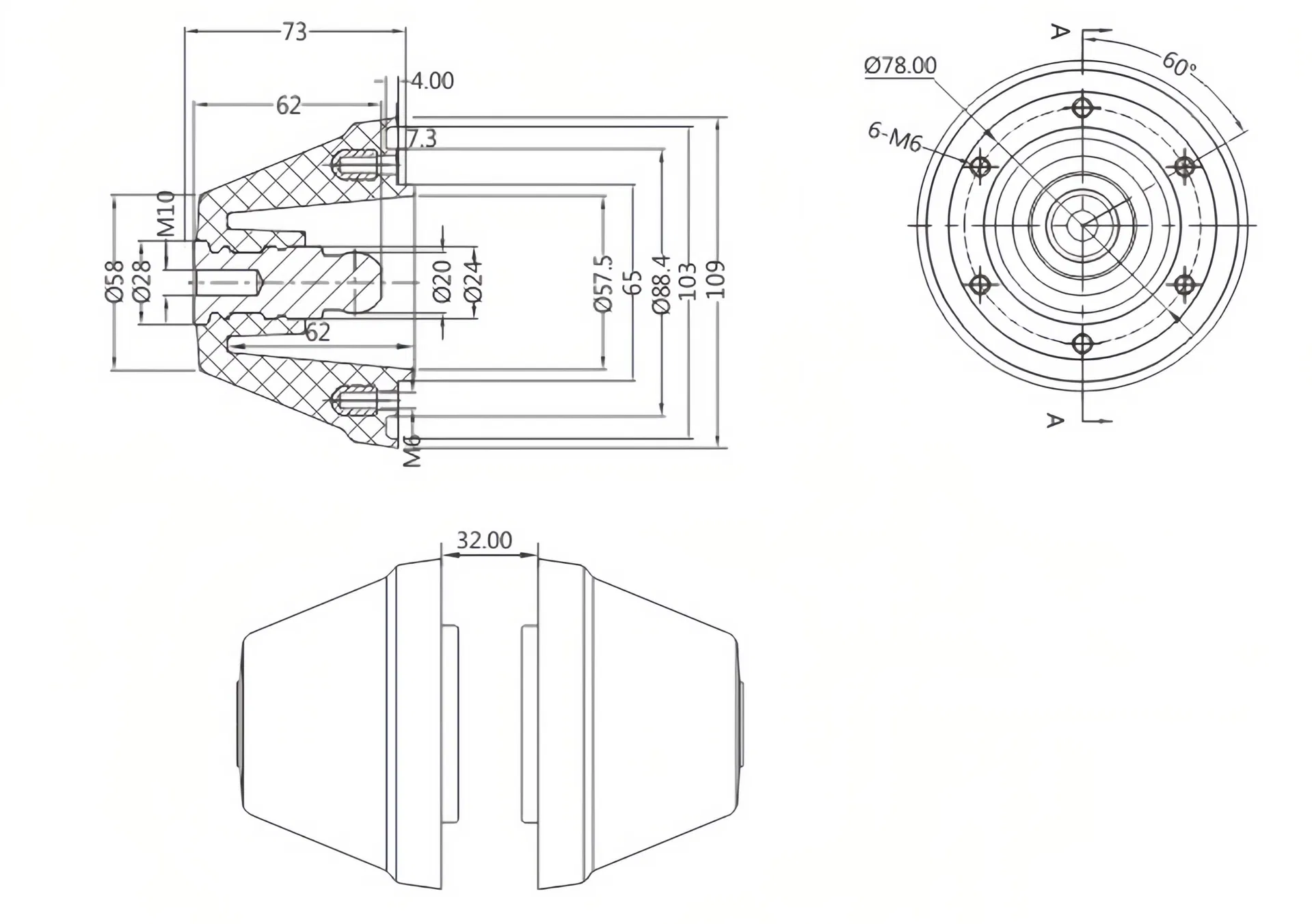

رسم مخطط تفصيلي
الأبعاد والتفاصيل الهيكلية
- إجمالي الارتفاع: 73 مم
- ارتفاع جسم المخروط الرئيسي: 62 مم
- الحد الأقصى بقطر خارجي: 109 مم
- قطر تحديد موضع الخطوة: 88.4 مم
- قطر دائرة ميل التركيب: 78 مم
- فتحات التركيب: 6-M6 فتحات ملولبة على فترات زمنية تبلغ 60 درجة
- وصلة علوية إدخال مؤشر الترابط: M10
| المعلمات الفنية |
| الجهد المقدر |
التيار المقدر |
تردد الطاقة |
تفريغ جزئي |
| 12 كيلو فولت |
630A |
45 كيلو فولت/دقيقة |
14.4 كيلو فولت < 3pC |

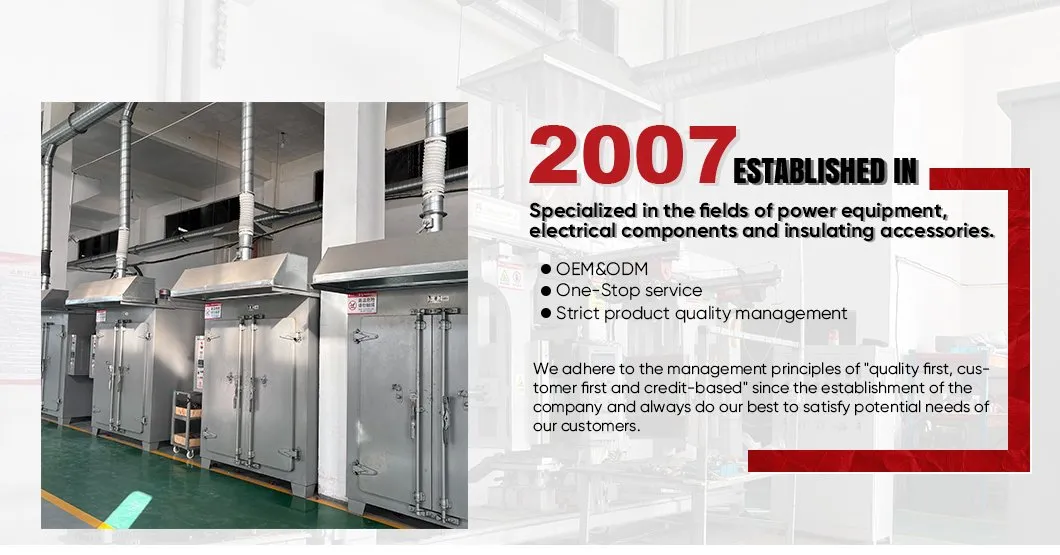

ملف التعريف

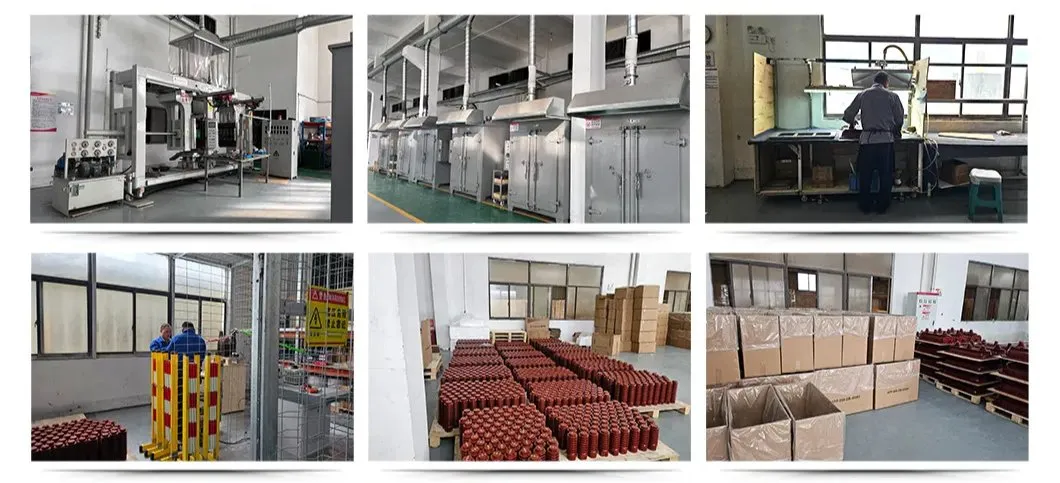

رحلتنا وقدراتنا
تاريخنا وتطورنا: تأسست منشأتنا المتخصصة في عام 2007، وهي تجلب أكثر من عقد من الخبرة في مجال الصناعة. وفي عام 2024، قمنا بتوسيع وتحديث خطوط الإنتاج والعمليات لتعزيز الكفاءة والقدرة التنافسية.
الجودة والوصول العالمي: توفر منتجاتنا أفضل مقاومة للعزل والطقس، وتتوافق مع معايير IEC وGB الدولية، كما تحوز على كافة الشهادات الوطنية المعتمدة. نقوم بتصدير منتجاتنا بنجاح إلى إيطاليا وبولندا وماليزيا وغيرها من الأسواق الدولية.
التزامنا: مع مبادئ "الجودة أولاً، العميل أولاً، والنزاهة في الإدارة"، نلبي مختلف الاحتياجات المتنوعة. وفي ظل نمو الاقتصاد العالمي، نسعى دائماً لبناء شراكات استراتيجية لتحقيق النجاح والمنفعة المتبادلة.

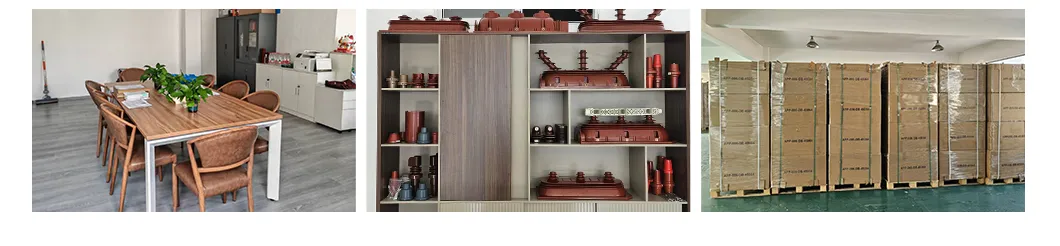

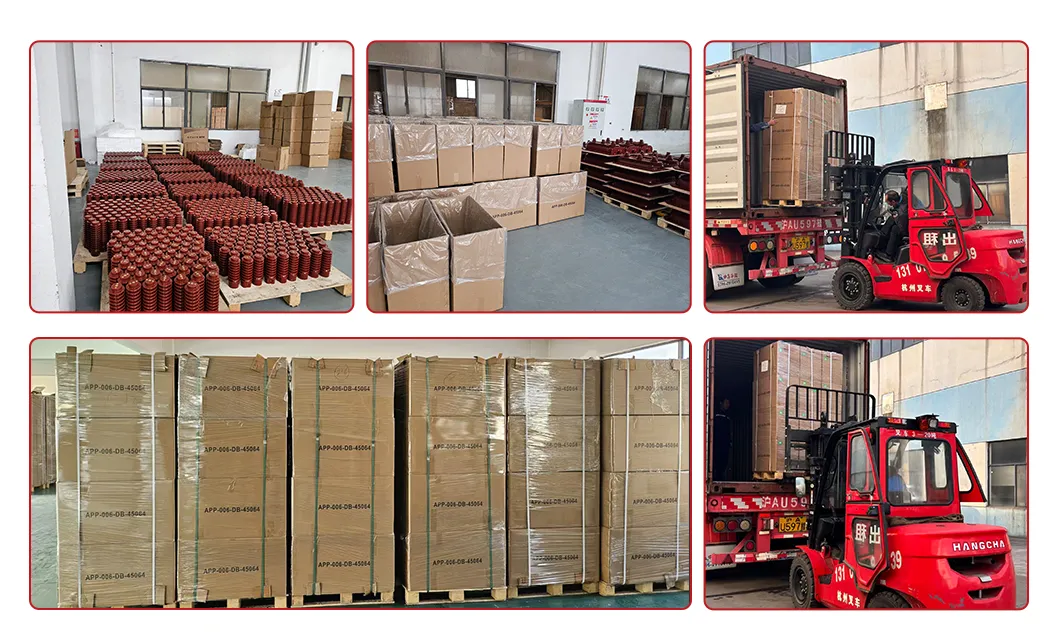

نظام الخدمة وحلول التغليف
- علب كرتون مخصصة ومطابقة الدقة: نقدم حلولاً مخصصة بمواصفات وأحجام مختلفة لزيادة استغلال المساحة وخفض تكاليف الشحن. تتميز العلب بقوتها ومقاومتها للضغط والتأثيرات.
- العلامة التجارية الحصرية: إمكانية إضفاء طابع شخصي على التصميم والشعار الخارجي لرفع القيمة التسويقية لمنتجاتكم.
- توسيد لوح ورقي من الخلايا النحلية (Honeycomb): يوفر حماية فائقة وامتصاصاً ممتازاً للصدمات لضمان سلامة الأجزاء الهشة والحساسة.
- مواد صديقة للبيئة: جميع مواد التغليف المستخدمة قابلة لإعادة التدوير بالكامل لدعم المبادرات البيئية الخضراء.
- توصيات التخزين والنقل: يُنصح بتجنب الضغط الشديد، الرطوبة، والحرارة المرتفعة. يُسمح بالتكديس حتى 3 طبقات كحد أقصى، والتغليف مناسب لجميع أنواع الشحن.
الأسئلة الشائعة (FAQ)
س1: ما هي الاستخدامات الرئيسية لعازل راتنجات الإيبوكسي 12-62؟
ج1: يستخدم هذا العازل بشكل أساسي في العزل الكهربائي، التركيبات الكهربائية، اتصال قضيب التوزيع عالي الجهد، والتحكم في إجهاد المجال الكهربائي في أنظمة الجهد المتوسط والمفاتيح الكهربائية المدمجة RMU.
س2: ما هي ميزة مستوى التفريغ الجزئي المنخفض في هذا المنتج؟
ج2: يتميز العازل بتفريغ جزئي منخفض للغاية يقل عن 3pC عند جهد 14.4 كيلو فولت، مما يساعد في منع تدهور العزل وإطالة عمر خدمة المكونات بشكل كبير.
س3: ما هي الأبعاد الميكانيكية الرئيسية للتركيب؟
ج3: يبلغ الارتفاع الإجمالي للعازل 73 مم، والقطر الخارجي الأقصى 109 مم، ويحتوي على 6 فتحات ملولبة M6 موزعة على فترات 60 درجة مع وصلة علوية M10.
س4: هل يتوافق هذا المنتج مع المعايير الدولية؟
ج4: نعم، يتم إنتاج هذا العازل بموجب نظام إدارة الجودة ISO9001 ويتوافق تماماً مع المعايير الكهربائية الدولية IEC والمعايير الوطنية GB لضمان أفضل أداء ومقاومة للعوامل الجوية.
س5: كيف يتم حماية العوازل أثناء الشحن والنقل؟
ج5: يتم استخدام كرتون مموج مقوى ومخصص ومزود برغوة واقية ماصة للصدمات، بالإضافة إلى وسادات ورقية بهيكل خلايا النحل (Honeycomb) لحماية الأجزاء الهشة وتجنب أي أضرار ناتجة عن الاهتزازات.
س6: ما هي القدرة الإنتاجية الشهرية لعازل 12-62؟
ج6: تبلغ القدرة الإنتاجية لهذا المنتج 1000 قطعة شهرياً، مما يضمن تلبية الطلبات والتوريد المستمر للعملاء في مختلف دول العالم كإيطاليا وبولندا وماليزيا.
