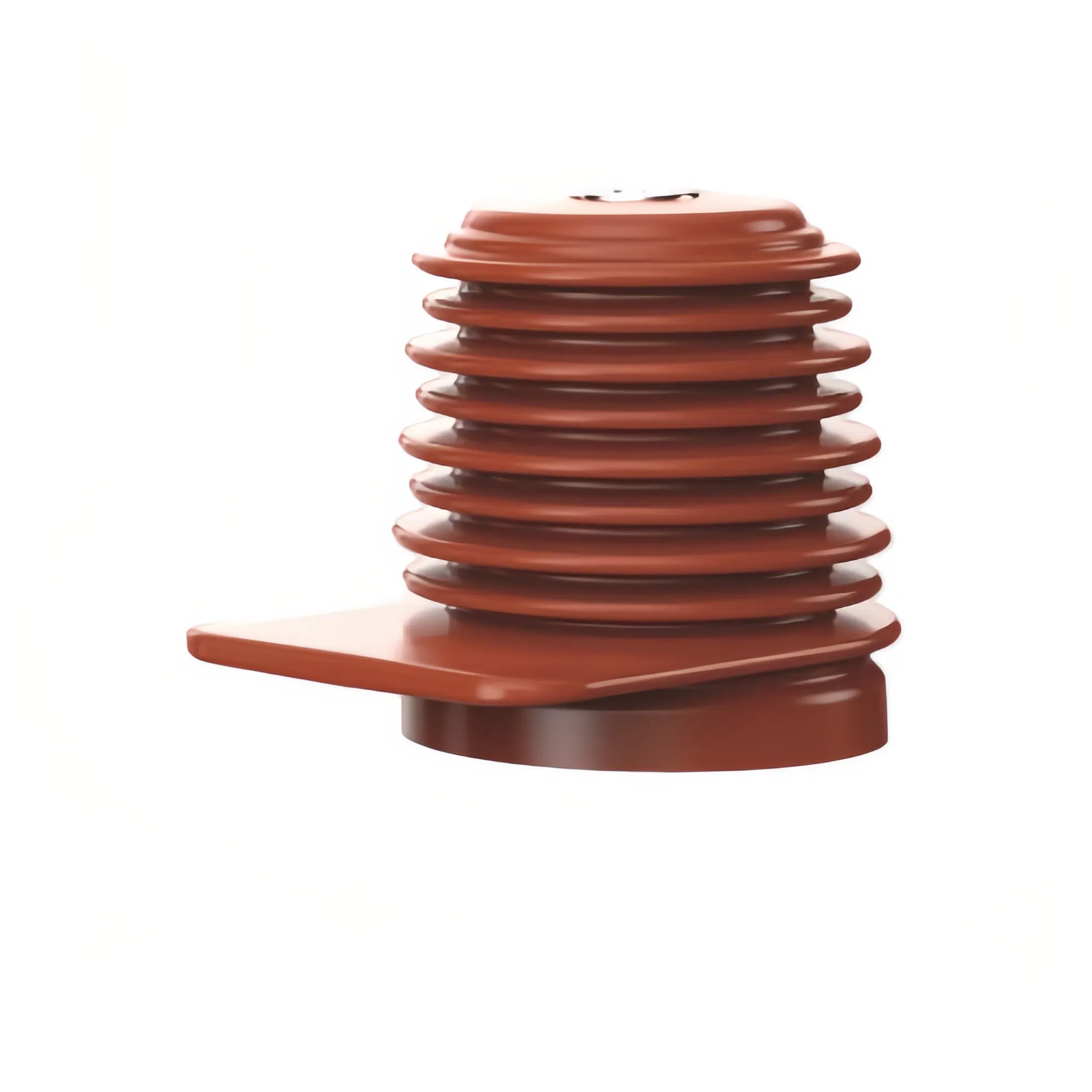

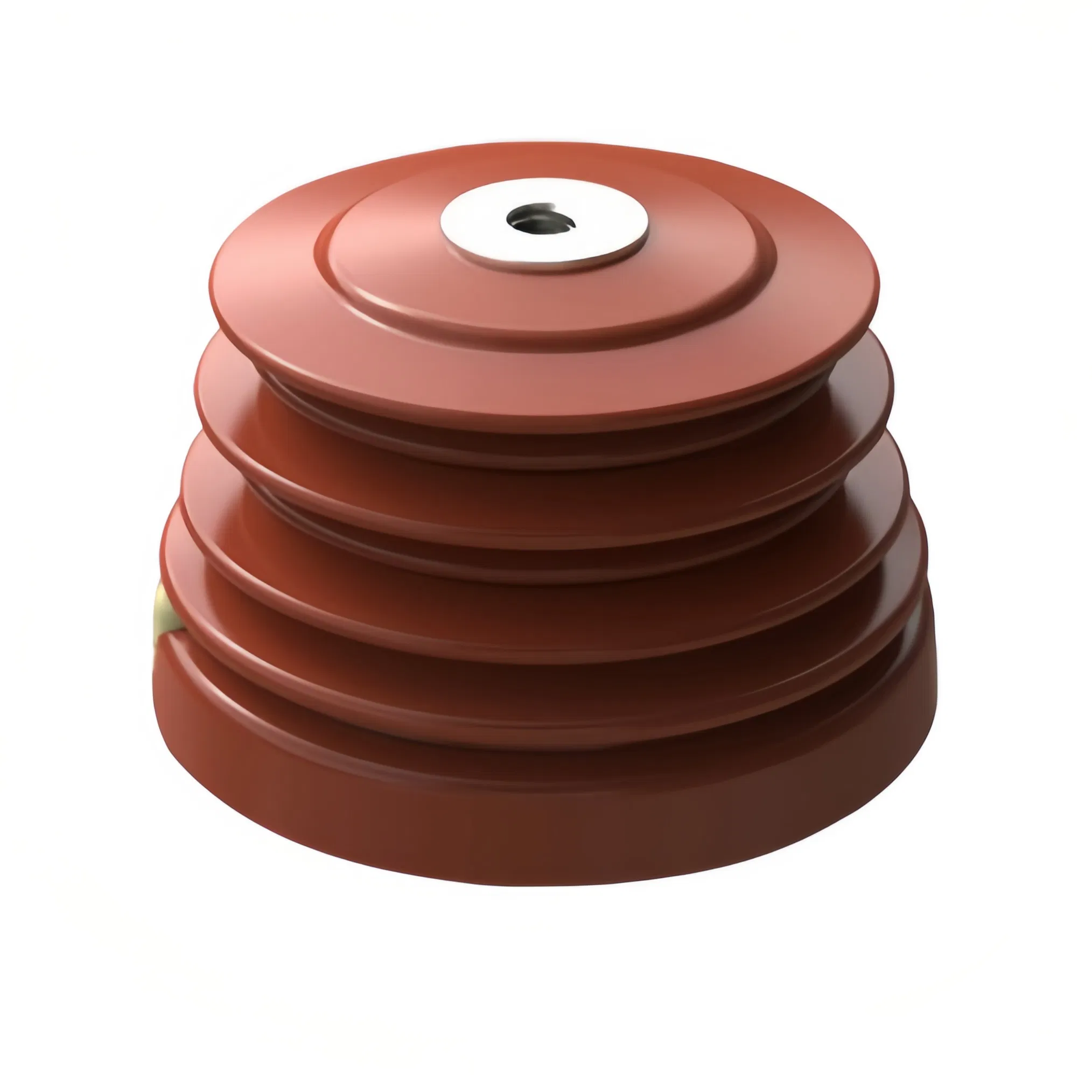

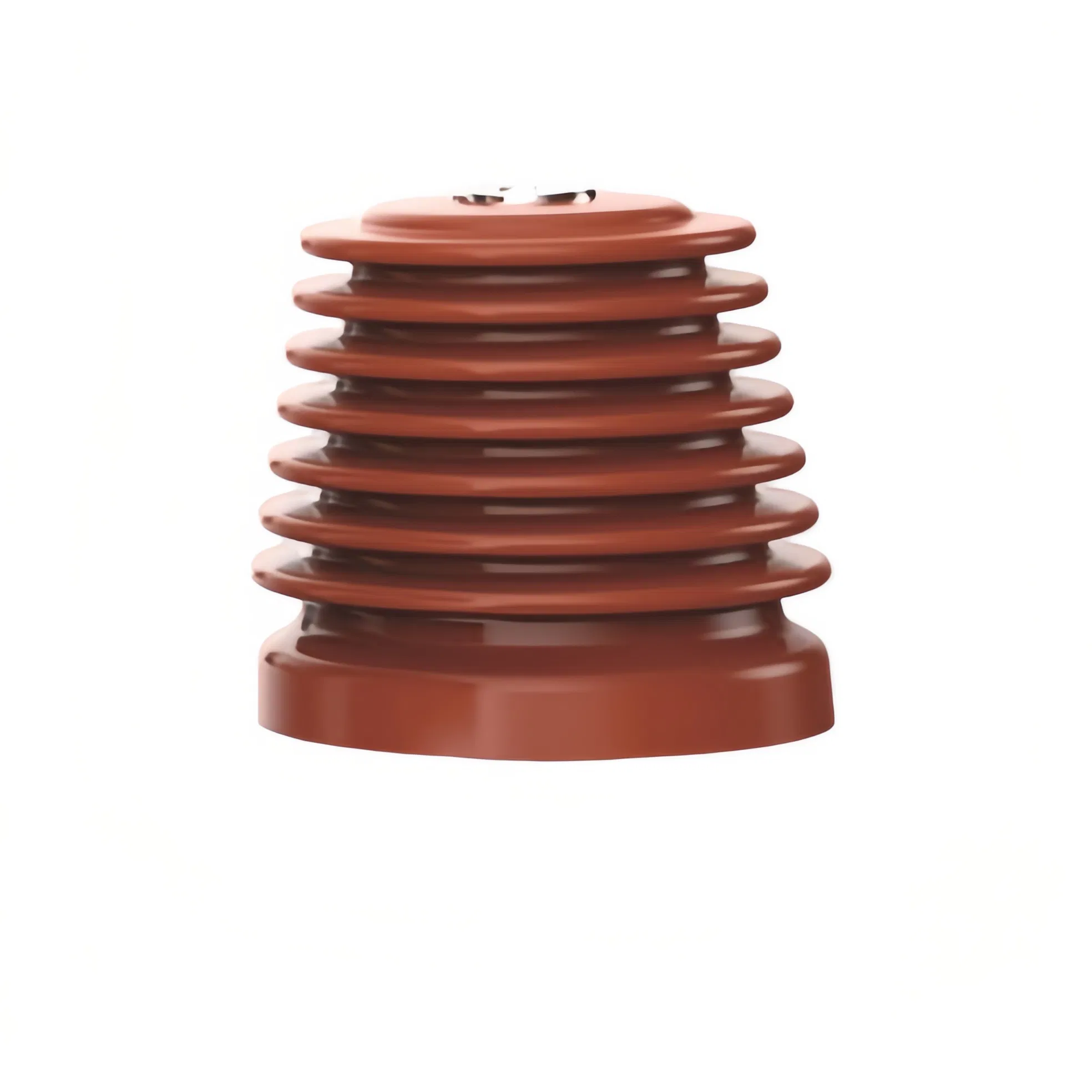

جوانب توسعة عازل تنجيد مظلة من الراتنج الإيبوكسي مع 24kv 630A

1 / 5

جوانب توسعة عازل تنجيد مظلة من الراتنج الإيبوكسي مع 24kv 630A

هل مازلت في حيرة من أمرك؟ احصل على عينات بقيمة $ !

نموذج للطلب

إرسال استفسار

وصف المنتج

ملخص
المنتج الرئيسي
وصف المنتج
رسم مخطط تفصيلي
ميزة التصنيع
الشهادات
نظام الخدمة
التغليف والشحن
الأسئلة الشائعة

المعلومات الأساسية

نموذج رقم. Saler-10-24/65

نوع بوشات عازلة من راتنج الإيبوكسي

استعمال العزل, التركيبات الكهربائية, اتصال قضيب التوزيع العالي الجهد والتحكم في إجهاد المجال

شهادة ISO9001

اللون الأحمر

الجهد المقدر 12 كيلو فولت/24 كيلو فولت

التيار المقدر 630A

تردد الطاقة 45kv/Min, 65kv/Min

تفريغ جزئي 14.4kv<3PC, 28.8kv<5PC

إجمالي الارتفاع 75 مم

الحد الأقصى للقطر الخارجي 110 مم

أفضل خيط اتصال m10 خيط داخلي (28mm عمق)

حزمة النقل كرتون معزز مع حماية من الصدمات باستخدام رغوة مقاومة للصدمات

تخصيص Saler-10-24/65

الأصل الصين

رمز النظام المنسق 85469000

القدرة الإنتاجية 1000 قطعة/شهر

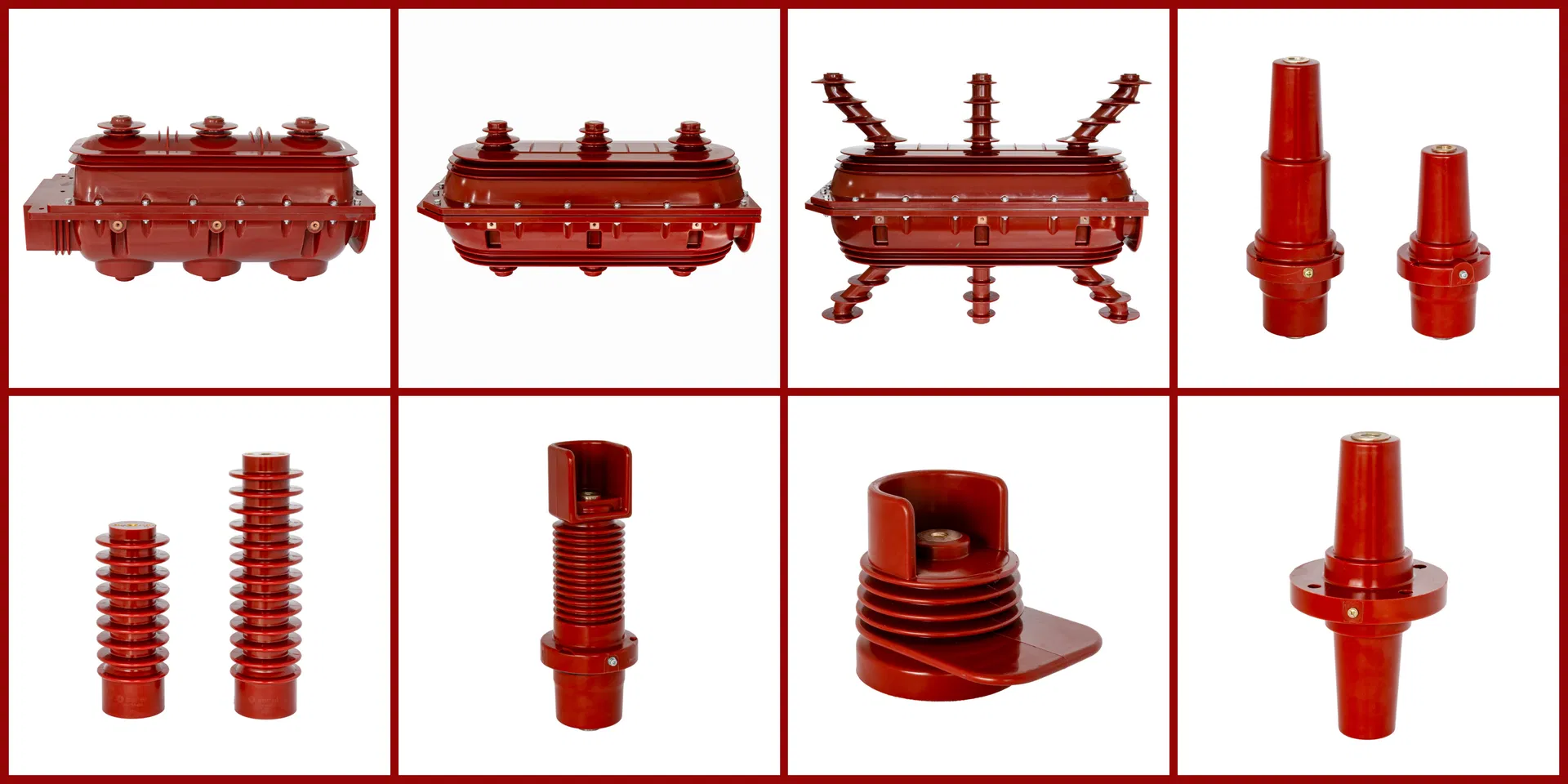

المنتج الرئيسي

وصف المنتج

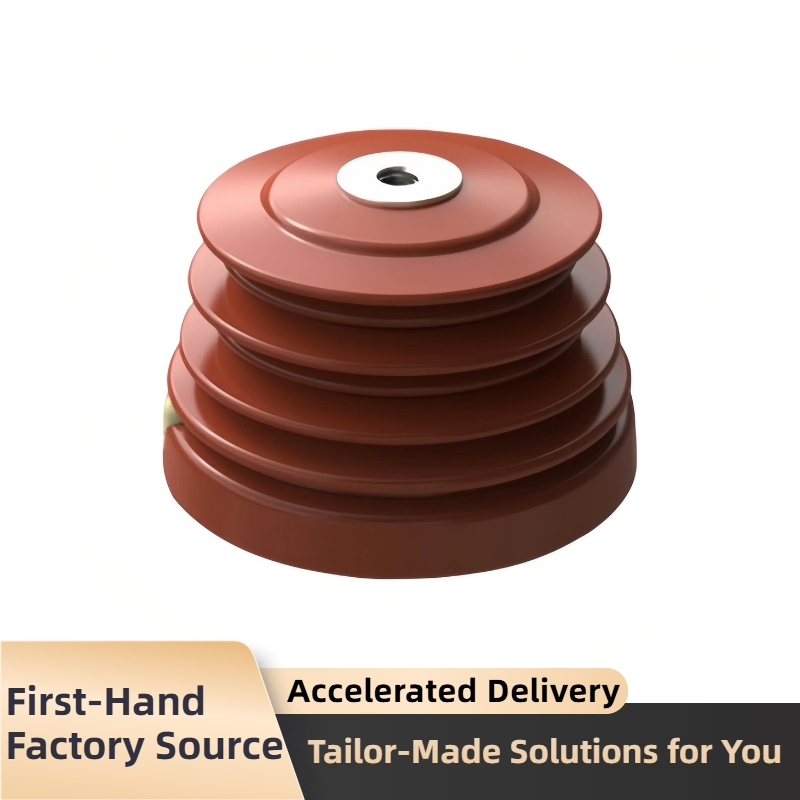

يعد Saler-10-24/65 عازلاً أعلى الطبقة متوسط الجهد لأنظمة الطاقة حتى 24 كيلو فولت. مع الصب الراتنج الايبوكسي المتقدم APG، يناسب هذا العازل القواطع الكهربائية الصديقة للبيئة، ونظام المعلومات الجغرافية، ووحدة RMU صغيرة الحجم. تعزز تنورة المظلة متعددة الطبقات من مسافة تسرب المياه الخارجية لتوفير حماية قصوى من تتبع الأسطح. يوفر دعمًا موثوقًا به لإمتدادات خطوط التوزيع الجانبية في الظروف الرطبة أو الملوثة. يتوفر تخصيص كامل لـ OEM/ODM.

★ الميزات والمزايا الرئيسية

تقنية APG المتقدمة: تضمن تبغ الضغط التلقائي مع الإيبوكسي الممتاز بنية كثيفة وخالية من الفراغ مع قوة ميكانيكية فائقة وقدرة على التحمل الحراري.

طوق مظلة تسرب ممتد: يعزز تصميم الحامل متعدد الطبقات مسار تسرب خارجي، مما يعمل على الوقاية من تدهور العزل بسبب الرطوبة أو الغبار أو التكثف.

تفريغ جزئي منخفض جدًا وصارم: تم اختباره لضمان التفريغ الجزئي في أقل من 5 أجزاء في الدقيقة عند 28,8 كيلو فولت، مما يؤدي إلى إيقاف شيخوخة العزل وإطالة عمر القواطع الكهربائية.

ملحقات مسننة قوية: توفر الملحقات النحاسية M10 وM6 عالية الدقة مقاومة عزم دوران قوية لضمان التجميع الآمن والتتبع الكهربائي.

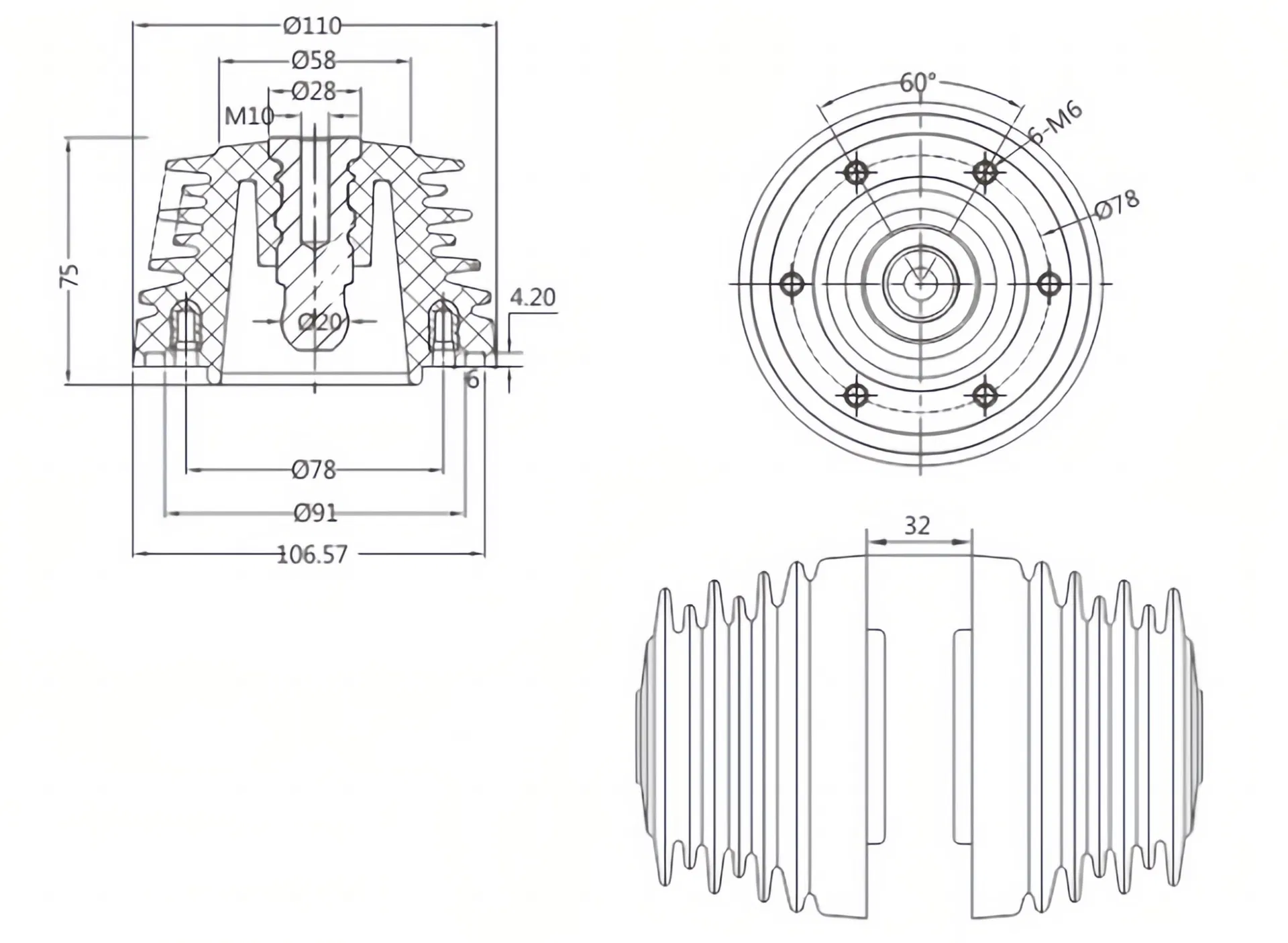

رسم مخطط تفصيلي

إجمالي الارتفاع الهيكلي: 75 مم

الحد الأقصى بقطر خارجي: 110 مم

واجهة التوصيل العلوية: السن اللولبي الداخلي M10، العمق 28 مم

مصفوفة التركيب السفلية: فتحات ملولبة 6-M6 على قرص مضغوط PCD مقاس 78 مم، على مسافة متباعدة تبلغ 60 درجة

فجوة المحاذاة المتشابكة: الخلوص القياسي 32 مم للتوسعة مزدوجة الجانب

المعلمات الفنية
الجهد المقدر	التيار المقدر	تردد الطاقة	تفريغ جزئي
12 كيلو فولت	630A	45 كيلو فولت/دقيقة	14.4 كيلو فولت < 3 كيلو فولت
24 كيلو فولت	630A	65 كيلو فولت/دقيقة	28.8 كيلو فولت < 5 كيلو فولت

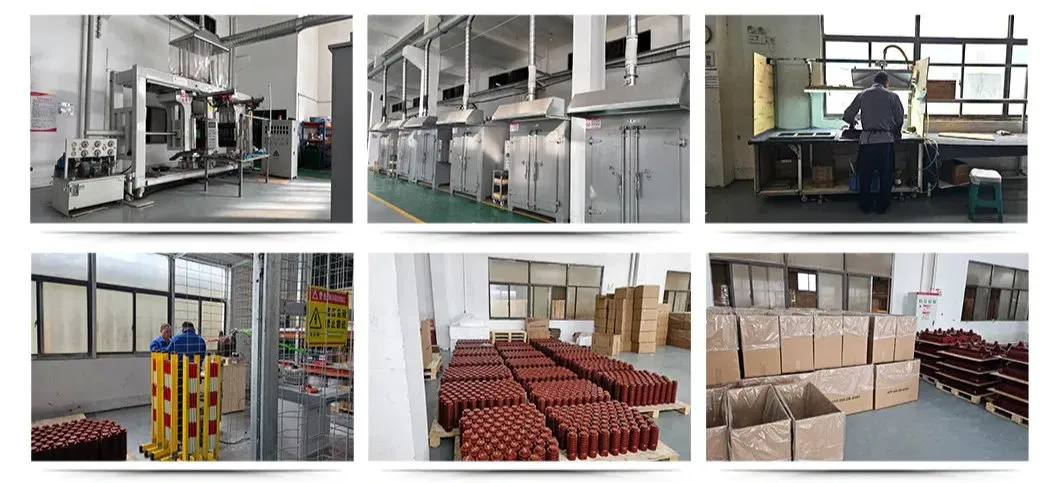

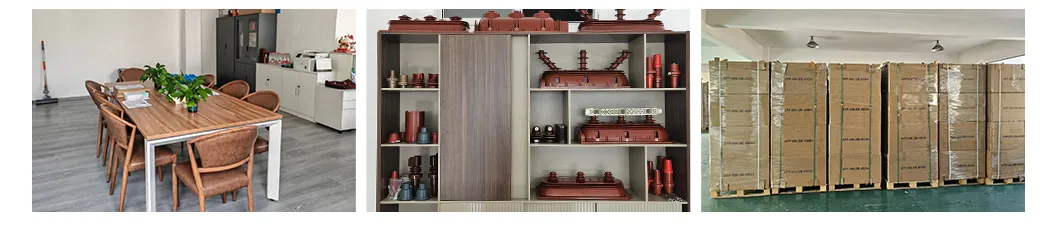

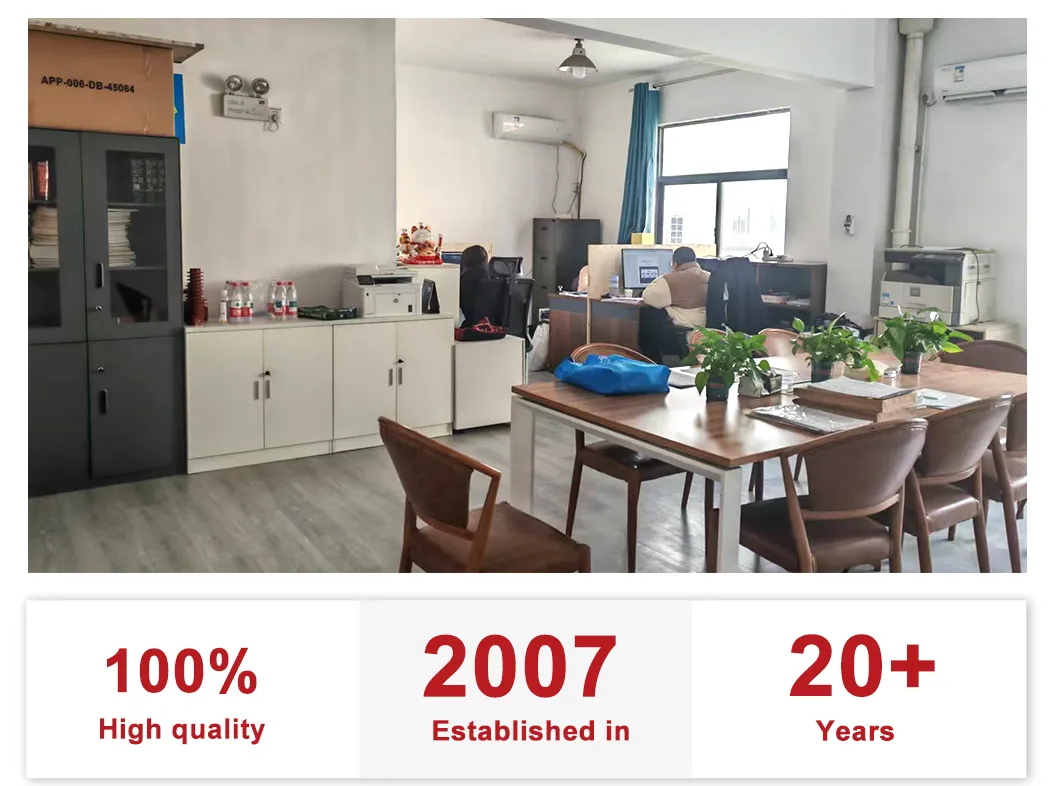

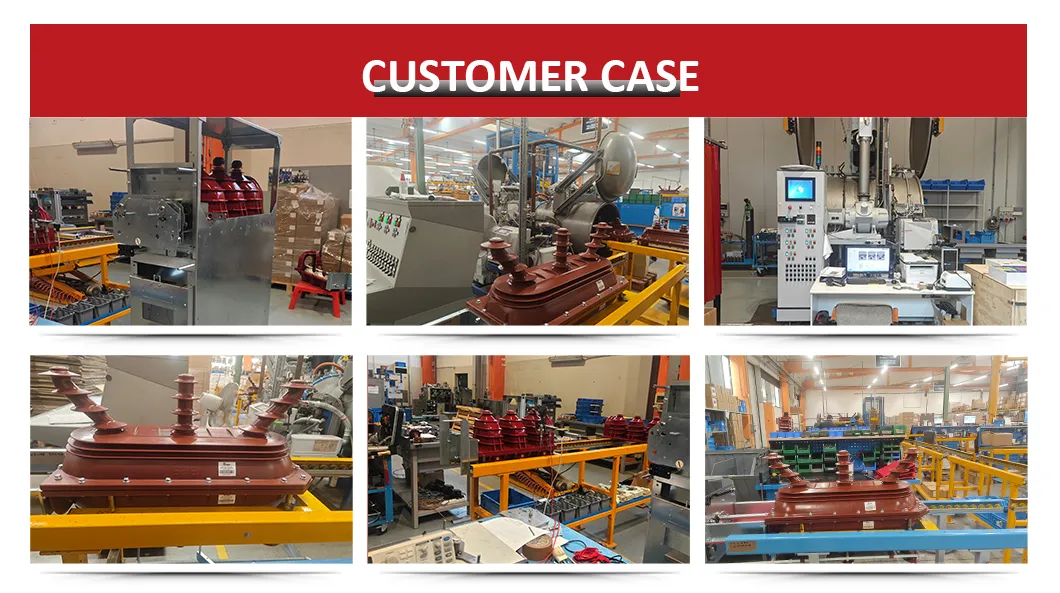

معرض الإنتاج والتصنيع

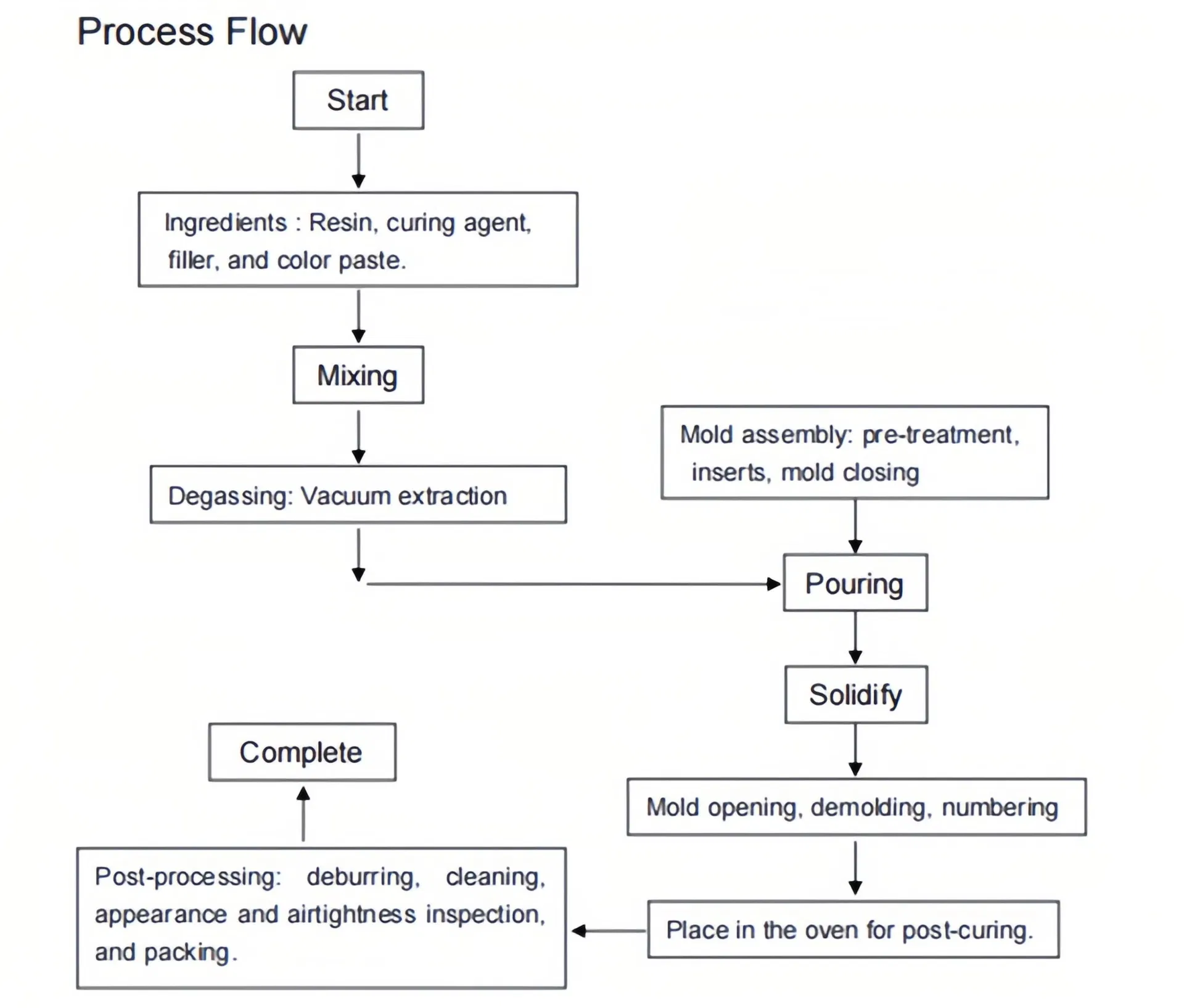

ميزة التصنيع

الشهادات

نظام الخدمة والتغليف

حلول التغليف المبتكرة

1. علب كرتون مخصصة: كرتون مموج قوي يقاوم الضغط والتأثير، مصمم للاستخدام الأمثل للمساحة.

2. علامة تجارية حصرية: إمكانية تخصيص الشعارات والتصميمات على علب التعبئة والتغليف لتعزيز الهوية.

أمن وسلامة معززة للشحن

3. وسادات قرص العسل: لوحة أوراق Honeycomb لامتصاص الصدمات وحماية السلع الهشة.

4. مواد صديقة للبيئة: مواد قابلة لإعادة التدوير تجمع بين السلامة والاستدامة.

5. إرشادات التخزين: تجنب الضغط والرطوبة، والتكديس حتى 3 طبقات كحد أقصى.

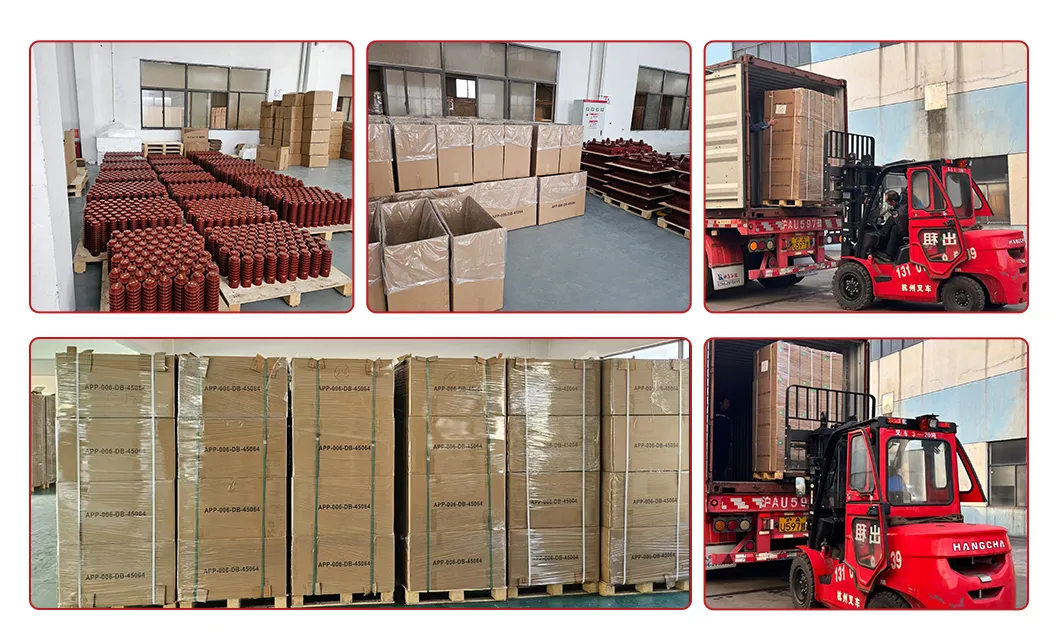

التغليف والشحن والتصدير

الأسئلة الشائعة (FAQ)

؟ ما هو التطبيق الرئيسي لعازل راتنج الإيبوكسي Saler-10-24/65؟

يستخدم بشكل أساسي لعزل ودعم التوصيلات الكهربائية في القواطع الكهربائية ذات الجهد المتوسط (حتى 24 كيلو فولت)، ونظم المعلومات الجغرافية (GIS)، والوحدات الحلقية الرئيسية المدمجة (RMU).

؟ ما هي ميزة تقنية APG المستخدمة في تصنيع عوازل الإيبوكسي؟

تقنية APG (الضغط التلقائي للهلام) تضمن الحصول على بنية داخلية صلبة وخالية من الفراغات والفقاعات الهوائية، مما يمنح العازل قوة ميكانيكية عالية ومقاومة ممتازة للحرارة والإجهادات الكهربائية.

؟ كيف يمنع تصميم تنورة المظلة تدهور العزل؟

يعمل تصميم الحامل متعدد الطبقات (تنورة المظلة) على زيادة مسافة التسرب الخارجية الفعالة، مما يقلل من احتمالية حدوث وميض كهربائي ناتج عن الرطوبة أو الأتربة أو التكثيف في البيئات الملوثة.

؟ ما مدى كفاءة العازل ضد مشكلة التفريغ الجزئي؟

يخضع العازل لاختبارات جودة صارمة تضمن بقاء التفريغ الجزئي في مستوى منخفض للغاية (أقل من 5 بيكوكولوم عند 28.8 كيلو فولت)، مما يمنع شيخوخة العزل ويطيل عمر تشغيل النظام الكهربائي.

؟ ما هي أبعاد وخيارات التوصيل المتوفرة في هذا النموذج؟

يبلغ الارتفاع الإجمالي للعازل 75 مم بقطر خارجي أقصى 110 مم. يحتوي على سن لولبي داخلي علوي M10 بعمق 28 مم للتوصيل، مع قاعدة سفلية بها 6 فتحات ملولبة M6 موزعة بانتظام.
