غلاف عازل من راتنج الإيبوكسي الممتاز لمعدات التبديل المعزولة بالغاز

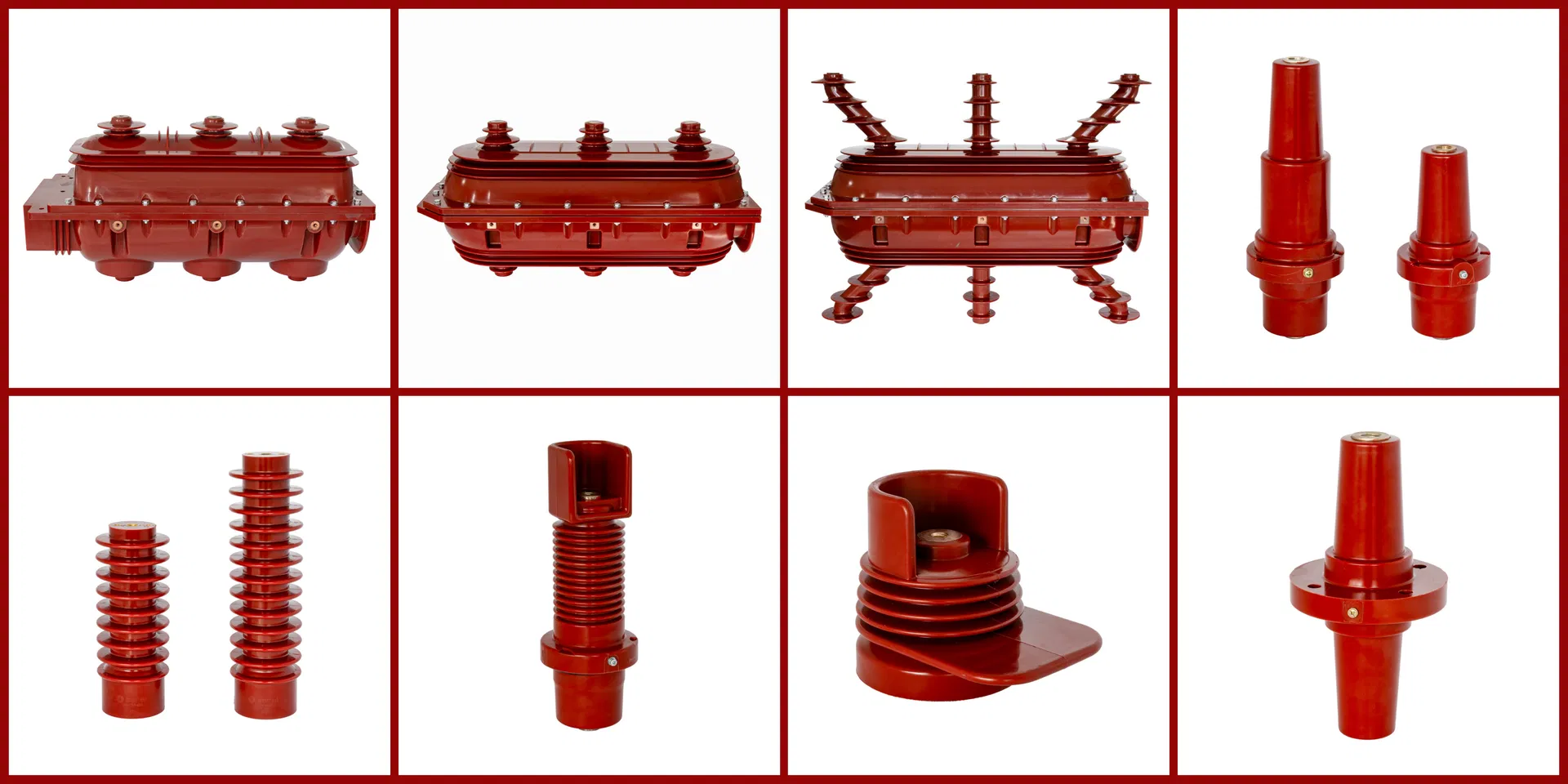

المنتج الرئيسي

وصف المنتج

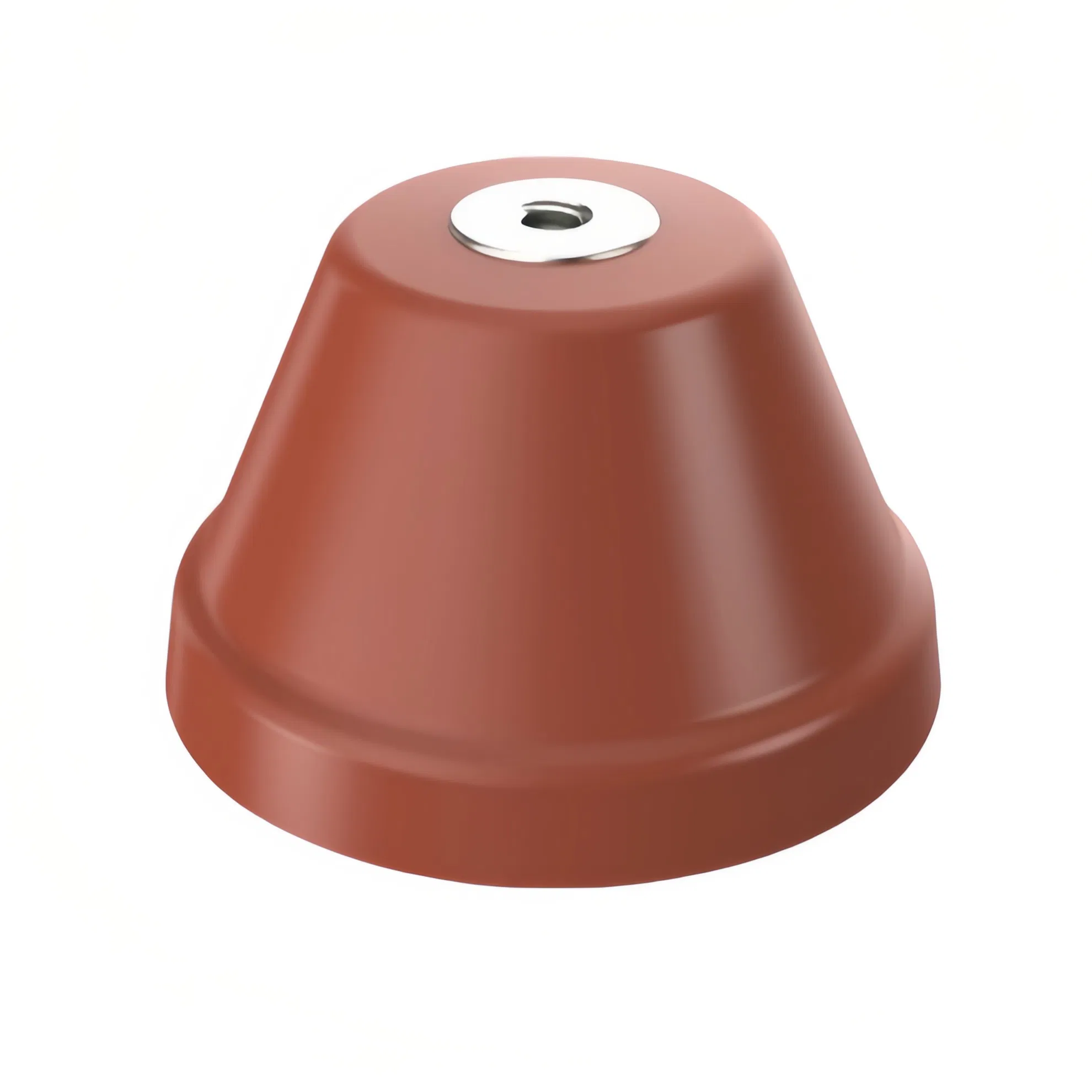

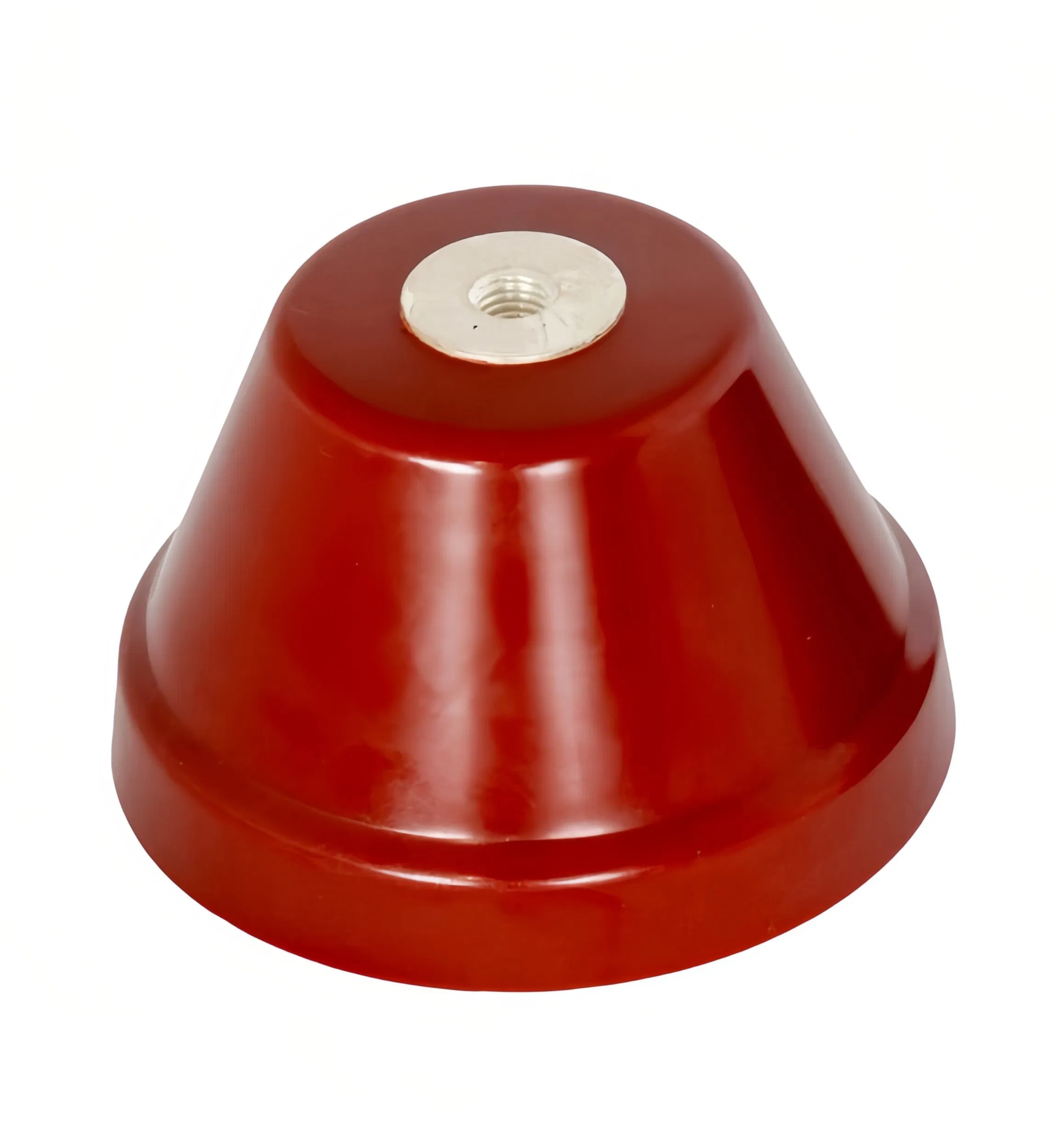

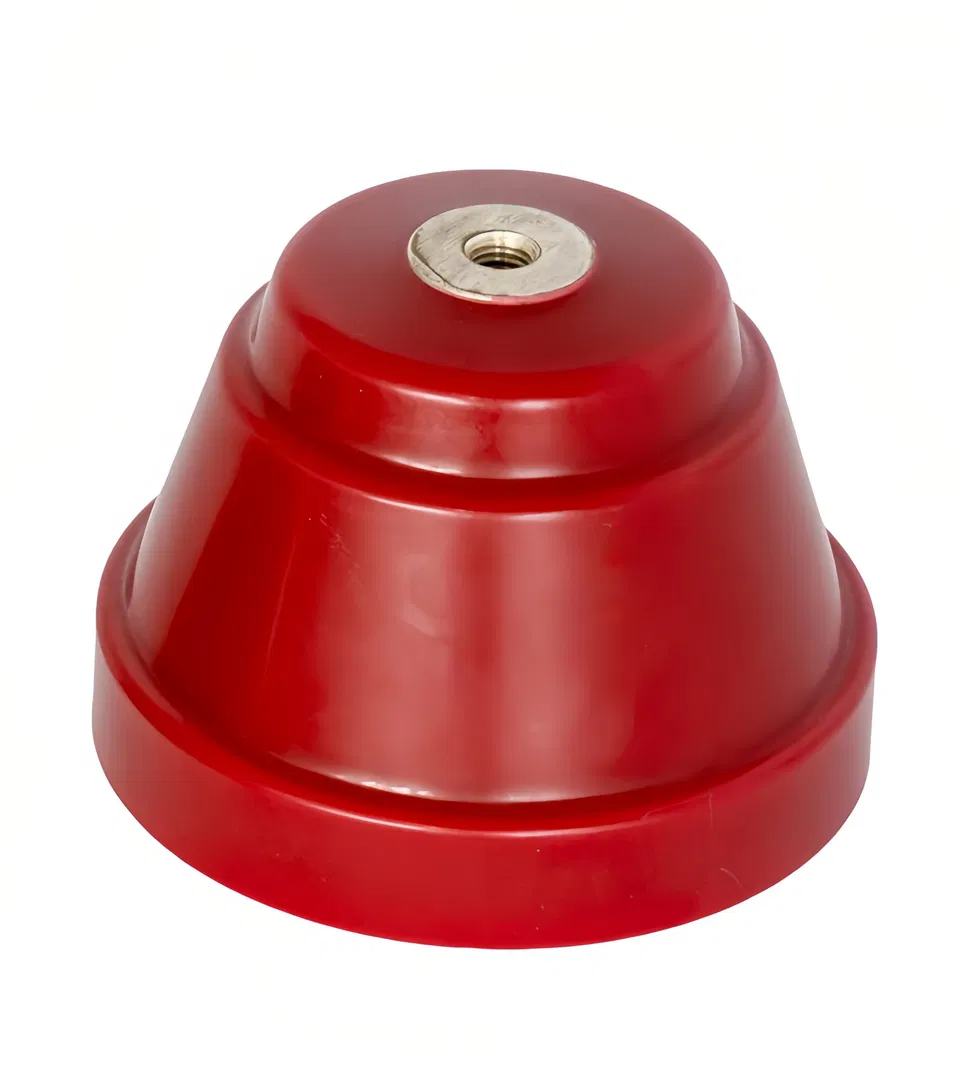

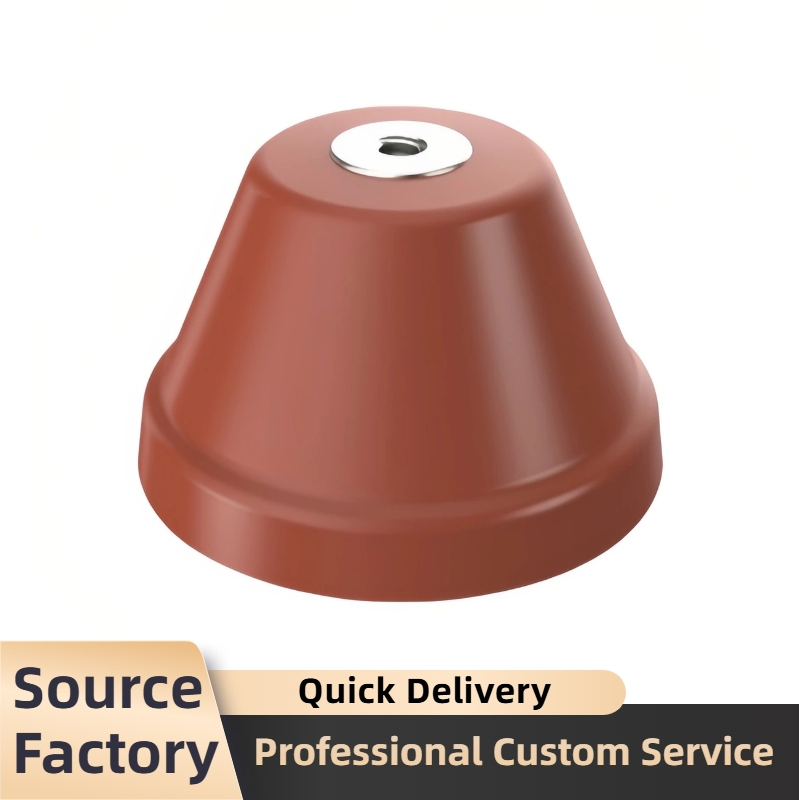

Saler-12-62 هو علبة توسيع جانبية صغيرة وعالية الأداء لأنظمة الجهد المتوسط. تم تصميم هذا الجهاز لوحدات RMU والقواطع الكهربائية المعزولة بالغاز/الصلبة، وهو يضمن عزل موثوق به وامتدادات جانبية آمنة لخطوط التوزيع.

الميزات والمزايا الرئيسية

تصميم موفر للمساحة: يعمل هذا التصميم، الذي يتميز بارتفاع صغير 73 مم وتصميم مستدق، على تحسين المساحة في الحجرات الضيقة.
تفريغ جزئي منخفض: يحافظ على تفريغ جزئي أقل من 3 كيلوفولت عند 14.4 كيلوفولت، مما يمنع تدهور العزل وإطالة فترة الخدمة.
عزل كهربائي ممتاز: توفر تركيبة راتنج الإيبوكسي الخاص جهد مقاومة لتردد طاقة 45 كيلو فولت/دقيقة.
الملاءمة الميكانيكية الدقيقة: يضمن نمط المسمار 6-M6 الدقيق على دائرة ميل 78 مم مع وصلة M10 العلوية إمكانية التعامل مع عزم الدوران بشكل آمن.

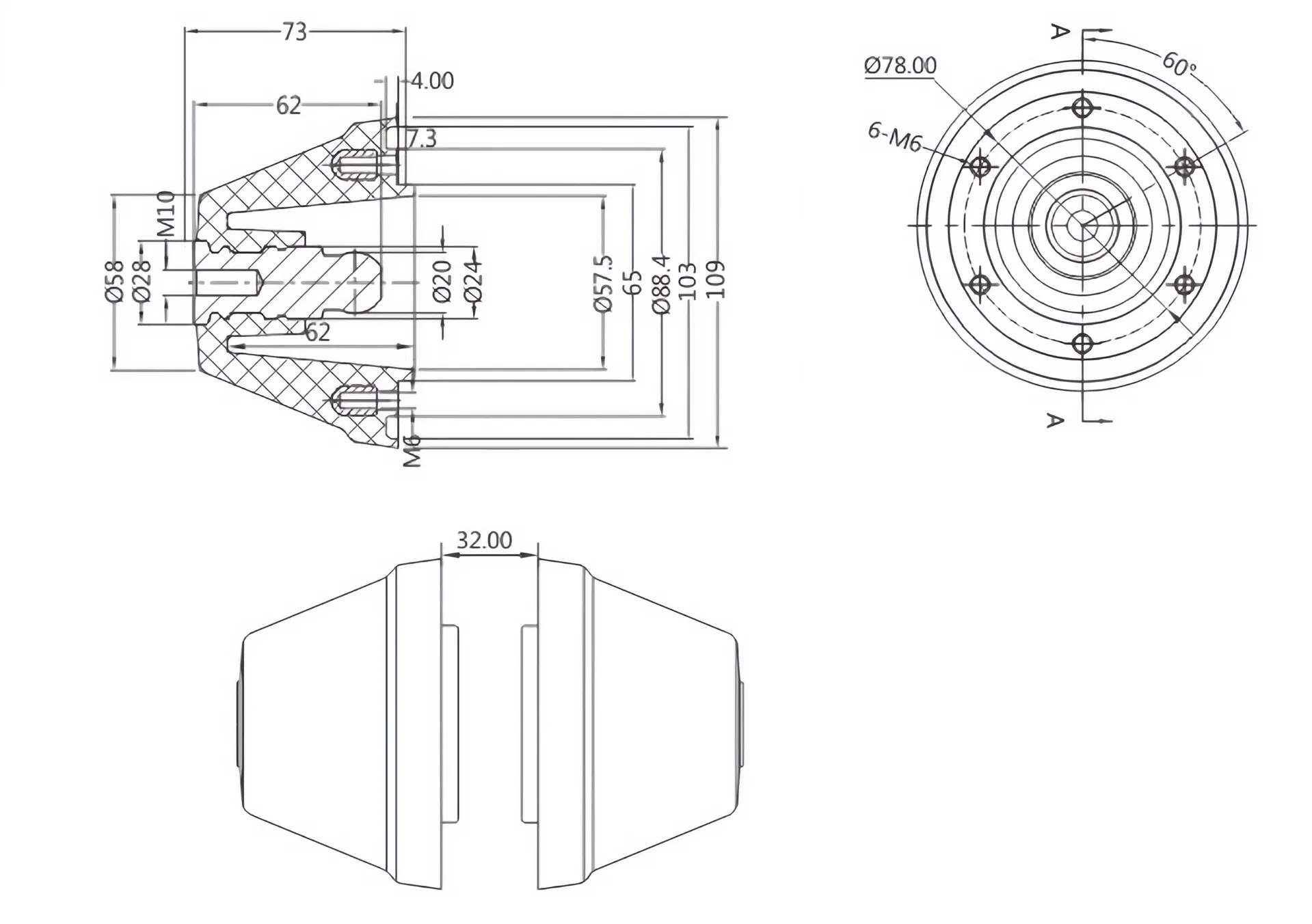

رسم مخطط تفصيلي

إجمالي الارتفاع: 73 مم

ارتفاع جسم المخروط الرئيسي: 62 مم

الحد الأقصى بقطر خارجي: 109 مم

قطر تحديد موضع الخطوة: 88,4 مم

قطر دائرة ميل التركيب: 78 مم

فتحات التركيب: 6-M6 فتحات ملولبة متباعدة بفواصل زمنية تبلغ 60 درجة

وصلة علوية إدخال مؤشر الترابط: M10

المعلمات الفنية

الجهد المقدر	التيار المقدر	تردد الطاقة	تفريغ جزئي
12 كيلو فولت	630A	45 كيلو فولت/دقيقة	14.4 كيلو فولت < 3 كيلو فولت

نظام الخدمة وحلول التغليف

1. علب كرتون مخصصة ومطابقة الدقة حلول مخصصة بمواصفات وأحجام مختلفة للحصول على تغليف مثالي، مما يعزز استخدام المساحة ويقلل من تكاليف الشحن. علب الكرتون المموّجة القوية تقاوم الضغط والتأثير لضمان الحماية الأساسية.

2. تميز العلامة التجارية إمكانية التخصيص بالهوية المرئية المناسبة والتصاميم المحددة لإبراز قيمة المنتج وجودته.

3. توسيد لوح ورقي من المشط (Honeycomb) لزيادة الأمان يوفر توسيد Honeycomb مقاومة عالية للضغط وامتصاص ممتاز للصدمات وتبديد الطاقة، مما يضمن الحماية الكاملة للمنتجات الهشة.

4. مواد صديقة للبيئة وقابلة لإعادة التدوير كافة المواد المستخدمة قابلة لإعادة التدوير بنسبة 100%، مما يحقق التوازن المثالي بين السلامة والاستدامة البيئية.

5. توصيات النقل والتخزين يُوصى بتجنب الضغط الشديد والرطوبة العالية ودرجات الحرارة المرتفعة. يُسمح بتكديس الصناديق حتى 3 طبقات كحد أقصى وهي مناسبة لكافة وسائل الشحن.

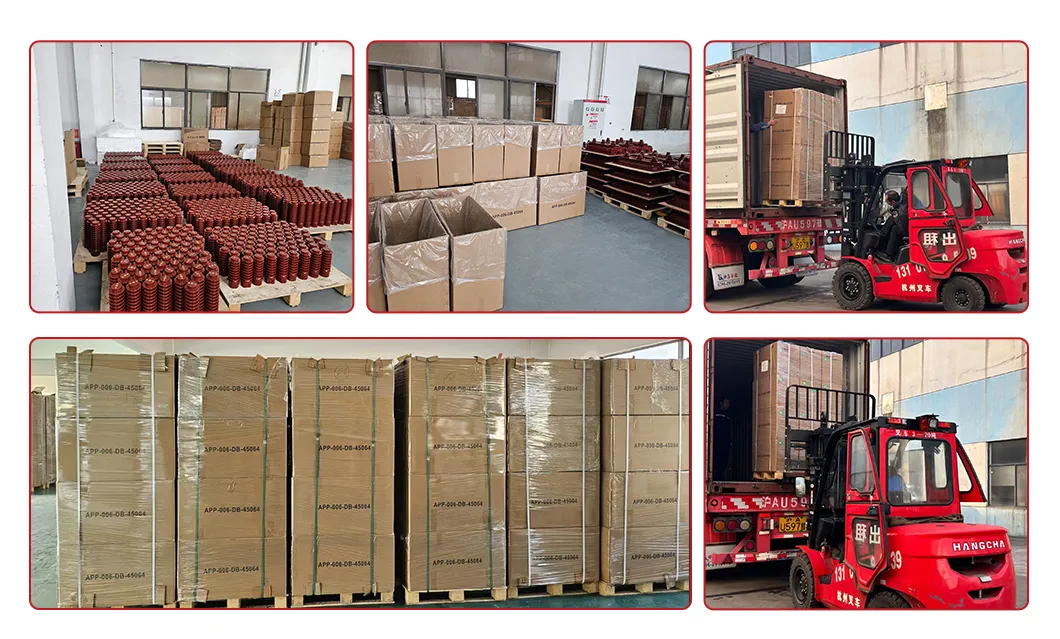

التغليف والشحن

الأسئلة الشائعة (FAQ)

ما هي التطبيقات الأساسية للمنتج Saler-12-62؟

تم تصميم هذا المنتج كعلبة توسيع جانبية مدمجة وعالية الأداء لأنظمة الجهد متوسط القيمة، وهي مثالية لوحدات RMU والقواطع الكهربائية المعزولة بالغاز لضمان تمديد عازل وآمن.

كيف يساهم تصميم هذا المنتج في توفير المساحة؟

يأتي المنتج بتصميم مستدق بارتفاع مدمج يبلغ 73 مم فقط، مما يجعله الخيار الأمثل لتحسين استغلال المساحة المحدودة داخل الحجرات الضيقة.

ما هي قيم التفريغ الجزئي والعزل الكهربائي المتوفرة؟

يتميز المنتج بمعدل تفريغ جزئي منخفض للغاية يقل عن 3 بيكوكولوم عند 14.4 كيلو فولت، كما يوفر راتنج الإيبوكسي الخاص به جهد مقاومة لتردد الطاقة يصل إلى 45 كيلو فولت في الدقيقة.

ما هي المواصفات الميكانيكية لتركيب هذا الغلاف؟

يتضمن نمط تركيب دقيق بـ 6 فتحات ملولبة من نوع M6 متباعدة بفواصل تبلغ 60 درجة على دائرة ميل 78 مم، بالإضافة إلى وصلة علوية إدخال مؤشر ترابط M10 لضمان تثبيت محكم وعزم دوران آمن.

ما هي المعايير المتبعة لحماية المنتجات أثناء الشحن؟

يتم تعبئة المنتجات في كرتون مخصص متين ومدعم بوسادات ورقية مموجة على شكل قرص العسل (Honeycomb) لامتصاص الصدمات وحماية القطع أثناء عمليات النقل والتخزين.
