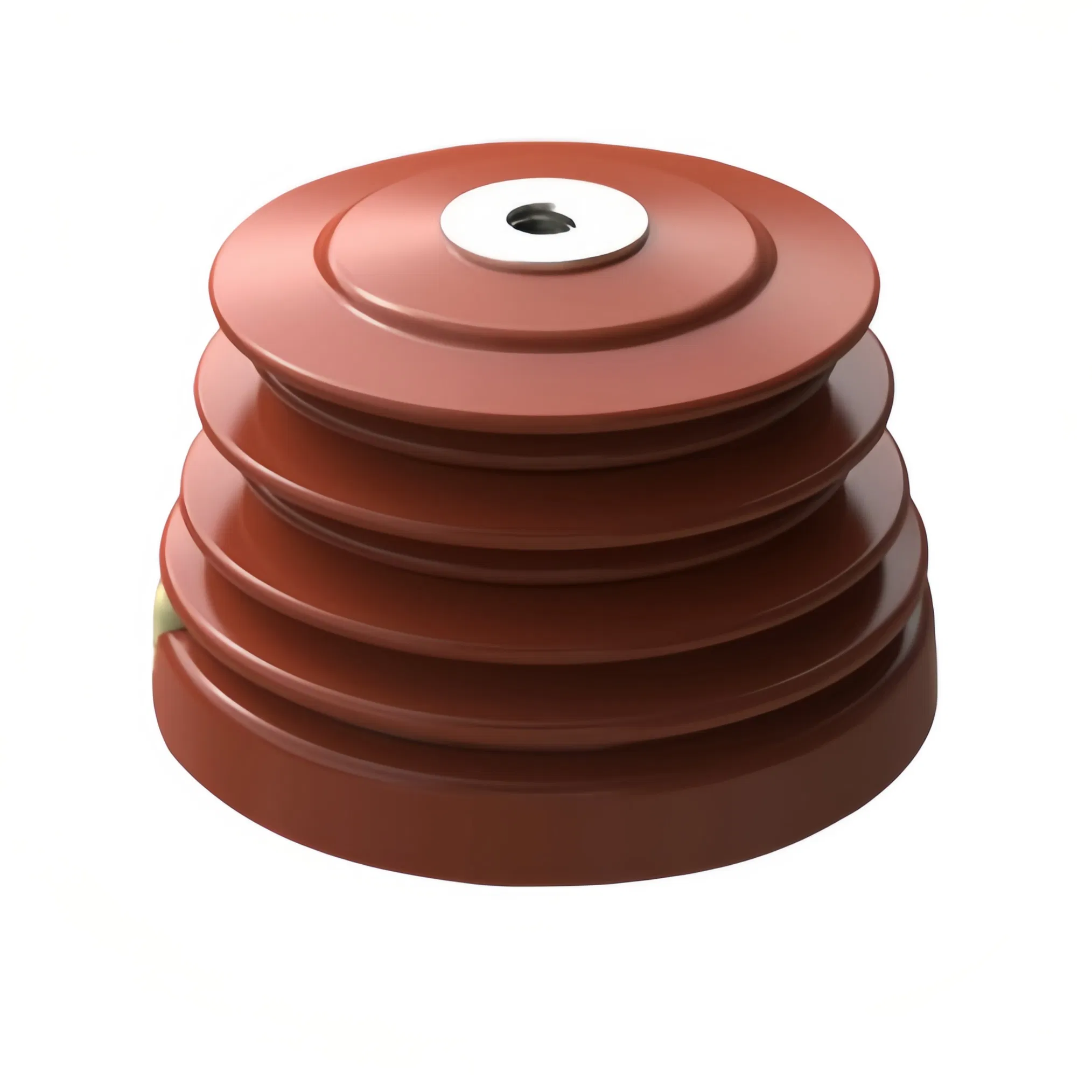

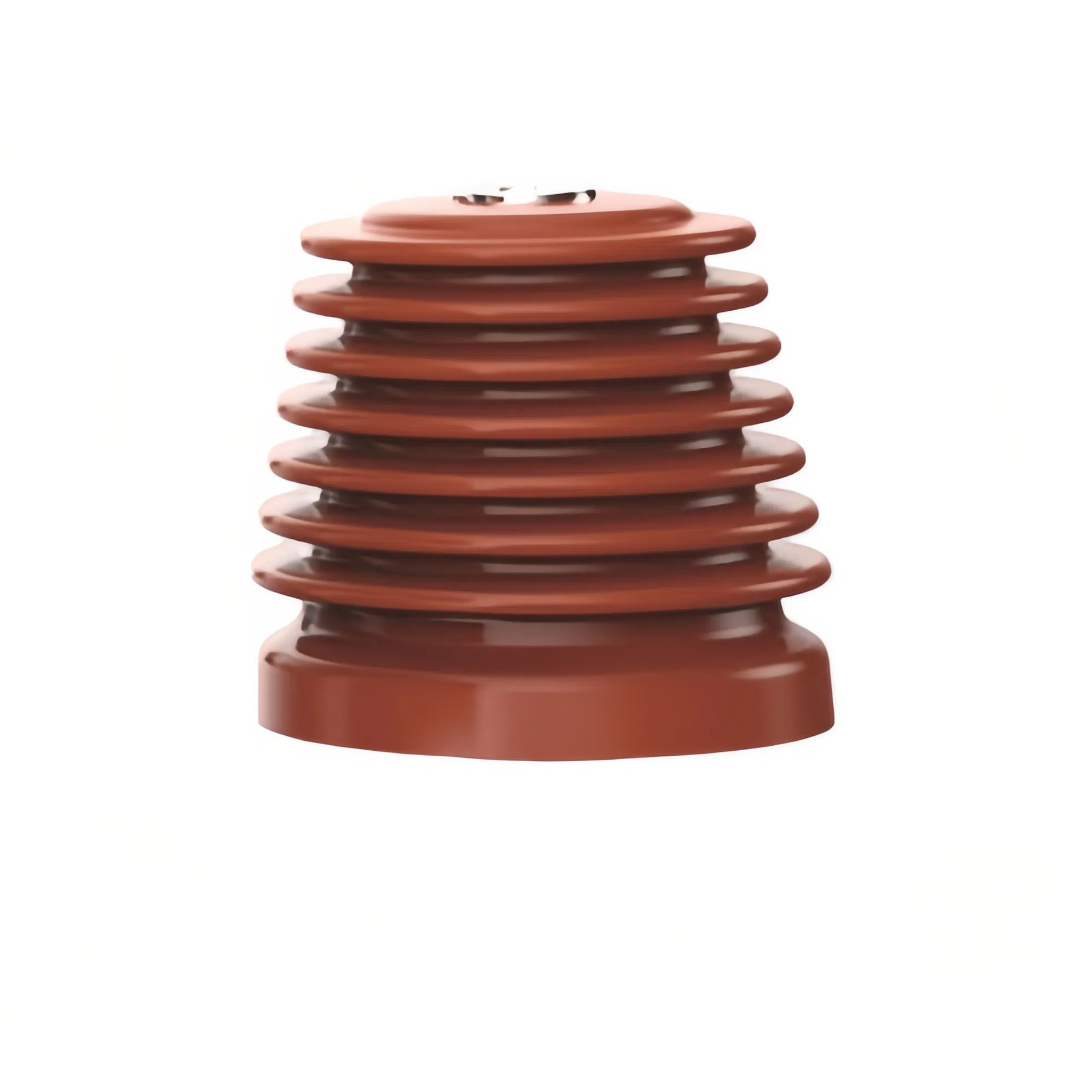

24kv عازل توسيع جانبي تنورة عالية الجهد للخزائن

ملخص المعلومات الأساسية

نموذج رقم:Saler-10-24/65

النوع:بوشات عازلة من راتنج الإيبوكسي

الاستعمال:العزل والتركيبات الكهربائية واتصال قضيب التوزيع

الشهادة:ISO9001 (نعمل بموجب معايير الجودة)

اللون:الأحمر

الجهد المقدر:12 كيلو فولت / 24 كيلو فولت

التيار المقدر:630A

تردد الطاقة:45kv/Min, 65kv/Min

التفريغ الجزئي:14.4kv<3PC, 28.8kv<5PC

إجمالي الارتفاع:75 مم

الحد الأقصى للقطر:110 مم

خيط الاتصال:m10 خيط داخلي (28mm عمق)

حزمة النقل:كرتون معزز مع حماية رغوية مقاومة للصدمات

الأصل:الصين

رمز النظام المنسق:85469000

القدرة الإنتاجية:1000 قطعة/شهر

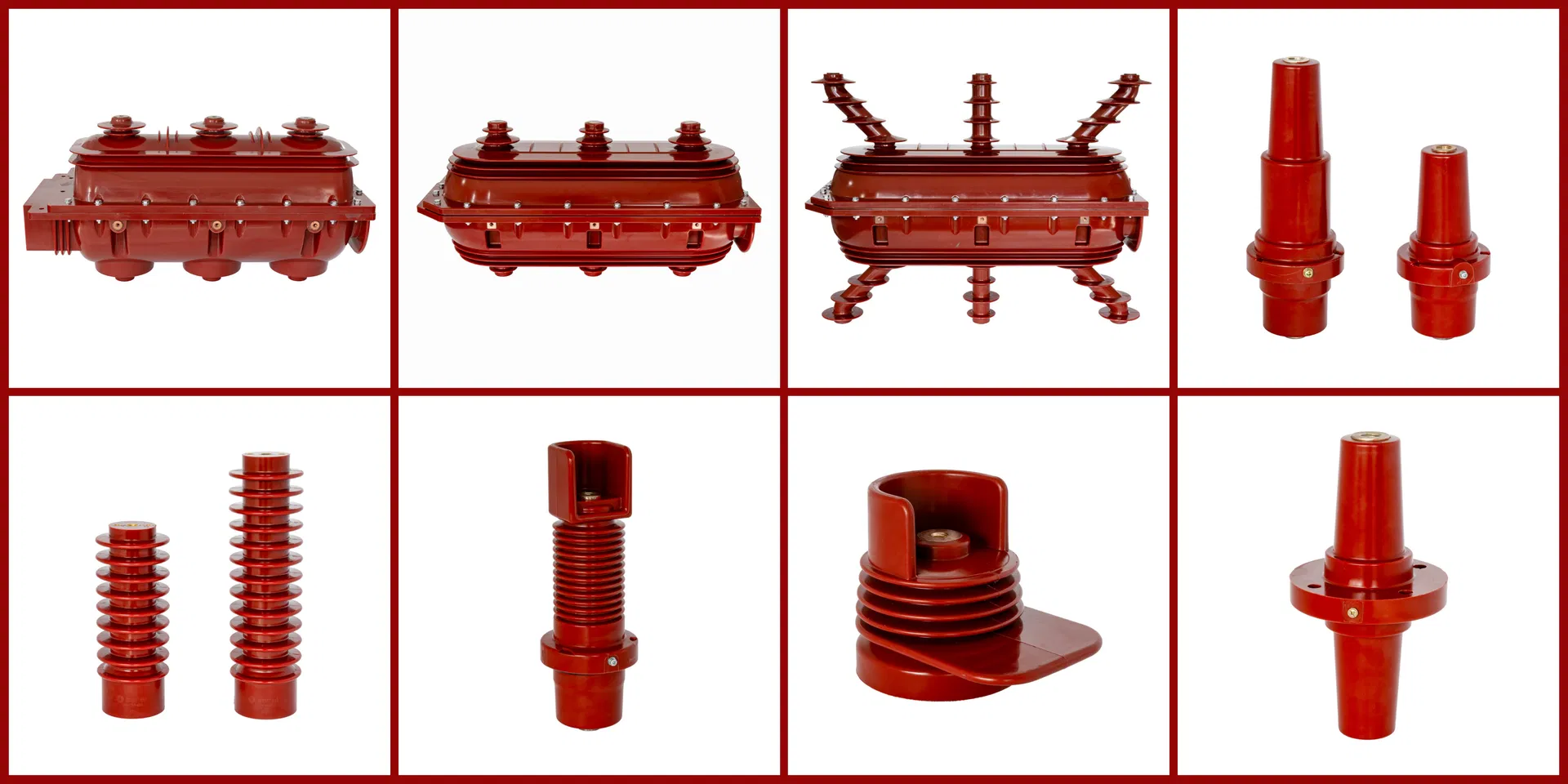

المنتج الرئيسي ووصفه

مكون عازل متوسط الجهد لأنظمة الطاقة

يعد Saler-10-24/65 مكونًا عازلاً متوسط الجهد لأنظمة الطاقة يصل إلى 24 كيلو فولت. تم صنعه باستخدام صبوغ راتنج إيبوكسي من APG، وهو مثالي للمفاتيح الكهربائية الصديقة للبيئة ونظام المعلومات الجغرافية (GIS) ووحدة التحكم في الضغط RMU.

وتعمل تنورة المظلة متعددة الطبقات على زيادة مسافة تسرب السوائل إلى أقصى الحدود لتوفير حماية فائقة ضد التتبع والوميض. وهو يوفر دعمًا موثوقًا به لإمتدادات خطوط التوزيع، مما يضمن الاستقرار في الظروف الرطبة أو الملوثة. يتوفر تخصيص كامل لـ OEM و ODM.

الميزات والمزايا الرئيسية

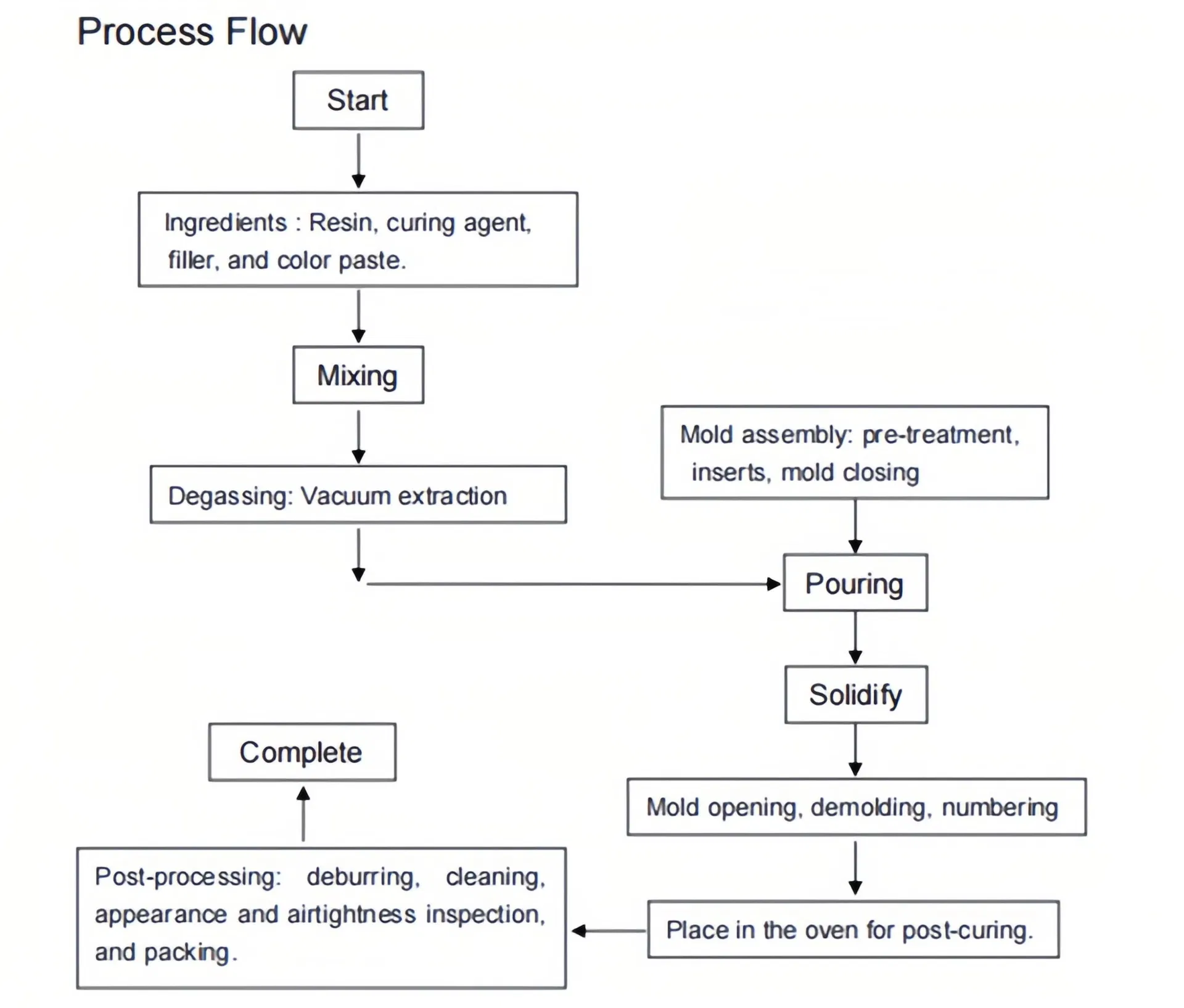

تقنية APG المتقدمة: تستخدم تبغ الضغط مع راتنج الإيبوكسي من الدرجة الأولى، لضمان بنية صلبة خالية من الفراغات مع قوة ميكانيكية وقدرة تحمل حرارية ممتازة.
طوق مظلة تسرب ممتدة: يعمل تصميم الحامل على مد مسار تسرب المياه، مما يمنع تدهور جودتها بسبب الرطوبة أو الغبار أو التكثف.
تفريغ جزئي شديد الانخفاض: تم اختباره لضمان تفريغ جزئي أقل من 5 قطع مكافئ عند 28,8 كيلو فولت، مما يمنع تآكل العزل وإطالة عمر القواطع الكهربائية.
ملحقات مسننة قوية: تتضمن ملحقات نحاسية M10 وM6 مع مقاومة عزم دوران قوية لضمان التجميع الآمن والتتبع الكهربائي.

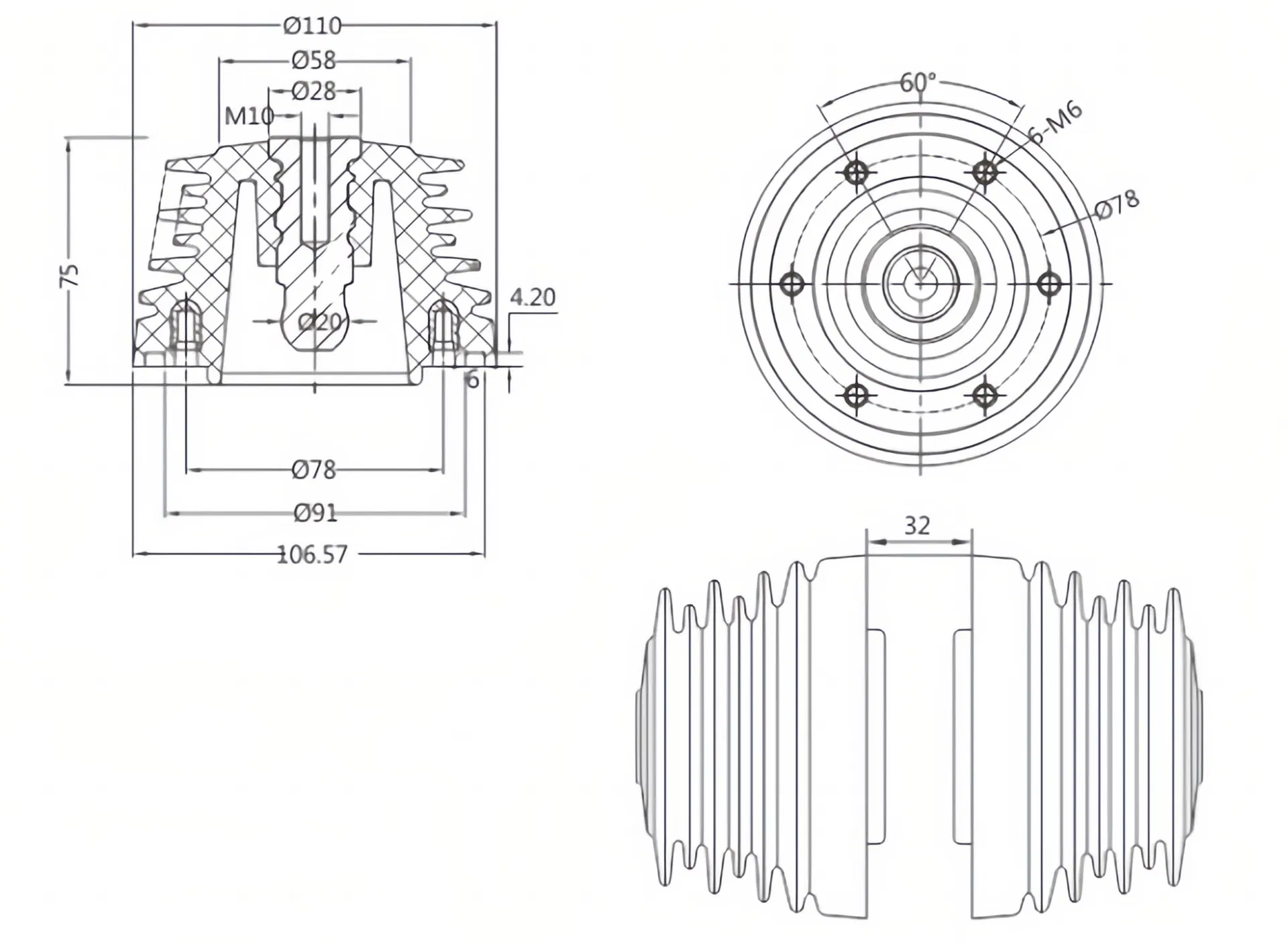

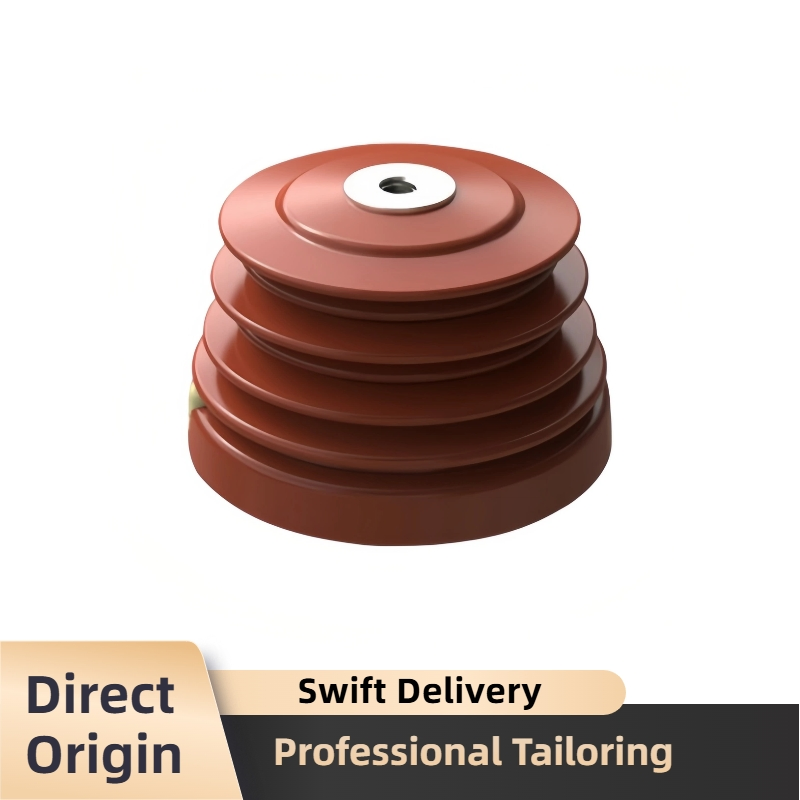

رسم مخطط تفصيلي وأبعاد الهيكل

إجمالي الارتفاع الهيكلي: 75 مم
الحد الأقصى بقطر خارجي: 110 مم
واجهة التوصيل العلوية: السن اللولبي الداخلي M10، العمق 28 مم
مصفوفة التركيب السفلية: فتحات ملولبة 6-M6 على قرص مضغوط PCD مقاس 78 مم مع تباعد متساوي 60 درجة
فجوة المحاذاة المتشابكة: ملف تعريف الخلوص 32 مم للتوسعة على الجانب متبادل الاستخدام

المعلمات الفنية للمنتج
الجهد المقدر	التيار المقدر	تردد الطاقة	التفريغ الجزئي
12 كيلو فولت	630A	45 كيلو فولت/دقيقة	14.4 كيلو فولت < 3 كيلو فولت
24 كيلو فولت	630A	65 كيلو فولت/دقيقة	28.8 كيلو فولت < 5 كيلو فولت

معايير التصنيع والشهادات العالمية

تم تصميم المنتجات بحيث تتوافق وتتطابق مع معايير IEC و GB لضمان العزل الكهربائي الفائق ومقاومة الطقس المتغيرة. نسعى دائماً لتلبية احتياجات العملاء الهندسية من خلال الالتزام بأعلى معايير إدارة الجودة والتطوير المستمر.

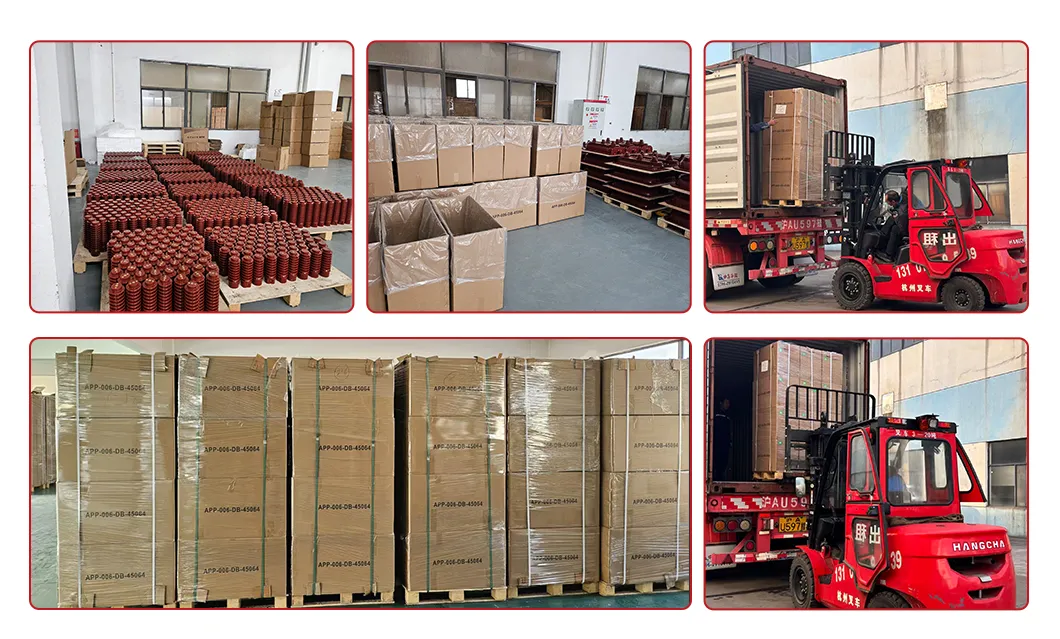

حلول التغليف والشحن

1. علب كرتون مخصصة بمطابقة دقيقة:
حلول مخصصة تعتمد على أبعاد وخصائص المنتج، مما يضمن استغلالاً مثالياً للمساحة وتقليل تكاليف الشحن. المواد المضلعة عالية القوة تقاوم الضغط لتوفر أقصى درجات الأمان والوقاية أثناء الشحن والتخزين.

2. وسم الهوية البصرية:
إمكانية تخصيص الكراتين الخارجية بالعلامات والشعارات التعريفية الخاصة بالمشروع لتسهيل عمليات الفرز والاستلام والتوزيع.

3. حشوات كرتونية بنمط خلية النحل (Honeycomb):
توفير لوحة امتصاص الصدمات التي تعزز مقاومة الضغط وتبدد طاقة الاصطدام، لضمان سلامة الأجزاء الحساسة والخزفية.

4. مواد صديقة للبيئة وقابلة لإعادة التدوير:
جميع المواد المستخدمة تدعم الاستدامة والتوازن البيئي مع الحفاظ على كفاءة الحماية القصوى للمنتج.

5. نصائح التخزين والشحن:
يُوصى بتجنب الرطوبة المباشرة والحرارة العالية، مع إمكانية التراص بحد أقصى 3 طبقات، وهو مناسب للنقل البحري والجوي والبري.

الأسئلة الشائعة (FAQ)

س1: ما هي مستويات الجهد المقدرة التي يدعمها هذا العازل؟

يدعم هذا العازل الجهد الكهربائي المقدر من 12 كيلو فولت إلى 24 كيلو فولت مع تيار مقدر يبلغ 630 أمبير.

س2: ما هي المادة الأساسية المستخدمة في التصنيع والتشكيل؟

يتم إنتاج العوازل بالكامل من راتنج الإيبوكسي عالي الجودة المصبوب بتقنية تبغ الضغط الأوتوماتيكي المتقدمة (APG) لضمان متانة ميكانيكية متميزة وخلو كامل من الفجوات الهوائية.

س3: كيف يمنع العازل التوصيل والوميض الكهربائي؟

يتميز العازل بتصميم تنورة المظلة ممتدة التسريب لتوفير مسافة زحف أطول، مما يساهم بشكل فعال في حماية العازل من التتبع الكهربائي والتفريغ والوميض في الأجواء الرطبة والمليئة بالأتربة.

س4: ما هي معايير الجودة والتفريغ الجزئي المطبقة؟

تتوافق العوازل مع مواصفات ISO9001 ويتم فحصها لضمان مستوى تفريغ جزئي شديد الانخفاض: أقل من 3PC عند 14.4 كيلو فولت وأقل من 5PC عند 28.8 كيلو فولت، لحماية الشبكة من الأعطال الكهربائية المفاجئة.

س5: ما هي تفاصيل وواجهات التثبيت الهيكلية للعازل؟

يأتي العازل بارتفاع كلي يبلغ 75 مم وقطر خارجي أقصى 110 مم. يتضمن السن اللولبي الداخلي للواجهة العلوية M10 بعمق 28 مم، في حين تشتمل القاعدة السفلية على 6 فتحات لولبية M6 بتباعد متساوٍ يبلغ 60 درجة.

س6: كيف تضمن حماية العوازل من الكسر أو التلف أثناء النقل؟

نستخدم علب كرتون مخصصة شديدة التحمل معززة برغوة ممتصة للصدمات وحشوات كرتونية بنمط خلية النحل (Honeycomb)، مما يضمن امتصاص قوى الضغط والاهتزاز أثناء الترانزيت والشحن الدولي.
