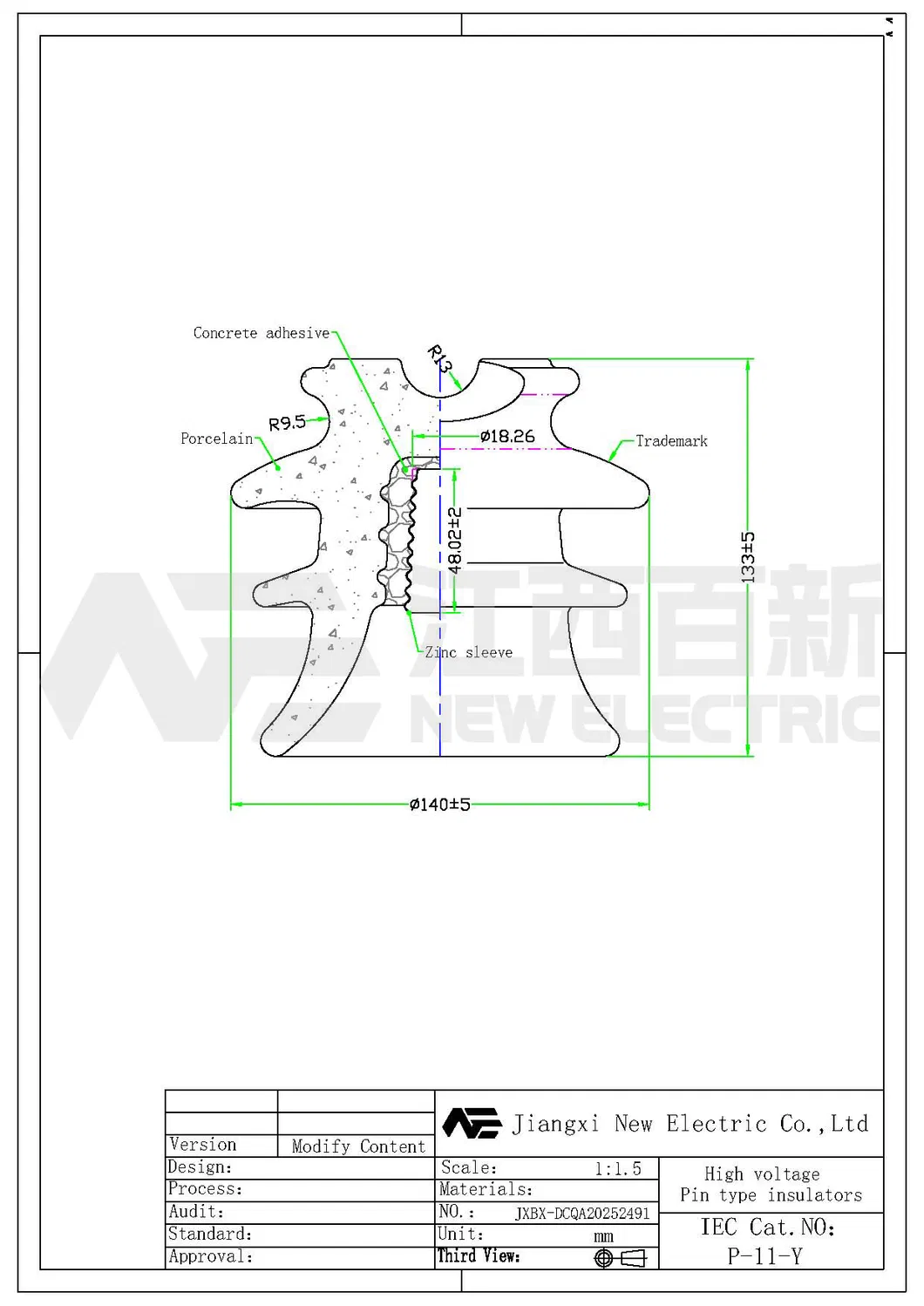

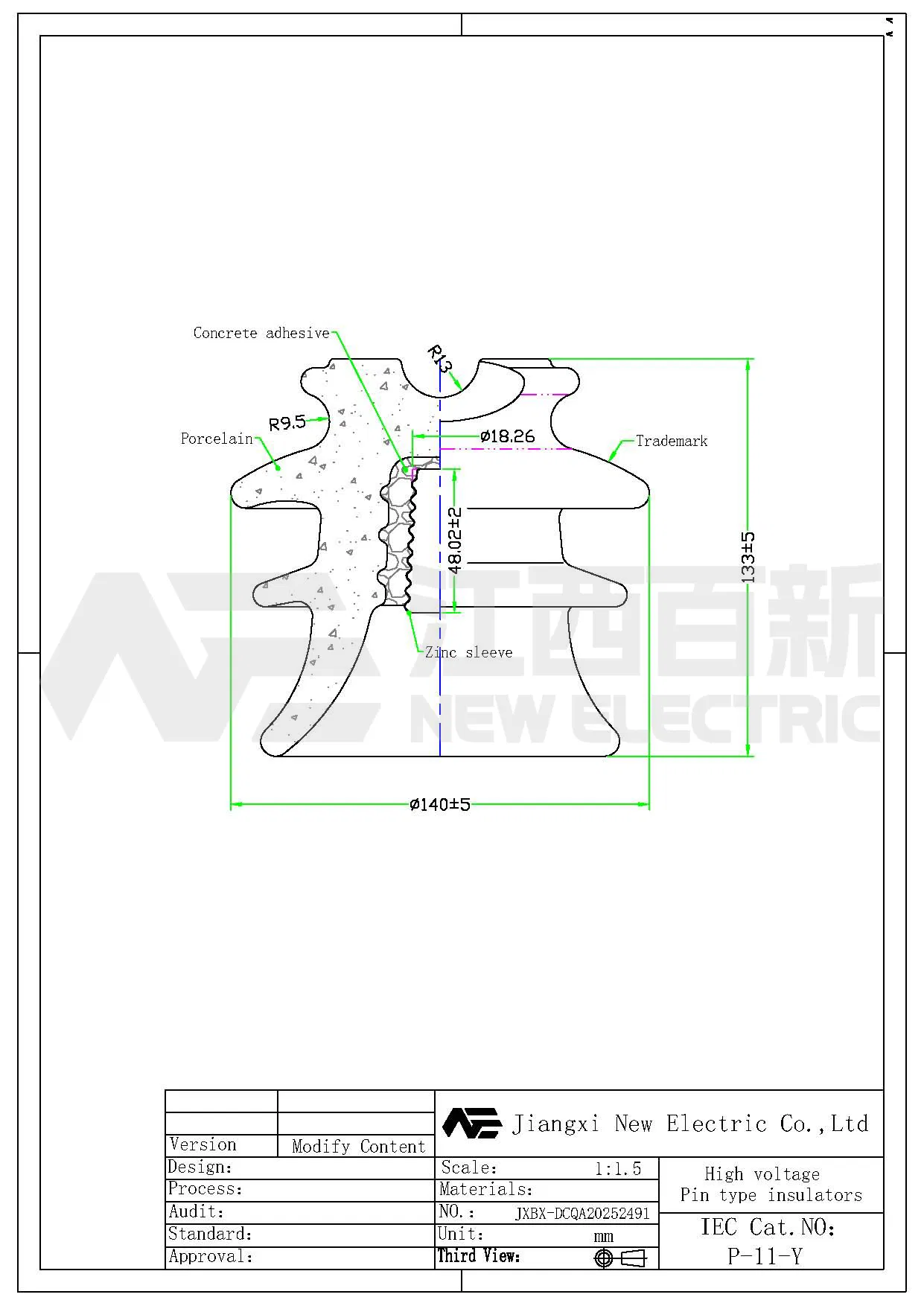

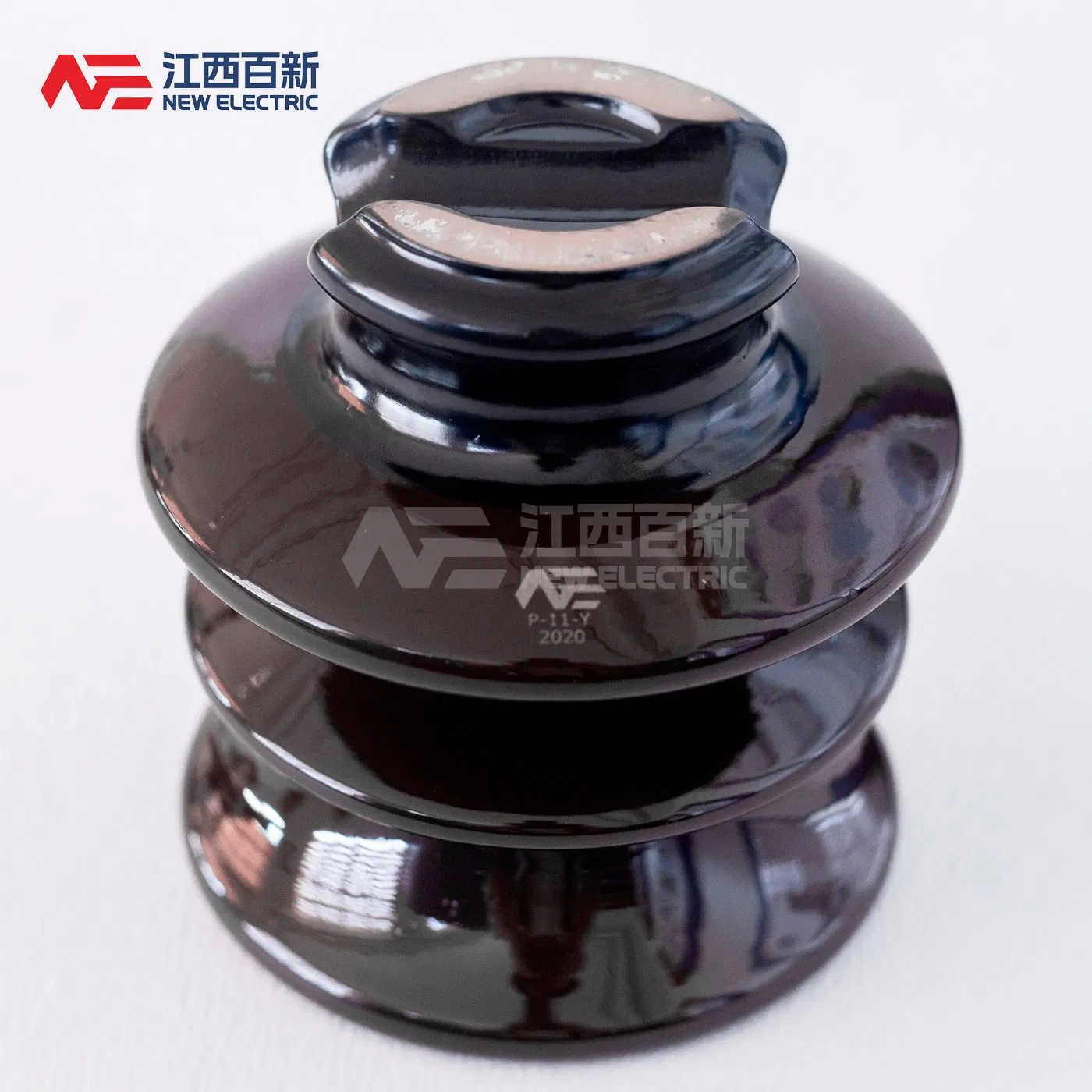

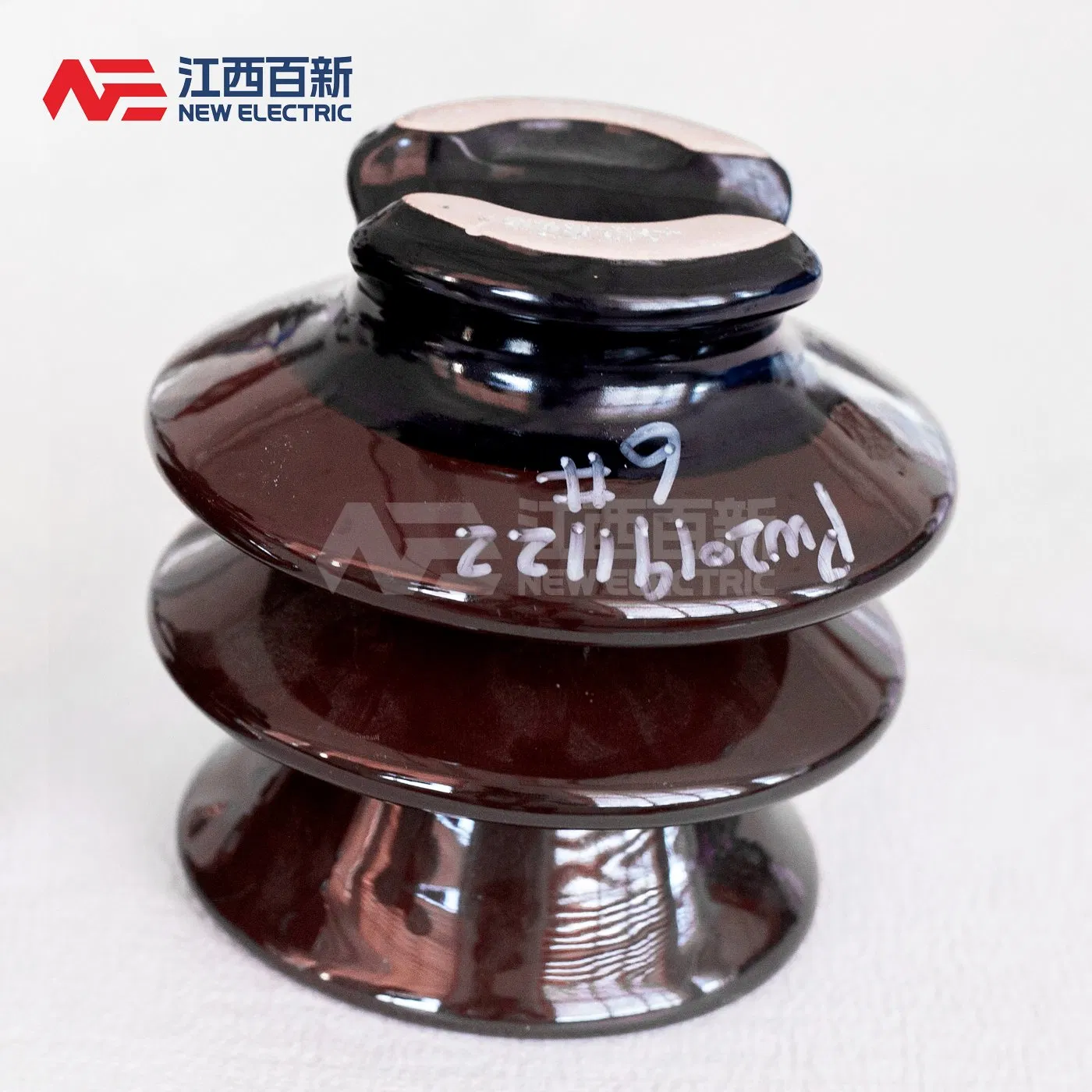

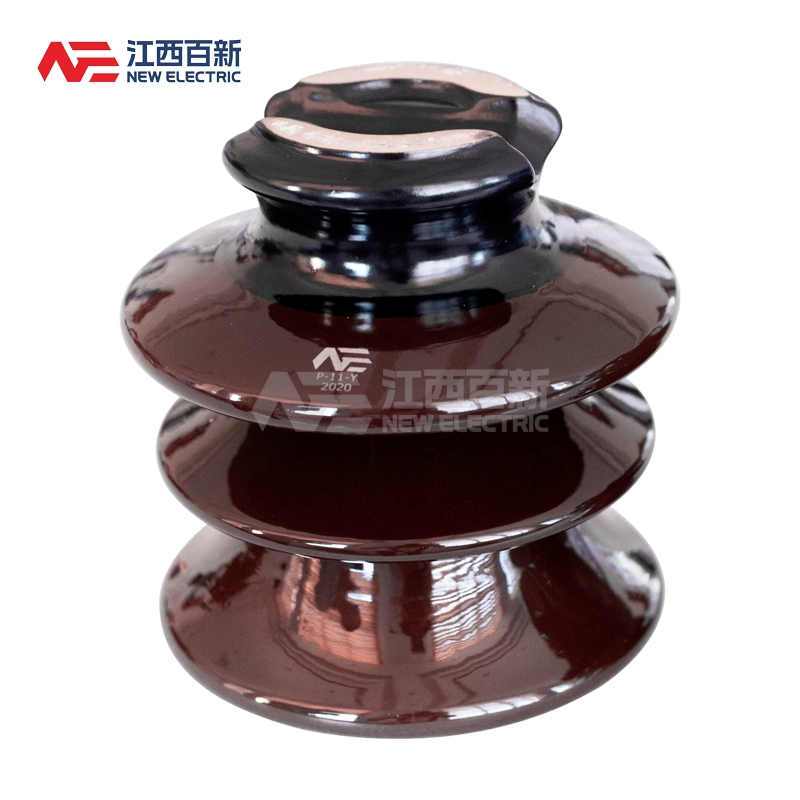

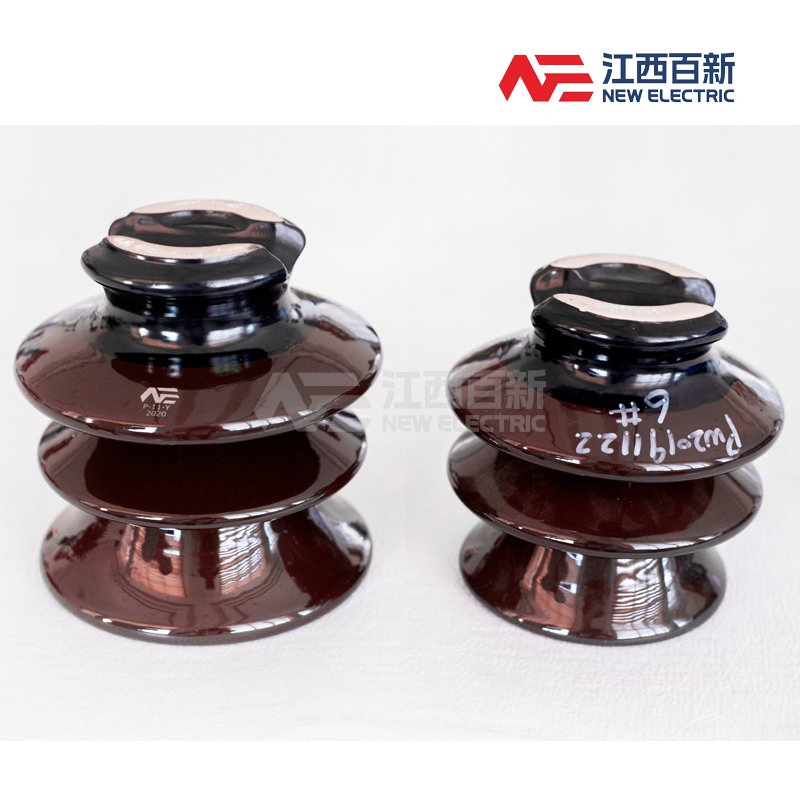

| عوازل من نوع مسمار عالي الفولتية (IEC قياسي) | ||||||||
|---|---|---|---|---|---|---|---|---|
| الفئة لا | ف - 11 - ص | ف - 15 - ص | ف - 22 - ص | P-33-Y | PW-11-Y | pw-22-Y | pw-33-Y | |
| الشكل | 1 | 1 | 2 | 3 | 4 | 5 | 5 | |
| الأبعاد الرئيسية (مم) | د | 140 | 152 | 230 | 279 | 170 | 205 | 240 |
| h | 133 | 137 | 165 | 244 | 185 | 255 | 320 | |
| D1 | 18.29 | 18.29 | 27.78 | 27.78 | - | - | - | |
| h | 48 | 48 | 52.63 | 52.63 | 52.63 | 52.63 | 52.63 | |
| R1 | 13 | 13 | 19 | 19 | 16 | 16 | 16 | |
| R2 | 9.5 | 12.7 | 14.3 | 13 | 16 | 16 | 16 | |
| د | - | - | - | - | 76 | 76 | 76 | |
| مسافة تسرب الكهرباء (مم) | 240 | 298 | 432 | 630 | 432 | 673 | 851 | |
| قوة ذراع الكنتيالذراع (كيلونيوتن) | 11 | 11 | 11 | 13.8 | 11 | 11 | 11 | |
| الجهد الكهربي المقاومة | جهد المقاومة لتردد الطاقة الرطب لمدة دقيقة واحدة (كيلو فولت) | 45 | 50 | 70 | 90 | 50 | 70 | 90 |
| جهد مقاومة الدفع الجاف (الذروة) (كيلو فولت) | 80 | 95 | 125 | 170 | 95 | 125 | 170 | |
| فولتية ثقب تردد الطاقة (كيلو فولت) | 150 | 150 | 200 | 210 | 150 | 200 | 210 | |
| الجهد الكهربي للتأثير اللاسلكي | اختبار الفولطية إلى الأرض (كيلو فولت) | 15 | 15 | 22 | 30 | 22 | 30 | 44 |
| الحد الأقصى RIV بسرعة 1 ميجاهرتز (ميكرو فولت) | 8000/100 | 8000/100 | 12000/100 | 16000/100 | 12000/100 | 16000/100 | 25000/100 | |
| عمود الدوران المركّب | رأس فولاذي صغير | رأس فولاذي كبير | ||||||
| الوزن (كجم) | 1.8 | 2 | 5 | 11.5 | 5 | 10 | 13 | |
