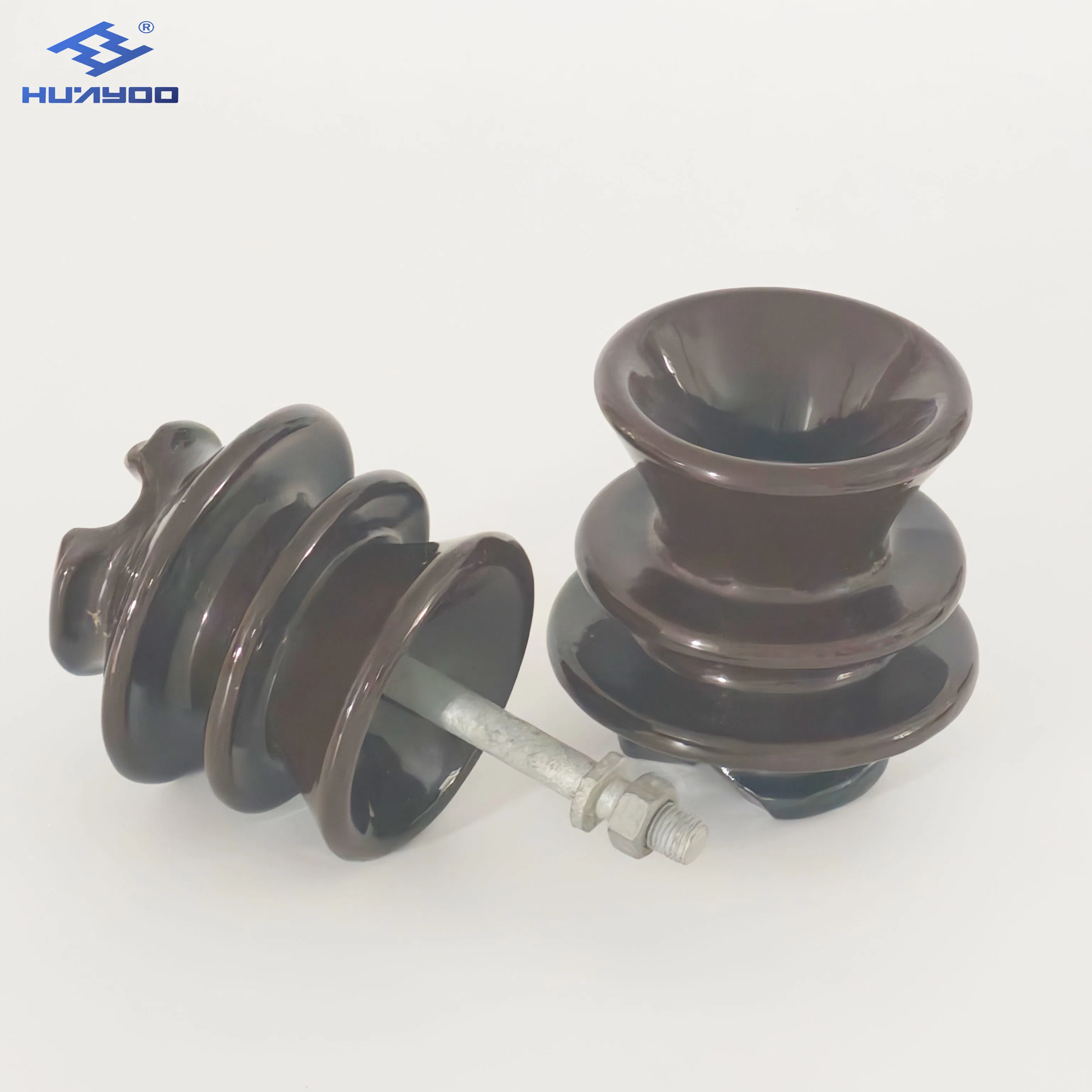

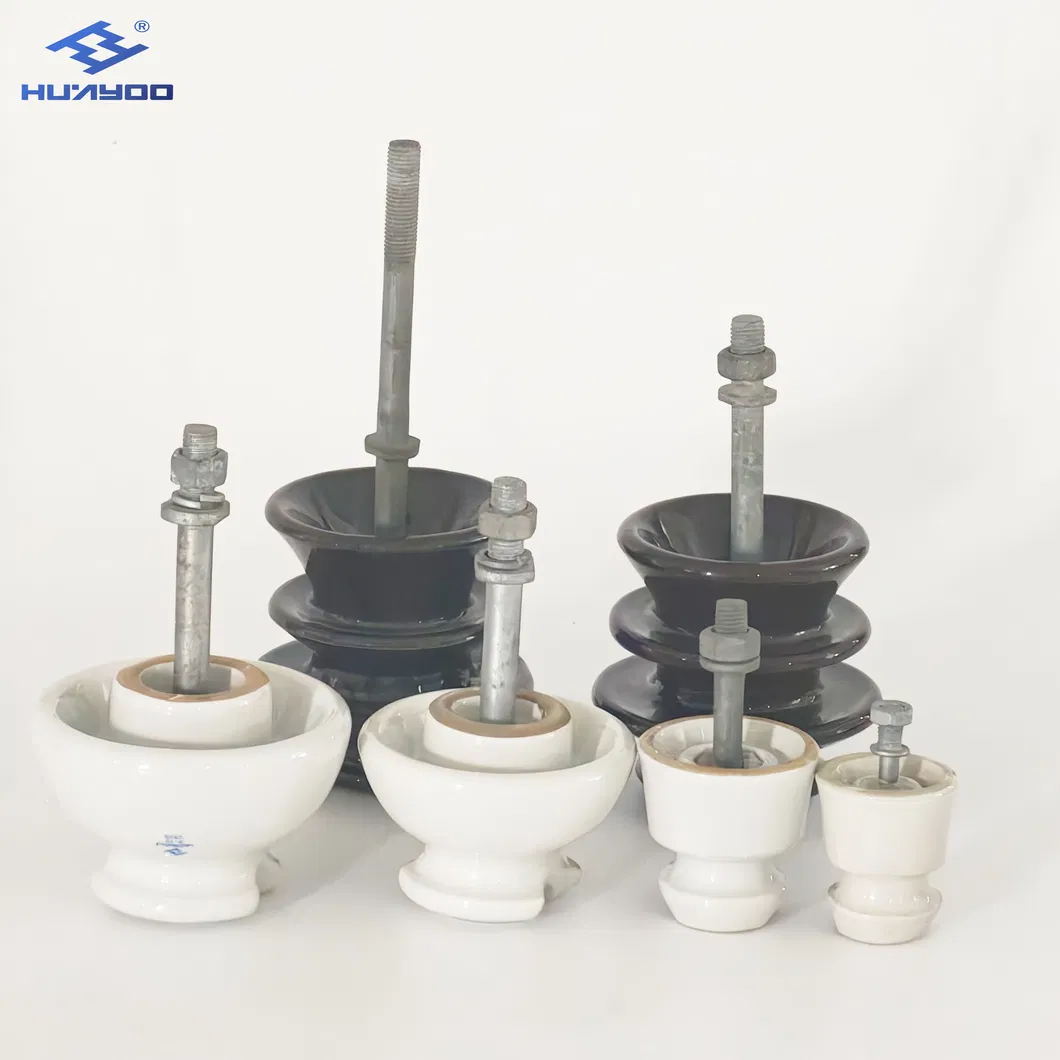

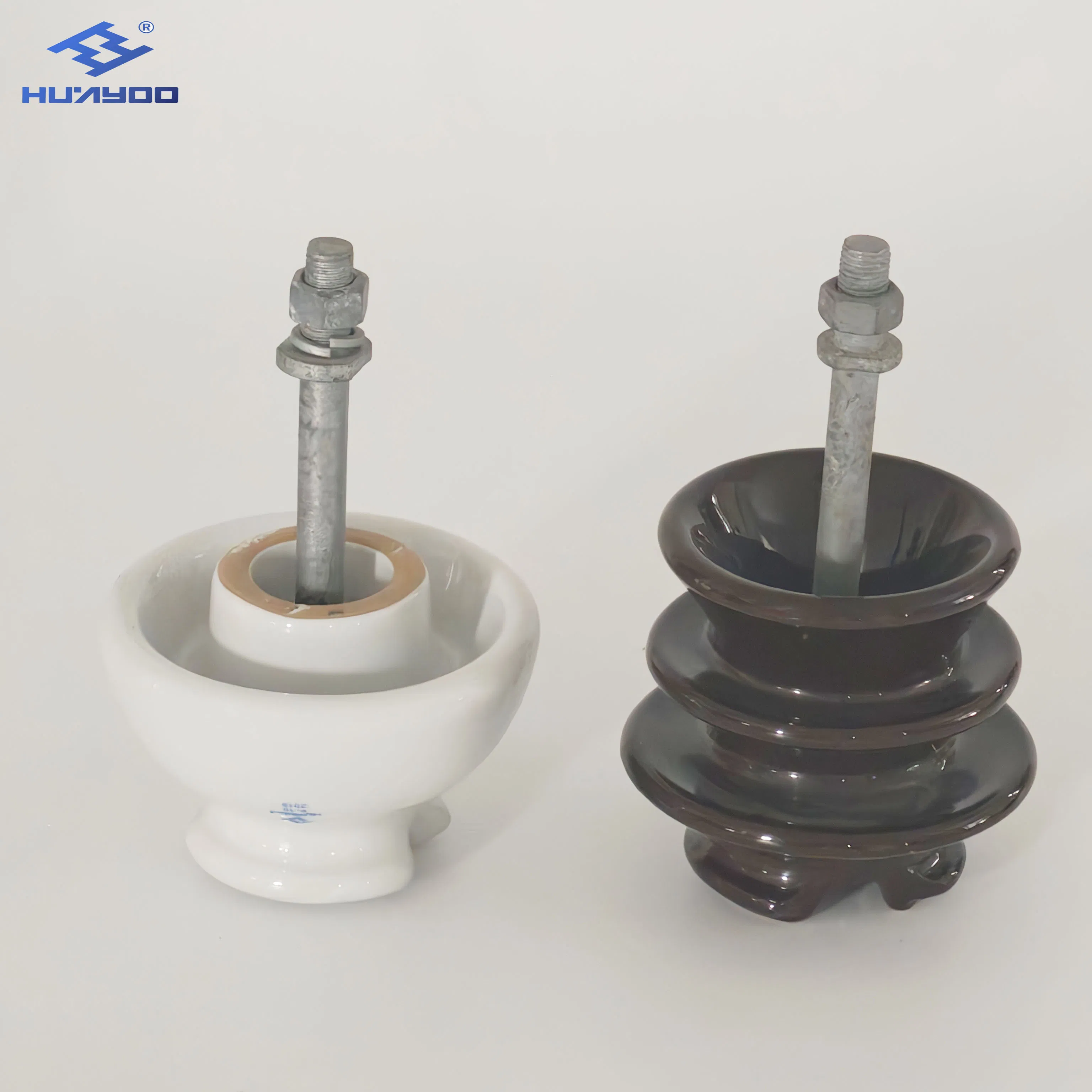

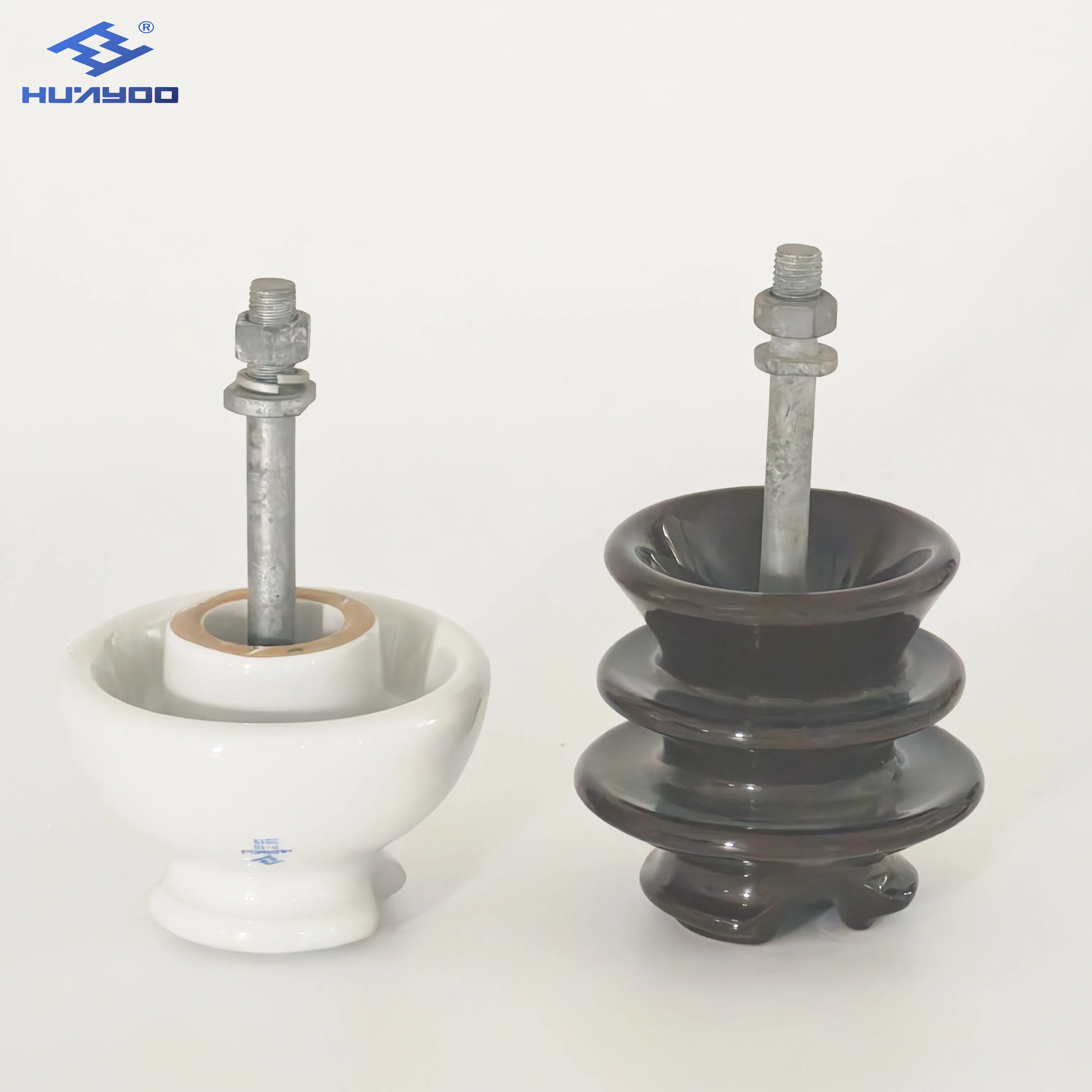

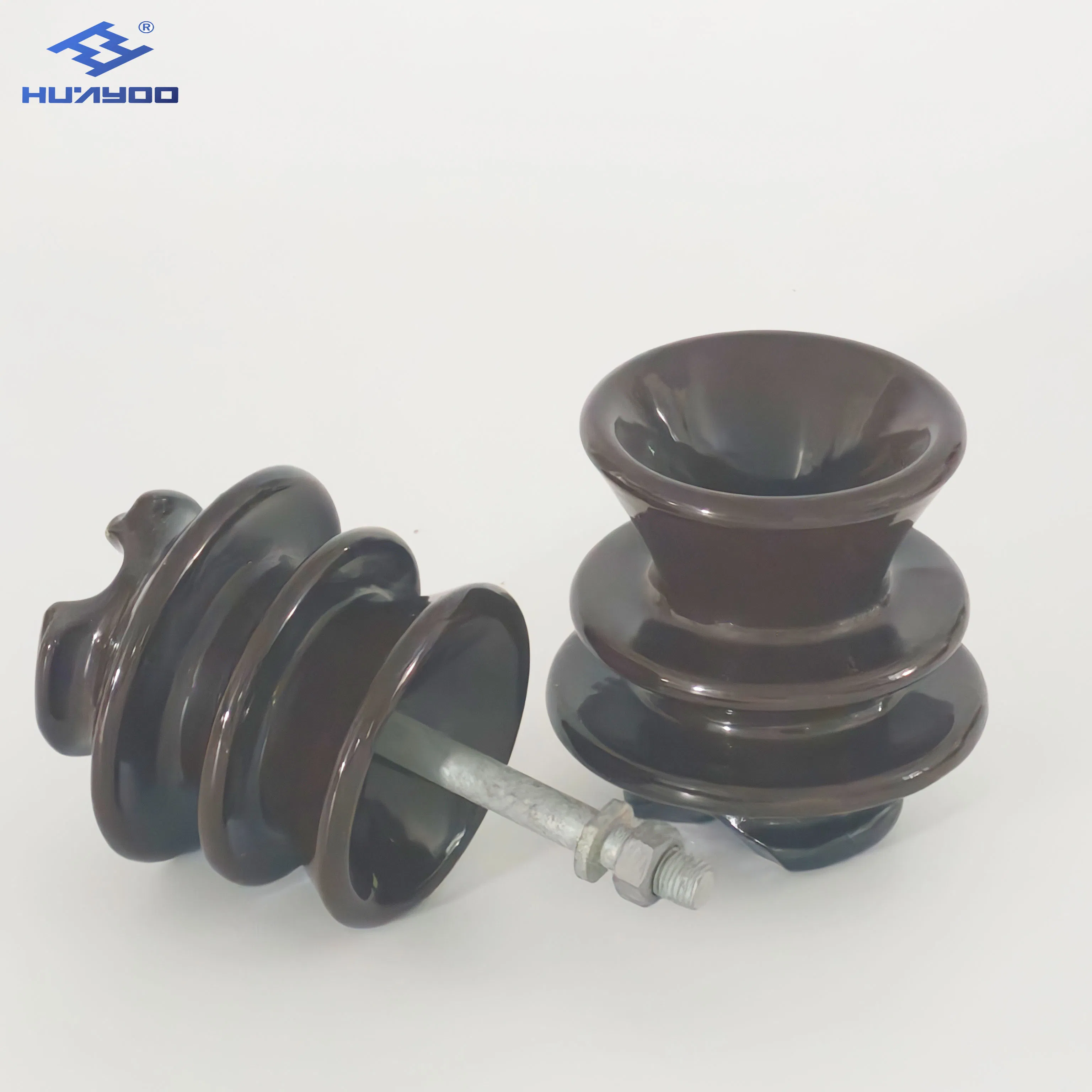

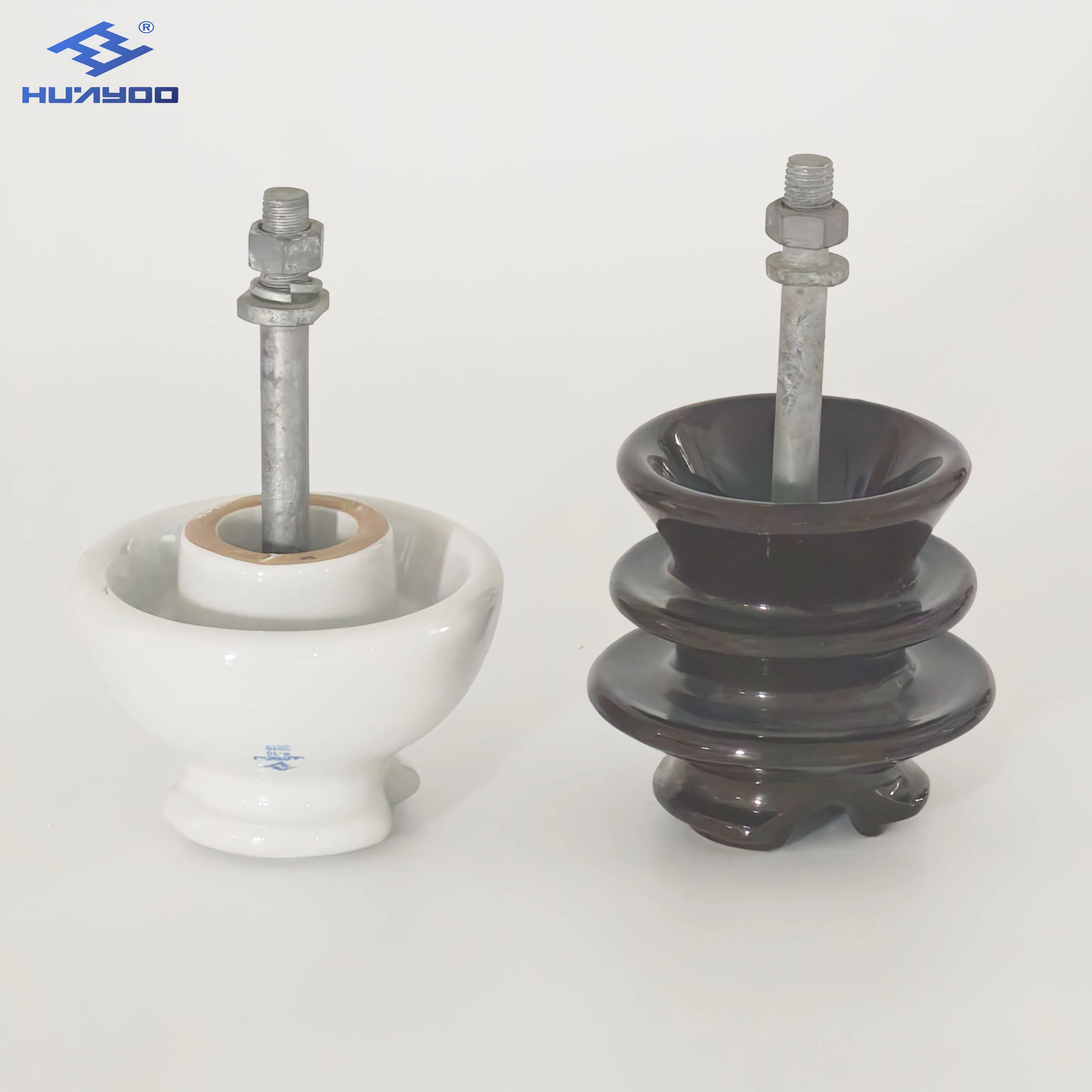

P-33-Y هو عازل بورسلين دبوسي ذو مظلات متعددة مصنف بجهد 33kV / 36kV للاستخدام الشاق. تم تصميمه لخطوط التوزيع والنقل الهوائية ذات الجهد المتوسط والعالي، متوافقاً مع معايير IEC 60383 و GB/T 1000.1.
يتم تركيبه على دبابيس فولاذية مجلفنة مثبتة على أذرع خشبية أو فولاذية في أعمدة المرافق، ويؤدي وظيفتين أساسيتين:
1. دعم موصلات الألمنيوم/النحاس الهوائية فعليًا عبر الأخدود العلوي للسلك.
2. عزل الخطوط الحية ذات الجهد العالي عن الهياكل المؤرضة للأعمدة لمنع تيار التسرب، الوميض الكهربائي، وأعطال الدوائر القصيرة.
الهيكل ثلاثي المظلات يزيد من مسافة الزحف بشكل كبير، مما يجعله مثاليًا للبيئات شديدة التلوث بما في ذلك الضباب الملح الساحلي، الأبخرة الكيميائية الصناعية، غبار التعدين والمناطق الاستوائية الرطبة.
| عوازل البورسلين من النوع الدبوسي (Pin type porcelain insulators) | ||
|---|---|---|
| النوع (Type) | P-33-Y | |

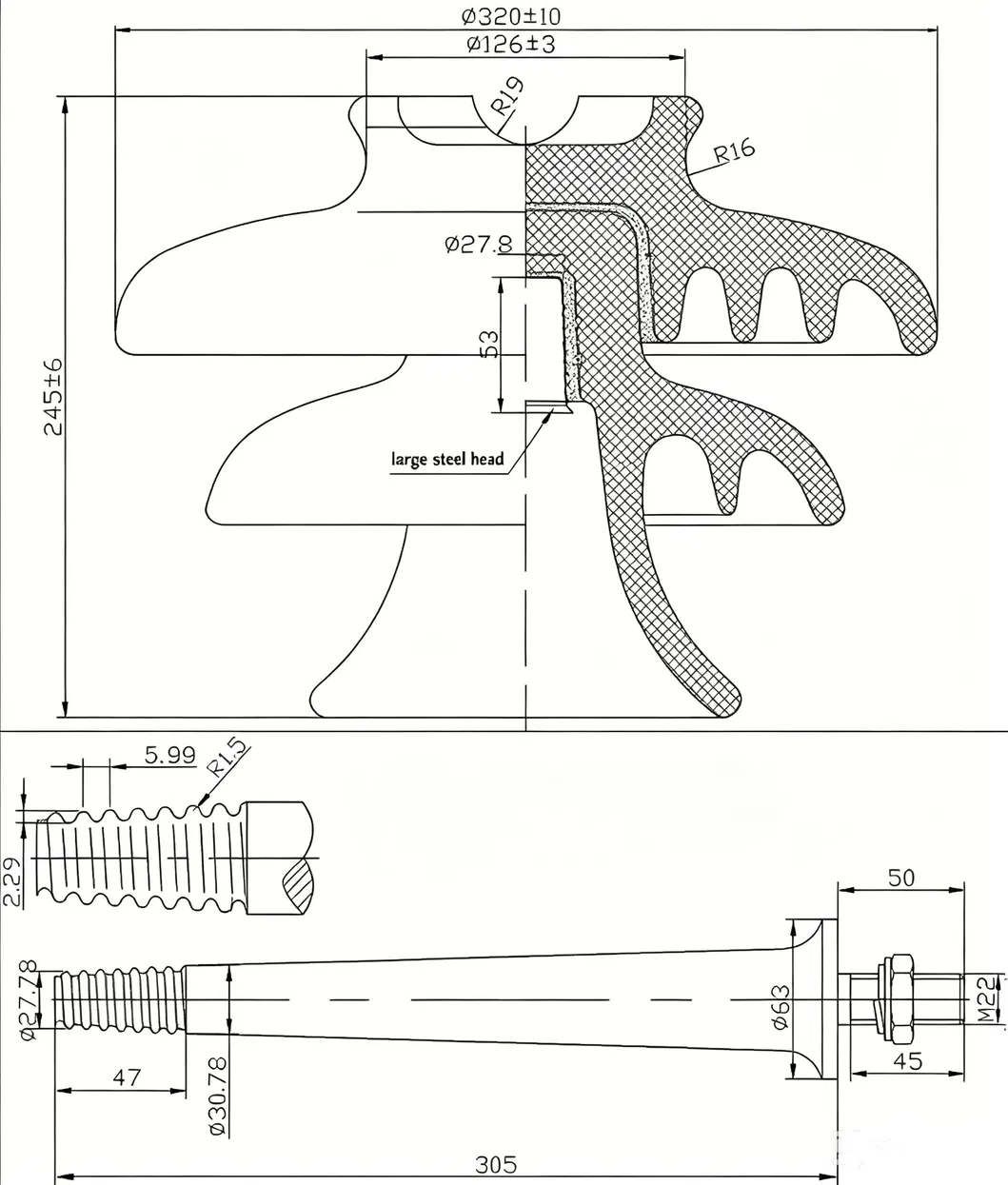

| الأبعاد (Dimensions) | ||
| القطر (Diameter) | مم (mm) | 320 |
| الارتفاع (Height) | مم (mm) | 245 |
| مسافة الزحف الكلية (Total creepage distance) | مم (mm) | 900 |
| مسافة الزحف المحمية (Protected creepage distance) | مم (mm) | 450 |
| ارتفاع الدبوس الموصى به (Recommended pin height) | مم (mm) | 305 |
| القيم الميكانيكية (Mechanical Values) | ||
| قوة عتلة الدفع (Cantilever strength) | كيلو نيوتن (kN) | 10 |
| القيم الكهربائية (Electrical Values) | ||
| جهد التطبيق النموذجي (Type application voltage) | كيلو فولت (kV) | 36 |
| جهد التفريغ الجاف بتردد الطاقة (Power frequency dry flashover voltage) | كيلو فولت (kV) | 160 |
| جهد التفريغ الرطب بتردد الطاقة (Power frequency wet flashover voltage) | كيلو فولت (kV) | 110 |
| جهد تفريغ النبضة 50٪، إيجابي (50% impulse flashover voltage, positive) | كيلو فولت (kV) | 190 |
| جهد تفريغ النبضة 50٪، سلبي (50% impulse flashover voltage, negative) | كيلو فولت (kV) | 200 |
| جهد ثقب تردد الطاقة (Power frequency puncture voltage) | كيلو فولت (kV) | 200 |
| بيانات جهد التأثير اللاسلكي (Radio Influence Voltage Data) | ||
| جهد الاختبار RMS للأرض (Test voltage RMS to ground) | كيلو فولت (kV) | 22 |
| أقصى RIV عند 1000 كيلو هرتز (Maximum RIV at 1000kHz) | ميكرو فولت (μV) | 30dB |
| الوزن الصافي التقريبي (Net weight, approximate) | كجم (kg) | 12.5 |
