المعلومات الأساسية
نموذج رقم.
FPW-
هيكل
التعليق عازل
نوع
B نوع العازل
استعمال
عالية الجهد نقل الطاقة, العزل
طريقة الاتصال
الحوض الصغير نوع
حجم قدرة تحمل
550KN
شهادة
ISO9001, IEC
اللون
رمادي
التصنيفات
حتى 36 كجم
حزمة النقل
كرتونة
تخصيص
111
الأصل
الصين
رمز النظام المنسق
3917310000
القدرة الإنتاجية
20، 000 ورقة في الثانية
وصف المنتج
أشعة فوق بنفسجية خفيفة الوزن وغير قابلة للكسر ومهددة للماء ومقاومة للأشعة فوق البنفسجية، وزلزال مقاوم.

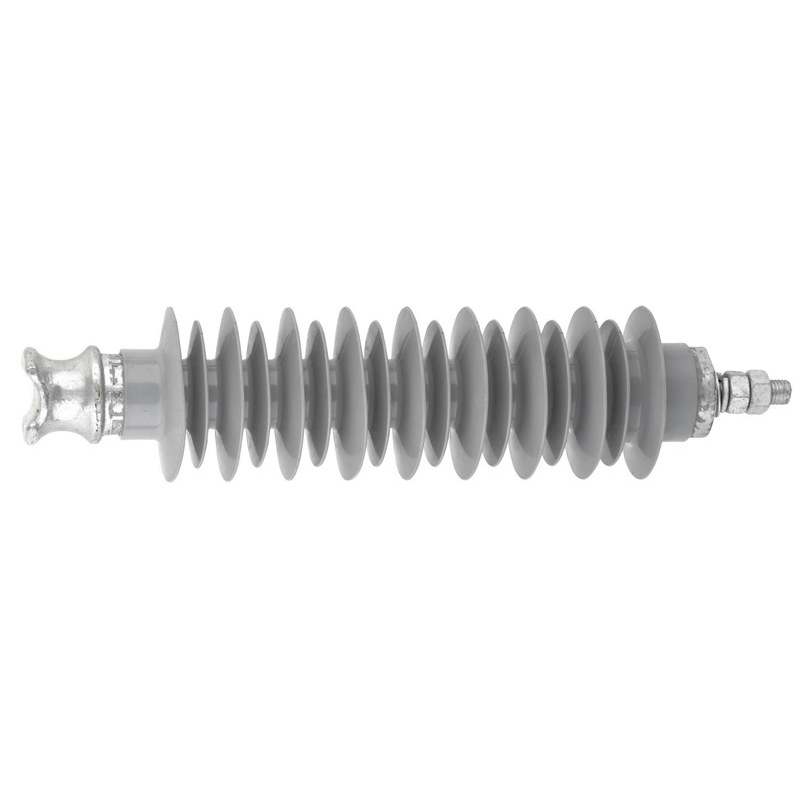

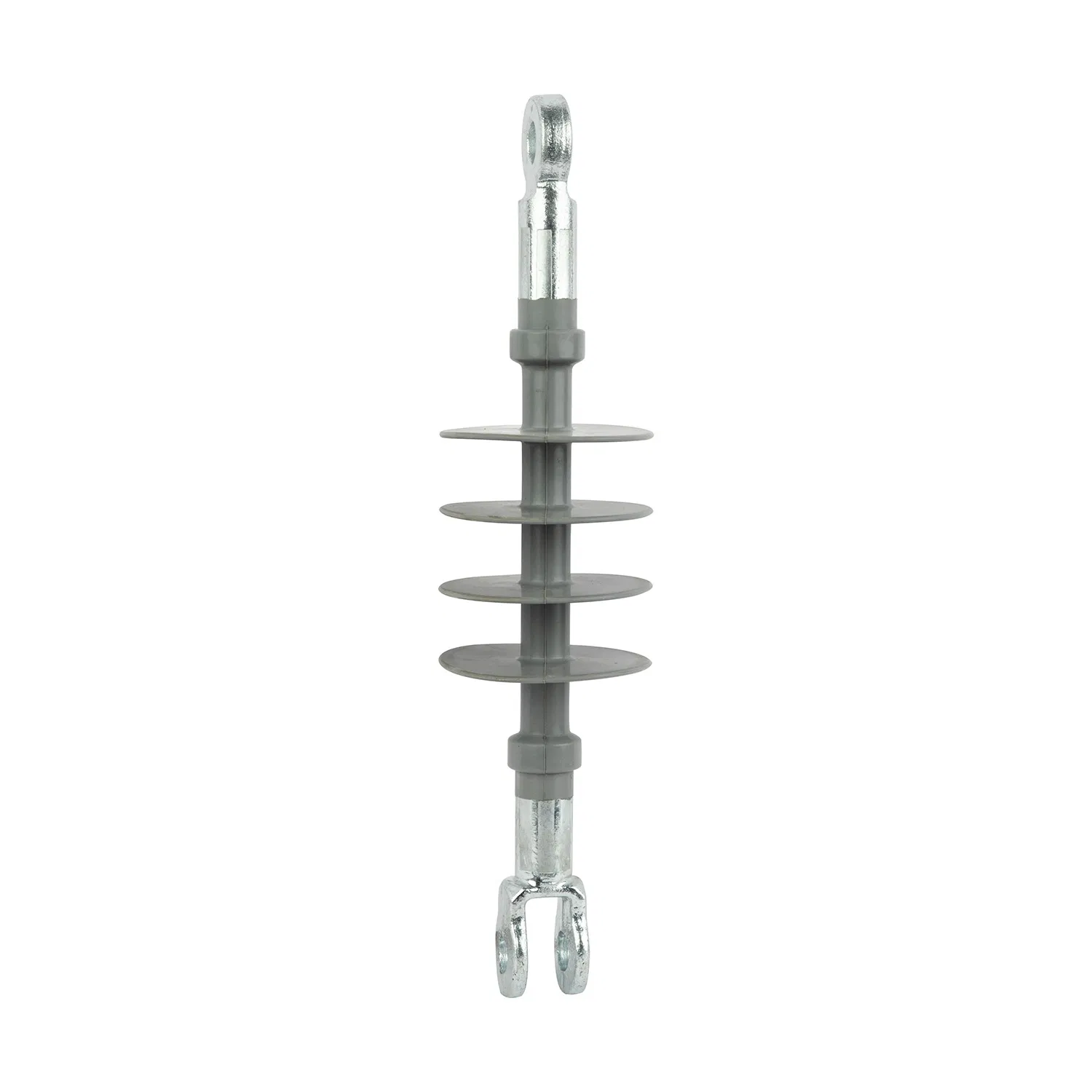

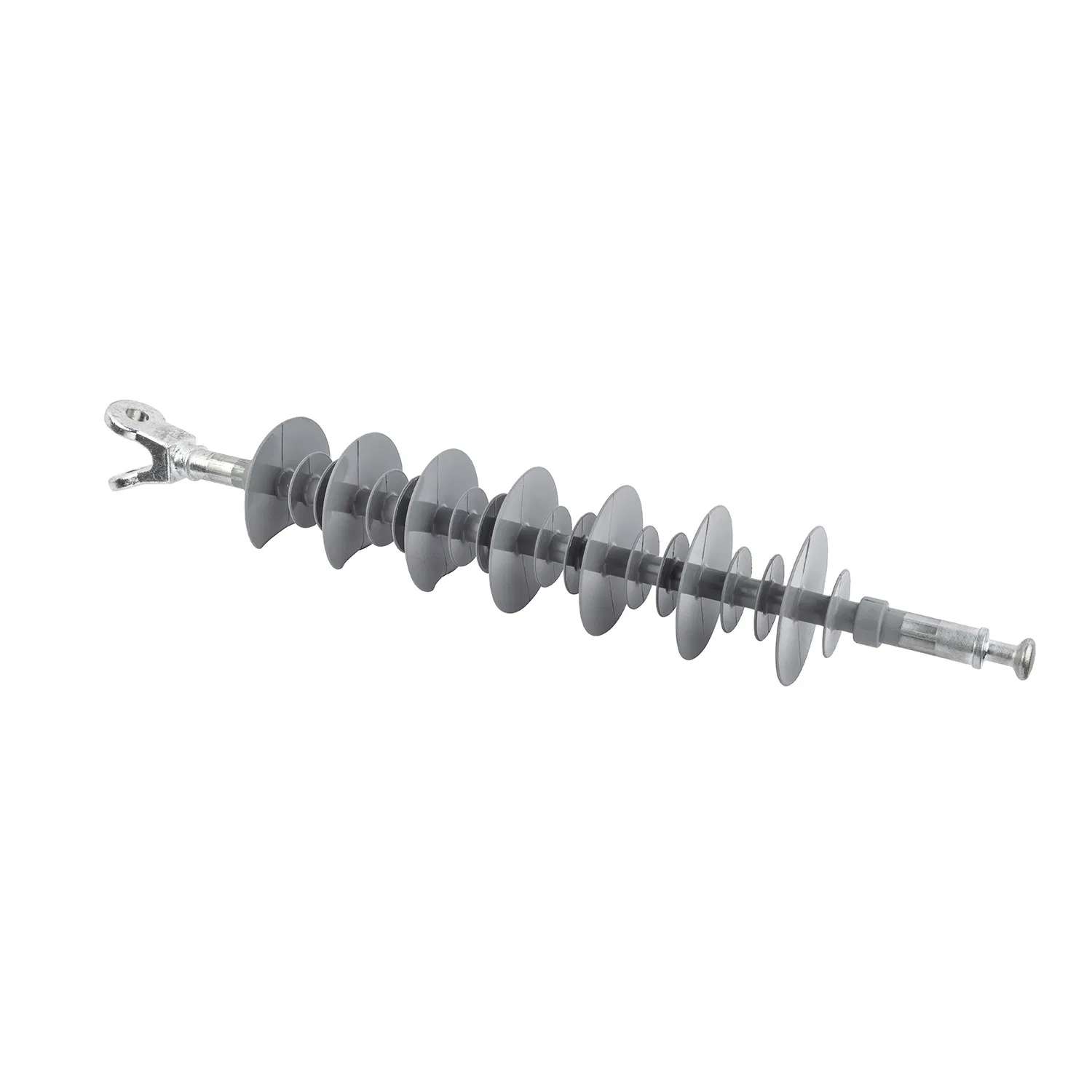

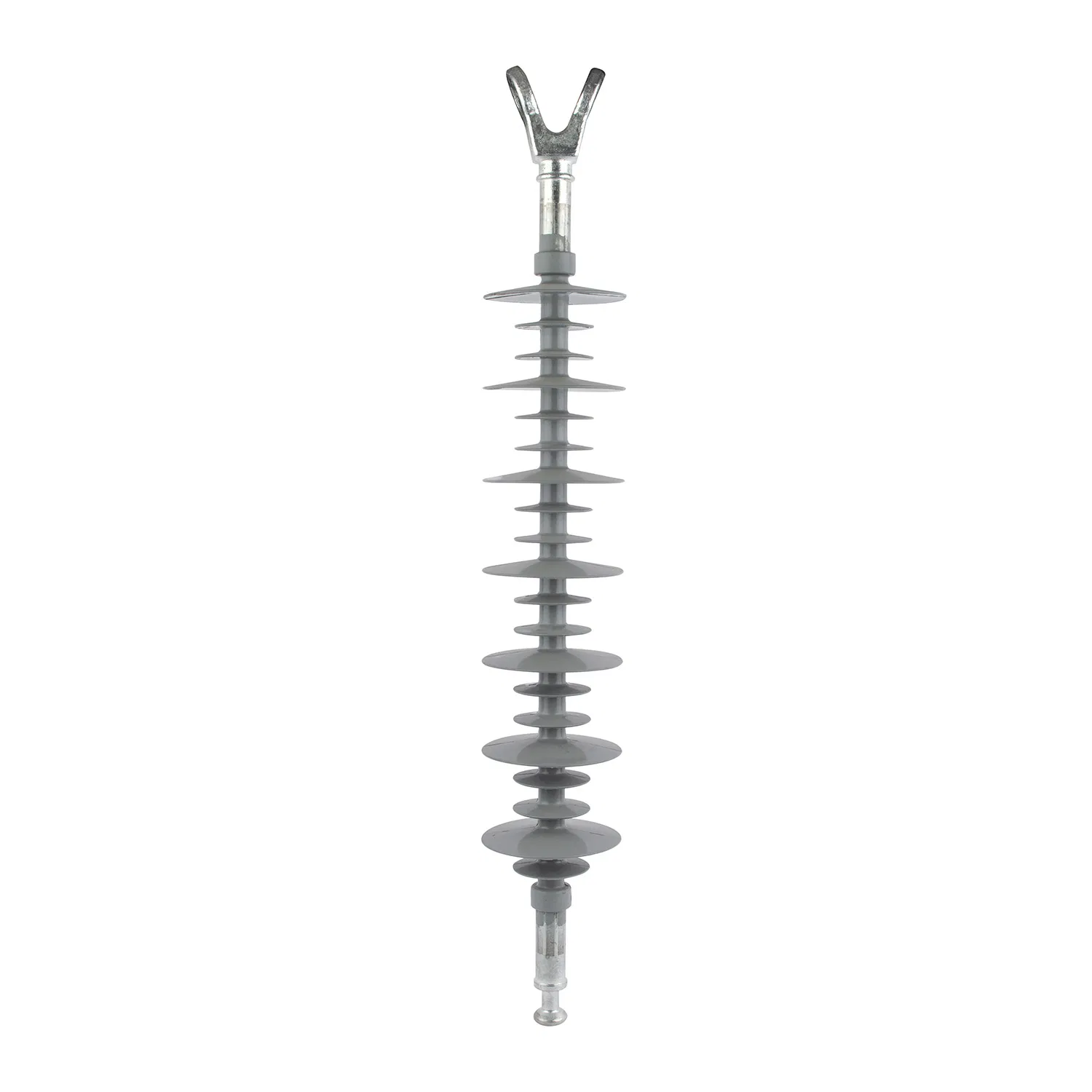

عازل تعليق القضيب الطويل - عازلات مركبة للعارض العلوي عالي الجهد تطبيق خط ناقل الحركة.
بالنسبة للجهد المقدر الذي يصل إلى 36 كيلو فولت من خطوط نقل الطاقة التي تدعم، التعليق والعزل.
التقديرات: حتى 36 كيلو فولت.
المعايير: IEC 61952:2008، ANSI، إلخ.
كبريتات مركب لنظام توزيع طاقة التيار المتردد.
المزايا:
- تشغيل آمن وموثوق به على مستويات عالية من القوة الميكانيكية.
- تصميم صغير الحجم وخفيف الوزن ملائم للنقل.
- قدرة جيدة على مقاومة الاهتزاز وقدرة جيدة على مقاومة الرطوبة.
- أداء كهربائي جيد وقدرة قوية على مقاومة التلوث.
- أداء عالي لمكافحة الشيخوخة مثالي للاستخدام في ظروف العمل على ارتفاع عال.
- سهولة الصيانة.
نطاق المنتج:
- عازل مقود طويل مركب يصل إلى 500 كيلو فولت.
- قم بتثبيت عازل مركب حتى 36 كيلو فولت.
- وضع عازل مركّب يصل إلى 252 كيلو فولت.

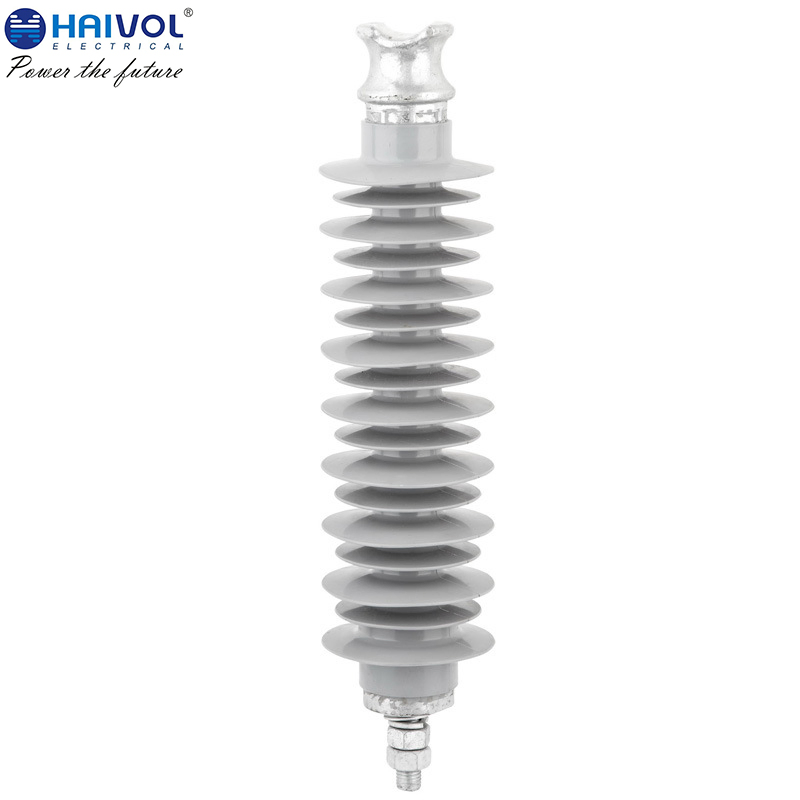

- عازل مركب لعمود خط يصل إلى 36 كيلو فولت.
خصائص التقنية:
- إن المبيت المطاطي المصنوع من السيليكون الذي تم تشكله بالحقن الكامل له قدرة مائية جيدة، وهجرة اندروبشية، ومقاومة للتربة، فضلاً عن ارطيبات العزل الكهربائي الفائقة ومقاومة الشيخوخة، الأمر الذي قد يمنع بشكل فعال حوادث ارضات التلوث من أجل ضمان التشغيل الآمن لخطوط نقل الجهد العالي.
- يُستخدم قضيب الراتينج الإيبوكسي المعزز من الزجاج الليفي المحمر (ECR) المعدل لأنه يتمتع بمقاومة جيدة لدرجات الحرارة المرتفعة، والتآكل الناتج عن الإجهاد، والهجوم الحمضي، بالإضافة إلى إجراء التخميد الدقيق، وقوة الشد العالية (>1200 ميجا باسكال) ومقاومة الزحف وفشل الكلال، التي تضمن جودة العزل الداخلي والقوة الميكانيكية للعوازل.
- تم ثني التركيبات الطرفية على قضيب من الزجاج المشفر مع ثني من النوع المشفر بالصوت، تتميز العوازل المزودة بتقنية الثني هذه بقوة ميكانيكية عالية وتشتيت صغير.
- تم دمج موقع الاتصال بين التركيبات والقضبان الطرفية مع مبيت الحظائر من خلال قولبة الحقن المطاطي المصنوع من السيليكون والمكون من مادة عالية الحرارة بشكل عام، حيث يمكن أن يقلل من الواجهة.
- يضمن الهيكل نصف القطري الداخلي متعدد موانع التسرب بشكل فعال موثوقية طويلة المدى للسدادة حول الوصلة بين التركيبات والقضبان الطرفية.
ملاحظة:
- 1 النشاء القابل للتطبيق: IEC، ANSI، GB ومعيار دولي آخر.
- 2 لون عادي بعزل مركب: أحمر ورمادي وأبيض.
- 3 تصميم خاص وفقًا لمتطلبات العميل.
الأسئلة الشائعة (FAQ)
ما هو نطاق الجهد الكهربائي الذي تغطيه هذه العوازل المركبة؟
تغطي عوازل التعليق المركبة لدينا نطاق جهد مقدر يصل إلى 36 كيلو فولت لتطبيقات خطوط توزيع ونقل الطاقة ذات الجهد العالي والجهد المتوسط.
ما هي المعايير والمواصفات التي تتوافق معها العوازل؟
يتم تصنيع هذه العوازل وفقاً للمعايير الدولية المعترف بها مثل IEC 61952:2008 و ANSI و GB لضمان أعلى مستويات الأداء والأمان.
ما هي المادة المستخدمة في تصنيع الجزء الخارجي للعازل؟
يتم تصنيع الهيكل الخارجي بالكامل من مطاط السيليكون عالي الجودة بنظام الحقن الكامل، مما يوفر مقاومة ممتازة للرطوبة، والتلوث، والظروف البيئية القاسية.
هل تتميز هذه العوازل بالوزن الخفيف مقارنة بالعوازل التقليدية؟
نعم، تتميز بتصميم مدمج وخفيف الوزن للغاية، مما يسهل عمليات النقل والتركيب في المواقع المرتفعة مع توفير أداء ميكانيكي وكهربائي فائق.
ما هي الألوان المتوفرة لعوازل التعليق المركبة؟
تتوفر العوازل بالألوان القياسية: الرمادي، الأحمر، والأبيض، كما يمكن توفير تصاميم خاصة بناءً على المتطلبات الفنية المحددة لكل عميل.
كيف يساهم قضيب الفايبر جلاس الداخلي في تحسين القوة الميكانيكية؟
نستخدم قضيب راتينج إيبوكسي معزز بالألياف الزجاجية المقاومة للأحماض (ECR)، والذي يتميز بقوة شد ميكانيكية استثنائية (تتجاوز 1200 ميجا باسكال)، مما يضمن مقاومة الزحف وفشل الإجهاد الميكانيكي.
