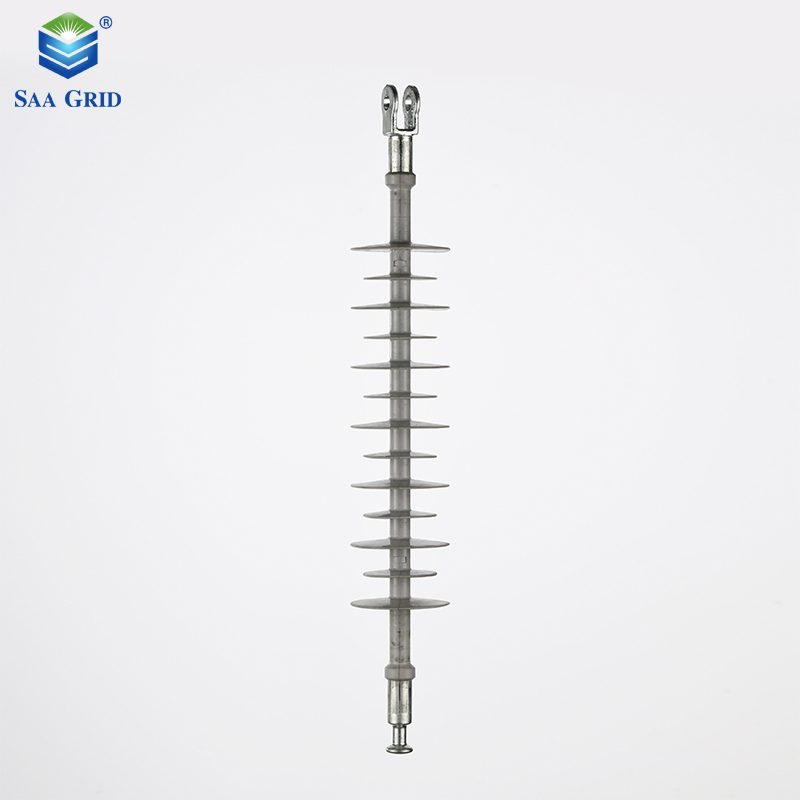

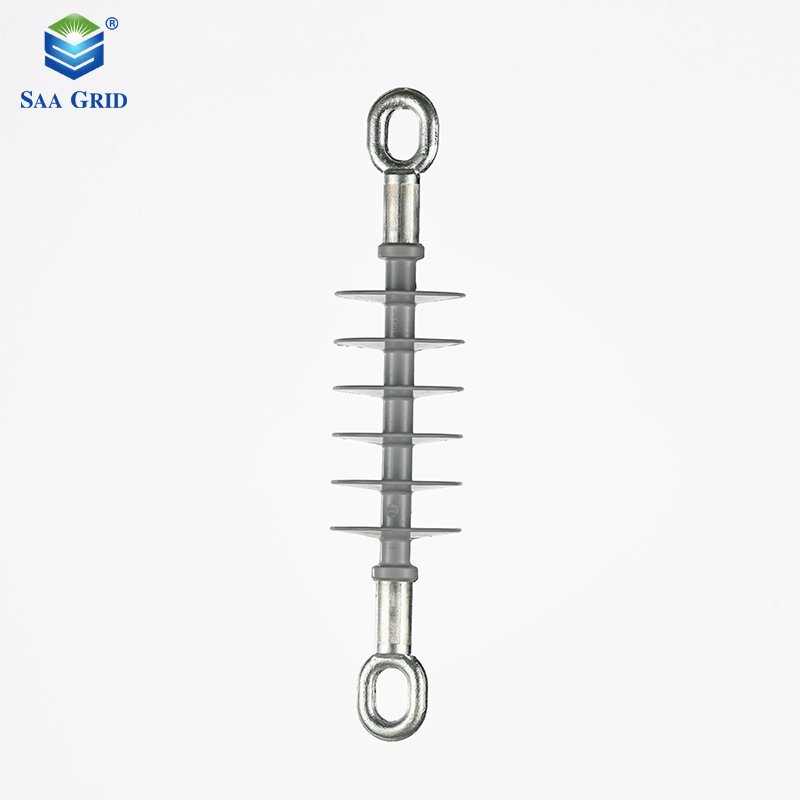

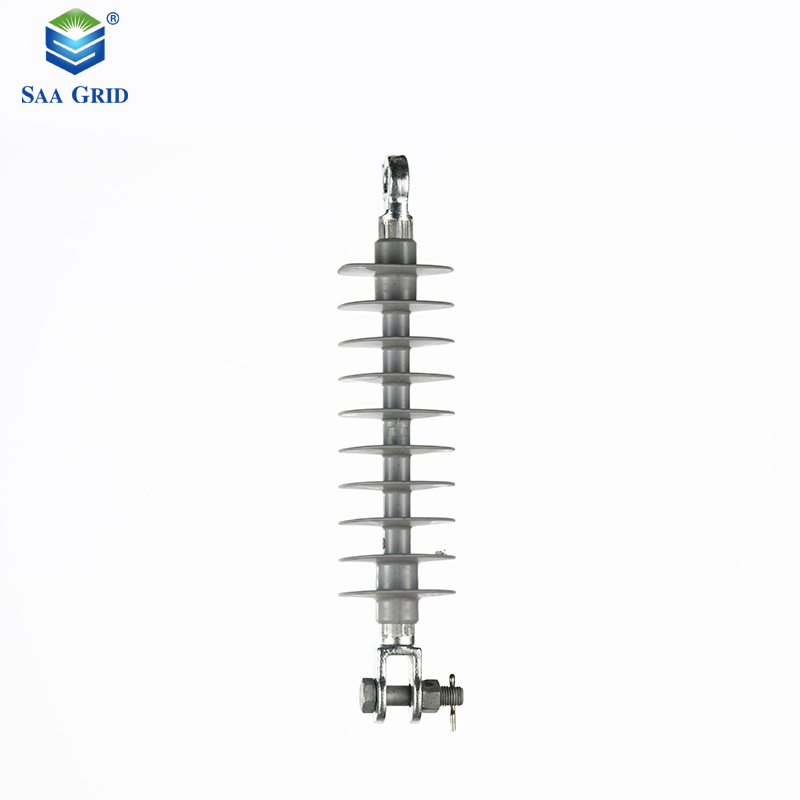

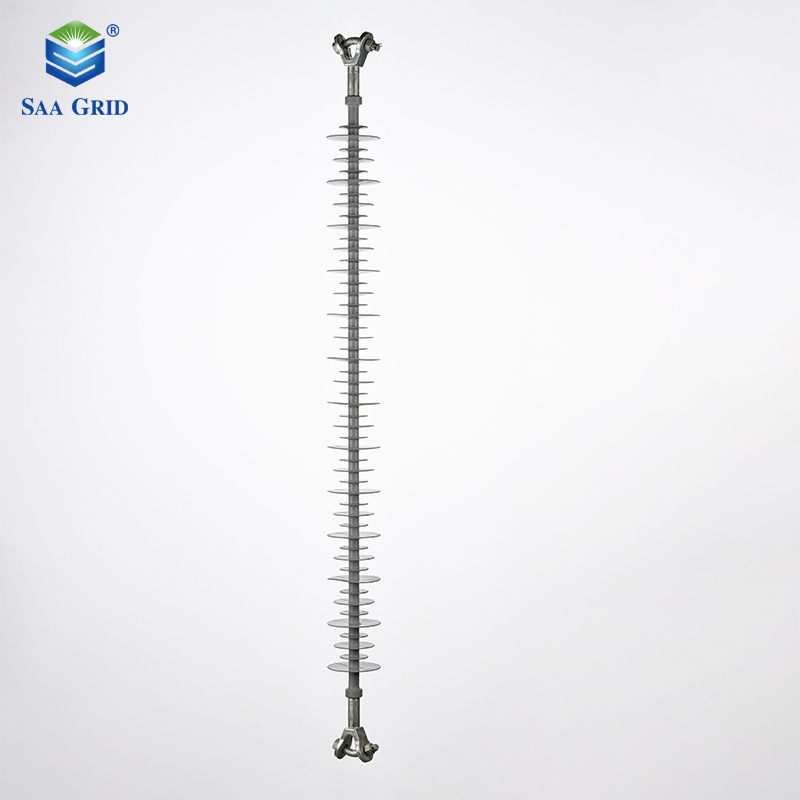

72.5kv أعلى جهد لنظام الطاقة عازل سيليكون معلق عازل مركب بوليمر

1 / 5

72.5kv أعلى جهد لنظام الطاقة عازل سيليكون معلق عازل مركب بوليمر

إرسال استفسار

وصف المنتج

التطبيق: يُستخدم مع مانع التمور، قاطع الدائرة، المكثف، محول المعدات، محول الطاقة، توصيل الكابلات ونظام المعلومات الجغرافية، إلخ.

اللون: الأحمر أو البني أو الرمادي أو حسب متطلبات العميل.

المواصفات القياسية: متطلبات IEC أو GB or BS or ANSI أو حسب متطلبات العميل.

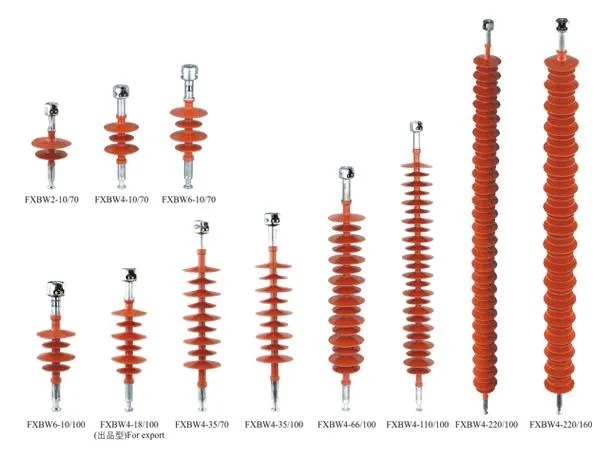

جدول المواصفات الفنية

جهد النظام المقدر (كيلو فولت)	النوع	طول القسم (مم)	مسافة قوس (مم)	مسافة تسرب الكهرباء (مم)	حجم الوصلة	الحمل الميكانيكي المحدد (كيلونيوتن)	جهد مقاومة الدفع البرق (كيلو فولت)	فولتية مقاومة تردد الطاقة (كيلو فولت)
جهد النظام المقدر (كيلو فولت)	النوع	طول القسم (مم)	مسافة قوس (مم)	مسافة تسرب الكهرباء (مم)	حجم الوصلة	الحمل الميكانيكي المحدد (كيلونيوتن)	جهد مقاومة الدفع البرق (كيلو فولت)	جاف	رطب
10	FXBW-10/70	310	160	350	16	70	75	42	38
35	FXBW-35/70	670	505	810	16	70	230	106	95
66	FXBW-66/70	870	765	1920	16	70	410	230	185
66	FXBW-66/120	870	745	1920	16	120	410	230	185
110	FXBW-110/70	1240	1220	3520	16	70	550	285	230
110	FXBW-110/120	1240	1220	3520	16	120	550	285	230
110	FXBW-110/160	1340	1180	3520	20	160	550	285	230
220	FXBW-200/120	2240	2220	7040	16	120	1000	440	395
220	FXBW-200/160	2240	2200	7040	20	160	1000	440	395
220	FXBW-200/210	2240	2200	7040	16	120	1000	440	395
330	FXBW-330/120	2930	3050	10560	16	120	1425	630	570
330	FXBW-330/160	2930	3050	10560	20	160	1425	630	570
330	FXBW-330/210	2930	3050	10560	20	210	1425	630	570
500	FXBW-500/120	4050	4600	16000	16	120	2050	820	740
500	FXBW-500/160	4050	4600	16000	20	160	2050	820	740
500	FXBW-500/210	4050	4600	16000	20	210	2050	820	740
500	FXBW-500/300	4450	4500	16000	24	300	2050	820	740
500	FXBW-500/420	4450	4500	16000	28	420	2050	820	740
750	FXBW-750/120	7150	6750	23500	16	120	2700	1160	1050
750	FXBW-750/210	7150	6750	23500	20	210	2700	1160	1050
750	FXBW-750/300	7150	6750	23500	24	300	2700	1160	1050
750	FXBW-750/420	7150	6750	23500	28	420	2700	1160	1050
750	FXBW-750/550	7150	6550	23500	32	550	2700	1160	1050
1000	FXBW-1000/210	9000/9750a	8500	≥32000	20	210	3200	1440	1300
1000	FXBW-1000/300	9000/9750a	8500	≥32000	24	300	3200	1440	1300
1000	FXBW-1000/420	9000/9750a	8500	≥32000	28	420	3200	1440	1300
1000	FXBW-1000/550	9000/9750a	8300	≥32000	32	550	3200	1440	1300
±400	FXBZ-±400/160-G	8000	7500	28030	20	160	2800	830	750
±400	FXBZ-±400/210-G	8000	7500	28030	20	210	2800	830	750
±400	FXBZ-±400/300-G	8000	7500	28030	24	300	2800	830	750
±500	FXBZ-±500/120	6800	6400	22800	16	120	2550	660	600
±500	FXBZ-±500/160	6800	6400	22800	20	160	2550	660	600
±500	FXBZ-±500/210	6800	6400	22800	20	210	2550	660	600
±500	FXBZ-±500/300	6800	6400	22800	24	300	2550	660	600
±500	FXBZ-±500/420	6800	6400	22800	28	420	2550	660	600
±660	FXBZ-±660/160	9200	8700	38400	20	160	2800	830	750
±660	FXBZ-±660/210	9200	8700	38400	20	210	2800	830	750
±660	FXBZ-±660/300	9200	8700	38400	24	300	2800	830	750
±660	FXBZ-±660/420	9200	8700	38400	28	420	2800	830	750
±800	FXBZ-±800/160	10600	10000	36300	20	160	3600	1000	900
±800	FXBZ-±800/210	11500	10900	45430	20	210	3600	1000	900
±800	FXBZ-±800/240	10600	10000	36300	20	240	3600	1000	900
±800	FXBZ-±800/300	10600	10000	36300	24	300	3600	1000	900
±800	FXBZ-±800/420	10600	10000	36300	28	420	3600	1000	900
±800	FXBZ-±800/550	10600	10000	36300	32	550	3600	1000	900
±1100	FXBZ-±1100/160	12300	11600	47355	عين-عين 26	160	4500	1280	1150
±1100	FXBZ-±1100/210	12300	11600	47355	عين-عين 30	210	4500	1280	1150
±1100	FXBZ-±1100/300	12300	11600	47355	عين-34	300	4500	1280	1150
±1100	FXBZ-±1100/420	12300	11600	47355	عين العين 40	420	4500	1280	1150
±1100	FXBZ-±1100/550	12300	11600	47355	عين العين 42	550	4500	1280	1150
±1100	FXBZ-±1100/1000	12300	11600	47355	عين- العين 50	1000	4500	1280	1150

معلومات الطلب: 1. مستوى التلوث؛ 2. درجة الجهد؛ 3. الحمل الميكانيكي؛ 4. مسافة العزل؛ 5. مسافة تسرب الكهرباء؛ 6. طول القسم؛ 7. نوع المقرن.
ملاحظة: يمكن توفير تصميم مختلف كمتطلبات للعملاء.
