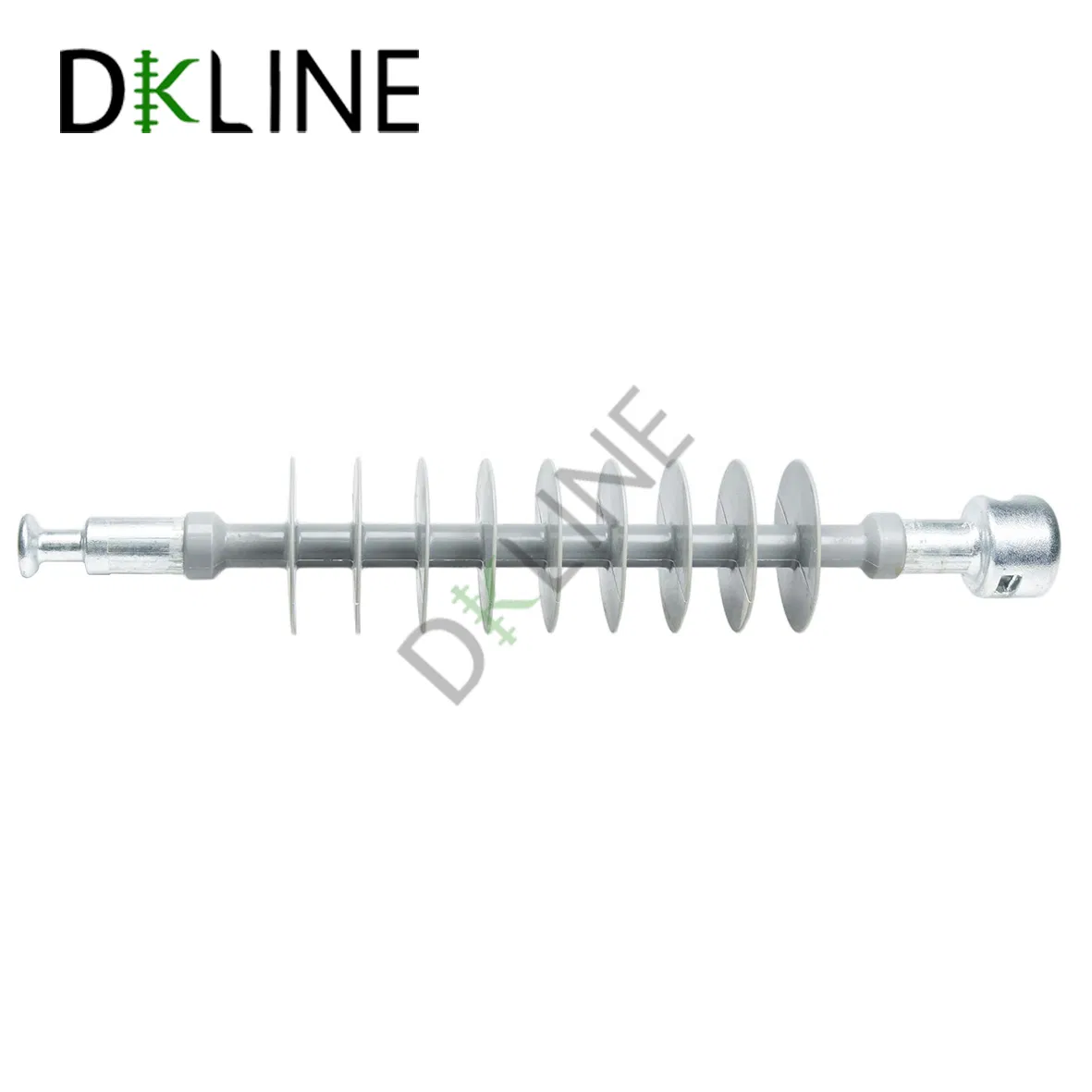

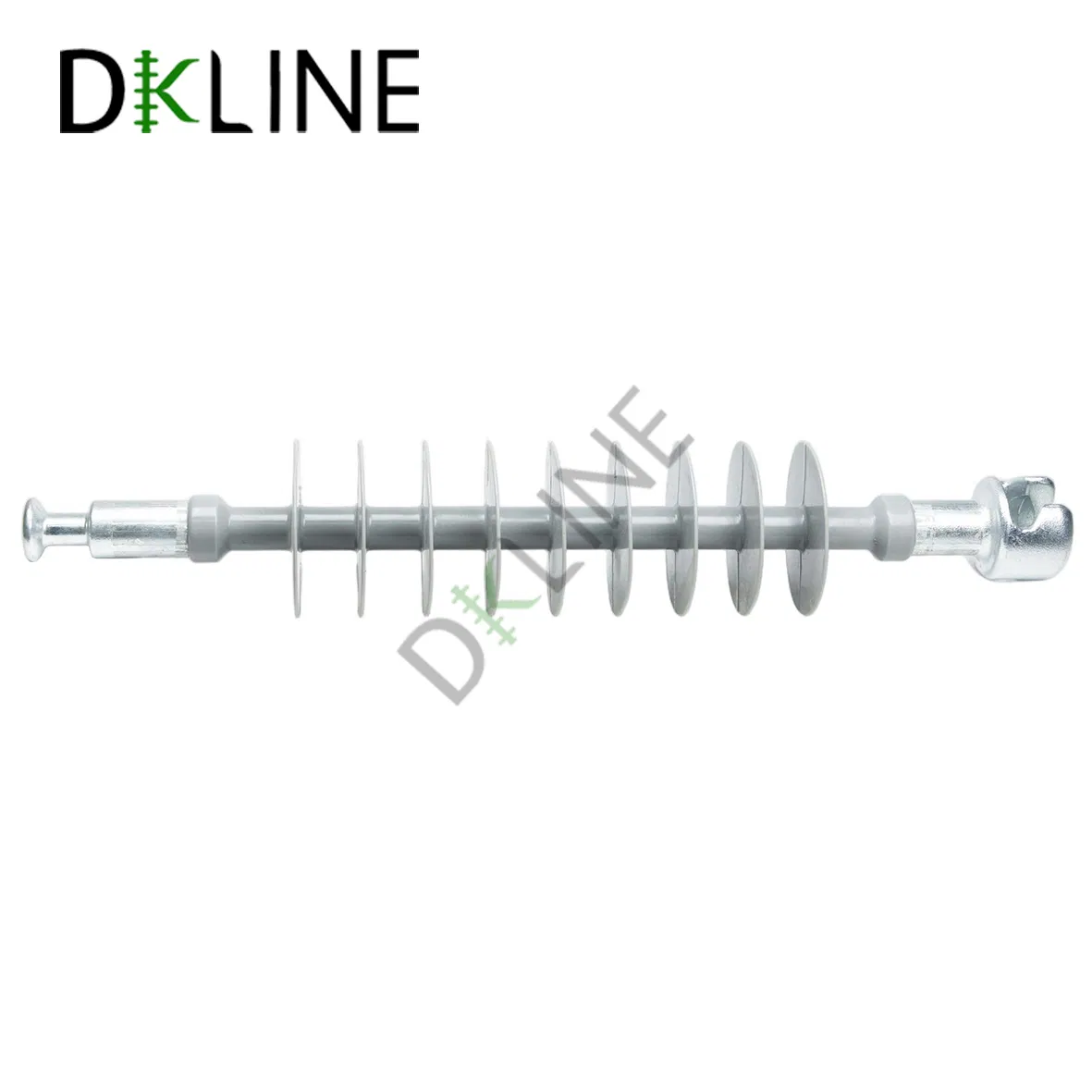

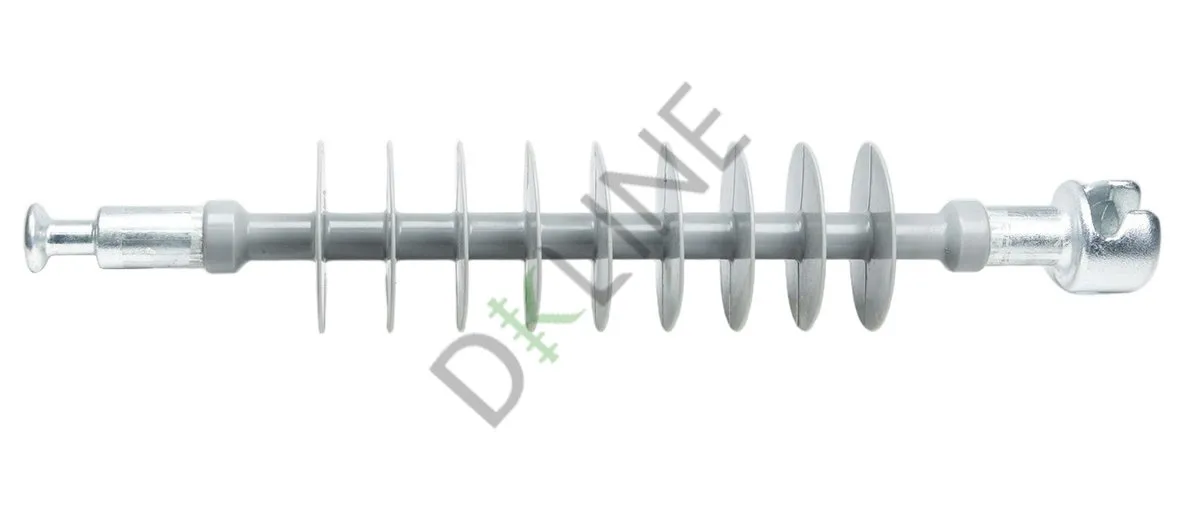

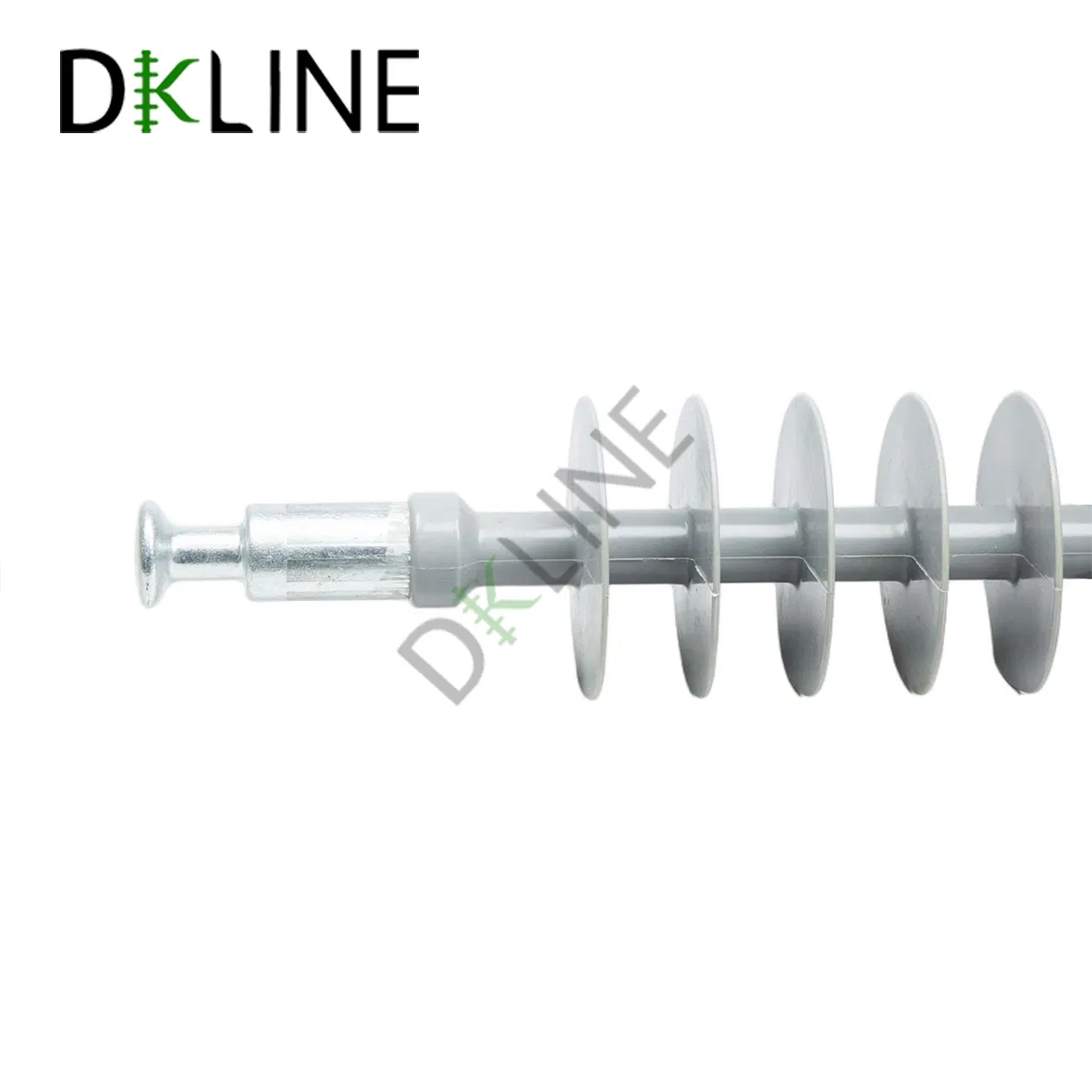

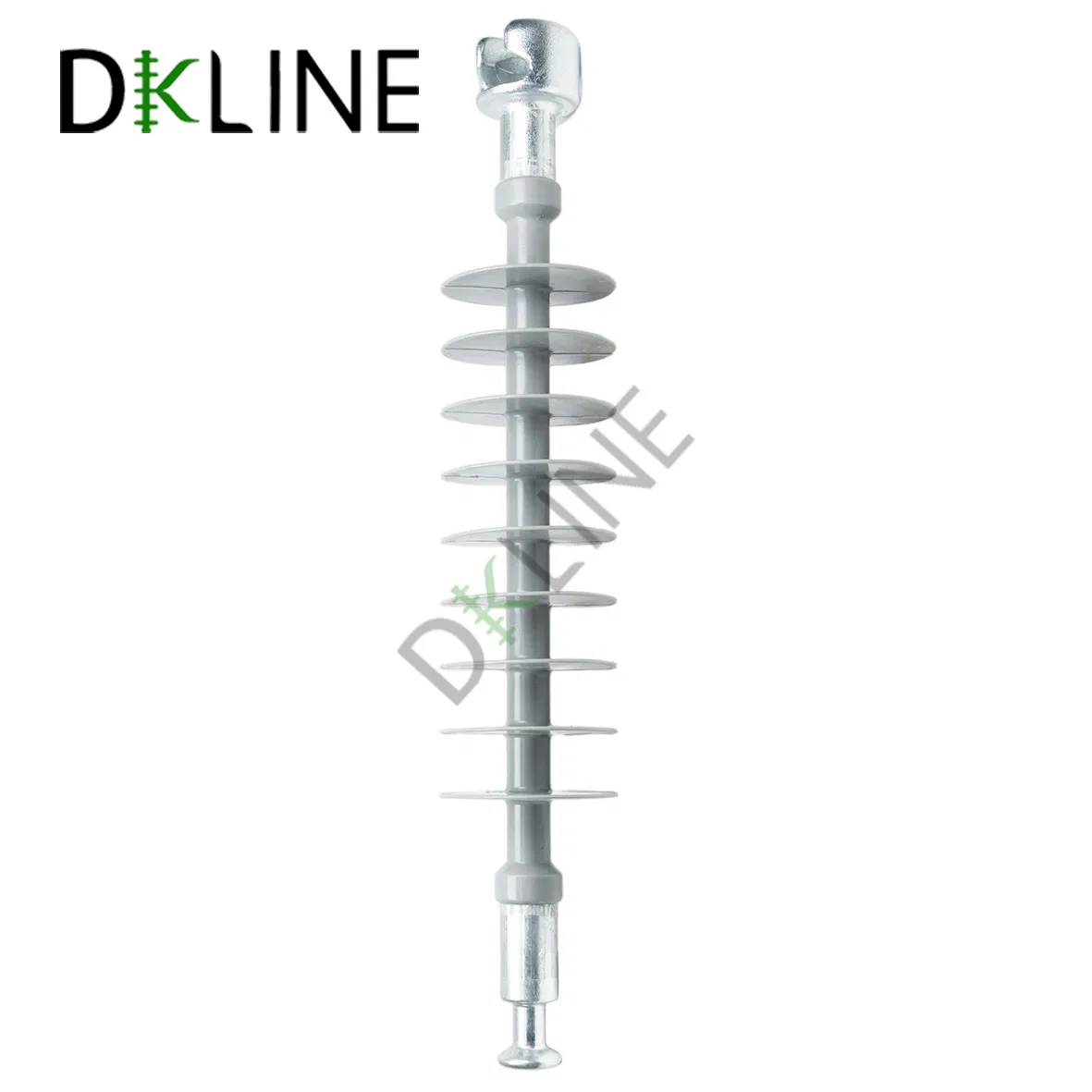

عازل مركب من السيليكون المطاطي الخارجي لتوزيع ونقل الجهد العالي (عمود تعليق/شد)

ملخص المعلومات الأساسية

نموذج رقم.FXB-33/70

هيكلالتعليق عازل

نوعA نوع العازل

استعمالعالية الجهد نقل الطاقة

طريقة الاتصالنوع كروية

حجم قدرة تحمل70 كيلو نيوتن

شهادةISO9001

اللونرمادي

الجهد المقدر33 كم

الإسكانمطاط السيليكون

المواد الأساسيةإيبوكسي فيبرجلاس

الحمل الميكانيكيقوة عالية

التثبيتفي الهواء الطلق

فئة التلوثثقيل

مخصصيمكن تخصيصه وفقًا لمواصفات العميل

حزمة النقلحزمة التصدير القياسية

تخصيص33 كم

العلامة التجاريةوفقًا لمتطلبات العملاء

الأصلWenzhou, Zhejiang, China

القدرة الإنتاجية6000 قطعة/شهر

وصف المنتج

إن مادة العزل المركب 33كيلو فولت هي مادة عازلة كهربائية عالية الأداء مصممة لتطبيقات الشد والتعليق والإجهاد في خطوط الطاقة العلوية والمحطات الفرعية. يتميز بمبيت من السيليكون مطاطي فوق قلب بوليمر معزز بالزجاج الليفي، وهو يوفر قوة ميكانيكية فائقة، ومقاومة للتلوث، ومتانة طويلة الأمد في البيئات القاسية.

يتميز البوليمر Insulator بخفة الوزن، وبمقاومته للتلوث، ومقاومته للشيخوخة التي تتسبب بأشعة UV، مما يجعله مناسبًا لظروف الطقس القاسية ومشروعات الإرسال لمسافات طويلة. وهو يستخدم على نطاق واسع ككبريتات كهربائية في خطوط الإرسال العلوية وأنظمة طاقة المرافق.

المزايا الرئيسية:

خفيف الوزن وعالي القوة: قلب مقاومة الشد العالية مع قوة مقاومة الشد حتى 120 كيلونيوتن، ووزن أخف بنسبة 70% من عازل البورسلين.
مبيت السليكون: تسمم هيدروفودري ممتاز، ومقاومة للأشعة فوق البنفسجية، وخصائص التنظيف الذاتي (متوافق مع IEC 61109).
مقاومة التلوث: مصممة لمناطق التلوث الثقيل من الفئة الرابعة (الملح، الغبار، الصناعي).
خالية من التآكل: تركيبات طرفية غير معدنية (فولاذ مغلفن اختياري مغلفن ذو خفض ساخن في الظروف القاسية).
التوافق مع المعايير: IEC 61109، ANSI C29.11، GB/T 19519.

التطبيقات:

مناطق الخط العلوي الخفي/الشد 33كيلو فولت
دعامات خطوط التوزيع الفرعية
المناطق الساحلية أو الصناعية ذات التلوث المرتفع
أنظمة كهربة السكك الحديثة

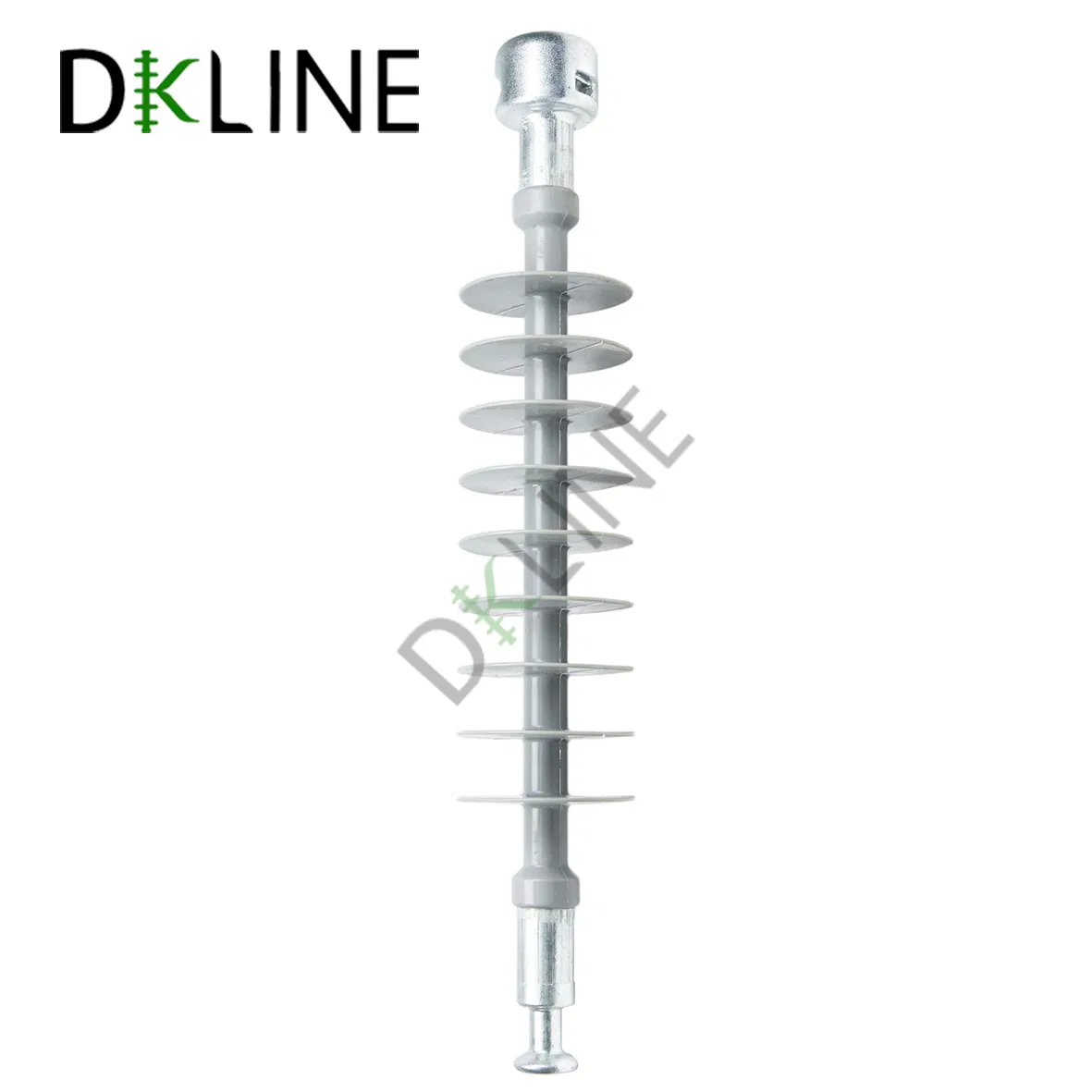

عازل مركب من السيليكون المطاطي الخارجي لتوزيع ونقل الجهد العالي (عمود تعليق/شد)

المواصفات الفنية

مواصفات عازل مركب من السيليكون المطاطي الخارجي لتوزيع ونقل الجهد العالي

المنتج الطراز	تم التصنيف الجهد (كيلو فولت)	حمل الانحناء الميكانيكي المقدر (كيلونيوتن)	ارتفاع الهيكل ح. (مم)	أدنى مسافة قوس لي. (مم)	أدنى مسافة للتسرب Lc. (مم)	قطر السقيفة د. (مم)	البرق النبضات دون جهد (الذروة) (كيلو فولت)	ب. جهد مقاومة رطبة لمدة 1 دقيقة (كيلو فولت)
FXBW-11/70	11	70	350	180	420	92	95	45
FXBW4-11/80	11	80	450	280	550	148/118	125	65
FXB-24/70	24	70	425	230	575	98/88	125	65
FXBW-24/100	24	100	440	270	850	130/100	125	65
FXBW-24/120	24	120	545	320	900	115/85	145	65
FXB-33/70	33	70	505	330	900	92	200	95
FXBW-33/80	33	80	720	55	1650	148/118	250	135
FXBW-33/100	33	100	570	385	1050	115/75	200	95
FXBW-36/120	36	120	670	430	1400	130/100	185	95
حافظ على السبريتات	33	120	1782	1500	1782	-	-	-

مانع التمور

يستخدم مع المواد العازلة لحماية خطوط الطاقة والمعدات من البرق وتحويل الجهد الزائد بشكل فعال.

انقطاع المنصهر

يوفر حماية من الحمل الزائد والدائرة القصيرة لخطوط التوزيع، الأمر الذي يضمن التشغيل الآمن لنظام الطاقة.

قامطة التعليق

يُستخدم لتعليق الموصل ودعامة الدعم، لضمان ثبات أداء الخط مع المواد العازلة.

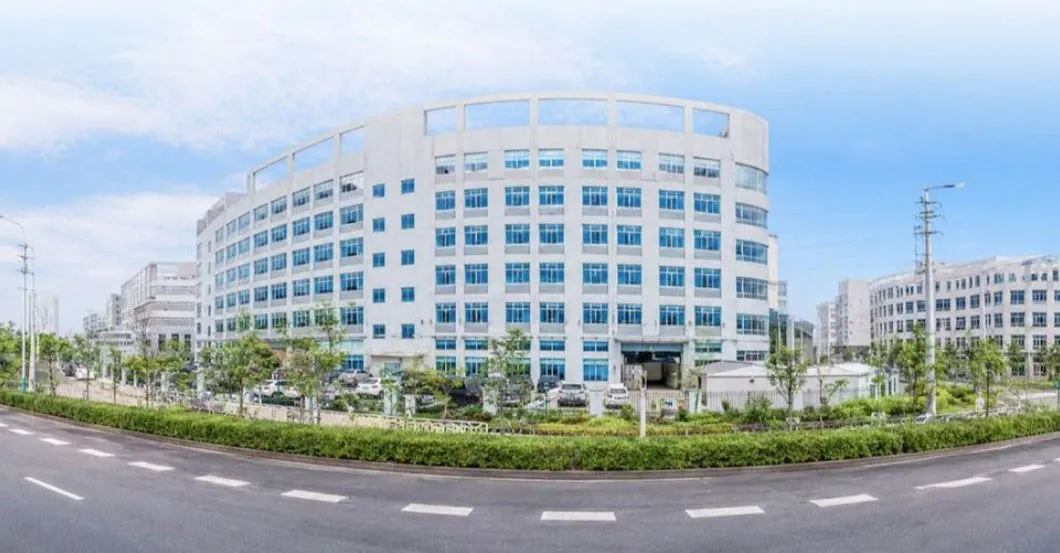

ملف تعريف الشركة ونبذة عنا
