المعلومات الأساسية

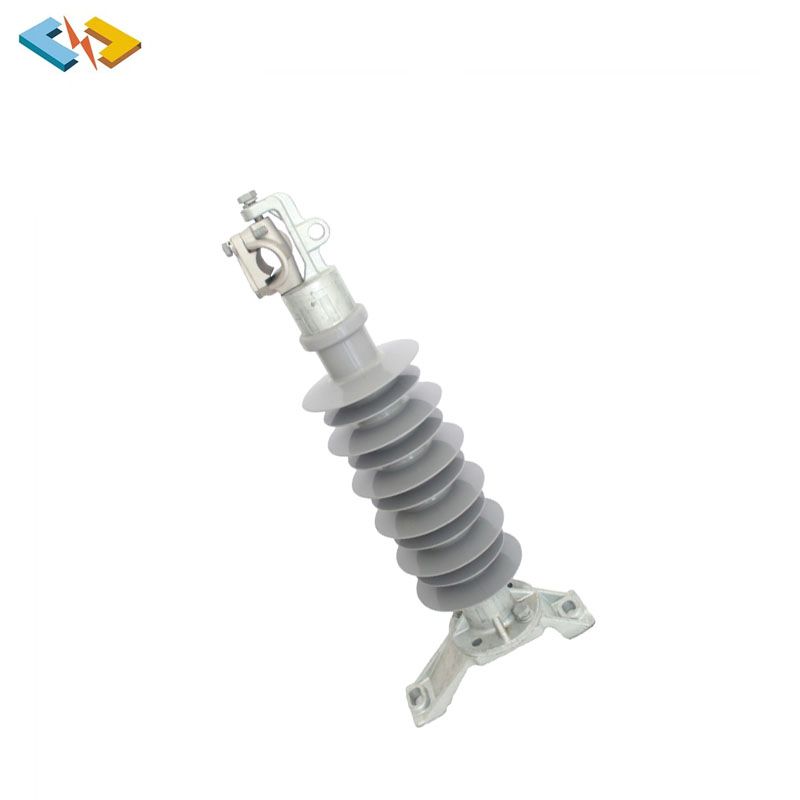

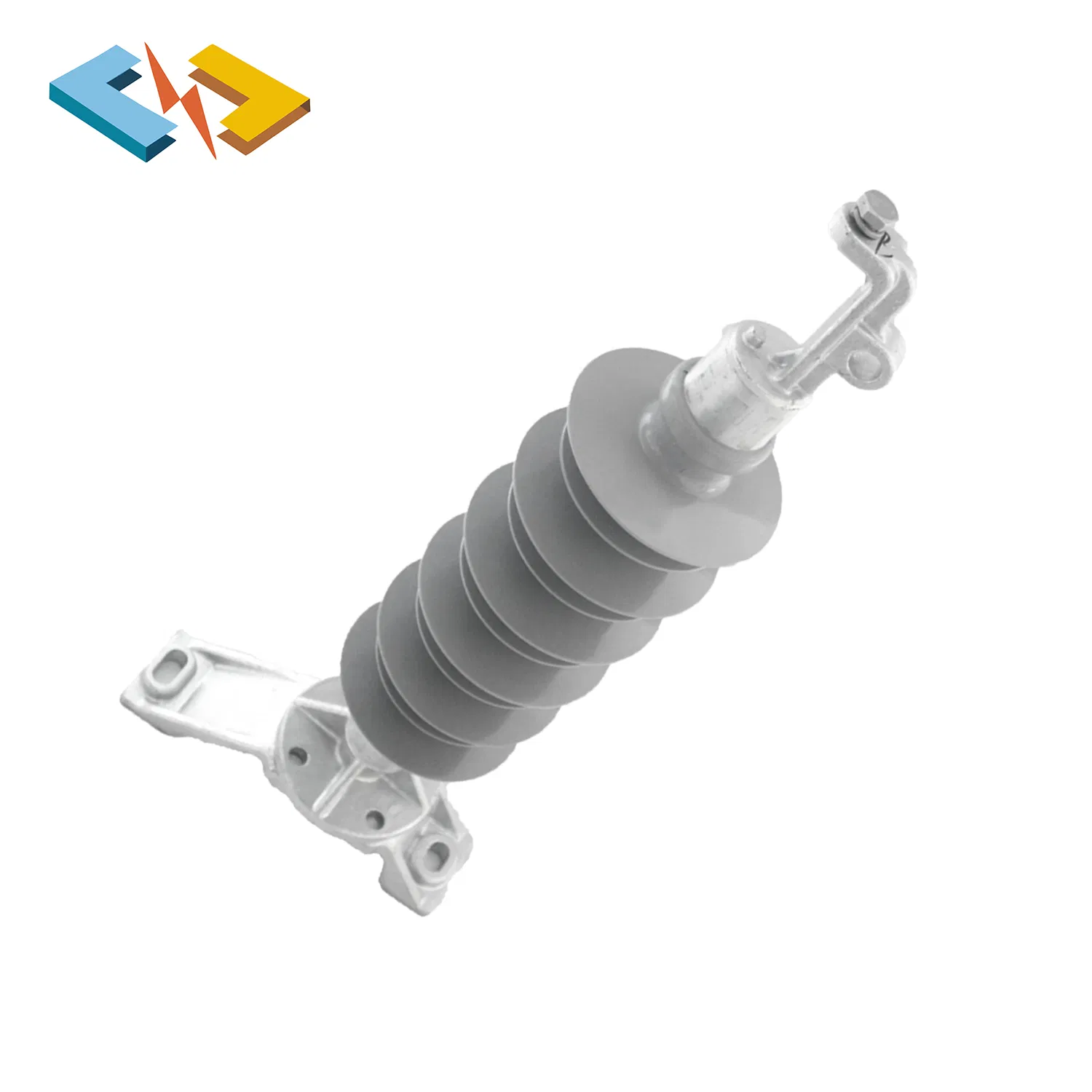

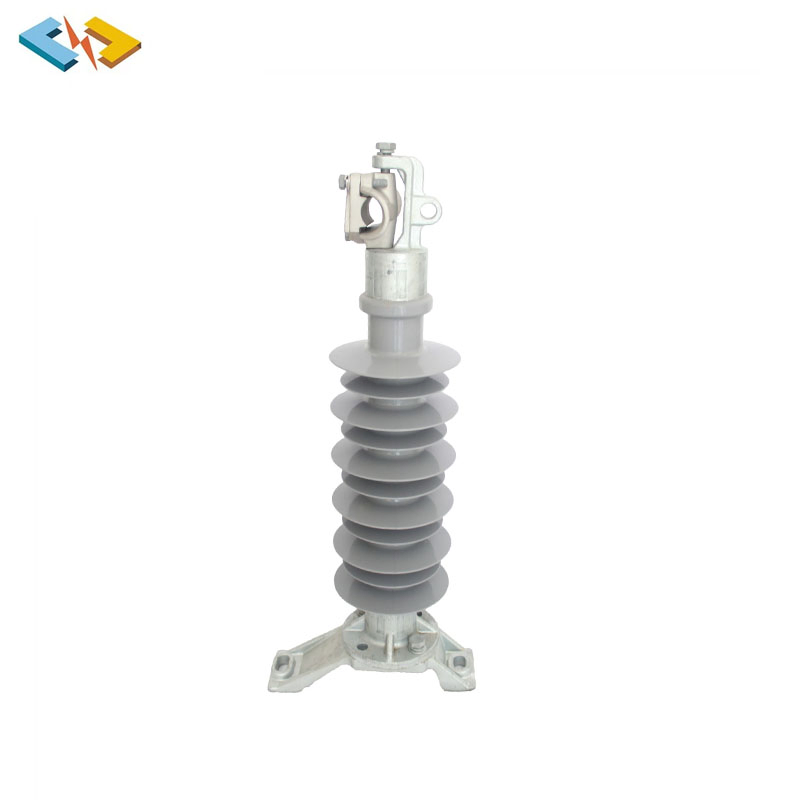

نموذج رقم.FZSW-69/12.5-790
هيكلأضف عازل
نوعB نوع العازل
استعمالعالية الجهد نقل الطاقة, العزل, التركيبات الكهربائية
طريقة الاتصالنوع كروية
حجم قدرة تحمل12.5 كم
شهادةISO9001 (نعمل بموجب معايير الجودة ISO9001)
اللونرمادي، أحمر، مخصص
علامة تجاريةمخصص
الجهد المقدر11 كيلو فولت، 33 كيلو فولت، 45 كيلو فولت، 66 كيلو فولت، 110 كيلو فولت، 138 كيلو فولت، 220 كيلو فولت
تصنيع العقودتتوفر خدمة OEM
نوع العملالشركة المصنعة، شركة تجارية
محرك أقراص ضوئيةنعم
حزمة النقلعلب الخشب الرقائقي أو علب الخشب الصلب أو علب الكرتون
تخصيصمخصص
العلامة التجاريةمخصص
الأصلالصين
رمز النظام المنسق85469000
القدرة الإنتاجية6000 قطعة/شهر/ماكينة
مواصفات المنتج
وفي الوقت الحاضر، يستخدم كبريتات المطاط السليكون المركب على نطاق واسع في خطوط نقل شبكات الطاقة، مما يمثل نحو 50% من استهلاك المادة العازلة المطاطية المصنوعة من السيليكون. ومن بين هذه الأبراج الخطية هناك نسبة أعلى. وتستخدم جميع الأبراج الخطية تقريباً في المناطق شديدة التلوث مواد عازلة مركبة. وقد حل العوازل البلمرة المركبة مشكلة التلوث الومضي بها شبكة الكهرباء لسنوات عديدة مع أدائها الممتاز لمكافحة الومضات.
معلمات المنتج

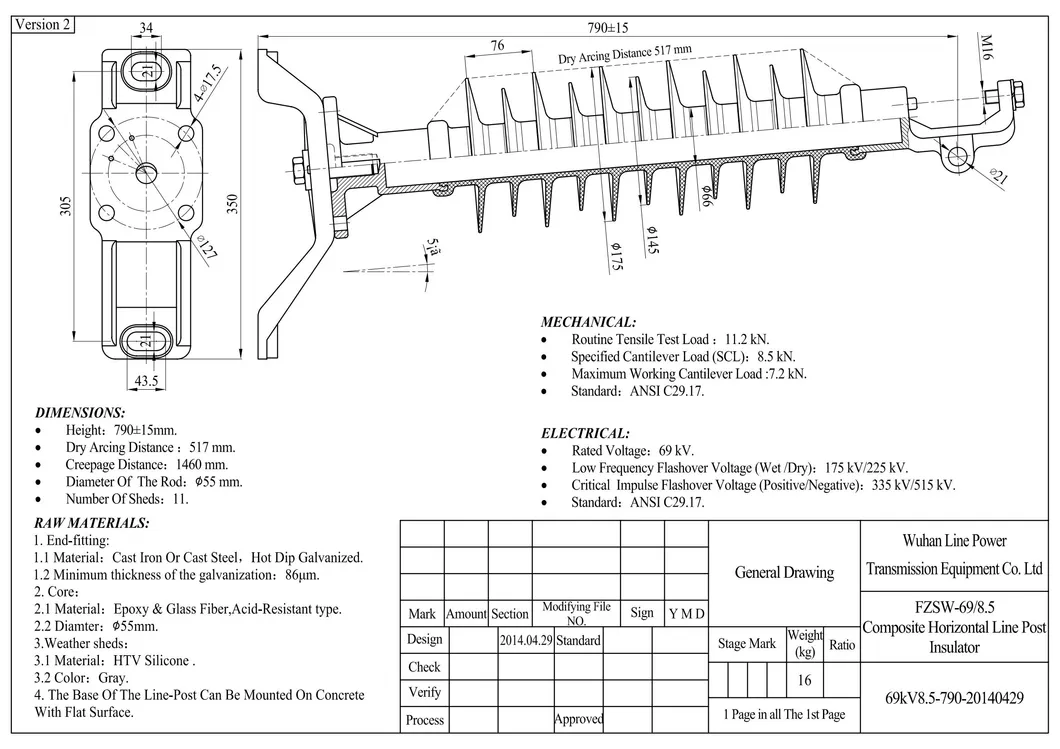

مادة كبريتات محطة المركب
| لا |
الوصف |
الجهد المقدر (كيلو فولت) |
حمل الانحناء الميكانيكي المحدد (كيلونيوتن) |
ارتفاع القسم H (مم) |
أدنى مسافة قوس H (مم) |
الحد الأدنى لمسافة تسرب السوائل (مم) |
دافع البرق يتحمل (kV) |
فولتية مقاومة تردد الطاقة (كيلو فولت) |
| 1 |
FZSW-66/16 |
66 |
16 |
770±1 |
636 |
1813 |
325 |
130 |
| 2 |
FZSW1-110/10 |
110 |
10 |
1220±2.7 |
1084 |
3150 |
450 |
185 |
| 3 |
FZSW2-138/10 |
138 |
10 |
1200±2 |
1064 |
3150 |
450 |
185 |
| 4 |
FZSW1-110/20 |
110 |
20 |
1220±2.7 |
1044 |
3150 |
450 |
185 |
| 5 |
FZSW2-138/20 |
138 |
20 |
1200±2 |
1024 |
3150 |
450 |
185 |
| 6 |
FZSW - 252/20 (المكونات العلوية والسفلية) |
252 |
20 |
2300±3.8 |
2007 |
6300 |
950 |
395 |
عقم من نوع مسمار مركب (قطب مستقيم)
| لا |
الوصف |
ارتفاع القسم (مم) |
مسافة القوس الجاف (مم) |
مسافة تسرب السوائل (مم) |
طاقة رطبة لمدة دقيقة واحدة الجهد الكهربي للمقاومة (كيلو فولت) |
السيال الرعدية فولتية المقاومة ≥ (كيلو فولت) |
انحناء محدد الحمل ≥ (كيلونيوتن) |
| 1 |
FPW1-11T16 |
236±5 |
150 |
390 |
50 |
100 |
2 |
| 2 |
FPW4-11T20 |
236±5 |
150 |
390 |
50 |
100 |
3.5 |
| 3 |
FPW - 36T20 |
500±5 |
400 |
1200 |
125 |
210 |
12.5 |
ملاحظات:
- يمكن تخصيص اللون.
- أقل من 220 كيلو فولت من البيانات الكهربائية الموضحة لعوازل عمود الخط المركب بدون حلقات Corona ويتم تركيبها رأسيًا. يوصى بتركيب حلقات Corona عند جهد 220 كيلو فولت وأكثر.
- تتوفر أطوال أقسام إضافية ومسافات تسرب السوائل للحصول على التفاصيل.
- جميع الأبعاد والتفاوتات والاختبارات تندرج ضمن معايير IEC المسموح بها أو معايير ANSI.
- جميع الأبعاد بالملليمتر (مم). إذا كان بالبوصات والأرطاس، يرجى التحديد.
- يمكننا تصميم التصميم وفقًا لمتطلبات المستخدم النهائي.

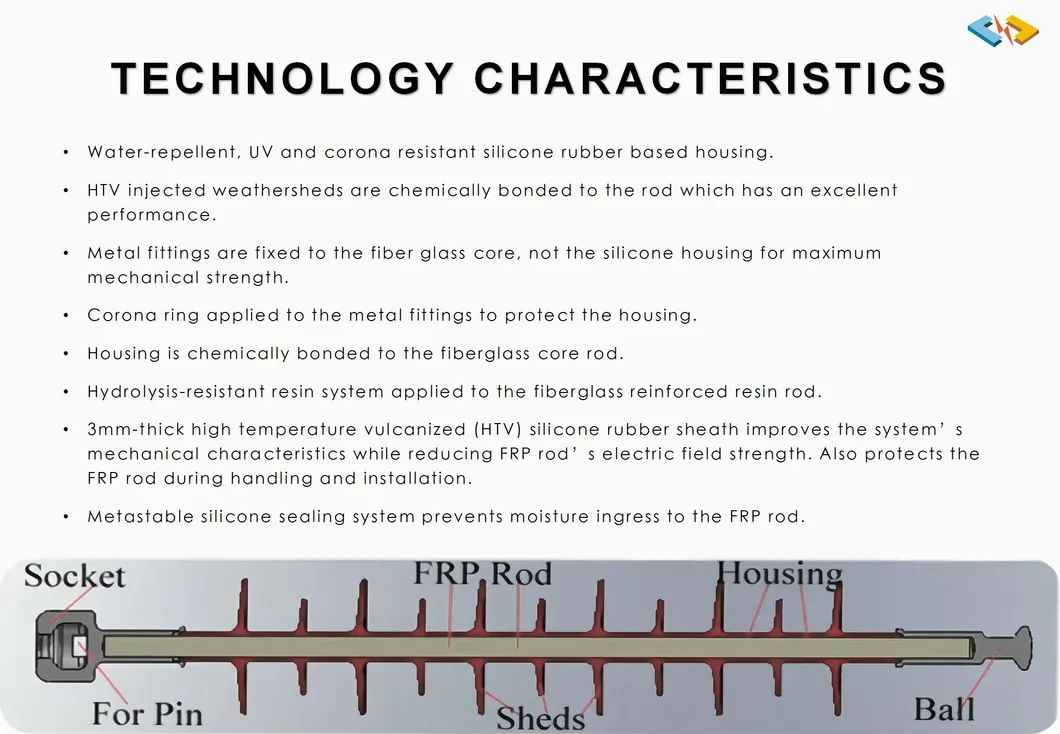

وصف المنتج

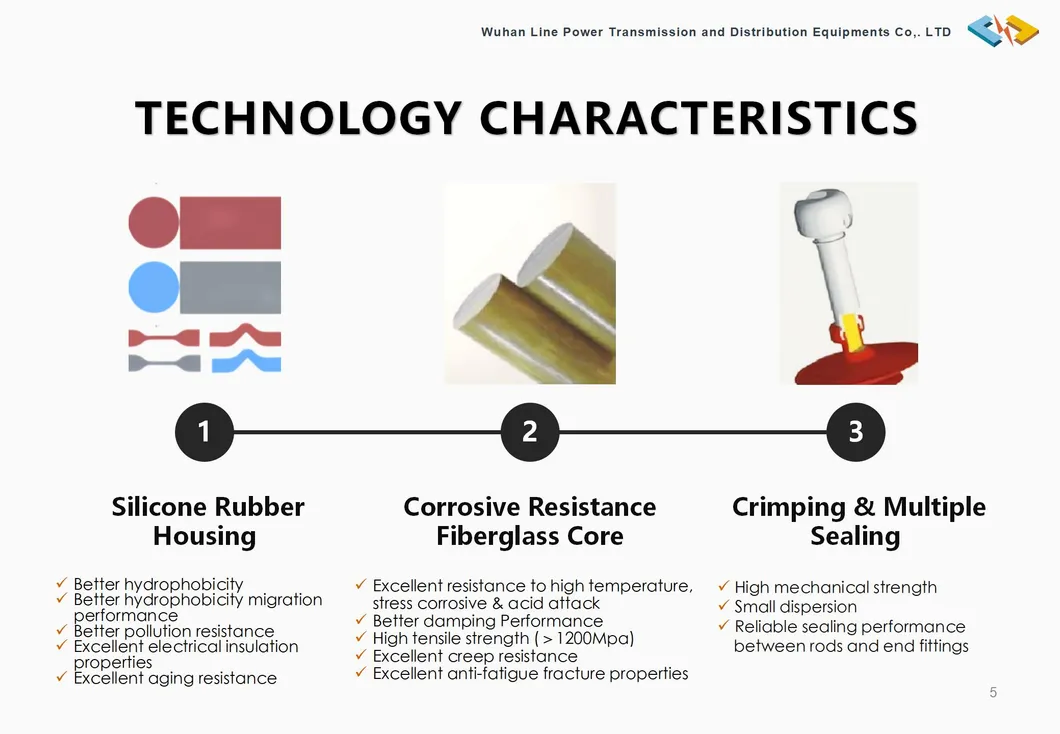

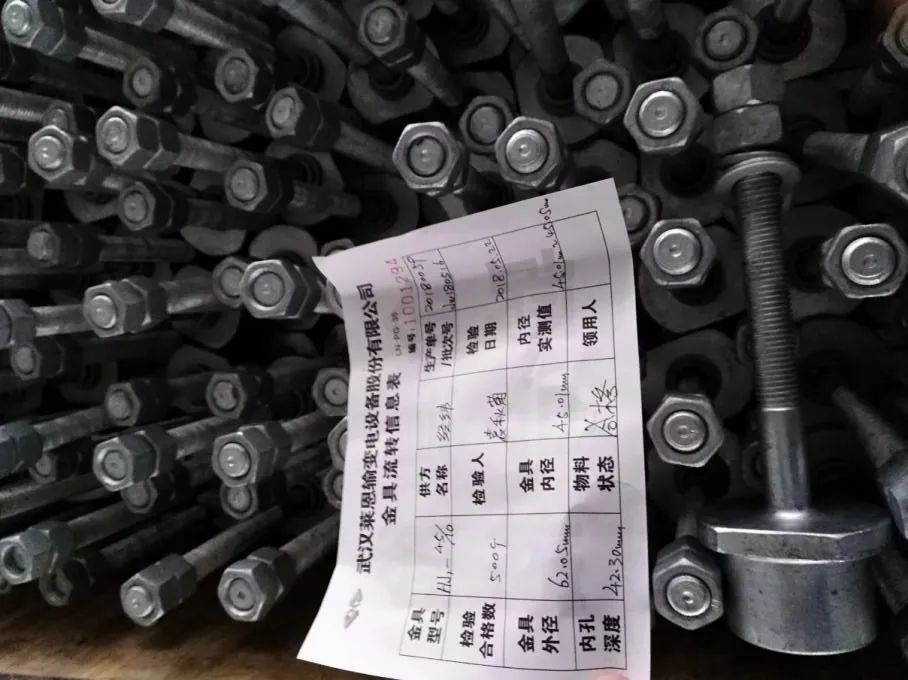

المواد الخام
| تركيبات النهاية |
عضلات المنطقة الوسطى |
الحظائر والإسكان |
| و قد تم استخدام الحديد الصلب المغلفن في خفض الحرارة |

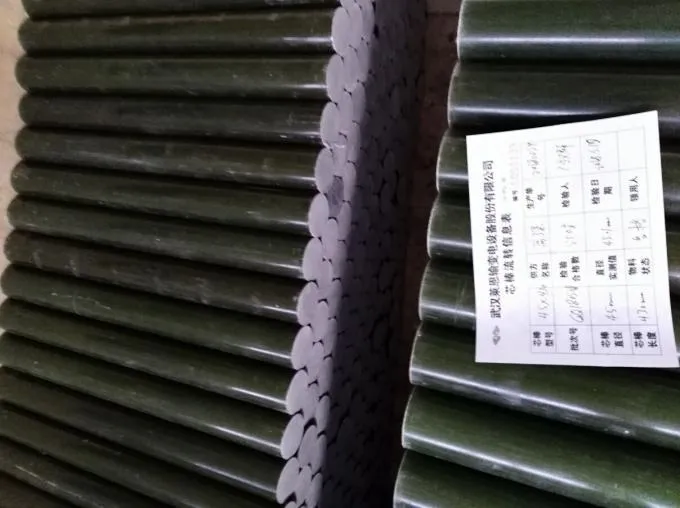

الإيبوكسي والألياف الزجاجية (يتوفر ECR) |

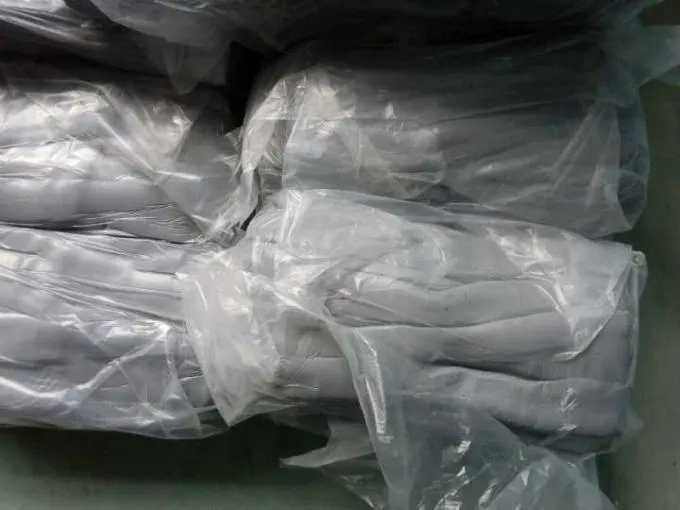

المطاط الصوفي HTV Silicone |
| الحد الأدنى لسمك الجلفنة: 86 ميكرومتر |
القطر (مم) الأقطار: أقطار 38، أقطار 40، أقطار 55، أقطار 60، أقطار 70، أقطار 90، 120 أقطار |
اللون: رمادي، أحمر |

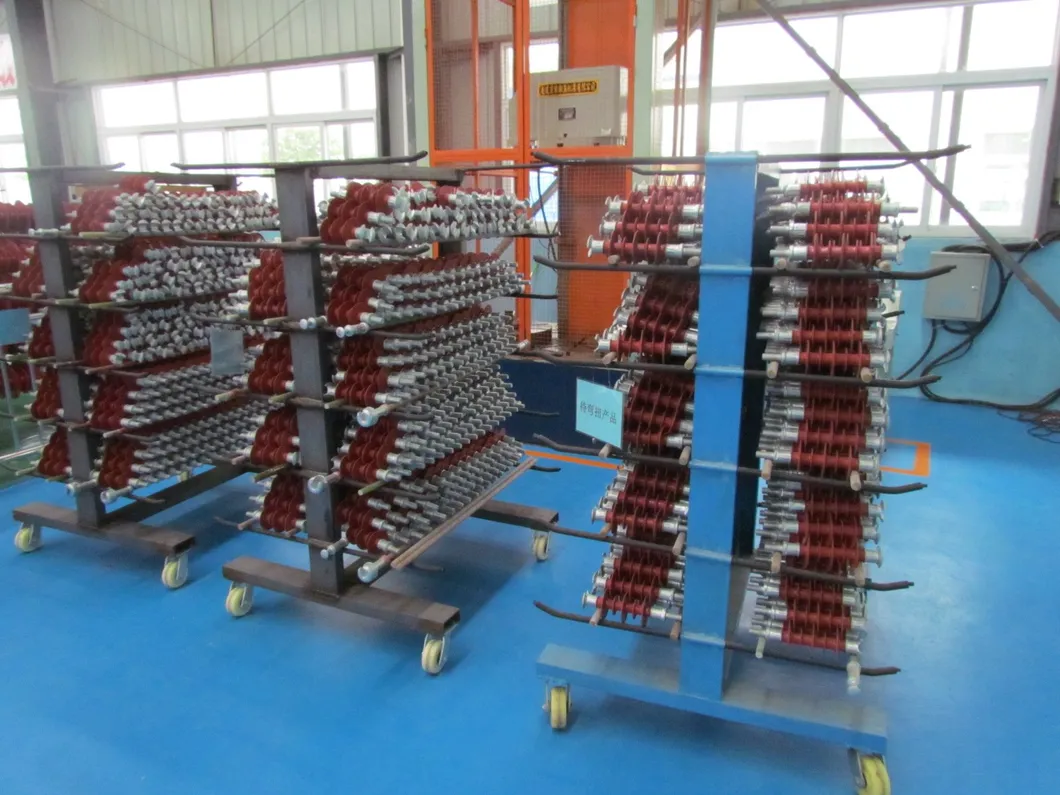

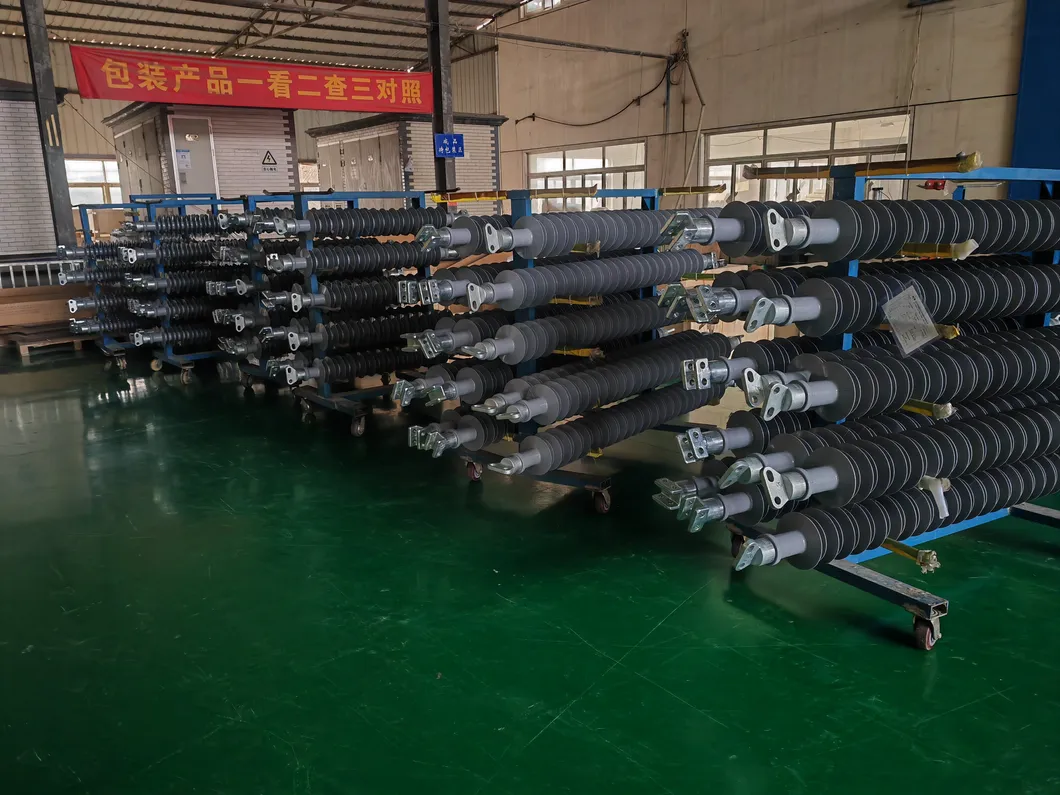

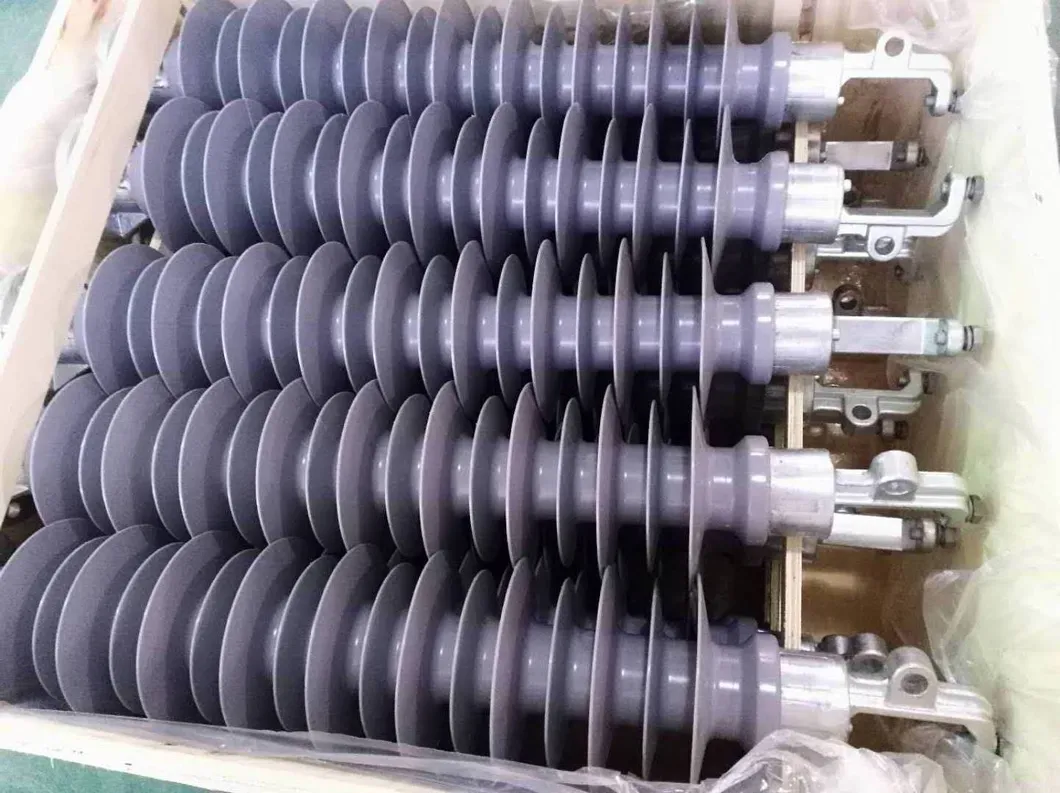

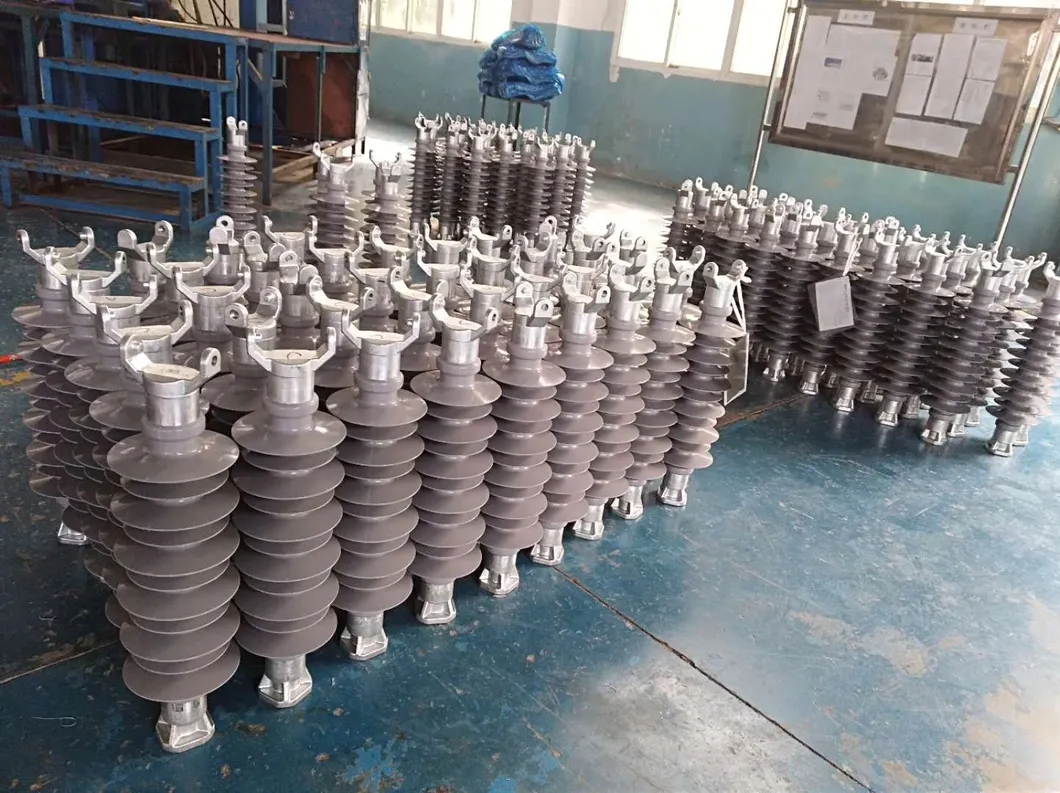

صور مفصلة
ملف تعريف الشركة
تميز شركتنا بقوة شديدة وسعر معقول وخدمة جيدة لبناء شراكات طويلة الأجل. وبفضل منتجاتنا عالية الجودة وخدمات ما بعد البيع الممتازة، اكتسبنا سمعة موثوقة لدى العملاء. نرحب بصدق بالعملاء لزيارة خدماتنا ومناقشة التعاون التجاري.

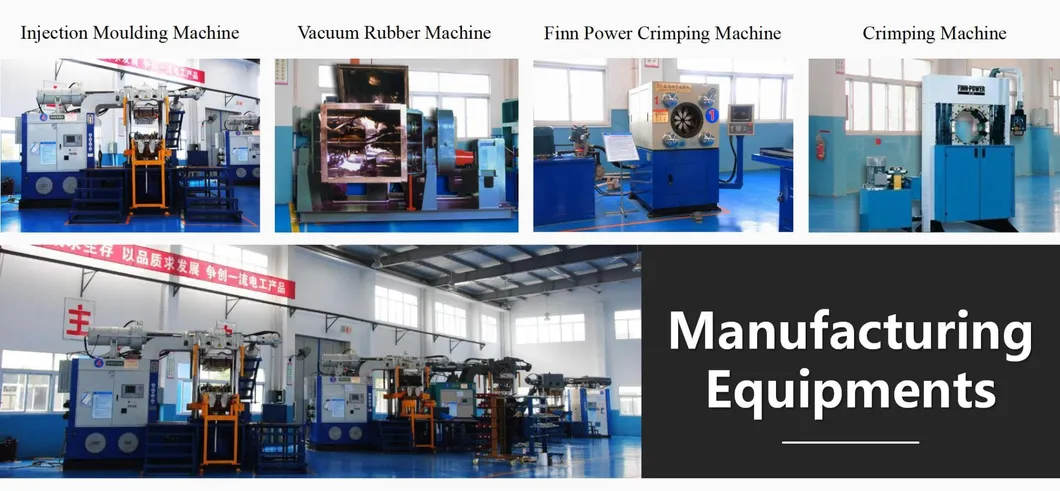

معدات التصنيع المتقدمة
تعتمد الشركة على ماكينات حقن السليكون الأكثر تقدمًا وماكينات قولبة الإزاحة التي تمثل قمة التكنولوجيا المتقدمة في العمليات الصناعية على مستوى العالم.

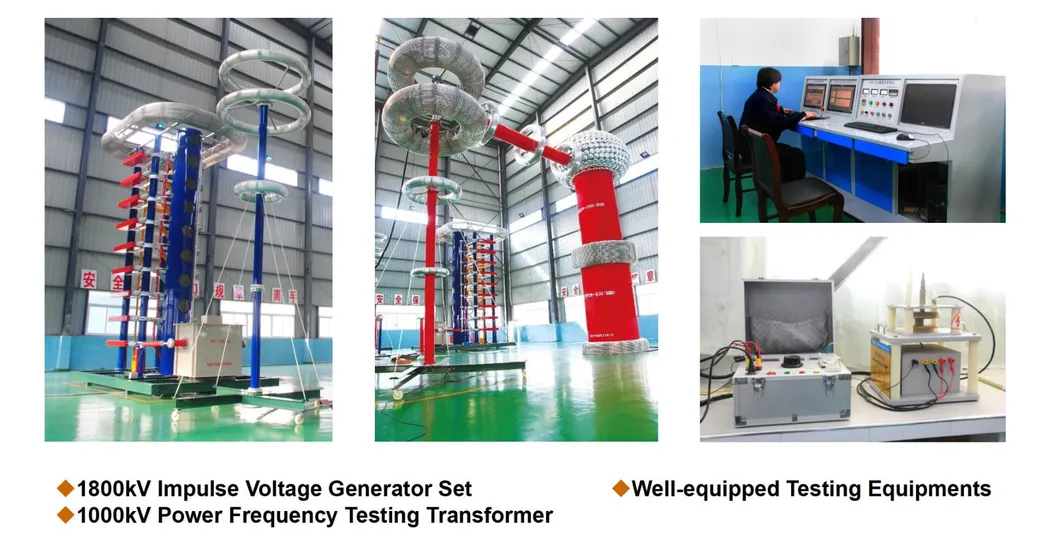

معدات اختبار الصوت
الشركة مجهزة بمحول اختبار تردد الطاقة بقدرة 1000 كيلو فولت، ومجموعة مولدات جهد قوة الدفع 1800 كيلو فولت، وماكينة اختبار مقاومة الشد التلقائي 2000 كيلو نيوتن، بالإضافة إلى المختبر المادي والكهربائي المجهزين بأعلى المعايير.

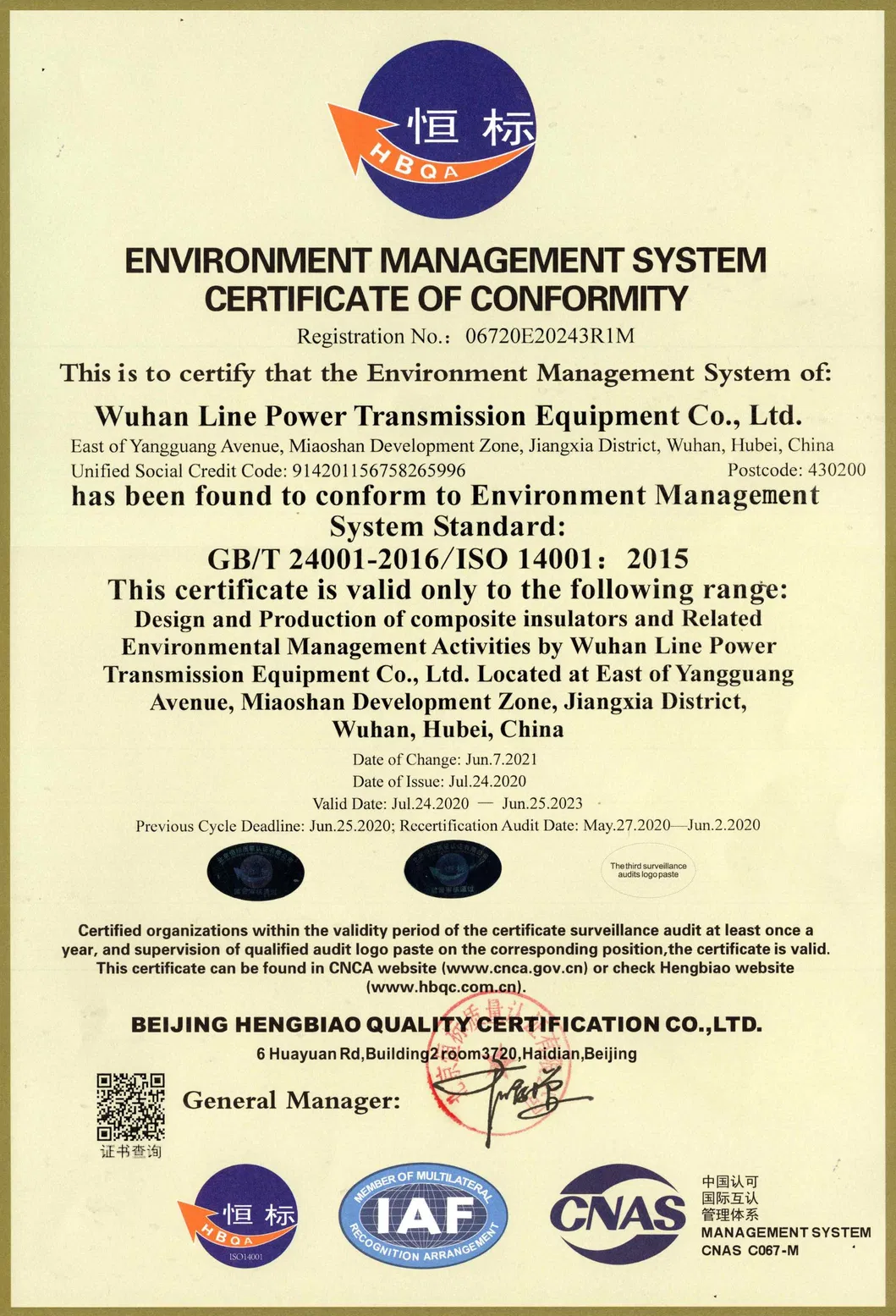

الشهادات
المعايير المعتمدة: IEC 61109، ISO 9001، ISO 14001، ISO 45001. يمكننا تصميم المنتجات وتكييفها وفقاً لمتطلبات العملاء.
لقد طبقنا نظام إدارة متطور ودقيق لمراقبة الجودة وفقًا لمعايير ISO9001. تتوافق جميع متطلبات المنتجات ومواصفاتها الفنية مع المعايير الدولية المعتمدة مثل IEC61109 و IEC62231 وغيرها من القوانين ذات الصلة.

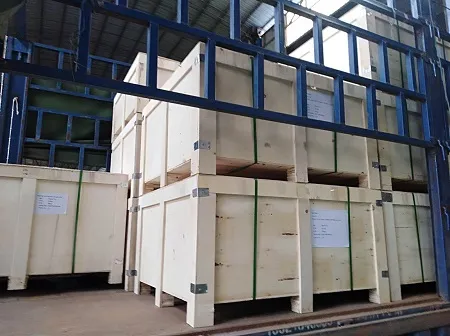

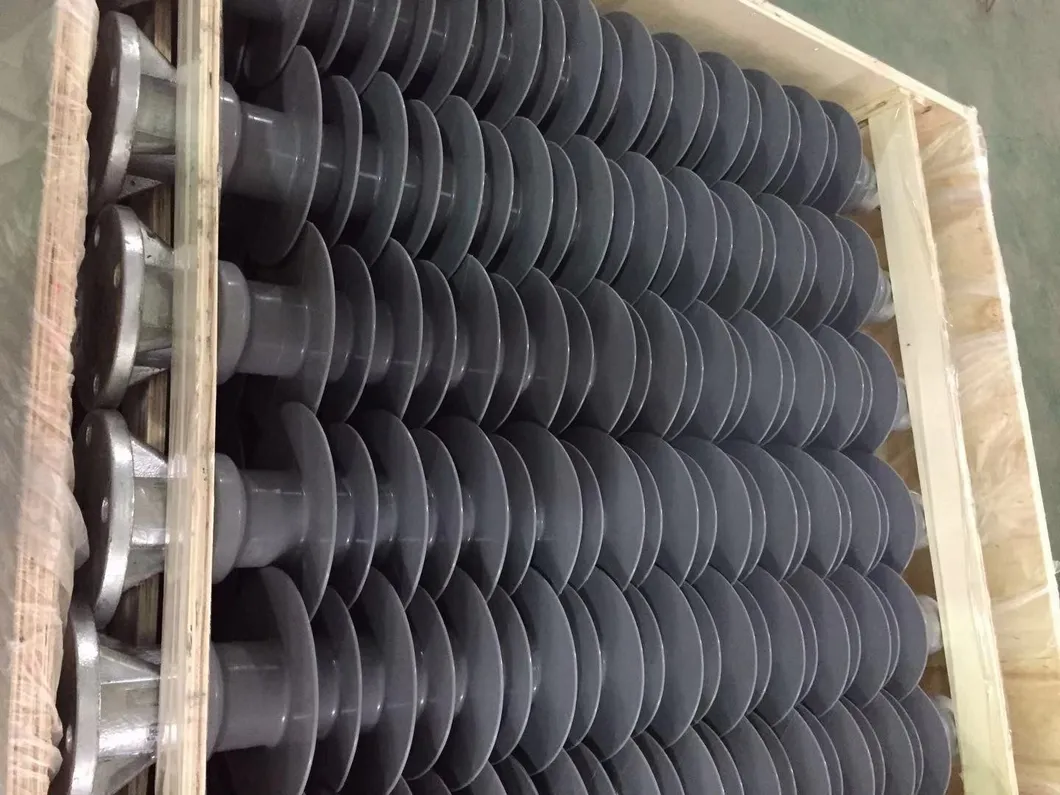

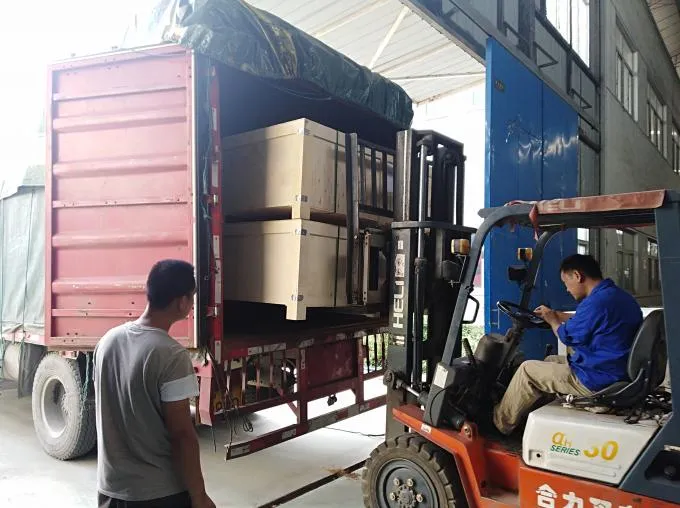

التغليف والشحن

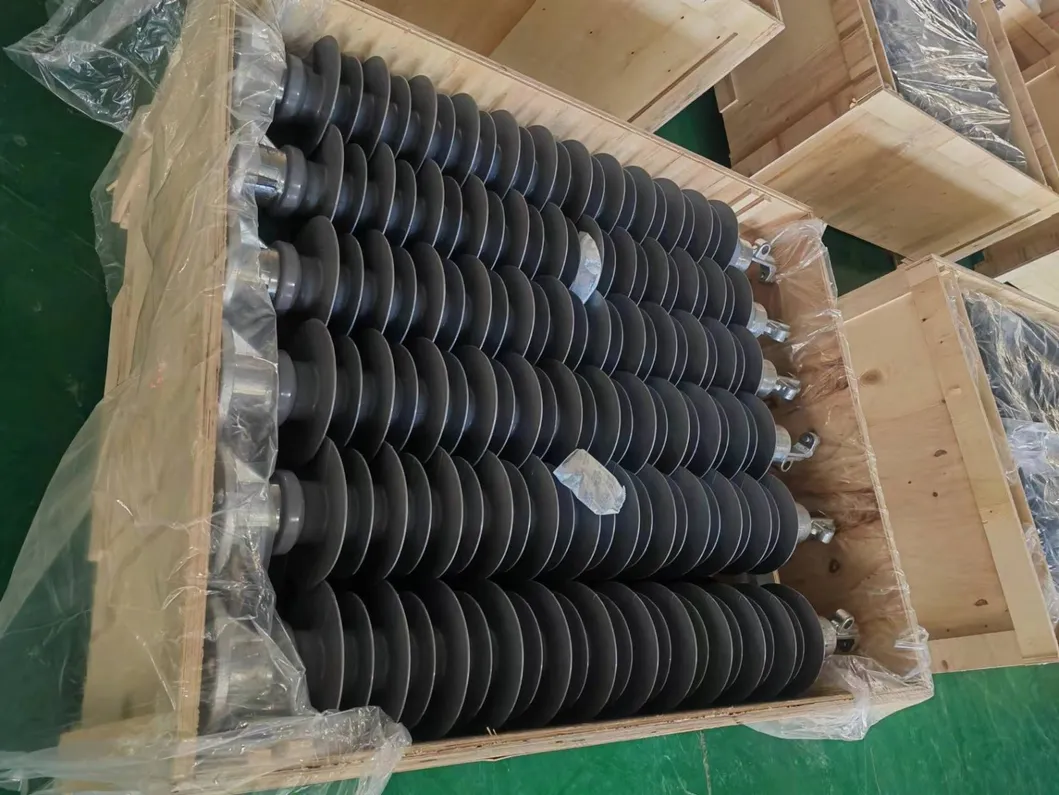

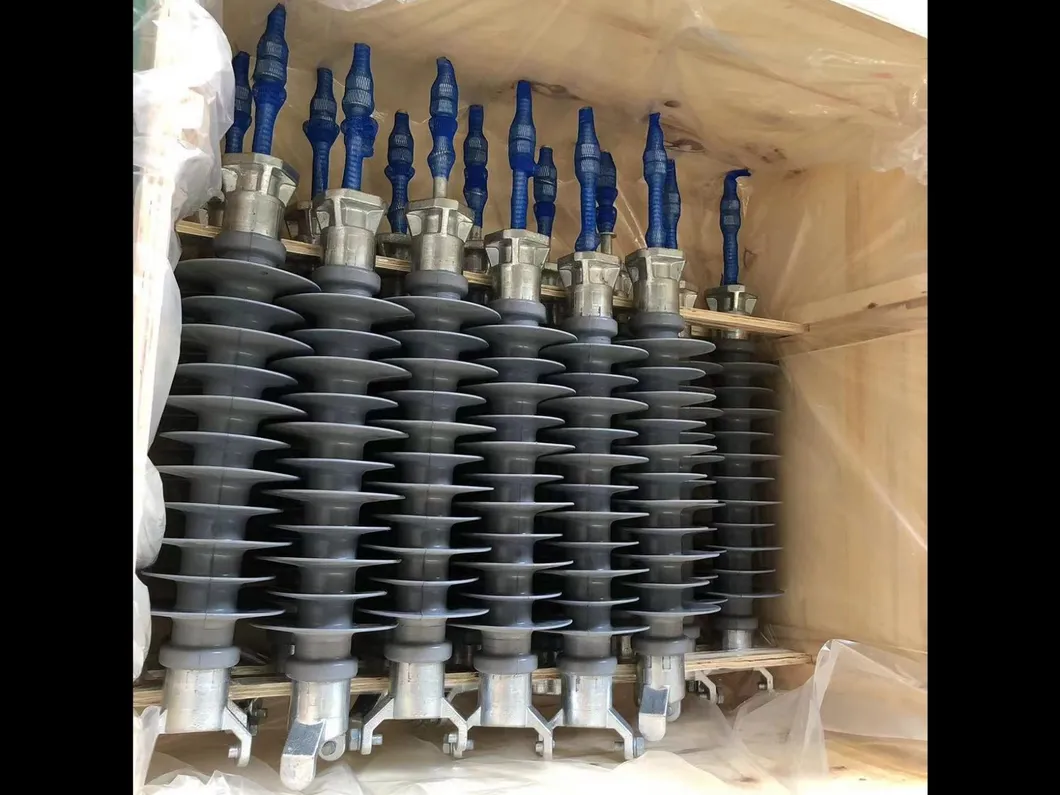

1) يتم تعبئة جميع المواد العازلة المركبة في حاويات مقاومة لعوامل الطقس لحماية المنتجات أثناء النقل البري والجوي والبحري. خيارات التغليف المتاحة هي:
- التعبئة القياسية / سابقة التجهيز
- الكرتون الاقتصادي من الورق المقوى
- الصندوق الخشبي ذو الجودة العالية المغلق
2) يتم وضع علامة واضحة على كل حاوية توضح عدد المواد العازلة داخلها، ورقم الكتالوج، وتفاصيل المنتج الفنية.
3) كل حزمة (صناديق خشبية أو كرتونية) ترفق معها شهادات المنتجات والمواصفات المعتمدة.
المعارض والمشاركات
لقد شاركنا بنشاط في مختلف المعارض والمحافل المحلية والدولية الكبرى، حيث أتيحت الفرصة للمتخصصين في هذا القطاع لرؤية وفحص منتجاتنا المبتكرة بشكل مباشر وفعال.
الأسئلة المتداولة
هل أنت شركة تصنيع أم شركة تجارية؟
نحن مصنع متخصص تأسس عام 2008، ونقوم بتصنيع وتصدير المنتجات لعملائنا في مختلف الدول.
ما هي المنتجات الرئيسية التي تقدمونها؟
نحن متخصصون في تصنيع المواد العازلة، والأجهزة والمعدات المخصصة لتطبيقات الجهد العالي والمنتجات المرتبطة بها.
هل يمكنني الحصول على عينات من المنتجات؟
نعم، تتوفر طلبات العينات لفحص الجودة وإجراء الاختبارات اللازمة في السوق.
ما هي شروط الدفع المعتمدة لديكم؟
نقبل عادة دفع 30% كدفعة أولى عند تأكيد الطلب، والـ 70% المتبقية تسدد قبل الشحن. كما تتوفر خيارات مرنة أخرى.
كيف تضمنون مراقبة جودة المنتجات؟
نتبع نظاماً صارماً وشاملاً لمراقبة الجودة يغطي كافة الخصائص الكيميائية والفيزيائية والكهربائية. يتم اختبار المنتجات بدقة وإرسال التقارير المعتمدة مع وثائق الشحن.
ما هي شروط الضمان التي تقدمونها للمنتجات؟
نقدم ضماناً مصنعياً شاملاً لمدة 24 شهراً على كافة منتجاتنا الموردة.
