معيار IEC للعزل الكهربائي والقرص المدبب المصنوع من البورسلين الخزفي المقوى بالبوليمر لرفع التوتر الزجاجي لحماية من الصواعق U120blp1

1 / 5

معيار IEC للعزل الكهربائي والقرص المدبب المصنوع من البورسلين الخزفي المقوى بالبوليمر لرفع التوتر الزجاجي لحماية من الصواعق U120blp1

تطبيق:	عالية الجهد, ذات درجة الحرارة العالية
مادة:	أشباه الموصلات
هيكل:	المانعة عازل

إرسال استفسار

وصف المنتج

ملخص وصف المنتج ملف تعريف الشركة

المعلومات الأساسية

نموذج رقم: U120BLP1/146/320/550

نوع: A نوع العازل

استعمال: عالية الجهد نقل الطاقة، العزل، التركيبات الكهربائية

طريقة الاتصال: الحوض الصغير نوع

حجم قدرة تحمل: 120 كيلوبايت

شهادة: CE, ISO9001 (نعمل بموجب معايير الجودة ISO9001)

اللون: أخضر

علامة تجارية: س. س.

تباعد الوحدة (س): 146 مم

القطر الاسمي (د): 320 مم

مسافة تسرب المياه: 550 مم

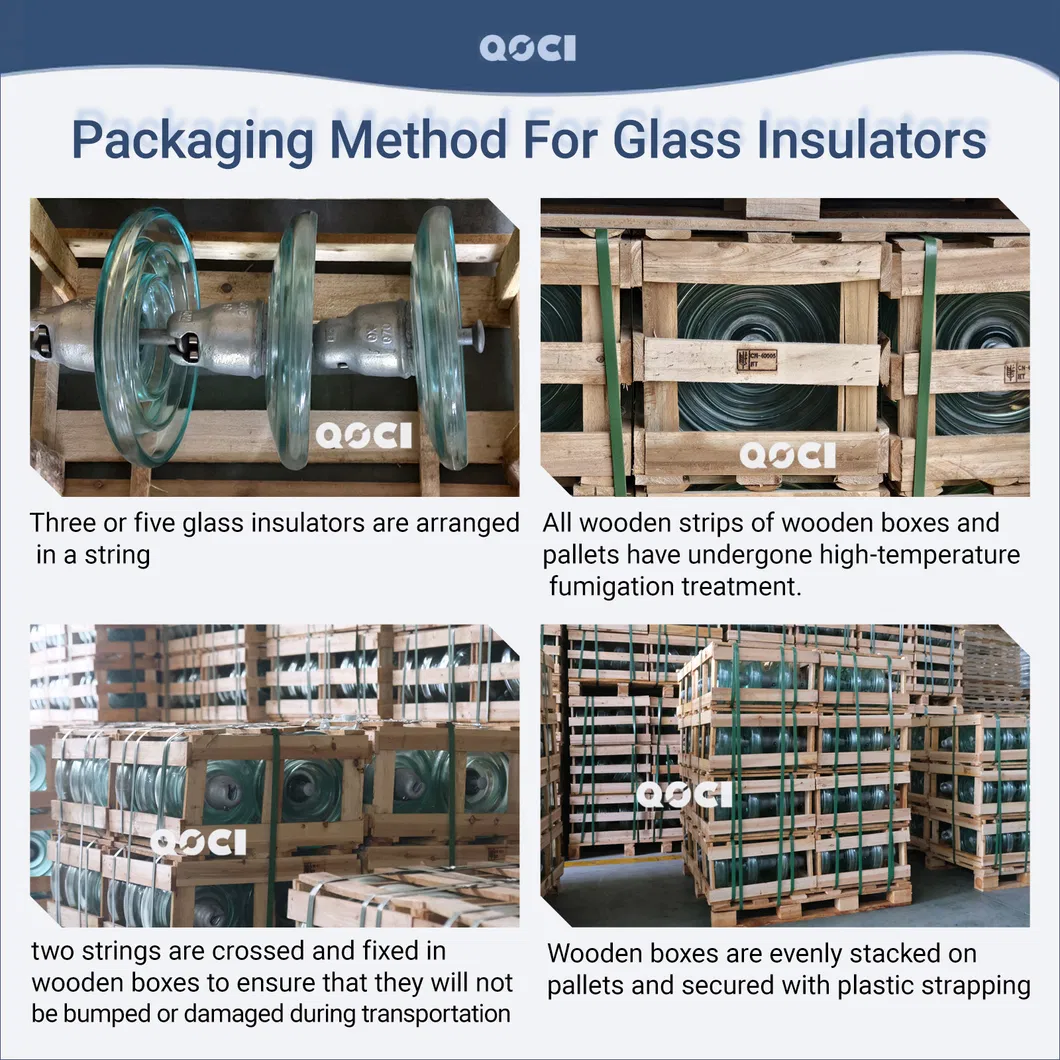

حزمة النقل: باقة خشبية

تخصيص: 9.2 كجم

العلامة التجارية: س. س.

الأصل: الصين

رمز النظام المنسق: 8546100000

القدرة الإنتاجية: 6000000

وصف المنتج

القطر: 320 مم | الارتفاع: 146 مم | مسافة تسرب: 550 مم

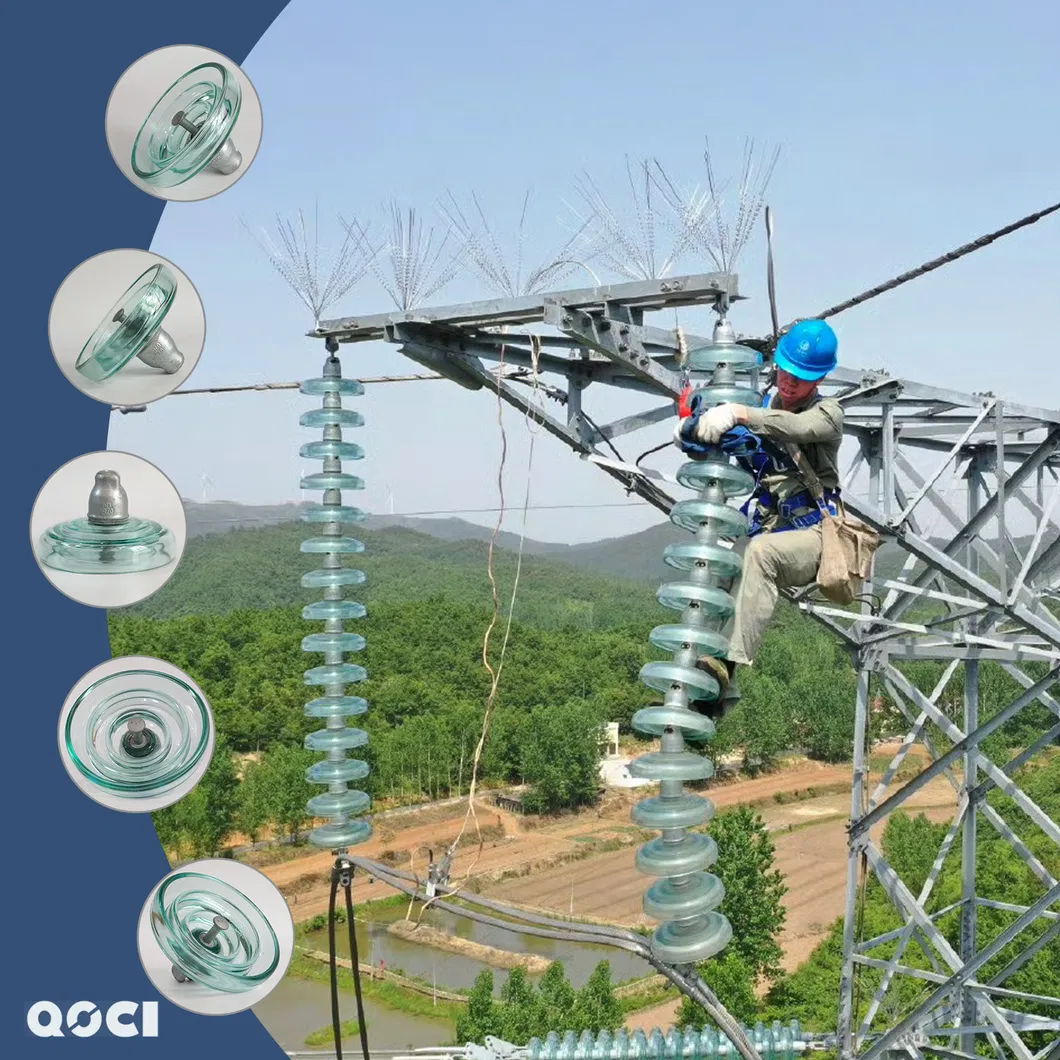

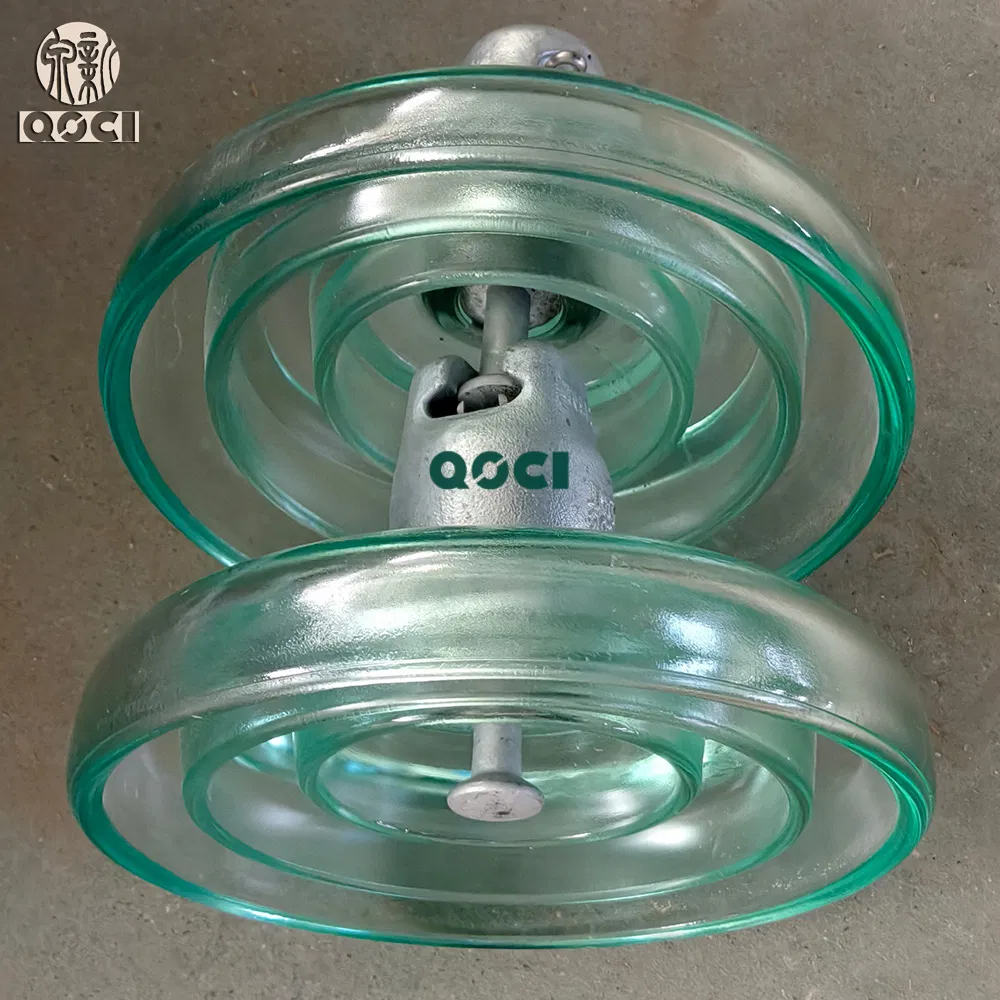

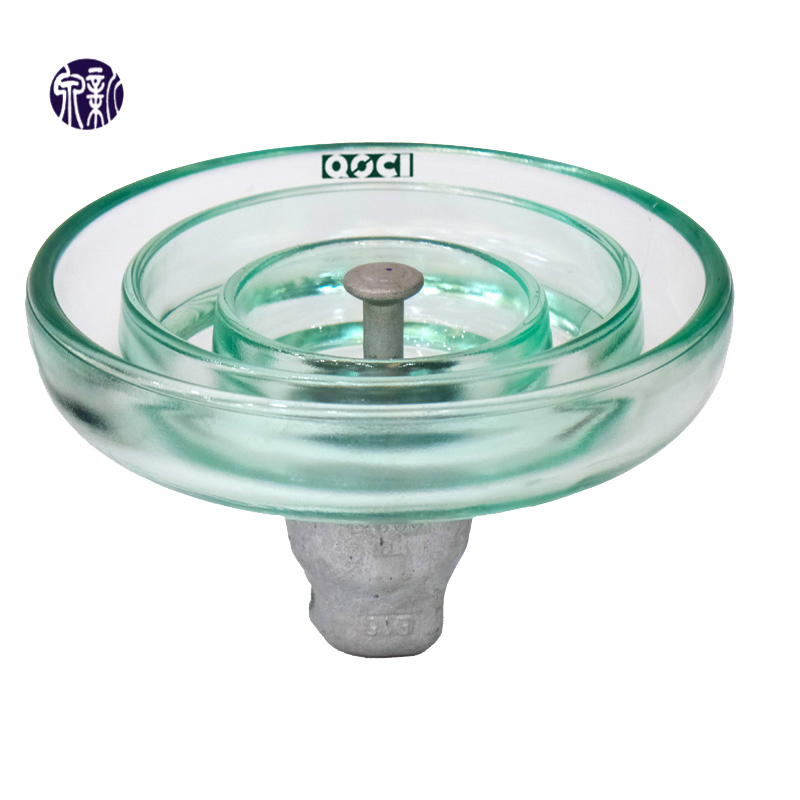

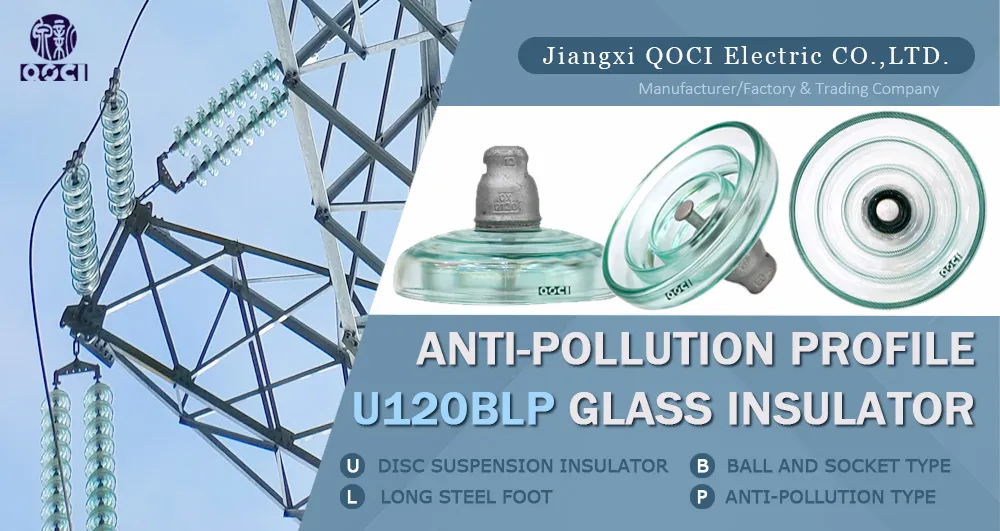

U120BLP هو عازل زجاجي يستخدم لخطوط نقل الحركة عالية الجهد

المادة: زجاج مقسّى

الحمل الميكانيكي المقدر: 120 كيلونيوتن (12 طنًا تقريبًا)

الجهد المقدر: يُستخدم عادة لمستويات الجهد التي تبلغ 35 كيلو فولت وأعلى

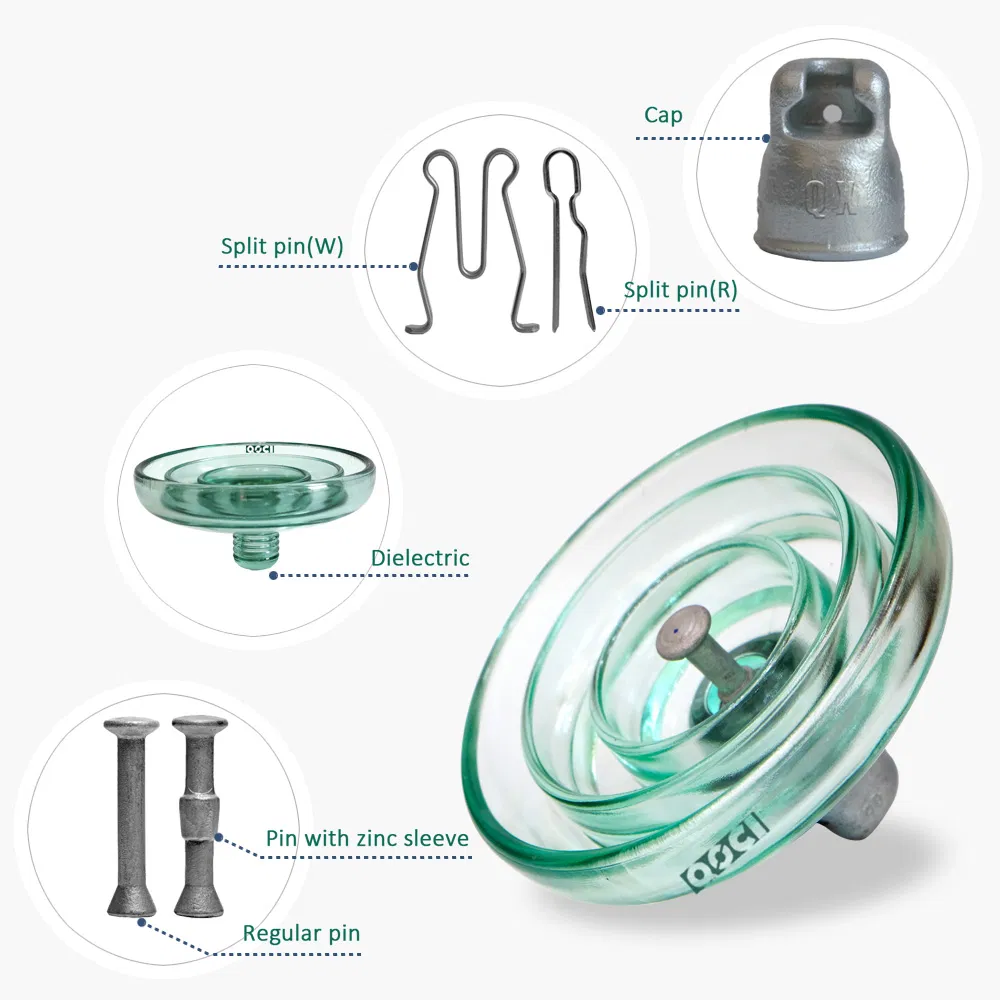

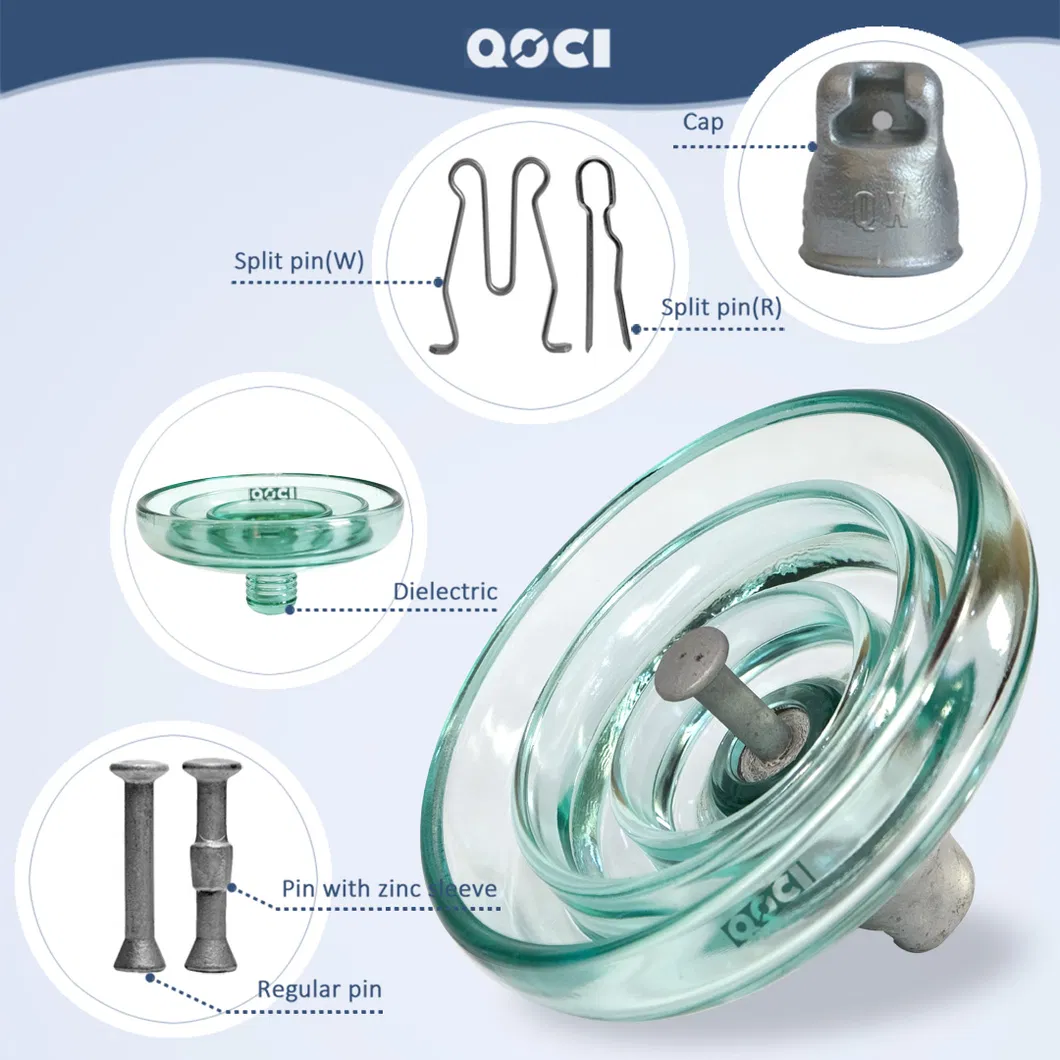

الهيكل: هيكل معلق، يتكون من غطاء حديدي، ولوحة مظلة زجاجية مقسَّجة، وقدمان فولاذيان

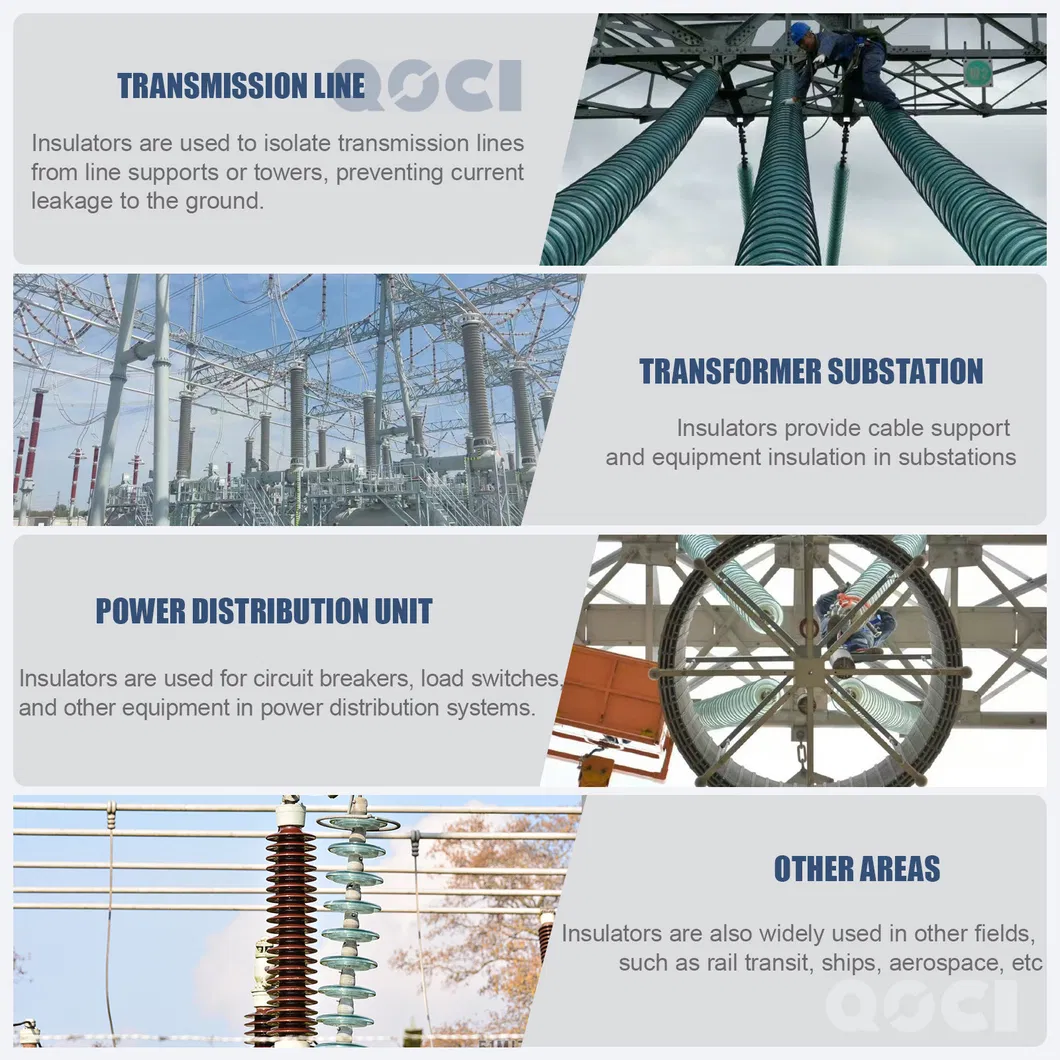

صمام أمان الضغط 120 B 112W العازل للزجاج بنظام التعليق مصمم للعزل وربط الأسلاك وكابلات الحماية من البرق على الخطوط العلوية لنقل الطاقة، وأجهزة توزيع محطات الطاقة ومحطات التيار المتردد الفرعية ذات الجهد الكهربي الأعلى من 1000 فولت والتردد الذي يصل إلى 100 هرتز. يعمل في درجة حرارة الهواء المحيط من -60 إلى +50 درجة مئوية.

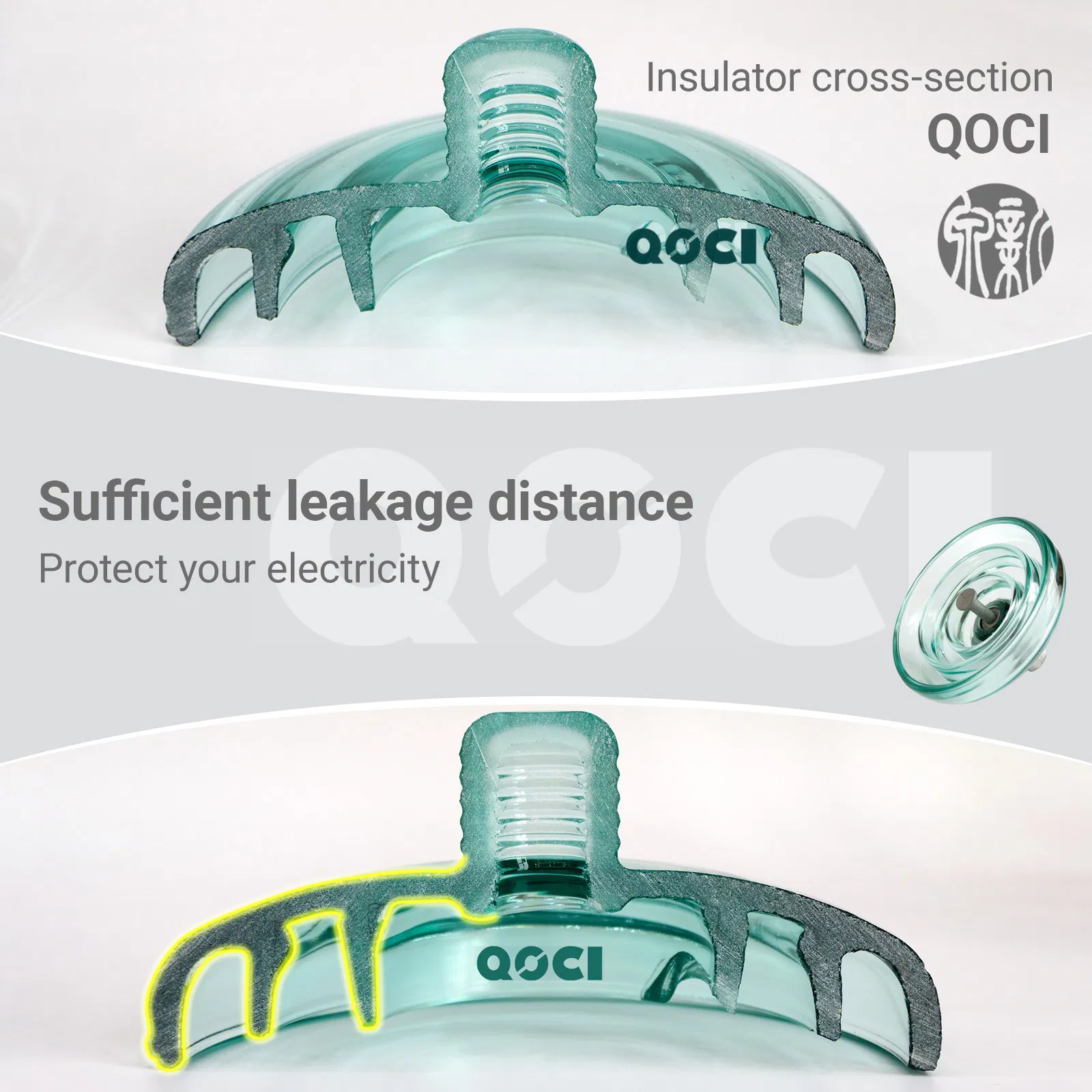

يحتوي جزء العزل على منفذ حافة متزايد، ونتيجة لذلك، يزيد طول مسار تيار التسريب. في التصنيف الأجنبي، يُشار إلى المادة العازلة هذه باسم "مقاومة الضباب"، وهو ما يعني "مقاومة الضباب".

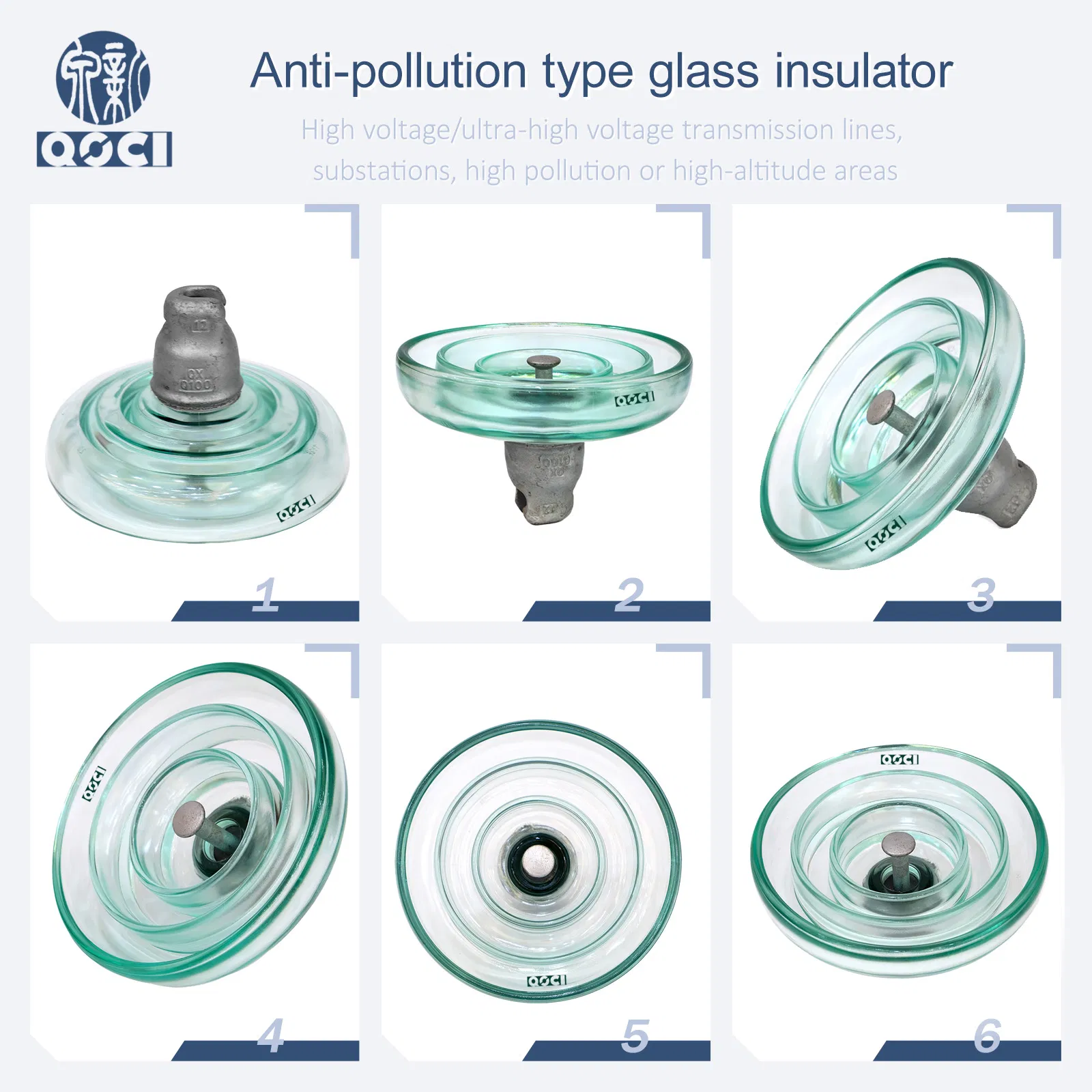

يُسْتَخدم عازل صمام أمان الضغط 120B في المصابيح الأرضية العابرة في المناطق ذات درجة عالية من التلوث الجوي، وكذلك في المناطق ذات التكوُّن عالي الإنتاجية والنجعات المتكررة التي تساهم في ترطيب (التعرق) سطح العازل.

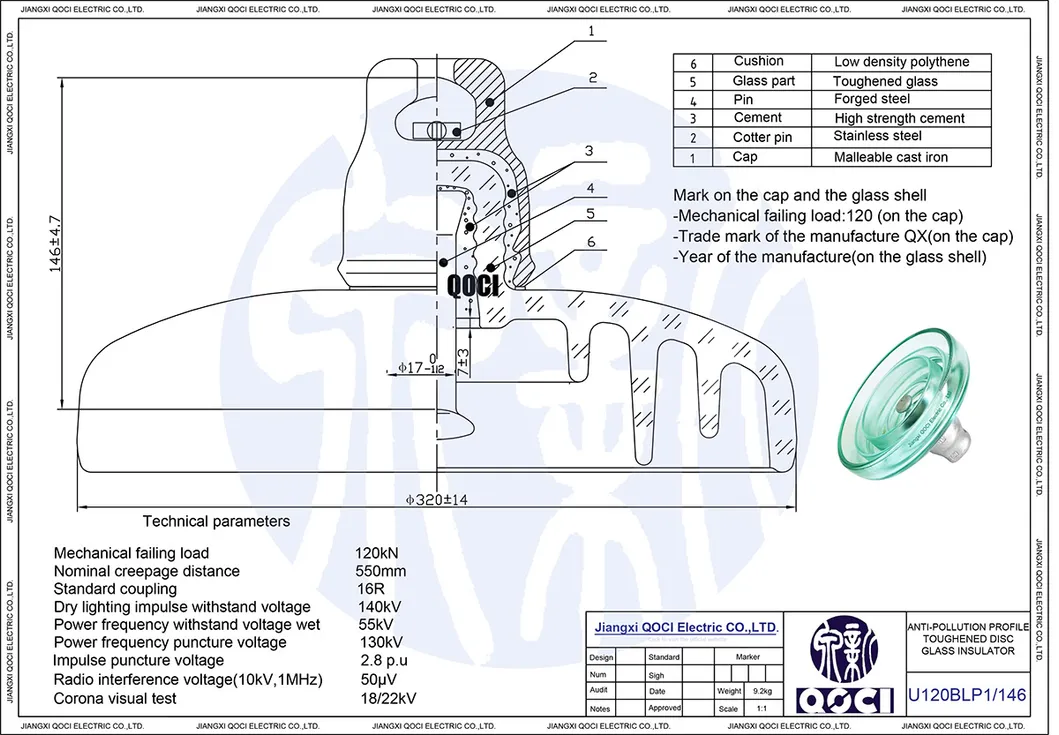

التعيين المحلي		U120BLP	U120BLP1
نوع QOCI		UG120B146/450h	UG120B146/550H
الحمل الميكانيكي الفاشل	كيلونيوتن	120	120
القطر الاسمي D	مم	280	320
التباعد الاسمي P	مم	146	146
مسافة تسرب السوائل L	مم	450	550
توصيل المقبس	مم	16	16
جهد المقاومة لتردد الطاقة الرطبة	كيلو فولت	50	55
فولطية تحمل الدفع الرعدية الجاف	كيلو فولت	125	140
فولطية ثقب تردد الطاقة	كيلو فولت	130	130
جهد تداخل الراديو (10 كيلو فولت 1 ميجا هرتز)	ميكرو فولت	50	50
كورونا اختبار بصري P/C	كيلو فولت	18/22	18/22
فولطية القوس الكهربائي لتردد الطاقة	Ka	0.12S/20kA	0.12S/20kA
فولطية ثقب الدفع	P.U	2.8	2.8
الوزن الصافي لكل وحدة	كجم	5.8	9.2

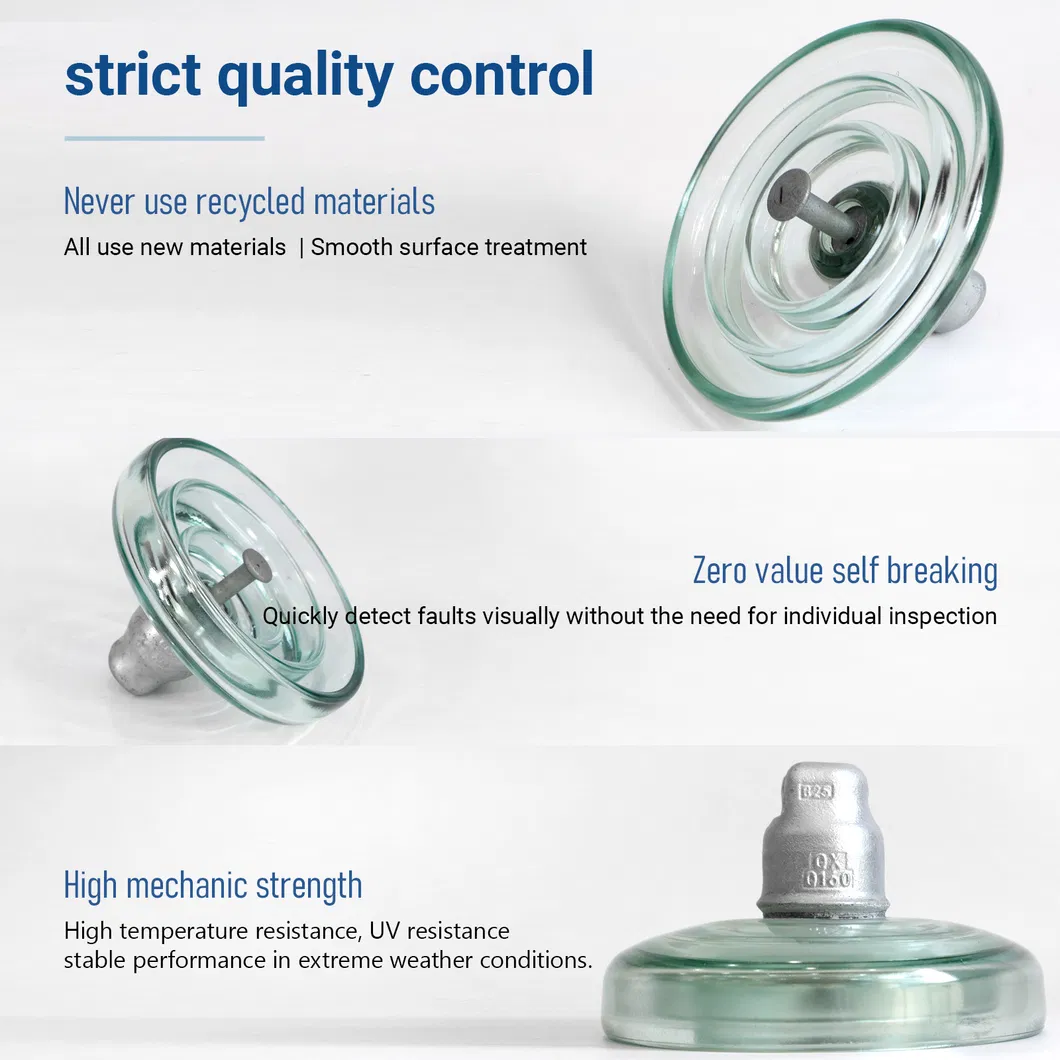

الميزات الرئيسية للكبريتات الكهربائية الزجاجية:

قوة عزل كهربائية فائقة: يوفر الزجاج مادة عازلة كهربائية ممتازة، الأمر الذي يقلل من خطر تسرب التيار إلى أدنى الحدود ويضمن السلامة.
المتانة: مقاومة للتجوية، والإشعاع فوق البنفسجي، وتقلبات درجات الحرارة، تحافظ المواد العازلة الزجاجية على سلامتها بمرور الوقت.
الشفافية: إن الطبيعة الواضحة للزجاج تسمح بإجراء عمليات فحص بصري مباشرة، وتسهيل الصيانة والكشف المبكر عن المشاكل المحتملة.

المزايا التي تتفوق على المواد والأدوات الأخرى:

خصائص التنظيف الذاتي: يقلل السطح الأملس للزجاج من تراكم الأوساخ والملوثات، مما يقلل من متطلبات الصيانة.
القوة الميكانيكية: تم تصميم العازل لمقاومة الضغوط الميكانيكية، وتكون العازل الزجاجي مناسبًا للظروف البيئية المختلفة.
التأثير البيئي: الزجاج قابل لإعادة التدوير، مما يجعله اختيارًا صديًا للبيئة لمشاريع البنية التحتية المستدامة.

ملف تعريف الشركة

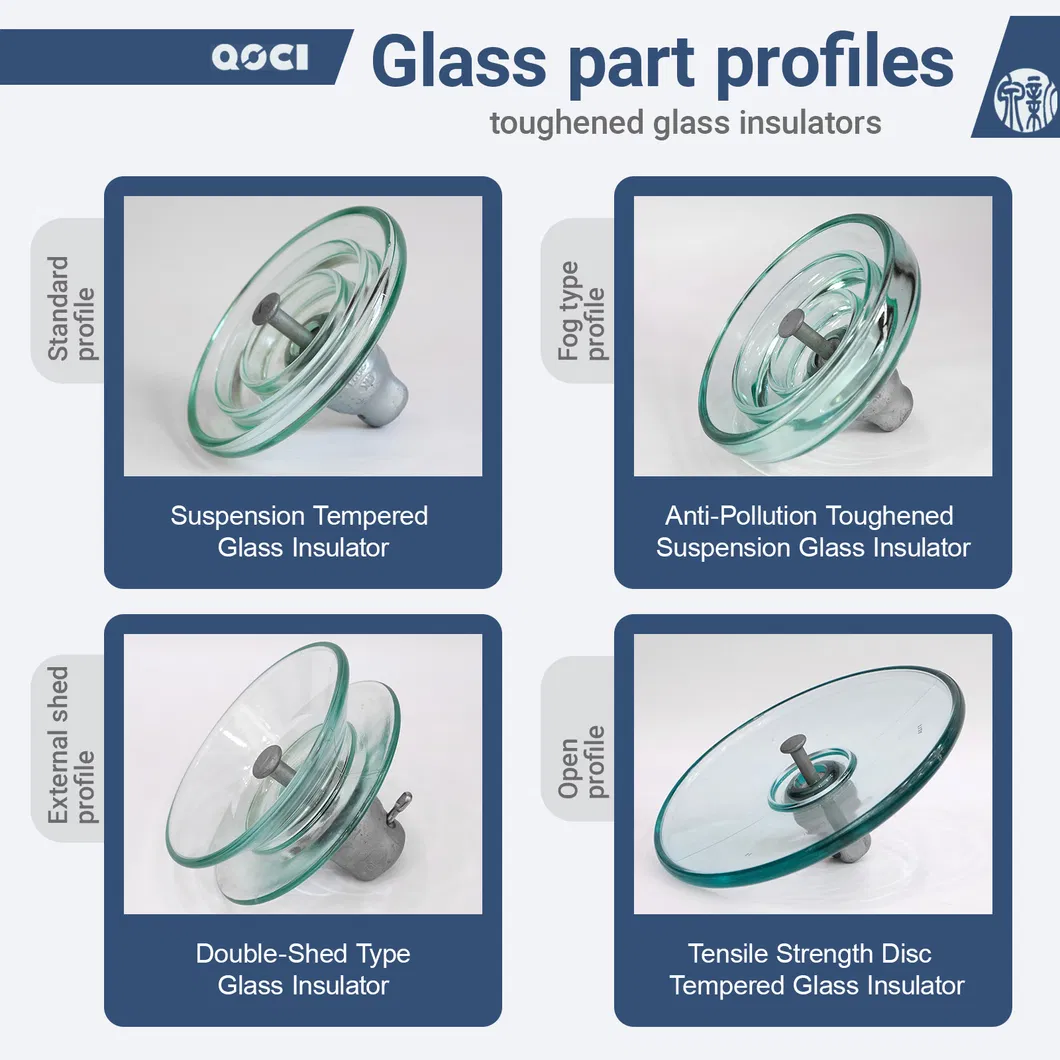

تخصصنا في البحث والتطوير في أحدث المواد العازلة للزجاج الوظيفي ونقل الطاقة عالية القوة، ونعد موردًا مؤهلًا لشركات الشبكات الكهربائية الكبرى، ونشارك في صياغة معايير المنتجات للجنة الوطنية لمعايير مادة العزل. تشمل المنتجات الرئيسية: عازل من النوع القياسي، عازل من النوع المضاد للتلوث، عازل من النوع الديناميكي الهوائي، عازل من النوع متعدد المظلة، عازل من النوع الأرضي، عازل للخطوط، عازل للأسنان. تُستخدم المنتجات بشكل أساسي لعزل خط الإرسال، التعليق، الدعم، وموصلات الشد. تنقسم منتجاتنا إلى 5 سلاسل رئيسية: النوع القياسي 40-550كيلونيوتن، النوع المقاوم للفتيلة 70-420كيلونيوتن، والنوع الديناميكي الهوائي 120-300 كيلونيوتن، والنوع متعدد المظلة 120-300 كيلونيوتن، ونوع الدائرة الأرضية، والذي يمكن استخدامه لفولتية الخط من 10 كيلو فولت إلى 1000 كيلو فولت.

لماذا تختارنا؟

المصنع المصدر: منتجات ذاتية الصنع وتباع ذاتياً بأسعار تنافسية.
خبرة طويلة: أكثر من عشر سنوات من التشغيل وضمان الجودة الصارم.

الأسئلة الشائعة (FAQ)

ما هو العازل الزجاجي U120BLP وفيما يُستخدم؟

هو عازل مصنوع من الزجاج المقسى مخصص لخطوط نقل الطاقة ذات الجهد العالي (35 كيلو فولت وأعلى). يعمل على عزل وربط الأسلاك وكابلات الحماية من الصواعق على الخطوط الهوائية.

ما هي المزايا الرئيسية لاستخدام العوازل الزجاجية مقارنة بالمواد الأخرى؟

تتميز العوازل الزجاجية بقوة عزل فائقة، وقدرة تنظيف ذاتي تقلل تراكم الأتربة، بالإضافة إلى الشفافية التي تسهل الفحص البصري والكشف المبكر عن المشكلات.

هل هذه العوازل مناسبة للمناطق ذات التلوث العالي والضباب؟

نعم، تم تصميم عازل U120B خصيصاً بمقاومة عالية للضباب بفضل حوافه المرتفعة التي تزيد من مسار تيار التسريب، مما يجعله مثاليًا للبيئات الرطبة وعالية التلوث.

ما هو الحمل الميكانيكي المقدر لطراز U120BLP؟

الحمل الميكانيكي الفاشل المقدر لهذا الطراز هو 120 كيلونيوتن (ما يعادل 12 طنًا تقريبًا)، مما يوفر متانة ميكانيكية فائقة.

ما هي نطاقات الجهد التي تغطيها منتجاتكم من العوازل؟

تغطي منتجاتنا نطاقات واسعة من الجهد الكهربائي لخطوط نقل الطاقة وتبدأ من 10 كيلو فولت وتصل إلى 1000 كيلو فولت.

ما هي معايير الجودة التي تخضع لها هذه المنتجات؟

تخضع كافة المنتجات لمعايير الجودة العالمية وحاصلة على شهادات CE و ISO9001، ويتم تصنيعها وفقًا للمقاييس الفنية المعتمدة دولياً.
